Рассказ о немецком зенитном прожекторе 150 cm Flakscheinwerfer 34

Борьба с воздушными целями стала актуальной еще до начала Второй мировой войны. Развитие самолетов, а также дирижаблей, которые использовались как для разведки, так и для нанесения ударов по тем, кто внизу, спровоцировало создание средств ПВО. К ним относились не только орудия, которые непосредственно вели огонь по выявленным целям. Требовались и средства для обнаружения воздушных целей, включая и темное время суток. В их числе оказались средства наблюдения, среди которых самыми известными стали прожектора.

Ныне зенитные прожекторные установки времен Великой Отечественной войны являются большой редкостью. Касается это как отечественных прожекторов, так и зарубежных. Тем не менее, в музеях они появляются, включая и те экземпляры, которые восстановили в отечественных мастерских. Один такой прожектор был восстановлен в прошлом году, а сейчас его можно видеть на выставке "Моторы Войны". Речь идет о зенитном прожекторе 150 cm Flakscheinwerfer 34, основе немецкой системы ПВО в годы Второй мировой войны.

В Германии вопрос создания зенитных прожекторов был поднят еще в 1913 году. Первые опыты создания зенитных прожекторов привели к разработки моделей с диаметром зеркала 60 и 90 см. Впрочем, как показала практика, этого было маловато. Поэтому в 1916 году на свет появился зенитный прожектор диаметром зеркала 110 см, а затем и 200 см. Наиболее массовым стала модель Scheinwerfer Flak-G 110/17. Она была полустационарной, на небольшие дистанции перевозилась на маленьких колесиках.

После окончания Первой мировой войны кайзеровское наследство перекочевало в рейхсвер. В принципе, имевшихся на вооружении рейсвера прожекторов хватало для того, чтобы эффективно бороться против тогдашней авиации. Луч от 110 cm Scheinwerfer (Sw.) эффективно подсвечивал цели на высоте 4 километров. Вместе с тем, постепенно требования к зенитным прожекторам росли, как и характеристики зенитных орудий. Появление 88-мм зенитного орудия Flak 18 спровоцировало запуск работ по новому прожектору.

При создании нового прожектора в полной мере учитывались характеристики, а также конструктивные особенности 8.8 cm Flak 18. Это означало, что луч прожектора должен был "добивать" до высоты 10 км. В результате было принято решение о том, что диаметр зеркала составит 150 см, то есть получилось что-то среднее между предшественниками. Кроме того, учитывалась необходимость повышения мобильности прожектора, а также, совершенно внезапно, унификации по некоторым узлам с зенитным орудием.

В результате на свет появился прожектор, получивший обозначение 150 cm Flakscheinwerfer 34. Его разработчиком была Siemens-Schuckert GmbH. Концептуально он не сильно отличался от предшествующей разработки, но был куда мощнее. Максимальная дальность действия луча прожектора составляла 10 километров, а если прожектор светил под углом 90 градусов, то дистанция возрастала до 12 километров. Не менее важным моментом стало то, что мобильность 150 cm SW 34, так его называли сокращенно, выросла. Основание прожектора крепилось к 1-осным тележкам Sd.Ah.102, унифицированным с 8.8 cm Flak 18.

Одновременно с прожектором унифицировался и генератор, который возился вместе с ним. Обозначавшийся как Maschinensatz 33, он выдавал мощность 24 киловатта, а также напряжение 110 вольт. Аналогично 150 cm SW 34, генератор крепился на таких же тележках Sd.Ah.102. Помимо прожектора, Maschinensatz 33 применялся с рядом других устройств, например, со звукоулавливающей станцией. Действовали они совместно с прожекторами, так что такая унификация выглядела вполне логичным шагом. За счет наличия длинного кабеля генератор можно было разметить на дистанции до 200 метров от прожектора.

В серию 150 cm Flakscheinwerfer 34 пошли в том же 1935 году. Их сводили в батареи, каждая из которых имела на вооружении 9 прожекторов. В дальнейшем их число увеличили до 16. Непосредственно 150 cm Flakscheinwerfer 34 изготовили 2214 штук, что сделало его самым массовым прожектором немецкой армии начального периода Второй мировой войны. Производили их такие фирмы, как Siemens, Bodenbach Zeiss, Jena, а также AEG. Прожектор, который является героем данного материала, был выпущен AEG в 1937 году.

Следует отметить, что по ходу производства прожектор прошел модернизацию. Улучшенная версия известна под обозначением 150 cm Flakscheinwerfer 37. Определить его можно по тележкам Sd.Ah.104. Ввели их одновременно на доработанном зенитном орудии 8.8 cm FLak 37, то есть снова речь шла об унификации. Впрочем, имелись и другие отличия. 150 cm Flakscheinwerfer 37 имел увеличенную мощность источника света, за счет чего дальность работы выросла до 12 километров, а максимальная дальность достигла 15 километров. Изменился и генератор, получивший обозначение Maschinensatz 37. Этих прожекторов выпустили заметно больше - 5097 штук.

150-сантиметровые прожекторы стали основой немецкой ПВО, как на фронте, так и в тылу. Каждый такой прожектор мог контролировать зону радиусом 5 километров. На прожектор могло монтироваться дополнительное оборудование, включая "шторки". С их помощью можно было передавать сообщения, используя азбуку Морзе. Впрочем, основной задачей для 150 cm Flakscheinwerfer 34 была борьба с вражеской авиацией.

Ныне известно где-то с десяток таких прожекторов обоих типов, разбросанных по всему миру. Полностью комплектных из них где-то 1-2 штуки, некоторые сохранились только в виде прожектора, то есть даже без съемных тележек. До недавнего времени в России не было ни одного 150 cm Flakscheinwerfer 34/37. Ныне у нас два образца таких прожекторов, оба появились благодаря коллекционеру Вячеслав Лен. В начале 2011 года появился полностью комплектный образец, 1939 года, изготовленный Siemens, вместе с ним прибыл и генератор Maschinensatz 33.

Образец, о котором идет речь, появился позже, его судьба была не такой счастливой. В принципе, он дожил до наших дней более-менее комплектным, но весьма подуставшим. То есть требовался приличный объем реставрационных работ. Вместе с ним имелось запасное зеркало. Сам же прожектор некоторое время также экспонировался на выставке, после чего отправился на реставрацию.

Надо сказать, что за счет вполне комплектного состояния 150 cm Flakscheinwerfer 34 удалось восстановить в оригинальной конфигурации. Единственным расхождением с оригинальной комплектацией стал источник освещения. При штатном источнике прожектор будет гореть не сильно долго, зато так, что с близкой дистанции может запросто ослепить. Поэтому, для имитации, установлена обычная лампа. Для демонстрации работы прожектора этого вполне достаточно.

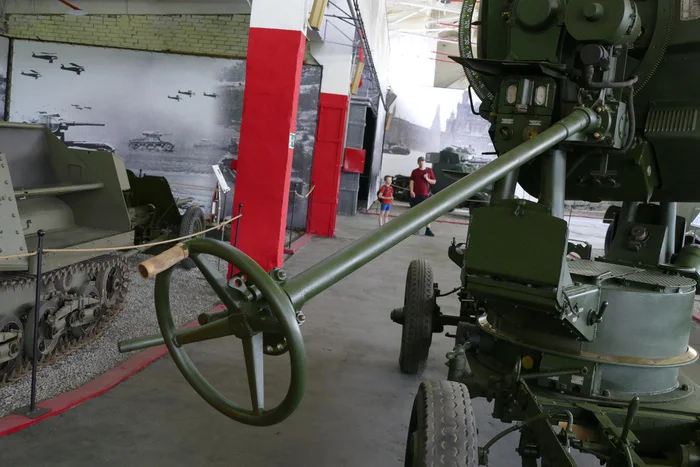

В ходе реставрации удалось восстановить и механизмы наводки прожектора. Они у него довольно хитрые, похожая система использовалась и на 110 cm Scheinwerfer (Sw.). Она предполагала использование выносных маховиков системы наводки, за счет чего прожектором можно было управлять даже с колес. Да и в обычных условиях гораздо проще находиться немного поодаль, чтобы мощный поток света не мешал расчету наводить прожектор точно на цель.

Следует отметить, что указанные максимальные значения дальности сопровождения цели несколько различались с практическими данными. На практике рабочая высота уверенного захвата целей потоком света составляла 4 километра, а дистанция уверенного освещения наземных целей - до 8 километров. Что тоже очень прилично на то время. Кроме того, прожектор отличался очень высокой маневренностью с точки зрения наводки. Его рабочий диапазон наводки по вертикали составлял от -12 до +102 градусов.

via

«Нет современной войны без минометов, массовых минометов. Все корпуса, все роты, батальоны, полки должны иметь минометы, 6-дюймовые обязательно, 8-дюймовые. Это страшно нужно для современной войны. Это очень эффективные минометы и очень дешевая артиллерия. Замечательная штука миномет.

Не жалеть мин, вот лозунг, жалеть своих людей. Если жалеть бомбы и снаряды — не жалеть людей, меньше людей будет. Если хотите, чтобы война у нас была с малой кровью — не жалейте мин» - говорил Сталин на закрытом совещании после окончания Советско-финляндской войны 17 апреля 1940 года.

Великая Отечественная

В годы Великой Отечественной Красная Армия успешно применяла этот вид вооружения. Минометы были дешевыми, простыми в изготовлении, надежными в стрельбе. А самое главное – эффективными, огневая поддержка минометов не раз выручала советскую пехоту.

Во время войны в Красной Армии активно применялись 82-мм и 120-мм минометы. Но еще до Великой Отечественной разрабатывался более мощное оружие - 160-мм миномет МТ-13. Он обладал высокой разрушительной силой и был способен частично заменить гаубицы. Однако при его создании возникла проблема – ствол получился длинным, а мина - слишком тяжелой. Ее нельзя было вручную зарядить через ствол, как на менее мощных минометах.

В итоге решили заряжать миномет у основания, через казенную часть, как на обычных орудиях. Ствол поднимался, в него заряжалась мина, затем он вновь опускался на опорную плиту и был готов к выстрелу. Это делало ненужными противооткатные устройства, вся отдача передавалась на грунт.

Боевое применение 160-мм миномета

Производство миномета началось в январе 1944 года. Он поступал на вооружение тяжелых минометных бригад артиллерийских дивизий прорыва - особых частей Резерва Верховного Главного Командования, которые использовались на важных участках фронта.

Новый миномет произвел на противника огромное психологическое воздействие. Выстрелы у МТ-13 были глухими, мины летели по крутой траектории и падали почти отвесно, поэтому казались похожими на авиаудар.

160-мм миномет был эффективным средством разрушения полевых укреплений. МТ-13 успешно подавлял и уничтожал артиллерийские и минометные батареи противника. Миномет использовался в наступательных операциях Красной Армии до самого конца войны, широко применялись в уличных боях.

Так, вооруженная 160-мм дивизионными минометами МТ-13 8-я отдельная тяжелая минометная бригада под командованием Героя Советского Союза генерал-майора Леонида Колотилова, с 16 ноября 1944 года по 17 апреля 1945 года уничтожила 14 танков и САУ, 408 станковых, ручных и зенитных пулеметов, 22 артиллерийских орудия, 4 автомашины с военными грузами, 17 минометных батарей и более 3000 немецких солдат и офицеров. Крупнокалиберными минами было разрушено 20 ДЗОТов и 254 каменных дома, оборудованных огневыми точками.

via

Повышенный интерес в широких массах к стрелковому оружию понятен. К нему, пусть и в ограниченном варианте, могут приобщиться и гражданские. Но на современной войне решают куда более серьёзные «пушки». Личное стрелковое оружие приходится применять в реальных боях лишь малому проценту бойцов. Куда приятнее останавливать врага в километрах, не подпускать до дистанций стрелкового боя. Поэтому, чем больше разнообразного тяжёлого вооружения имеется в распоряжении, чем лучше им умеет управляться каждый солдат – тем лучше.

Одним из, до сих пор, актуальных типов тяжёлого пехотного оружия являются станковые противотанковые гранатомёты (безоткатные орудия). О самом знаменитом отечественном представителе и пойдёт речь: станковый противотанковый гранатомёт СПГ-9 «Копьё» он же, в народе «Сапог».

Когда говорят: «накинули из сапога», «ударили сапогом», «накрыли сапогом» – в военном контексте это об СПГ-9.

Конструкция безоткатных систем базируется на трубе (нарезном, а чаще гладком стволе). Заряд оттуда вылетает под действием газов стартового порохового заряда. При выходе газов из сопла сзади образуется реактивная сила, которая уравновешивает отдачу. Это позволяет делать весьма компактные орудия, без внушительного лафета и противооткатных упоров. Однако эффективная дальность и точность первых систем была невелика.

По мере развития стали применяться боеприпасы с твердотопливным реактивным двигателем, который включался с задержкой после выхода из ствола, и уже разгонял заряд до максимальной скорости.

По сути, выстрел современного СПГ – это аналог выстрела РПГ-7, только со значительно более мощным вышибным пороховым зарядом.

История создания

Изыскания в направлении безоткатных орудий стартовали ещё в начале XX века в США («безоткатная пушка Девиса»). Это были работы по вооружению самолётов для борьбы с нарождавшимися тогда же подводными лодками. Проводились инициативные работы и в Российской империи («пушка Рябушинского»). Была и вторая волна интереса, уже в 1930-х. Но дальше испытаний оружие данного типа не продвинулось.

В ходе Второй мировой войны безоткатные орудия использовали десантные (парашютные) и горные части Вермахта. Американцы не без успеха применяли в конце войны свои пушки M-20, построенные на том же принципе.

В СССР к «безоткатной теме» вернулись лишь в конце 50-х. Собственно возможности реактивных гранат к тому времени были доведены до приемлемого уровня. СПГ-9 встал на вооружение Советской Армии в 1963 году и применяется по сей день в Российской и в ещё около десятка стран.

Конструкторы, причастные к разработке СПГ-9 и РПГ-7 – это одни и те же люди. Так что при всей разнице классов данных комплексов, некоторые сквозные элементы и подходы читаются.

Характеристики СПГ-9

Конструкция представляет собой длинный ствол-трубу с открывающейся сзади казённой частью и установленная на раскладной станок. Позднее появилась модификация для ВДВ с колёсным ходом (СПГ-9Д и СПГ-9ДМ).

Изначально проект безоткатной пушки рассматривался, как противотанковый комплекс. По заданию требовалось поражение танков на дистанции до 800 м. Такой дальности прямого выстрела, с приемлемым отклонением около полуметра в стороны, удалось достичь. При этом эффективно поразить бронетехнику или укрытие противника прямой наводкой можно до 1300 м. Но попадание на такой дальности возможно только в идеальных условиях безветрия и с опытным оператором.

Позднее появились осколочные выстрелы, которые в сочетании со специальным прицелом буссольного типа позволили вести огонь по навесной траектории на дальность до 4.5 км.

• Масса комплекса: 47.5 кг (СПГ-9ДМ: 64.5 кг).

• Длина гранатомёта: 2110 мм.

• Длина ствола: 1850 мм.

• Калибр: 73 мм.

Официально расчёт 4 человека. Если объединить роли командира и наводчика, что вполне возможно, то хватит и троих.

По факту можно и одному управляться со стационарным оружием на позициях. Вдвоём удобнее. При наличии мото- или автотранспорта расчёт из 2-3 человек достаточен. Чтобы таскать пешком, ещё и с солидным запасом БК, нужно от 4 человек до бесконечности, по количеству запаса выстрелов.

За свой солидный век СПГ-9 получил несколько модификаций выстрелов. Базовой была противотанковая граната с кумулятивной боевой частью: ПГ-9В с бронепробиваемостью до 300 мм. Обновлённый ПГ-9ВС: до 400 мм. ПГ-ВС1: до 550 мм.

Осколочные: ОГ-9В, ОГ-9ВМ, ОГ-9ВМ1.

Пороховой заряд отличается. Зацепы сделаны так, что физически невозможно перепутать и присоединить порох от «осколка» к «кумулятиву» или наоборот.

Особенность горизонтальных поправок, как и у РПГ-7. Ветер давит, прежде всего, на раскрывшиеся рули гранаты. Поэтому её начинает отклонять: хвостовиком с оперением по ветру, а носом, соответственно, против ветра. То есть гранату сносит в сторону против ветра (тогда как обычные снаряды или пули сносит наоборот, по ветру).

«Сапог» – штука громкая. Рекомендуется работать в активных наушниках, или хотя бы применять беруши, затыкать уши, открывать рот при выстреле.

Использование СПГ-9 «Копьё»

Орудие приносят на позицию или выгружают из транспорта. Если это версия «Д», колёса отстёгивают. Ноги станка раскрывают, устанавливают. Если огонь предполагают вести навесом по пехоте, осколочными выстрелами – обязательно присоединяют оптический прицел ПГО-9. Если цель бронетехника – можно обойтись механическими прицельными приспособлениями: мушкой и откидным регулируемым целиком. Либо вовсе наводиться по стволу.

Устанавливают орудие в направлении цели. Манипуляторами задают угол по вертикали и более тонко положение по горизонтали.

Спуск у СПГ-9 пьезоэлектрический. Работу желательно проверить до установки на огневом рубеже. В комплекте должен идти специальный дисковый датчик. Его вставляют в казённую часть и жмут на спуск. Если светодиод загорается – порядок. Если нет: нужно открыть крышку блока контактов и очистить их. Возможно даже заменить контакты на запасные из ЗИП.

Пороха, следует хранить в укупорках, беречь от влаги. Собирать выстрелы непосредственно перед применением. Также держать их летом в тени, не на открытом солнце. Защитный колпачок снимать со взрывателя только перед самым заряжанием. В дождь, снегопад не снимать вообще.

Заряжающий за рукоятку открывает казённую часть. Подносчик собирает выстрел из гранаты и порохового заряда, подносит и вставляет в ствол сзади. Заряжающий закрывает казённик.

Производят взведение.

И тут же устанавливают на предохранитель, чтобы избежать случайного выстрела.

Наводчик проводит окончательное прицеливание.

Выжимает предохранитель обратно. Жмёт спуск.

Происходит выстрел.

Поскольку выстрелы из СПГ-9 производят немало шума и пыли, в буквальном смысле, то нужно оперативно отстреляться и менять позицию. Проще говоря: сваливать.

Обычно это 1-3 раза по технике (сбить динамическую защиту и добить или скорректировать при промахе). Или до 6 выстрелов навесом по пехоте.

Для переноски нагретого от стрельбы «сапога», на нём предусмотрен специальный кожух и рукоятки. Ну и народ разные дополнительные средства «колхозит». Работать всё равно нужно в плотных перчатках.

Преимущества и недостатки СПГ-9

Плюсы СПГ-9 в том, что это довольно компактное и относительно лёгкое орудие, как для такой огневой мощи. На средние дистанции носится расчётом в 3 человека свободно. В современной моторизированной войне часто перемещается на мото- и автотранспорте.

Это некое промежуточное звено между ПТРК и ручными гранатомётами. «Сапог» не столь дальнобоен, как ПТУР, работает до 800-1000 м. Но существенно превосходит по дальнобойности практически все РПГ. Способен поражать любую бронетехнику в боковые проекции. Танки с динамической защитой (ДЗ), если не с первого, то со второго выстрела. В лоб – при некоторой удаче последней версией кумулятивных выстрелов ПГ-ВС1.

На дистанциях менее 300 метров СПГ-9 теряет свои достоинства. Ведь на такой дальности уже прилично работают РПГ. Гранаты некоторых даже более интересные, тандемные, и способны пробивать броню не меньшей толщины, а даже большей, чем старые модели выстрелов «сапога».

При сопоставимой мобильности ПТРК значительно дальнобойнее, эффективнее в плане поражения танков в лоб. Но и значительно дороже, понятно.

Минусы:

• Не самые впечатляющие характеристики по дальнобойности и бронепробитию.

• Отсутствие тандемных гранат.

• Сильно демаскирующие выстрелы (с огромной вспышкой, облаком пыли).

Выводы

СПГ-9 актуален и на современной войне, но имеет свою узкую нишу, диапазон задач и условий, где он раскрывается максимально хорошо. Это дальности, условно, от 400 м до 1 км. Где не особо достают РПГ. Такой себе ПТУР для бедных… Когда ПТРК просто нет, а есть старенький «сапог».

Дальше 1 км «Копьё» не особо эффективно. Ближе 300-400 м. с тем же успехом можно работать более компактными и лёгкими РПГ.

Касаемо работы по пехоте на дальность в несколько километров, осколочными, навесом – это уже история: «миномёт на минималках».

В общем, иметь на подхвате «сапог» очень неплохо. При дефиците профильных средств: ПТРК, миномётов, на дистанциях недоступных ручным гранатомётам – вполне можно останавливать либо кошмарить оппонентов.

Поэтому при любой возможности освойте работу с СПГ-9. Эта «труба» ещё послужит.
