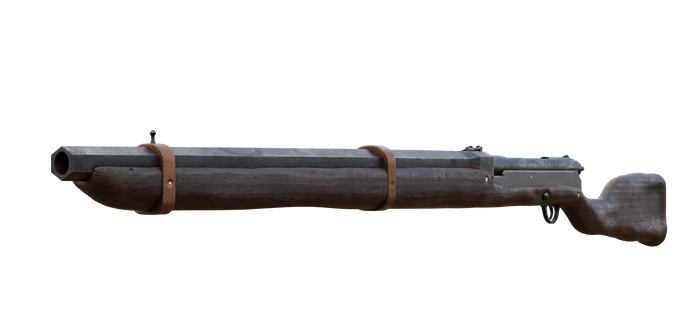

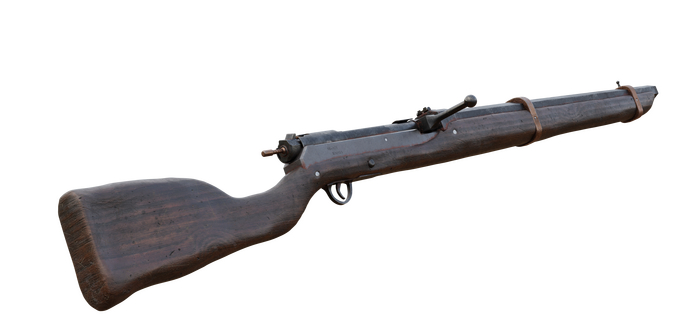

Вдохновлялся винтовкой Дрейзе, механизм которой мне показался крайне интересным и подходил под то время, которое я выбрал для стимпанк танка (Стимпанк Танк)
И бумажный патрон к ружью:
со швами на текстуре беда конечно, надо будет исправить это в будущем
Ну и думаю ещё как-нибудь проделать механизм внутри для самого ружья, чтобы делать рендеры вблизи открытого затвора.
Всем привет!
Закончил очередной проект. Больше фотографий готового изделия - в конце поста.
Ниже будут фотографии процесса изготовления, но без особых подробностей, т. к. это всё отвлекает от работы с металлом. Однако интересные моменты, пожалуй, я запечатлел.

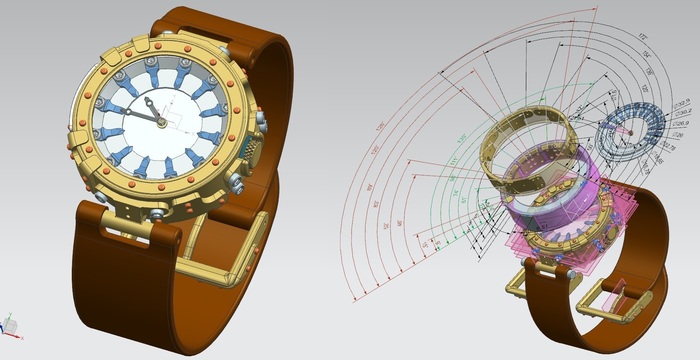

Перед изготовлением была проработана 3D-модель. Не идеально, т. к., например, отсутствуют винты, крепящие ремешок к корпусу, но мне этого достаточно. В процессе изготовления корпуса часов в модели появлялись дополнительные построения, необходимые для каких-то технологических операций:

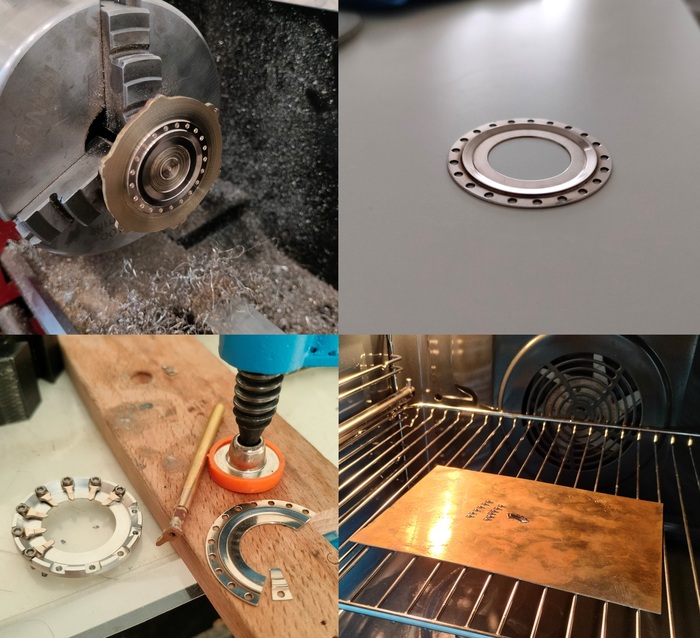

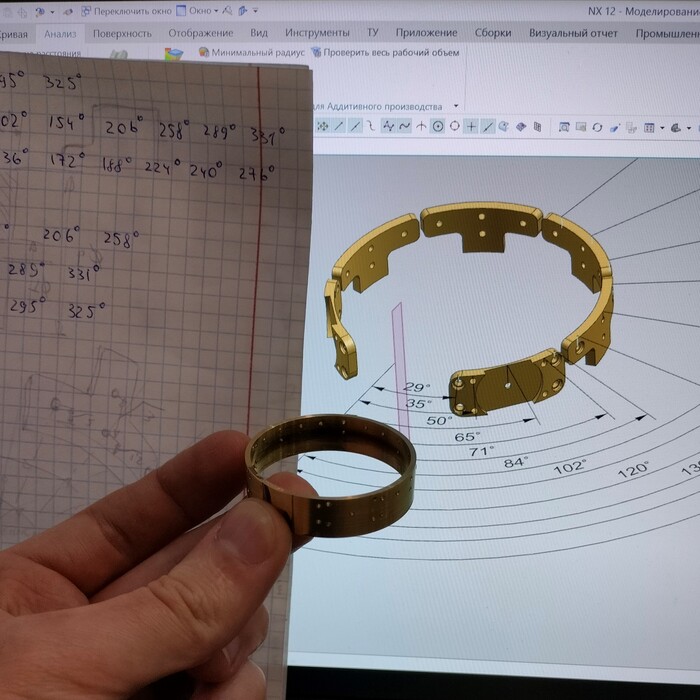

Вот, например, одна из таких операций. Я расположил детали в кольцевой заготовке и, имея на руках углы и расстояния, насверлил отверстия, чтобы всё было чётко и одинаково:

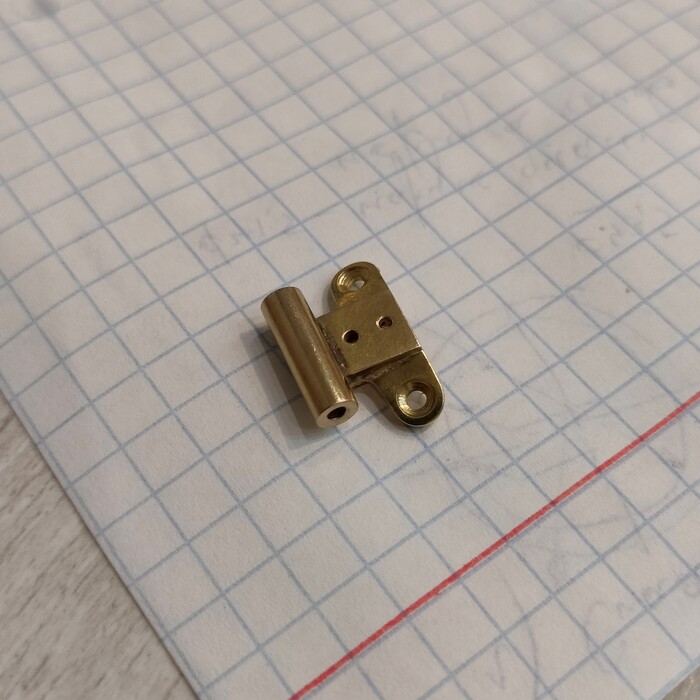

Потом можно отрезать от кольца нужный полуфабрикат и довести его до приличного состояния. Например, получится кронштейн:

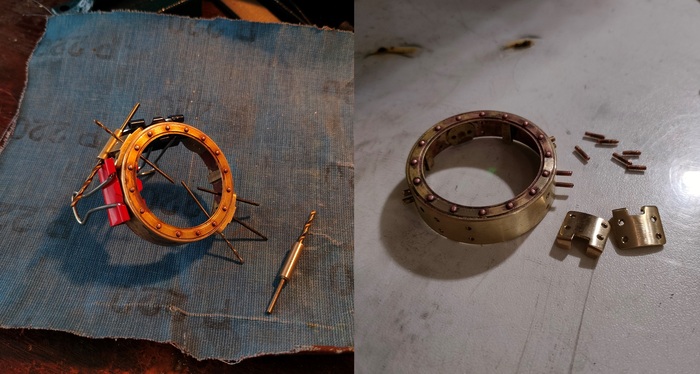

Детали подгоняются к корпусу, в корпусе выполняются отверстия и устанавливаются "односторонние" заклёпки. Заклёпки односторонние, потому что с обратной стороны они впаяны на серебряный припой, а с лицевой - расклёпаны так, чтобы получилась красивая кругленькая головка. Иначе говоря, детали на заклёпках действительно приклёпаны. Это позволило устанавливать их очень чисто, без необходимости, например, выскребать растёкшийся припой из всех щелей:

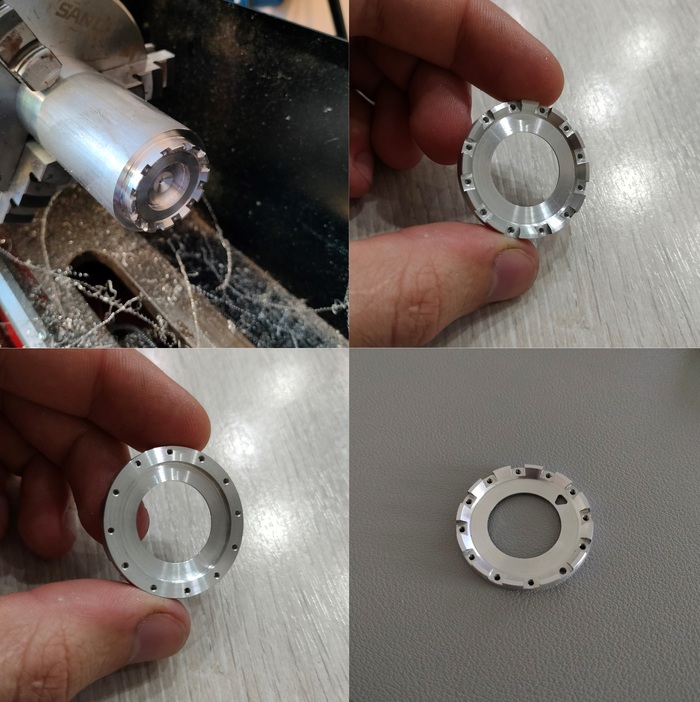

Основа циферблата изготовлена из кругляка В95Т. НАСТОЯЩИЙ АВИАЦИОННЫЙ АЛЮМИНИЕВЫЙ СПЛАВ. В отверстиях - резьба М1,6:

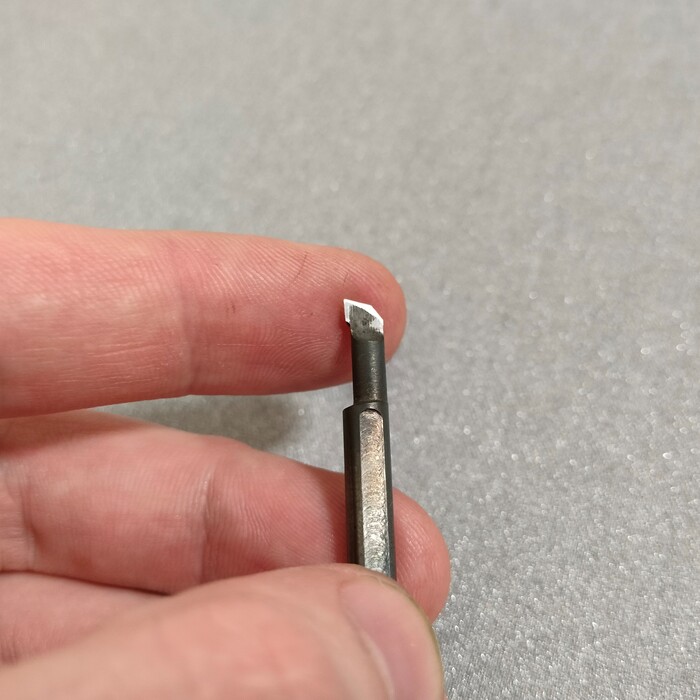

Для этой детали пришлось изготовить резец, который сможет подрезать внутренний угол с минимальным скруглением. Резец выполнен из Р6М5. Им можно работать как снаружи заготовки, так и внутри. Изготавливал впервые, результатом доволен. Для мелких деталей очень удобен и, как оказалось, ещё не раз пригодится в работе:

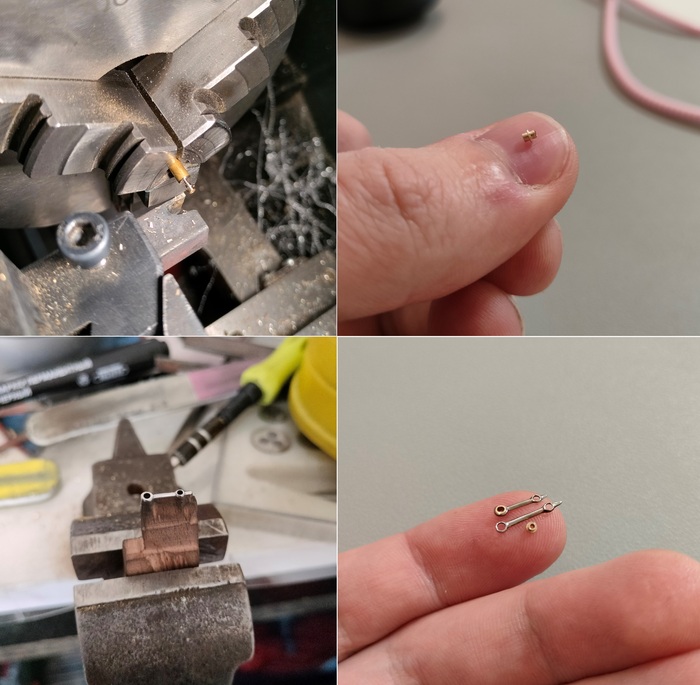

Часовую и минутную стрелки изготавливал из куска нержавейки и латунного прутка. Сложновато было точить втулки с внутренним диаметром 1,20 мм и 0,70 мм, но в итоге всё получилось:
Указатели на циферблат. Очень сложные с точки зрения домашнего изготовления детали. На продумывание их формы и технологии изготовления у меня ушло пару недель.
Я заранее решил, что хочу необычный цвет, и с этим мне помог мельхиор и его оксидная плёнка. Правда, точить его сложно - это вязкий и мягкий материал. Пришлось обрабатывать его, приклеив заготовку на специальную "планшайбу". Разрезать получившийся диск на отдельные указатели - не проблема. Проблема - это сделать все 12 штук одинаковыми. Пробовал использовать шаблон и обрабатывать попарно. В итоге лучший результат получился при обработке "на глаз" и контроле размеров с помощью штангенциркуля.
Оксидную плёнку, более или менее одинаковую для всех указателей, получал в духовке:
После запекания указателей и вытачивания ещё одного колечка можно приступать к сборке алюминиевого кейса, в котором находится механизм. Он же является циферблатом. За кадром были подрезаны головки и ножки винтов, изготовлена латунная втулка, светомассой были залиты нужные отверстия.

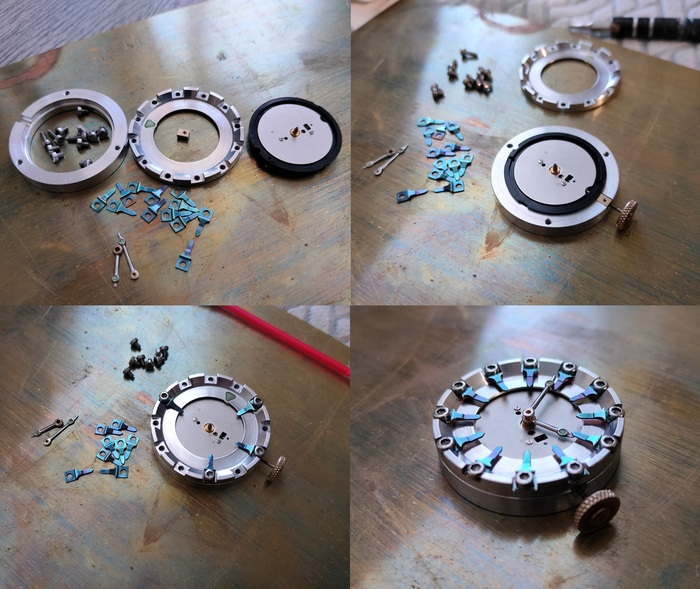

Фото 1 - детали и часовой механизм, готовые к сборке
Фото 2 - установка механизма в кольцо, установка вала, установка маленькой латунной втулки
Фото 3 - установка циферблата, трёх винтов, которые скрепляют две детали кейса вместе и одного винта, который фиксирует втулку
Фото 4 - установка всех остальных указателей и винтов
Сборка производилась очень аккуратно: пинцетами, без отпечатков пальцев, без мусора и пыли. И после этого я понял, что все усилия по изготовлению мельхиоровых указателей были не зря. Кроме того, часовая стрелка ходит под указателями, а минутная - над ними. Это результат точного изготовления по 3D-модели, где все зазоры и расстояния были выверены заранее.

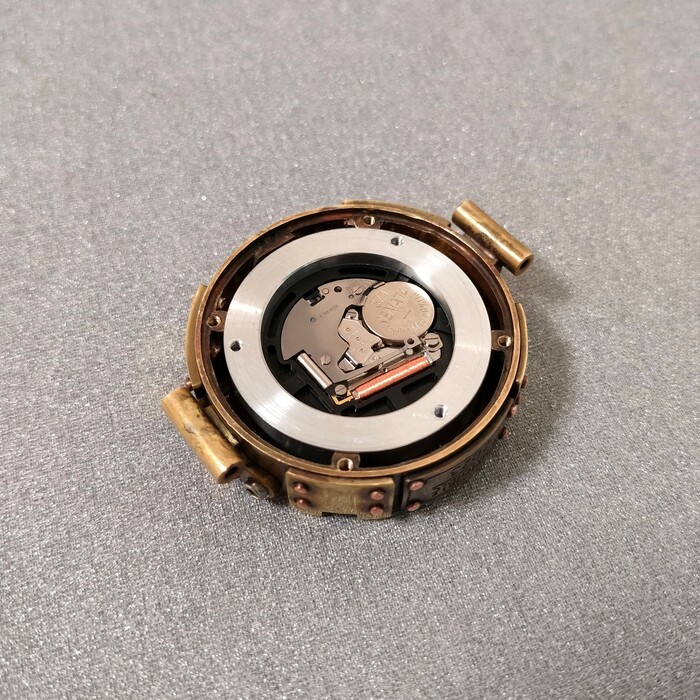

Вот так этот кейс выглядит внутри корпуса. Встаёт плотно, вытащить можно, если вкрутить в отверстия три винта М1,6 и вытягивать за них:

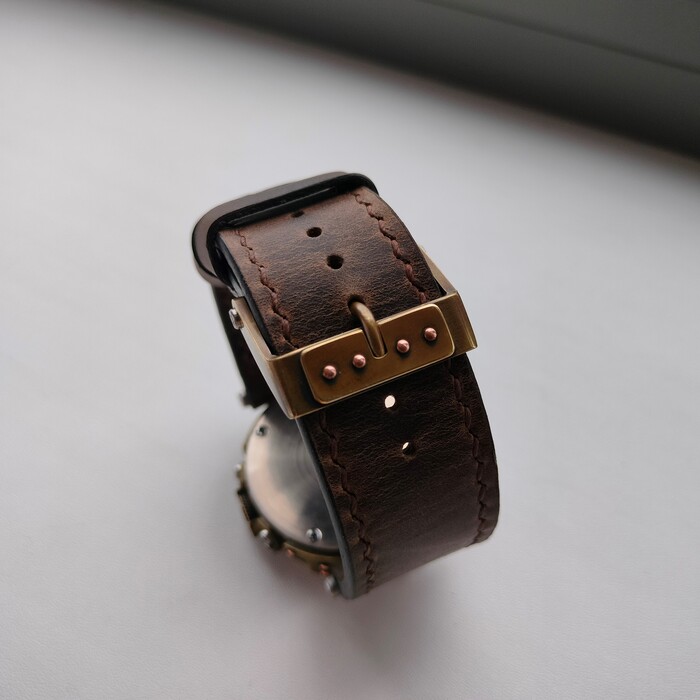

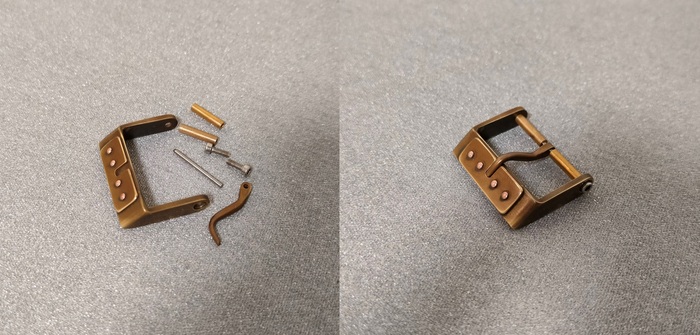

Ремешок мне изготовили не заказ, а я к нему сделал пряжку:

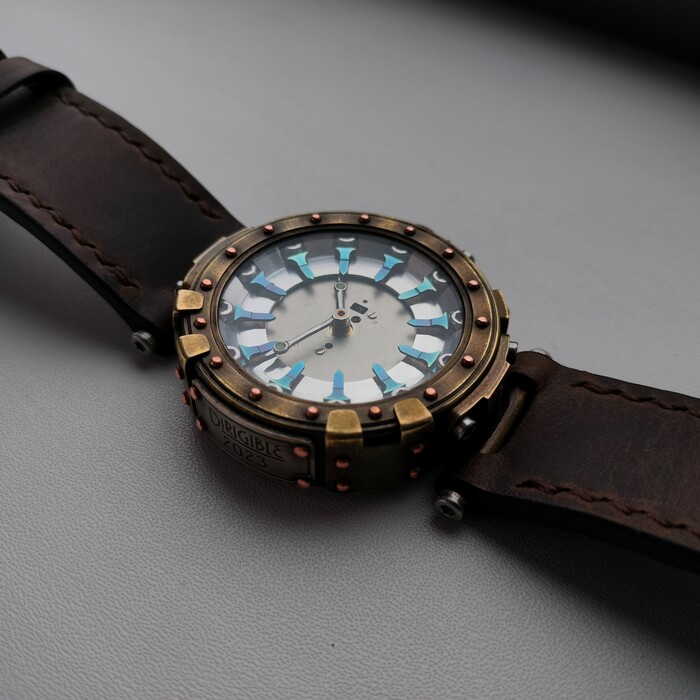

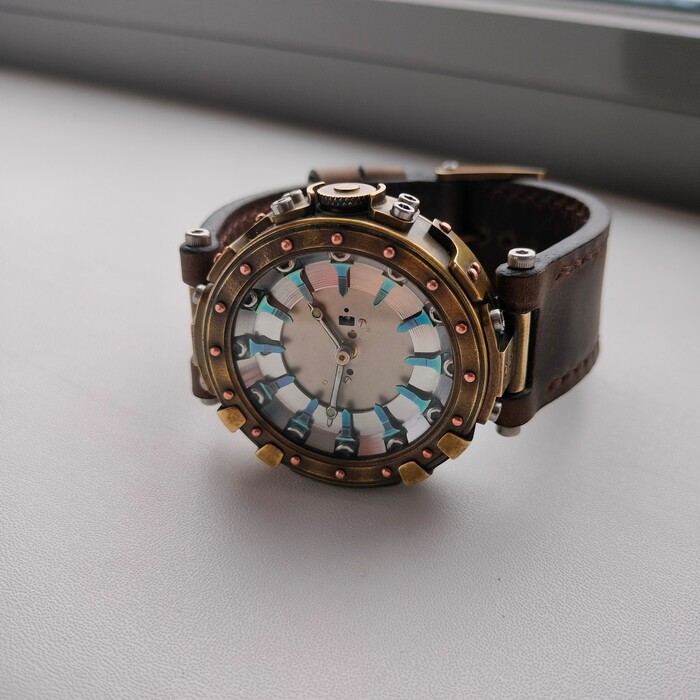

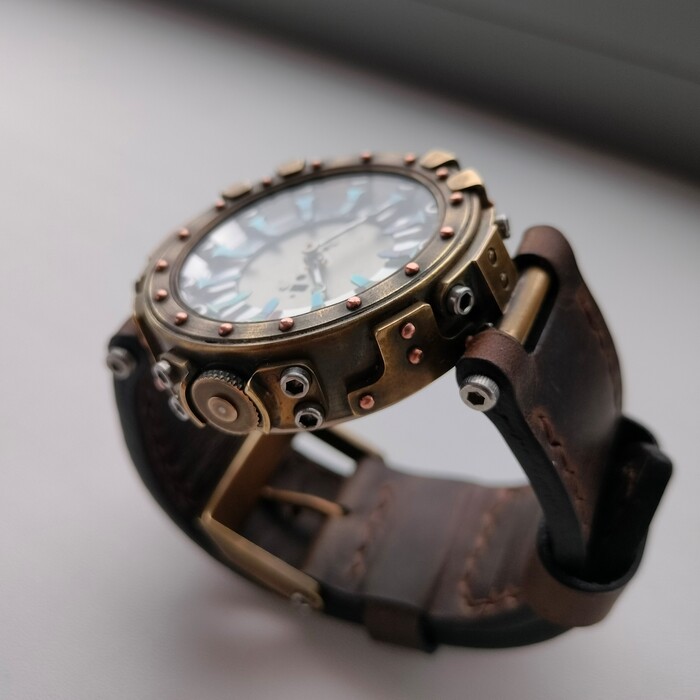

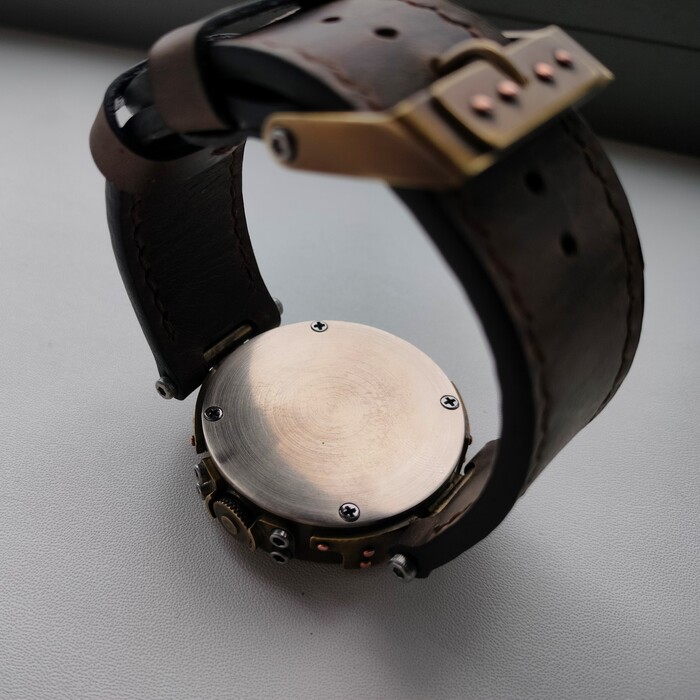

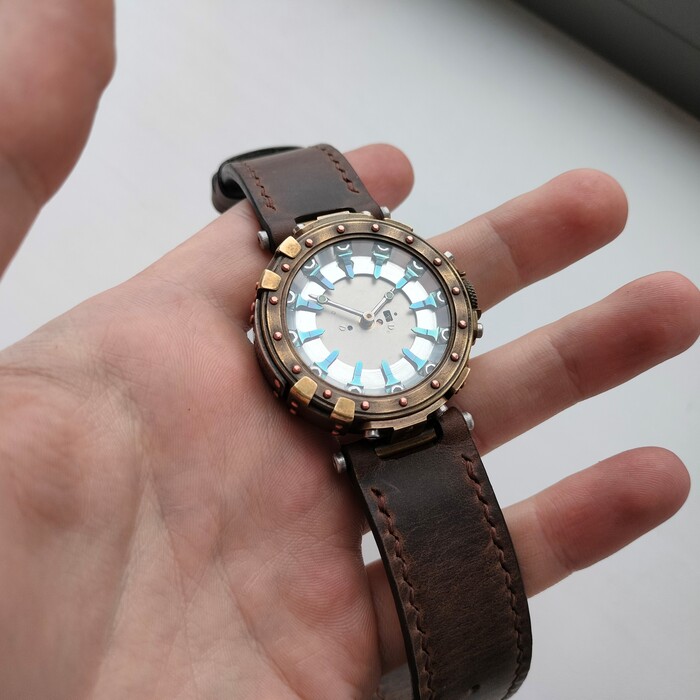

И собрал часы:

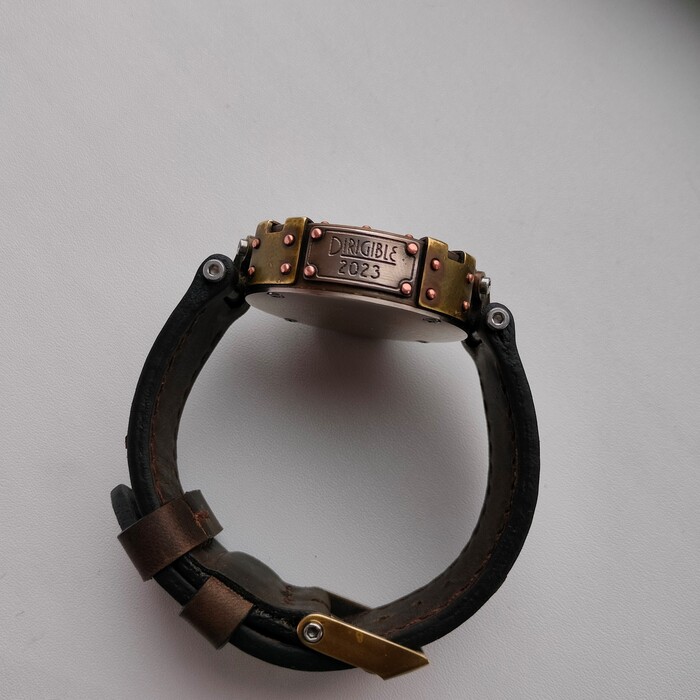

Dirigible 2023 - потому что корпус был сделан в 2023 году. Я искренне надеялся успеть закончить часы до Нового года, но различные обстоятельства и сложность изготовления внутренностей отодвинули срок завершения проекта

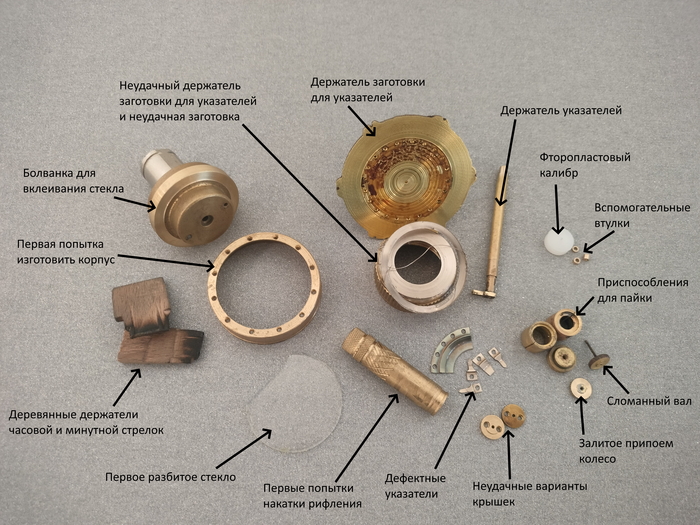

А в процессе изготовления этих часов образовались вот такие артефакты. Часть из этого пойдёт в мусор, часть можно переработать в другие приспособления:
Немного общей информации:
В часах 64 самодельные детали + 44 заклёпки + 30 винтов. Всего 138 деталей
Механизм Ronda 513
Масса - 85 грамм
Диаметр - около 42,5 мм, высота - 12,4 мм
Будут вопросы - пишите, с радостью отвечу
Всем добра!
