Еще в советский период одному из авторов этой статьи довелось просматривать комплекты старых журналов — с той поры запомнилось только, что относились они к началу 1917 года.
И среди мелких заметок, посвященных разным событиям Первой мировой, встретилось одно бодрое описание новинки военной техники, разрабатываемой кем-то из западных союзников на погибель Германии.
Эта новинка якобы представляла собой... двуногий шагающий аппарат, бронированный, высотой примерно в два человеческих роста. В его «грудной части» за броневым щитком должны были располагаться пулеметчики.
Это сообщение выглядело совершеннейшей «уткой». Настолько, что оно тогда даже не показалось достойным того, чтобы записать точную ссылку.
Но уже в наши дни, в Германии, при работе с европейской литературой эпохи Первой мировой войны, одному из соавторов (тому же самому) удалось обнаружить подобные же упоминания.
Нет, не технические описания, но краткие обмолвки в газетах и журналах, рисунки — порой карикатурные, но бывало и не совсем...
Впечатление произвел рисунок голландского художника Л. Дж. Йордаана (Jordaan), опубликованный в одном из номеров еженедельника «De Groene» за 1917 год.
Да, конечно, Йордаан и другие его современники, скорее всего, изображали аллегорические «ужасы войны»: всеобщая дегуманизация, замена человека боевой техникой.
И все же возникает вопрос: не разрабатывался ли кем-то из военных конструкторов проект такого вот шагающего «танка-робота»?
Именно проект: техническое его воплощение нереально — но слухи о разработках могли проникнуть в падкую до сенсаций прессу военного времени.
Все это побудило к повторному поиску в российских журналах, относящихся к последним предреволюционным месяцам. В конце концов удалось обнаружить очень похожую заметку: кажется, не ту самую, которая попалась на глаза четверть века назад — но явно описывающую то же «изобретение» : Как сообщает «Электричество и жизнь», американский инженер Пипер изобрел новую военную машину — механическую человеческую фигуру, которая «ходит» при помощи двух электромоторов по 40 л.с. в туловище и одного в 2 л.с. в голове.
Последний мотор регулирует движения. Фигура вышиною в 3 метра и весом в 150 кг. помещает свободно 4 человека в бронированной груди. «Серый король» ( название дал изобретатель) является модификацией контр-миноносца — истребителя, но, понятно, в сражениях на суше. («Природа и люди», №41-42. 1917).
Ясно, что проект этот вряд ли даже был принят к осуществлению. Тем не менее даже после Первой мировой войны массовое сознание во всех странах регулярно «подпитывалось» новыми слухами о подобных разработках.
Достаточно вспомнить написанную уже в 30-е гг. «Поэму о роботе» С. Кирсанова , где боевая техника грядущей войны выглядит именно так: шагающие бронированные гиганты, оснащенные пулеметами, а вдобавок еще и радиоуправляемые.
Окончательно угасли эти слухи в эпоху, уже гораздо более близкую ко Второй мировой, чем к Первой.
Однако тем более интересно проследить, когда они родились.
Как ни странно, похоже, что реальные корни этой истории действительно восходят к эпохе первых машин, являющихся прямыми предками танков. Прежде всего речь идет о машине Баррелла-Бойделла.
Точнее — о безрельсовом паровом локомотиве Чарльза Баррелла, снабженном колесами Джеймса Бойделла. Свою конструкцию, разработанную и испытанную в 1850-е гг., Бойделл назвал «бесконечным шагающим ободом».
Это были, разумеется, все же колеса — но снабженные подпружиненными «ступнями», которые сохраняли довольно значительную подвижность относительно оси крепления (для чего при разработке конструкции было учтено строение сустава человеческой лодыжки).
За основу бралась именно человеческая стопа, с выступающим большим пальцем на внутреннем крае «подошвы» и постепенно убывающим к внешнему краю «пальцевым рядом».
Правда, английский конструктор не пошел по пути механического копирования: пальцевых «уступов» было не пять, а три — и столько же их симметрично располагалось на заднем крае подошвы.
Количество и размер таких ступней должно было тщательно рассчитываться применительно к типовым размерам колеса.
Изготовлялись они из прочных пород дерева и армировались сталью. При езде (ходьбе) эти лопасти частично перекрывались, «наступая» друг на друга — и тем самым обеспечивая колесу надежную опору.
Бойделл вообще не думал ни о военном применении своего изобретения, ни о том, чтобы ставить его непременно на паровые локомобили. Это была разработка, предназначенная для грузовых повозок, движущихся но бездорожью или плохим дорогам (весьма актуальный вопрос для Великобритании с ее колониальными владениями).
Однако в 1855 г. его «шагающие колеса» были успешно испытаны на паролокомобиле Баррелла: сравнительно небольшой машине весом в 9 тонн, изначально задуманной как «многоцелевой» тягач — в том числе и военный, т.к. испытания вообще-то проходили во время уже разразившейся Крымской войны .
Завершение работ как раз совпало с моментом, когда у британского командования возникли серьезные проблемы по снабжению своих войск.
Боеприпасы и продовольствие доставлялись союзническому корпусу по узкоколейной железной дороге, специально проложенной между Балаклавой и Севастополем, — но только за счет нее обслуживать 170-тысячную армию было чересчур тяжело.
А с гужевым транспортом на крымских дорогах слишком часто возникали проблемы.
Сперва военное министерство собиралось заказать крупную партию колес с «лапами» Бойделла для обозных повозок. Однако тут выяснилось, что, кроме них, в наличии уже есть два полностью отлаженных безрельсовых паровоза.
Известный инженер-конструктор Джеймс Коуэн немедленно предложил поставить на эти локомобили броню из стальных листов и использовать для наступления.
Броня должна была защищать от вражеских пуль не только машиниста и кочегара, но и нескольких стрелков, ведущих огонь сквозь специальные бойницы.
Предполагалось, что это будут обычные солдаты с ручным пехотным оружием (дальнобойными штуцерами).
Пожалуй, даже броня, защищающая от излетных осколков орудийных бомб, тоже не оказалась бы слишком тяжелой. Однако вдруг Коуэн внес дополнительное предложение: оснастить колесные ступицы лезвиями кос, подобно боевым колесницам древности.
Военное ведомство тут же с негодованием отвергло это как «варварскую идею, противоречащую нормам войны XIX в.» — и немедленно заколебалось, стоит ли вообще приобретать « Баррелл - Бойделлы ».
Пока длились эти колебания, война успела завершиться.
Тем не менее с двухгодовым запозданием оба локомобиля были приобретены правительством — и в 1857-1858 гг. прошли серию дополнительных испытаний.
Без брони, стрелков и тем более без боевых кос: только как тягачи. До сих пор в российской научной и особенно научно-популярной литературе встречаются упоминания о паровых тягачах, применявшихся англичанами в 1854— 1855 гг. при осаде Севастополя.
Да, это те самые «Баррелл-Бойделлы».
Логическая цепочка тут следующая: английское правительство собиралось приобрести эти локомобили для решения некоторых проблем, возникших при Севастопольской осаде 1854-1855 гг. — английское правительство приобрело эти локомобили для Севастопольской осады 1854-1855 гг. — английская армия использовала локомобили для осады Севастополя.
Несмотря на то, что в 1854 г. колеса Бойделла и паровичок Баррелла существовали порознь, а год спустя хотя и «объединились», но отнюдь не поступили на вооружение, эта легенда обрела самостоятельную жизнь — и отправилась путешествовать по страницам даже вполне авторитетных изданий.
В условиях бездорожья «шагающие колеса» проявили себя вполне достойно, особенно если не требовать слишком многого от тогдашних паровых двигателей.
Официальные сведения о мощности локомобиля Баррелла нигде не публиковались, о его максимальной скорости на колесах Бойделла — тоже.
Но известно, что эта машина могла тащить за собой небольшой «поезд» из соединенных вместе обозных телег. Или тяжелое орудие — и еще шестнадцать солдат, усевшихся на его колесном лафете.
При этом «Баррелл-Бойделл» успешно преодолевал и довольно крутой подъем, и спуск, развивая ничуть не меньшую скорость, чем требуется от обозного транспорта или артиллерийского тягача.
Однако выяснилось, что деревянные «ступни» гораздо лучше ведут себя на грунтовом бездорожье, чем на даже умеренно каменистой тропе: благодаря подпружиниванию они хорошо держали точечную нагрузку, если она была направлена вдоль оси лапы — но не поперек, так что при наезде на крупный камень деревянная лопасть могла расколоться.
А поскольку значительная часть испытаний проводилась прямо рядом со зданием арсенала, на мощенных булыжником улицах — то министерство пришло к выводу о бесперспективности «колеса с ногами» в военных целях.
Тем не менее разработка Бойделла стимулировала активный конструкторский поиск в области «шагающих колес».
В конечном счете он привел к изобретению работоспособной гусеницы (малоработоспособные ее варианты существовали еще до Бойделла), но при этом возникло и несколько очень интересных «переходных» конструкций.

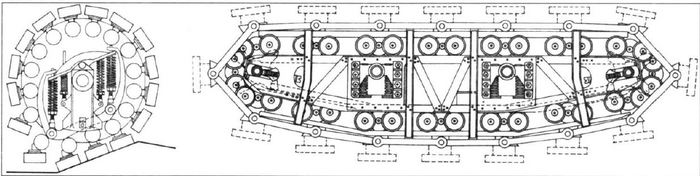

Например, «шагающее колесо» Брэма Диплока (1899), на основе которого он в 1910 г. создал «шагающую гусеницу» .
"Шагающее колесо" Диклока. Конструкционные материалы, кроме стали - резина и по-прежнему дерево . Разработанная через 11 лет гусеница Диплока содержит уже гораздо меньше "шагающих" элементов.
Американские инженеры тоже не остались от этих идей в стороне. Главным образом они занимались «классическими» гусеницами —но начиная с 1893 г. на страницах американских газет широко обсуждался гораздо более диковинный проект, возможно, ставший непосредственным предшественником «Серого короля».
Назывался этот проект «Паровой человек». Речь шла о компактном стальном моторе-шагоходе, способном развивать мощность в половину лошадиной силы.
Двигатель работал на газолине — однако это была паровая машина, а не двигатель внутреннего сгорания. Последние уже появились, но все еще были крайне неотработанными — в отличие от паровых моторов, как раз переживавших предзакатный период высшего совершенства
Паровой человек" (другое популярное название - "рыцаль-курильщик")
Для всех современных конструкций шагохода одной из самых труднорешаемых проблем является устойчивость.
Для «Парового человека» эта проблема не стояла особенно остро.
Это ведь был не экипаж, но именно мотор; его предстояло запрячь в «оглобли» повозки и управлять при помощи жесткого аналога «вожжей» — в духе корабельного румпеля (по этому принципу управлялись и первые автомобили: лишь в начале XX в. румпель-«коровий хвост» уступил другой судовой конструкции, штурвалу-«баранке»).
Был ли этот «робот» воплощен в железе?
Данные на сей счет противоречивы. Сведения о «Паровом человеке» циркулировали в прессе долгое время, то исчезая с газетных страниц, то снова появляясь через несколько лет.
В одном сообщении от 1900 г. о нем говорится как о работающей машине, которую только что построил канадский инженер Georges Moore .
Даже если это и правда, практического значения такой шагоход иметь не мог: в лучшем случае он способен обеспечить «шаговую» скорость. Да и требования к ходовой части крайне трудно осуществимы, расчетная мощность 0,5 л. с. (удалось ли ее достигнуть?) слишком мала, управление слишком несовершенно, газолин как топливо далеко не безопасен.
А о трансформации «Парового человека» в боевой танк даже и речь не идет.
Но, может быть, инженер Пипер изобрел совершенно оригинальную конструкцию?
Попытаемся, как говорится, «на пальцах» набросать компоновочную схему «Серого короля».
Предположим, машина обладает хотя бы примерно теми же пропорциями, что и человек (что было бы весьма разумно).
Это дает нам высоту боевого и совмещенного с ним моторнотрансмиссионного отделения никак не свыше 1,7 м.
Даже если принять длину и ширину корпуса равной 1,5 м .Больше нельзя, иначе изначально неустойчивая машина станет неустойчивой катастрофически.Это нам даст забронированный объем где-то под 4,5 кубических метра — в случае, если корпус имеет форму параллелепипеда.
Объем более прочного и технологичного корпуса в виде цилиндра с диаметром 1,5 м составит менее трех с половиной кубометров, потому этот вариант рассматривать не станем.
Боевое отделение на двух пулеметчиков меньше чем в три «куба» не сделаешь даже при тогдашнем пренебрежении к эргономике.
Электромоторы как будто снимают проблему паров бензина и выхлопных газов — но загазованность боевого отделения с лихвой обеспечат и аккумуляторы, и, главное, сами работающие пулеметы !
На двигатель с обслуживающими системами остается максимум полтора «куба».
Втиснуть тогдашний «движок» требуемой мощности в такой объем не под силу даже закоренелому оптимисту.
Даже (особенно!) если это электромотор, тем более — три электромотора: аккумуляторы тех времен вырабатывали от силы 15 Вт/ч на 1 кг собственного веса, причем нуждались в частой перезарядке.
Следовательно, объема они требовали куда больше, чем ДВС, приближаясь по этим показателям скорее уж к паровой машине. На трансмиссию с весьма сложной кинематикой места не остается вообще: в «ногах» разместить ее нереально.
Итак, невозможность создания компоновочной схемы сразу перечеркивает все последующие этапы.
Таким образом, от проекта остается только идея, весьма броская, следует заметить. Настолько броская, что журналисты пройти мимо такого «сокровища» попросту не могли. Косвенное подтверждение «мертворожденности» проекта: примерно те же четверть века назад в руки другого из соавторов попал сборник «Шагающие машины военного назначения» (впрочем, за давностью лет точное название и тем более выходные данные припомнить трудно: кажется, издание вообще было «под грифом»).
Там рассматривались самые разные из изобретенных на то время конструкций: как «в металле», так и «бумажных». Упоминания о данном проекте, естественно, не было. Кстати, идея «Серого короля» нежизнеспособна изначально — даже если бы каким-то чудом удалось изготовить такого монстра в металле, боевое применение его весьма проблематично из-за недопустимо высокого удельного давления на грунт, а большая высота априори противопоказана боевой машине. Устойчивость конструкции даже анализировать нет смысла.
А вот вариант использования этой идеи в качестве легенды прикрытия вполне правдоподобен!
Особенно если первые сведения просочились не в августе 1917 (после сражения при Флер-Курслет 15.09.1916 скрывать реальность танков уже не было ни причин, ни возможности!), а хотя бы на год раньше. Немецкие аналитики при получении такой информации наверняка проделали бы сходные расчеты и пришли бы к аналогичным выводам.
После этого любое сообщение о танковой программе союзников было бы дискредитировано.
Как известно, режим секретности в ходе работы «Комитета сухопутных кораблей» был соблюден, что и явилось одной из составляющих успеха первого боевого применения танков.
А фантом «Серого короля», по-видимому, пережил период своего утилитарного использования — и отправился в автономное путешествие по журнальным страницам.
Как за несколько десятилетий до того произошло с «Баррелл-Бойделлами», якобы принявшими активное участие в Крымской войне.
