4 июля 1986 года произошла катастрофа вертолёта Ми-6А с регистрационным номером СССР-21148, аэропорт Ленск, Якутия.

Экипаж вертолёта произвёл взлёт с загрузочной площадки аэропорта Ленск для доставки на внешней подвеске трактора ДТ–75 в район пожара №25 по маршруту Ленск – точка с азимутом 300° и удалением 70 км – Ленск.

На борту вертолёта находился лётчик-наблюдатель Ленского авиаотделения Якутской авиабазы охраны лесов.

В полёте произошло рассоединение серьги рулевого привода РП-28УШ и рычага ползуна общего шага автомата перекоса из-за выпадания "пальца" в результате само-отворачивания гайки с пальца по причине разрушения внутренней лапки стопорной шайбы.

Это привело к самопроизвольному переходу общего шага установки лопастей НВ с 6° на максимальный угол, ограниченный упорами, увеличению оборотов турбокомпрессоров двигателей с 90% до 97%.

Вертолёт при этом перешёл в энергичный набор высоты с одновременным увеличением скорости полёта.

При выполнении экстренной посадки все члены экипажа и летнаб получили тяжёлые телесные повреждения, от которых штурман и бортмеханик скончались на месте...

Возможно подобные трагичные публикации неуместны на странице Пикабу, но на мой взгляд - это неотъемлемая часть истории.... поэтому подобные посты будут публиковаться только на Нашем Telegram-канале, присоединиться к которому Вы можете по закреплённой ссылке: https://t.me/vertoletomania .

Будем рады Вас приветствовать в Нашем сообществе любителей истории винтокрылой авиации!

📆 #3_июля ЭТОТ ДЕНЬ В ИСТОРИИ ВИНТОКРЫЛОЙ АВИАЦИИ:

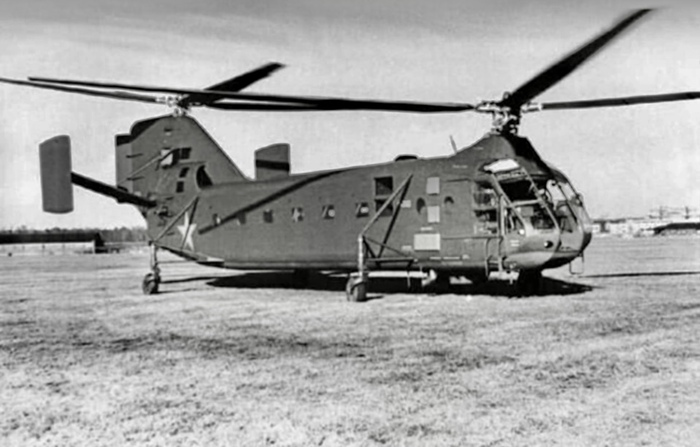

3 июля 1952 года состоялся первый полёт вертолёта продольной схемы двухвинтового Як-24 ОКБ Александра Сергеевича Яковлева.

Длился первый полёт менее десяти минут. Поднял машину в воздух лётчик-испытатель Сергей Георгиевич Бровцев (получивший в дальнейшем звание Героя Советского Союза). В кабине с ним также находился механик П.С. Сёмин.
Опыта строительства больших вертолётов в КБ Яковлева, да и вообще в стране не было, поэтому процесс доводки был долгим и мучительным, несмотря на то, что винт, автомат перекоса, главный редуктор и силовую установку взяли готовые - от Ми-4. За два года вертолёт трижды снимался с госиспытаний.
В 1956-м началось серийное производство Як-24, однако построили не более 40 машин. И более в КБ Яковлева вертолётами не занимались.
Источник: https://t.me/vertoletomania

Не совсем понятный и странный инцидент произошёл 21 июня 1978 года: 4 вертолёта "Чинук" имперского и проамериканского в те годы Ирана вторглись в воздушное пространство СССР в районе туркменского села Душак.
Из четырех нарушивших границу СССР вертолётов один был сбит, один поврежден и захвачен, два уцелели и ретировались. В результате инцидента с иранской стороны погибло 8 человек.

На фото экипаж захваченного второго вертолёта, который сел на вынужденную посадку на советской территории в районе Гяурсской погранзаставы.
Описание событий того дня:
Дежурная смена наземного радиолокационного поста, расположенного под Ашхабадом, в 06:21, 21 июня 1978 года обнаружила в районе туркменского села Душак четыре объекта, медленно летящих вдоль Каракумского канала. На перехват с аэродрома Ак-Тепе был поднят истребитель МиГ-23 под управлением капитана А. В. Демьянова. Получив приказ в условиях сильного тумана не приближаться к целям близко, он обнаружил один вертолёт, ошибочно принял его за советский и вернулся на базу.
В 06:52 по решению подполковника Ю. А. Милославского в воздух был поднят другой МиГ-23 под управлением капитана В. И. Шкиндера. Он подлетел к вертолётам ближе, идентифицировал их принадлежность Имперским ВВС Ирана и получил приказ атаковать. Двумя самонаводящимися ракетами типа Р-60 он поразил ближайший вертолёт, который упал в районе поселка Гяурс и полностью сгорел. Все 8 членов его экипажа погибли.
Следующий «Чинук» развернулся и направился в сторону иранской границы, но В. Шкиндер нагнал его и повредил двигатель, выпустив 72 снаряда из пушки ГШ-23. Вертолёт совершил вынужденную посадку на советской территории в районе Гяурсской погранзаставы, 4 члена его экипажа были задержаны пограничниками. «Чинуки» ведущей пары сумели уйти в Иран.
Задержанные иранцы около недели находились под арестом в Ашхабаде, затем их перевезли в Москву. Иранская сторона заявила, что вертолёты не были вооружены, выполняли тренировочный полёт и заблудились в условиях густого тумана. Советская сторона согласилась вернуть в Иран задержанных и останки погибших. Через месяц поврежденный «Чинук» был восстановлен советскими специалистами, и иранцы перегнали его на родину. На этом инцидент был исчерпан. Аудиозапись боя:

По словам техников, ремонтировавших поврежденный «Чинук» и исследовавших остатки уничтоженного, на вертолётах было обнаружено разведывательное оборудование и несколько отснятых фотокассет. Валерий Шкиндер был представлен к ордену Боевого Красного Знамени, но, сославшись на «сложную международную обстановку», правительство ограничилось благодарностью. Милославскому вручили часы от главкома ПВО.

Этот инцидент считается первым в истории советских ВВС и ПВО результативным боем истребителя против вертолета и, возможно, первым в мире успешным воздушным боем на самолете с изменяемой стреловидностью крыла. Он стал одним из образцов эффективных тактических приемов борьбы с малоскоростными высокоманевренными целями.

15 июня 1960 года совершил свой первый полёт прототип вертолёта под обозначением В-10 (в последующем получивший наименование Ми-10) с регистрационным номером СССР-04101, под управлением лётчика-испытателя Р.И. Капреляна.

На этом фото выше именно тот самый первый экземпляр прототипа В-10, удалось на просторах интернета найти эту фотографию, прошу Вас обратите особое внимание на шасси, а точнее на колёса..., запомните эту особенность, далее мы с Вами ещё вернёмся к ним.... Это будет довольно длинная статья, так как эта "винтокрылая птица" уникальна и заслуживает особого внимания. А для начала немного предыстории:

Во второй половине 1950-х годов, имея уже относительно богатый опыт при проектировании вертолётов, в ОКБ Миля перешли к разработке тяжёлых винтокрылых машин. Одной из идей было создание очень оригинального “летающего крана”, в конструкции которого предусматривались длинные “ноги” для более удобной транспортировки негабаритных грузов под фюзеляжем. Предполагалось, что при использовании внешней платформы (или обычной подвески) это не только ускорит и упростит загрузку, но и позволит увеличить грузоподъёмность не менее чем на 10-20 % по сравнению с обычными вертолётами, которые перевозили груз внутри фюзеляжа. Кроме того, для “летающего крана” не предполагался большой запас топлива, поскольку доставка грузов должна была производиться на небольшие расстояния.

Проектирование такого вертолёта, получившего наименование В-10, началось в 1957 году, однако правительственное постановление вышло только 20 февраля 1958 года. Ведущим конструктором по машине был назначен Л.Н. Бабушкин, а в состав конструкторской группы входили Н.Г. Русанович и М.Н. Пивоваров, которые занимались разработкой вертолёта Ми-6.

Техническим заданием предусматривалась перевозка крупногабаритных грузов массой до 12 тонн на расстояние 250 км и массой 15 тонн на более короткие расстояния. В проект сразу закладывали многофункциональность: - помимо транспортных целей (включая разгрузку судов в портах) В-10 планировали использовать, как пассажирский вертолёт с комфортным салоном, “летающий танкер”, санитарно-операционный пункт и также как передвижную лабораторию.

Впрочем, основными заказчиками выступали военные, требования которых сильно повлияли на внешний облик вертолёта. В частности, для размещения в грузопассажирской кабине (имевшей размеры 15,95 х 1,66 х 2,75 метра) 28 человек или 3 тонн полезной нагрузки, а также прочего оборудования, фюзеляжа пришлось значительно удлинить. Соответственно, предстояло проработать конструкцию стоек шасси, которые получались очень высокими. В итоге, основные размеры “летающего крана” получились очень впечатляющими:

длина вертолёта (по фюзеляжу) – 32,86 м; длина вертолёта (с вращающимися винтами) – 41,89 м;
высота вертолёта на стоянке – 9,9 м; клиренс фюзеляжа – 3,75 м при обжатых амортизаторах; база шасси – 8,285 м;
колея шасси (по внешним колёсам главных ног) – 7,55 м;
колея шасси (по внешним колёсам передних ног) – 6,512 м;
размер главных колёс – 1230 х 260 мм;
размер передних колёс – 950 х 250 мм; диаметр несущего винта – 35 м;
ометаемая площадь несущего винта – 962 кв.м;. диаметр хвостового винта – 6,3 м.

Вместе с тем, В-10 создавался с учётом использования многих узлов и агрегатов Ми-6 (включая двигатели Д-25В), чтобы в производстве получить максимальный уровень унификации. Фактически, новыми были только фюзеляж, шасси и гидрозахваты внешнего груза, в то время, как силовая установка, несущий и рулевой винты, трансмиссия, общие схемы системы управления и гидравлическая система полностью заимствовались у предшественника.

Была у советского “летающего крана” ещё одна особенность – для упрощения операций по подвеске внешнего груза, когда вертолёт буквально накатывался на них, а также для наблюдения за ним в полёте, была создана специальная телевизионная установка с камерой под фюзеляжем. Также внутри фюзеляжа, в зоне редукторного отсека, к силовым шпангоутам крепилась ферма с грузовой лебедкой ЛПН-7 и восьмикратным полиспастом, обеспечивающим подъём и опускание груза массой до 15 тонн на высоту до 30 метров.

Весь период проектирования и постройки первого прототипа занял чуть больше двух лет – опытный образец с регистрационным номером СССР-04101 впервые поднялся 15-го июня 1960 года под управлением лётчика-испытателя Р.И. Капреляна. Испытания В-10 (переименованный к тому времени в Ми-10) проходили в неполной полётной конфигурации – на вертолёте отсутствовала "шахта" аварийного покидания, а на стойках установили только по одному колесу, причем передние были самоориентирующиеся. (вот мы и добрались до основной отличительной особенности первого прототипа, о которой упоминалось в самом начале этой статьи!).

Несмотря на успех, достигнутый в испытательных полётах, в мае 1961 года первый прототип был потерян в результате вынужденной посадки – катастрофа, в которой погибло 4 из 5 членов экипажа, произошла из-за поломки привода маслонасоса в главном редукторе.

Между тем, тестовые полёты продолжились на втором прототипе с номером СССР-04102, а третий опытный образец с номером СССР-01403 использовали для статических испытаний. Именно второй опытный Ми-10 был публично продемонстрирован широкой общественности – 9-го июля 1961 года, во время проведения Дня Воздушного Флота в Тушино, вертолёт доставил к гостевым трибунам геологический домик. Стоит отметить, что в 1966 году этот же вертолёт был обозначен как Ми-10УПЛ и временно предназначался для транспортировки универсальной полевой лаборатории.

Спустя чуть более двух месяцев на модифицированном вертолёте Ми-10Р было установлено несколько абсолютных мировых рекордов грузоподъёмности, в том числе подъём груза массой 25105 кг на высоту 2840 метров. От прототипов эта машина отличалась не только окраской, но облегчённой конструкцией и “коротким” шасси с обтекателями на колёсах.

На декабрь 1961 года были намечены государственные испытания Ми-10, но заказчик вполне ожидаемо обновил требования. Разработчикам предстояло заменить лопасти несущего винта, увеличить ресурс двигателей и редуктора, а также установить доработанные стойки с обтекателями на колёсах. Это задержало процесс доведения Ми-10 до эксплуатационной стадии, но не помешало принять решение о развертывании серийного производства.

Выпуск Ми-10 начался на Ростовском авиазаводе №168 в 1964 году, а в 1965 году советское правительство отправило новейшую технику на XXVI Парижский авиасалон. Демонстрация Ми-6, Ми-10 и Ан-22 прошла более чем успешно! Западные специалисты были шокированы и особо отметили тяжёлые вертолёты, в конструкции которых был решен целый ряд сложных технических вопросов.

В 1966 году вертолёты Ми-6 и Ми-10 совершили перелёт в Нидерланды, по итогам которого один “летающий кран” был приобретен голландцами и впоследствии перепродан в США, где успешно прошёл 170-часовые испытания. Других экспортных заказов на Ми-10 больше не последовало.

Тем временем на авиазаводе в Ростове, очень скромными темпами, разворачивалось серийное производство. Первый Ми-10 с заводским номером 4680101К сдали в сентябре 1964 года, две машины 2-й серии – в 1965 году, а в 1966-м году сдали две машины 3-й и три машины 4-й серии. Выпуск задерживался процессом доработок, большая часть которых вводилась по результатам недавно завершившихся государственных испытаний, в связи с чем в 1967-м году сдали ещё две машины 4-й серии и заложили 5-ю. В течении 1968 года выпустили несколько вертолётов 6-й серии и только с 1969-го в производство поступили наиболее многочисленные “десяток” 7-й серии.

Модификация Ми-10РВК (ракетно-вертолётный комплекс), которая должна была перевозить крылатую ракету С-5В (4К95) вместе с пусковой установкой, так и осталась невостребованной, в связи с чем основной специализацией вертолёта стала перевозка грузов.

Из-за скромного количества, эти машины распределялись по авиационным соединениям едва ли не поштучно. Поставки Ми-10 производились с 1965-го по 1975-й год включительно. Первые вертолёты попали в Луганское училище, но впоследствии их распределили среди отдельных вертолётных полков, среди которых были:

51-й ОГВП (Александрия, Кировоградская обл.), 181-й ОВП (Джамбул, Казахстан), 280-й ОВП (Каган, Таджикистан), 112-й ОВП (Нерчинск, Читинская обл.), 825-й ОВП (Средне-Белая, Амурская обл.). Кроме того, единичные Ми-10 попали в вертолётные соединения, дислоцированные на авиабазе под Легницей (Польша), Брандисом (ГДР) и в Кобрине, а также в некоторые другие части.

Военные использовали Ми-10 преимущественно для перевозки грузов, которые не помещались в Ми-6, причём в процессе эксплуатации “летающего крана” было выявлено несколько особенностей, требовавших особой подготовки экипажей. Итак основные недостатки Ми-10:

Кроме повышенной вибрации Ми-10 очень неприятно вёл себя без полезной нагрузки – обычно вертолёт совершал нормальный взлёт с небольшим разбегом, но при “пустом” фюзеляже начиналось сильное раскачивание. В связи с этим на незагруженных Ми-10 пилоты старались совершать взлёт и посадку вертикально.

Впрочем, с нагрузкой на внешней подвеске тоже были проблемы. Помимо высокого аэродинамического сопротивления на большой высоте крупногабаритный груз грозил обледенением, что вполне могло привести к катастрофе. В таких случаях предписывалось освободить платформу, а в крайнем случае – покинуть вертолёт, но как показала практика средствами спасения смогли воспользоваться далеко не все экипажи.

Сравнительно с Ми-6 у “летающего крана” была и другая проблема – более низкая крейсерская скорость при транспортировке внешних грузов. Другими словами, при отсутствии необходимости транспортировки баллистических ракет Ми-10 оказался избыточным, как для армии, так и для ВВС.

Между тем, для Ми-10 нашлось другое применение – экзотическая конструкция с высокими “ногами” хорошо подходила для подвески станций РЭБ. Ещё в 1966 году на базе одной из серийных машин построили модификацию Ми-10ГР (также носившей полуофициальное название “Гребешок”), которая предназначалась для определения местоположения передающих радиостанций - вертолёт оснащался специальным подвесным контейнером с опускаемыми антеннами, но до серийного производства тогда его довести не удалось.

К идее оснащения вертолёта радиоэлектронным оборудованием вернулись в 1970-м году, когда была построена модификация Ми-10ПП (постановщик помех). На гидро-захватах в подвесном контейнере размещался комплекс СТ-9000 “Степь”, в состав которого входили три помеховые станции “Букет” и восемь ответно-передающих станций “Фасоль”. Вместе с установкой внутри фюзеляжа дополнительных энергоустановок и рабочих мест обслуживающего персонала общая стоимость Ми-10ПП оказалась почти в 6 раз выше, чем у “летающего крана”, но всё же эта модификация оказалась востребованной и в течении 1970-х годов, под новый стандарт на ростовском заводе переоборудовали около 20 военных Ми-10.

Как уже было сказано ранее, зарубежная история Ми-10 оказалась очень скромной, но кроме стран "Варшавского договора", США и Нидерландов “летающие краны” всё же смогли побывать ещё в одной стране – речь идёт об Афганистане. Весной 1980 года в эту страну прибыл отряд Ми-10, вошедший в состав 181-го ОВП. В целом, служба этих машин протекала без особых эксцессов, однако летом того же года один вертолёт был потерян во время транспортировки бензовоза из Кундуза в Маймане. Ещё один Ми-10 в 1984 году был обстрелян снайперами – тогда повреждённую машину удалось довести до авиабазы, однако при этом погиб бортмеханик. Афганский период службы “летающих кранов” завершился в 1988 году, когда вертолётный полк был отправлен в СССР в рамках вывода советского контингента войск.

Дальнейшая история этих уникальных машин оказалась очень короткой – немногочисленные “длинноногие” Ми-10 оставались в войсках вплоть до 1989 года, пока последние вертолёты не были списаны по причине высокого износа конструкции. Ещё несколько лет они оставались на “задворках” советских авиабаз, дождавшись развала СССР и будучи разделанными на металл после 1991 года.

Суммарный выпуск Ми-10 всех модификаций на ростовской заводе №168 оценивается в 55 экземпляров, из которых 17 относились к позднему варианту с “короткими” ногами. Кроме того, два более ранних вертолёта переделали в Ми-10К, а ещё 3 или 4 машины отправили на МВЗ Миля для использования в качестве опытных.

По последним данным сохранилось всего три “длинноногих” Ми-10. По одному экземпляру находится в экспозициях авиационных музеев Монино и Торжка, а ещё один вертолет установлен в качестве памятника на военном аэродроме Гаровка (Хабаровский край), где ранее дислоцировался отряд Ми-10ПП из состава 825-го ОВП.

Ми-10К - наиболее массовая модификация "вертолета-крана" с укороченным шасси и другими доработками, 1970-е гг. Фото из открытых источников.

Несмотря на скромное количество вертолёты Ми-10 стали одним из символом гражданской авиации СССР !!!

Источники:

- Крылья Родины 1999-02. Вадим Михеев. Летающий кран;

- Взлёт 2010-06. Ми-10 - летающему крану полвека;

- Полигон. В.Р. Михеев. Московский вертолетный завод имени М.Л. Миля;

- Гражданская авиация. А. Журавлев А. Вертолет Ми-10;

- Е.И. Ружицкий. Вертолеты.
