Свежие фотографии из тоннеля коллайдера NICA в Дубне. С краткими пояснениями.

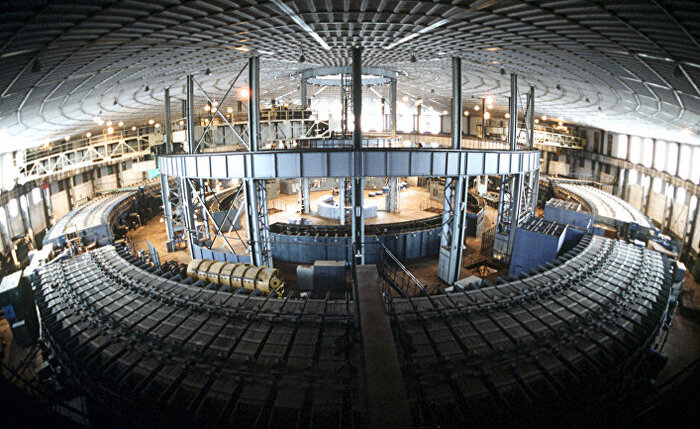

Кольца коллайдера (по сути это два отдельных ускоителя) расположены одно над другим. В них частицы летят в противоположных направлениях. На фото виден торец модуля сверхпроводящих магнитов. Кольца, по которым будут лететь частицы, закрыты большими фланцами.
В основном, в модулях установлены магниты - линзы, которые удерживают и направляют пучок заряженных частиц. Из них почти целиком состоит всё кольцо. Еще не все модули установлены, но работа уже близится к завершению.
Ускорением же занимаются электромагнитные резонаторы. На фото ниже один из них - станция ВЧ-1.
Одна из станций ВЧ-1 - резонатор, накапливающий и формирующий пучок в кольце.
На самом деле рзонаторы первой ("барьерной") ВЧ системы не занимаются ускорением - они только формируют пучок. Сгусток уже ускоренных частиц прилетает (инжектируется) в коллайдер из Нуклотрона (а в него из бустера, а в него из линейного ускорителя). Этот сгусток очень длинный - занимает примерно половину длины кольца. Барьерная ВЧ система сжимает его в более короткий, чтобы освободить место для еще одного сгустка. Затем она сжимает второй сгусток и "складывает" его к первому. И так далее, пока в первом сгустке не накопится необходимое количество частиц. После этого система ВЧ-1 может даже немного ускорить его, но штатно этим занимаются системы ВЧ-2 и ВЧ-3. Их фото я покажу в другой раз. Всего на каждом кольце суммарно 13 резонаторов трёх ВЧ систем.
Ниже - вакуумный корпус для поворотных (дипольных) магнитов.
А тут - углеродная "рама" детектора MPD. На ней собираются элементы детектора. Про детектор нужно писать отдельно - там много интересного.
Можете оценить толщину углепластика
Элементы детектора доставлены и ждут начала сборки.
Как будет время - еще фото выложу. Обычно забываю сфотографировать во время работы. Если прям совсем много времени будет (ха-ха), то напишу подробно и с картинками, как это всё устроено и работает.
