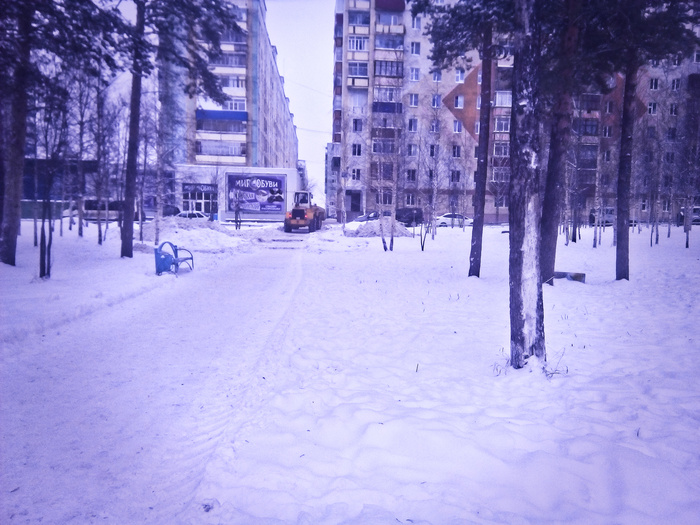

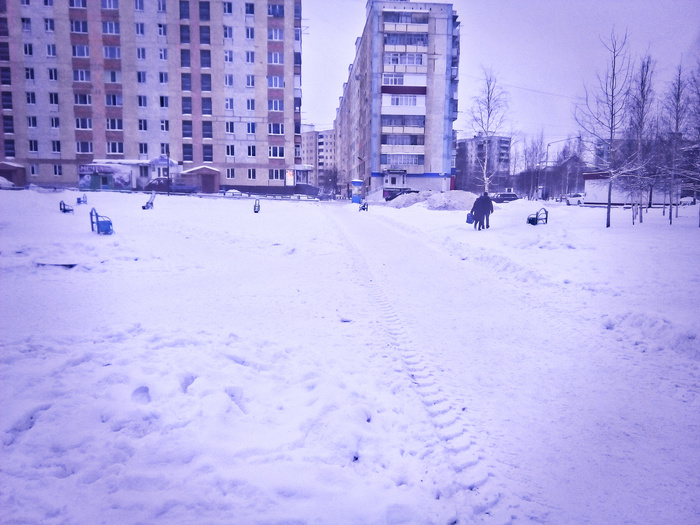

На тот момент была зима, поэтому ситуация с благоустройством скрыта снежным покровом

Давние жители города помнят, что дорожки были выполнены из железобетонных плит

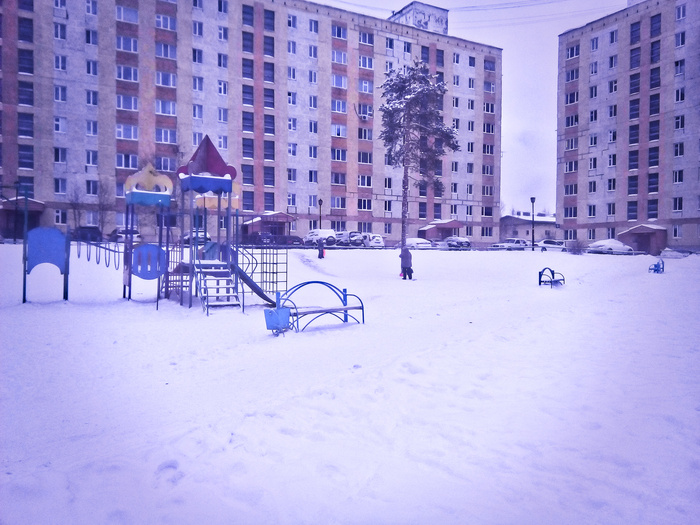

Изюминка местности — зеленые насаждения и нехарактерный местности рельеф

На дворе 2017 год. В то время только набирал обороты Приоритетный проект «Формирование комфортной городской среды», разработанный Минстроем, а информационная модель в строительстве только-только предлагала себя строительной сфере. Благоустройству должно было «подвергаться» абсолютно все. Изобильное чувство ответственности, страсть к перфекционизму и просто интерес направили меня на мысль для большей наглядности и универсальности проекта воссоздать трехмерную модель. Я понимал, что практичнее будет в дальнейшем презентовать всем заинтересованным лицам, в частности жителям города, именно трехмерную модель, а также разработать полноценную проектную документацию на его основе. Ответственность вытекает из того, что за выполненную работу нужно отвечать, в том числе репутацией. Перфекционизм не всегда есть хорошо, однако именно в таких случаях он дает плоды. Интересом было мнение горожан на первый мною созданный строительный проект, так как всегда есть рвение угодить прихотям заказчика. Выгоды в этом для меня не было, потому что я знал, что делаю это по собственной воле, тем более что данная задача и не относилась к моим должностным обязанностям вовсе.

Пока я переводил наброски с А4 в 3D модель, было очень много сложностей, так как Autodesk Revit я знал на низшем уровне. Таким образом, происходило и мое становление как BIM-специалиста при освоении софта. Пришлось даже прибегнуть к тому, чтобы прикупить для домашнего персонального компьютера несколько модулей оперативной памяти и видеокарту, потому что модель становилась тяжелее, а компьютер выдыхался. В целом, по времени весь процесс до визуального чистового рендера у меня занял около полугода.

Настоящие наброски, увы, не могу показать…

На этом реализация мною проекта не завершилась. Коллегами было оказано содействие по созданию страницы на официальном сайте администрации города Радужный в целях опроса жителей города на выбор варианта реализации проекта, а также опубликования данной информации в городских сообществах ВКонтакте. Ну и я, кроме всего прочего, и без того истратив немало сил и времени, продолжил распространять информацию, клея на стендах парадных домов близ Сквера информационные баннеры с QR-кодами. Многое из мною сделанного было ново для города – как проект, так и проведение опроса помимо прочего.

Бурное обсуждение проекта в социальных сетях пробудило интерес жителей города. Как всегда, у нас бывает, одни искали изъяны, другие же их за это порицали. А третие же выдавали конструктивные замечания и предложения, которые вместе с неаргументированными были услышаны и не остались без ответа. Мною был далее проведен сбор предложений и составлен сводный отчет со скриншотами из социальных сетей для максимальной обратной связи. Все это было необходимо для будущего исполнителя, который бы с учетом всех подготовленных материалов по муниципальному контракту подготовил архитектурно-строительную документацию по благоустройству данной территории. Мое дело состояло в том, чтобы сделать что-то хорошо и дебютировать в этом направлении в нашем городе, так как данный проект, сформированный по такой методике, был самым первым, и я знал, как сделать грамотно.

Основными предложениями были:

1) предусмотреть дренажную систему (это можно было бы решить правильной вертикальной планировкой местности);

2) установить фонтан вместо пьедестала (существующий опыт показал нецелесообразность подобного элемента благоустройства);

3) предусмотреть условия для маломобильных групп населения (данные требования приоритетны в любых проектных решениях);

4) сохранить существующие зеленые насаждения (изначально весь контур покрытия учитывает данное условие, кроме двух маленьких деревьев).

Содействие также оказало одно из градообразующих предприятий нашего города, подготовившее инженерные изыскания на проектируемую территорию. Данные материалы также необходимы для разработки проектных решений. Далее я не стал развивать проект по некоторым причинам... Материалы были переданы дальнейшему разработчику по моему согласию. В принципе, все, что стоило сделать, я считаю, что сделал наилучшим образом.

Дизайн-проект был необходим для опроса и вовлечения жителей города. Я очень надеялся на более детально проработанные проектные решения лицом, которое готовило проектно-сметную документацию, но в итоге оказалось, что в основу были взяты все мои наработки по проекту, без добавления каких-либо существенных улучшений. Именно поэтому я самоуверенно могу заявлять, что этот проект принадлежит мне.

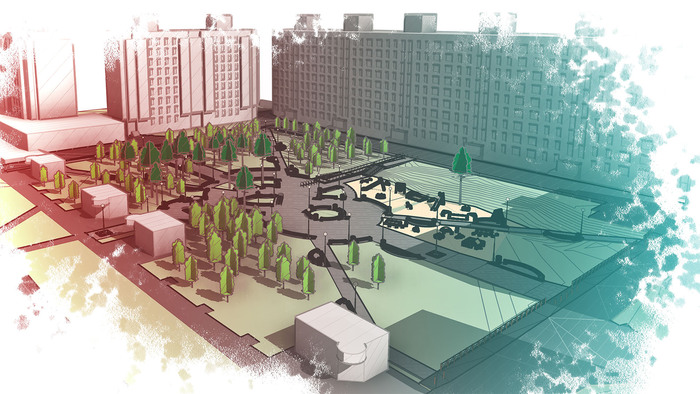

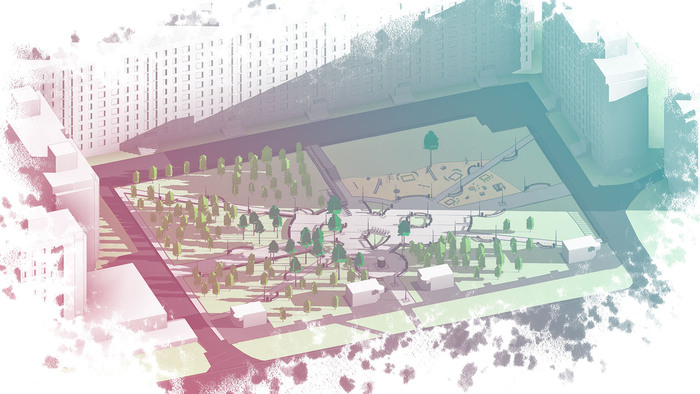

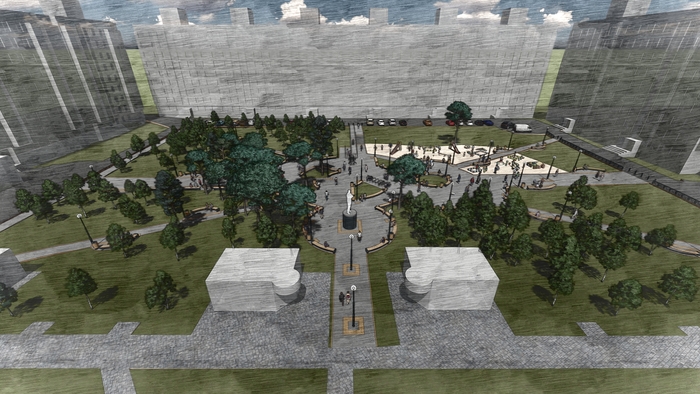

Первый вариант «Сферический». Ну надо же было дать название…

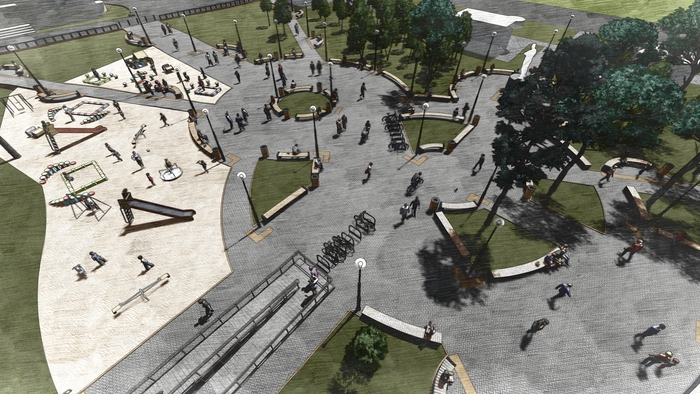

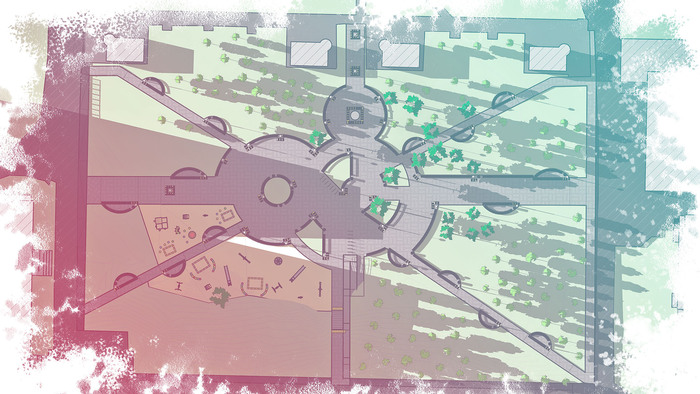

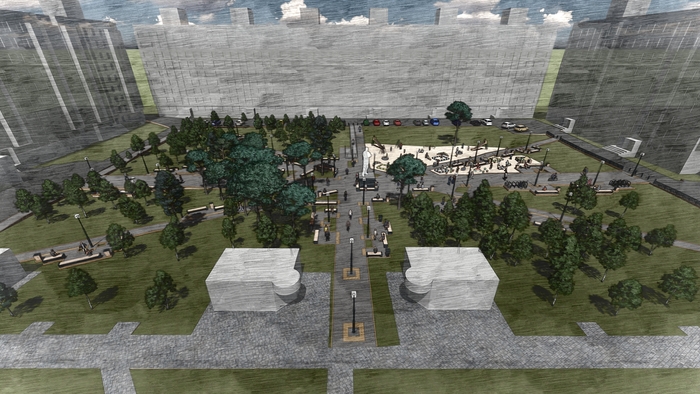

Второй вариант «Лучевой». Создать его было задумано с самого начала. Направления сохранены, но изменена планировка и элементы

Но ведь почти никто не знает, что в эскизах имелся и третий вариант (это первый на фото). Он был отклонен еще до моделирования

В общем итоге на реализацию по состоянию на сегодняшний день было истрачено более 43 миллионов рублей. В плане хоть каких-то подробностей скажу, что был поощрен премией в размере, приблизительно, 25 тысяч рублей. Радует, что это скомпенсировало мои затраты на приобретенное электронное «железо». К остальным вещам я отношения не имею. Более моего имени не было нигде. Сначала я сам избегал этого, так как не хотел оказаться в ответе за остальных участников проекта. Ну а впоследствии избегал злоупотреблением моими навыками и знаниями.

Информация с официального сайта Единой информационной системы в сфере закупок по объекту:

– проектная документация;

– благоустройство (1 этап);

– благоустройство (2 этап);

– благоустройство (3 этап);

– и еще...;

– благоустройство (4 этап).

Касательно модели отмечу следующие наблюдения:

1) как таковой информационной моделью, удовлетворяющей хотя бы на тот момент актуальным требованиям, проект назвать нельзя. Однако само наличие данных может быть использовано и откорректировано в случае необходимости.

2) перфекционизм и стремление приведения всех пропорций объекта благоустройства к одному коэффициенту и золотому сечению почти растянули срок разработки на год, так как были приступы прокрастинации. Работая с информационной моделью, нужно забыть про идеалы, несмотря на то, что BIM именно для этого и придуман.

3) семейства, использованные в проекте, создавались мною с нуля и были параметризованы до самих резиновых вставок. Это и привело к низкому быстродействию модели в использовании. Самое тяжелейшее семейство в проекте изогнутые скамьи, параметризованные на формирование в зависимости от радиуса закругления с регулируемой длиной. Имеет 2 вложенных семейства и автоматическое размещение досок в зависимости от протяженности дуги. Также была попытка создания семейства профиля для выдавливания поребриков в соответствии с ГОСТ (стесняюсь выкладывать, так как ей более 5 лет).

4) не менее интересны семейства детского игрового оборудования, так как помимо параметризации созданы типоразмеры согласно каталогу на данную продукцию. Сложность геометрической параметризации чуть ли не вынудило использовать шаблон семейства адаптивной типовой модели. При создании этих семейств возникла мысль формирования геометрически зон безопасности с соответствующим присвоением типового материала с настраиваемой видимостью для удобства размещения и предварительной наглядности.

5) антураж очень непрактичен и при создании моделей в программе для рендера не отображался геометрически при импорте. Поэтому стоит применять хитрости, как, например, вложенные семейства или линии модели для определения их местоположения.

P.S. Это последнее мое благо по инициативе и вклад в город, в котором я родился, вырос и пригодился. Хотя мало, кто будет знать о моем причастии к кусочку этого города. Как оказалось, даже СМИ указывает на то, что проектные решения разработаны подрядчиком. Я ничего не хочу всем этим сказать, кроме того, что я являюсь его инициатором и создателем. Это не было частью моей работы – это было моей инициативой как гражданина и радужнянина.

И так приступим. Обучающие уроки строго от и до с учетом ГОСТ-ов. Для начинающих!

Строим дом в AUTOCAD.

Первый урок рассчитан на ознакомление с изучением основных вкладок по работе в программе.

План дома в AutoCAD.Часть 1. Оси, слои, настройки программы.

В каждом видео не тупое построение набором линий. Мы будет отрабатывать полезные функции для ускорения процесса моделирования.

План дома в AUTOCAD.
Часть 2.Построение стен.
Функции:
Соединить
Расчленить
Фаска

План дома в AutoCAD. Часть 3.
Учимся строить окна.

Дверные проёмы

Проемы под витраж или остекление.

Бесплатные образовательные видео уроки по работе в программном комплексе AUTOCAD.

Все инструкции в картинках и на понятном языке

План дома в AutoCAD. Часть 4. Крыльцо. Размеры и размерные стили. Маркировка помещений. Площади
Учимся строить крыльцо, веранда, терраса.

Учимся работать с размерами и размерными стилями.

Маркировка помещений - https://yadi.sk/d/zfFmKWcHA1GeAQ дополнительный готовый блок.

Учимся определять площади.

План дома в AutoCAD. Часть 5.Таблица экспликаций помещений (ведомость).Название. Лестница. Штриховки

Пятая часть обучающего видео по созданию плана 1го этажа.

Создаём и работаем с таблицами. Конкретно создаём таблицу экспликаций.

Ставим название чертежа.

Знакомство с типами лестниц.

Создание и работа с штриховками

План дома в AutoCAD. Часть 6. Построение плана 2 этажа.

В данном видео рассматривается построение плана второго этажа в автокаде.

Пошаговая инструкция с комментариями.

Построение плана второго этажа в autocad выполняется на основе ранее выполненного плана первого этажа. На видео вы увидите корректировку плана согласно заданию по варианту. Отработка функций построения.

План дома в AutoCAD. Часть 7. Построение плана подвального, цокольного этажа автокад

Не забывайте смотреть видео по ссылкам. Построение дома с подготовкой проектной документации!

полный курс по построению плана дома в AUTOCAD

с чего начать AUTOCAD

всё о слоях в AUTOCAD

первое видео по построению дома в AUTOCAD

План дома в AutoCAD. Часть 8. Плана кровли .Построение и с объяснением. Видео урок по автокаду

Восьмая часть видео по построению плана дома в AUTOCAD!

Видео о базовом проектировании планов кровли в необходимых слоях (начальное видео не отобразило всплывающее окно....простите, но все показатели слоя я озвучил)

Если будет что-то непонятно, то опишите в комментарии

Вспомогательное видео по настройкам слоев в autocad

Простановка необходимых размеров и привязок. Отображение сеток осей и необходимых толщин линий.

Линии проекции двухмерных планов этажей.

Видео урок. Отработка навыков моделирования и проектирования в программном комплексе AUTOCAD.

План дома в AutoCAD. Часть 9. Создание скатной крыши (плоская крыша в продолжении к ролику)

Базовое построение крыши мансарды и чердака в autocad

Создание скатной крыши

Слуховых окон

Проекций

Сложной крыши

Определения Мансарды и Чердака

Данное видео учит базовым навыкам построения в строительных/архитектурных программных комплексах.

План дома в AutoCAD. Часть 9.1. Продолжение построения кровли (плоская)

Видео по построению скатной крыши в AUTOCAD. На примере плоской кровли.

Ранее было видео с построением скатной крыши

в нем есть все описания и понятия связанные с крышами.

И базовое построение кровли

План дома в AutoCAD. Часть 10. Базовое построение плана фасадов в AUTOCAD

Образовательное видео по построению плана фасада в Autodeck Autocad 2020

Базовое построение планов кровли

Создание слоёв необходимых для проектирования фасада

Проекции двухмерных отображений планов

Толщины линий (настройка и отображение)

Отображения и проекции

Окна (проёмы и заполнения)

Двери (проёмы и заполнения)

Остекления

Данное видео учит базовым навыкам построения в строительных/архитектурных программных комплексах.

План дома в AutoCAD. Часть 10.1.Интересные моменты по базовому проектированию фасадов в AUTOCAD 2020

Базовое построение проекций плана кровли на планы фасадов в AUTOCAD 2020.

Данные видео уроки будут полезны не только моим студентам, но и тем, кто просто изучает программы AUTODESK.

Пошаговое построение плана фасада в автокаде.

Фасады в autocad проектируются достаточно легко и просто

Оставляйте комментарии и свои царские лайки если вам нравятся мои видео.

План дома в AutoCAD. Часть 11. Разрез в АВТОКАДе на примере здания [часть 1] Без оформления.

В видео представлено базовое моделирование разреза.

Полностью пошаговая и актуализированная инструкция по работе с AUTOCAD.

Комментарии и все объяснения в видео присутствуют.

Отработка первичных навыков построения в программном комплексе

Обучения работе в программе автокад.

План дома в AutoCAD. Часть 11.1 Разрез в АВТОКАДе на примере здания [часть 2] Без оформления.

Базовое моделирование разреза.[Часть 2]

Создание плана разреза в AUTOCAD 2020

Пошаговая инструкция

Отработка первичных навыков построения в программном комплексе.

Крыльцо забыл, добавлю в видео по оформлению разреза!

Ссылка на плейлист по построению всего плана дома в AUTOCAD

Все видео структурированы и имеют соответствующие подписи и названия.

План дома в AutoCAD. Часть 12. Оформление фасадов в АВТОКАДе.[AUTOCAD 2020]

Видео содержит материал по базовому оформлению одного из 4-ёх основных фасадов с рассмотрением основных моментов.

Высотные отметки.

Штриховки.

Размеры.

Дополнительный материал (архив с штриховками и динамическими блоками)

и инструкция по добавлению

План дома в AutoCAD. Часть 13.Оформление Разреза здания в АВТОКАДе на примере здания. [AUTOCAD 2020]

В данном видео производится поэтапное оформление разреза здания, в данном случае Разрез 1-1.

Использованные слои:

Штриховка-цвет любой- всё активно - толщина линии для масштаба 1:100 - 0.25 (все линии видимые)

Название чертежа

Высотные отметки.

Штриховки.

Размеры.

Разрез кровли (флаг кровли)

План дома в AutoCAD. Часть 14. Чертеж [спецификации/схемы] оконных, дверных проемов и витражей.

В данном видео рассмотрен урок по построению спецификации или схемы заполнения оконных, дверных проёмов и витражей.

Поэтапное построение и отображение таблиц согласно ГОСТ Р 21.1101-2013. СПДС. Основные требования к проектной и рабочей документации.

Создание слоев и урок по выполнению.

Инструкция по созданию таблиц экспликации помещений согласно ГОСТ 21.501-2018

План дома в AutoCAD. Часть 15.Видовые экраны.Вывод чертежей на печать PDF.Ведомость рабочих чертежей

В видео вы познакомитесь:

Работа с видовыми экранами.

Сохранение документа в PDF.

Работа с листами, подготовка к выводу на печать.

Печать в черно белом виде.

Всё это вы сможете сделать в AUTOCAD
