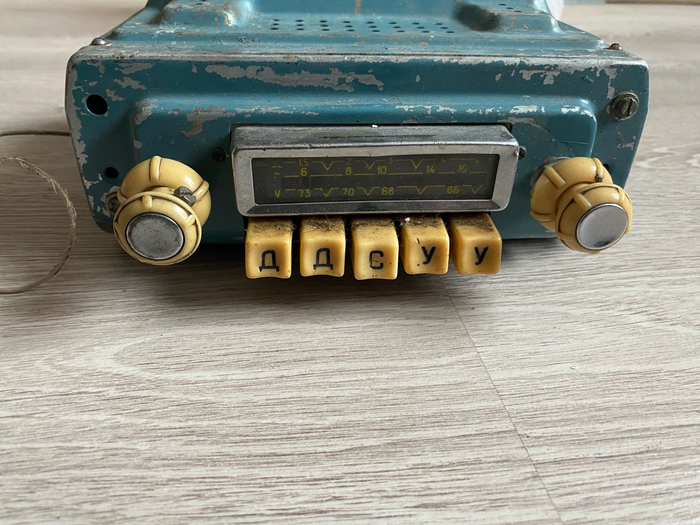

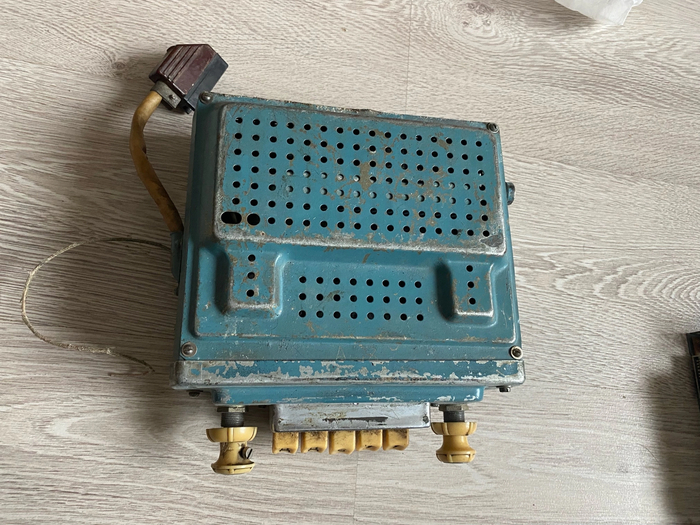

С какой-то барахолки 33
Скорее экспонат.
Для тех, кто любит жаловаться - Я ничего не продаю.
Показать полностью
2
0 просмотренных постов скрыто
Элитная аппаратура 50-х годов XX века - телерадиолы
Иметь такую аппаратуру в доме считалось пределом мечтаний. Телерадиола была не просто радиокомбайном, а показателем общественного статуса хозяина. Между тем, изначально такой класс аппаратуры задумывался как вариант удешевления для покупателя.
Все началось с изобретения радиограммофона. В отличии от патефона, у него был уже электромагнитный звукосниматель, усилитель и громкоговоритель. К тому времени уже у многих в пользовании были радиоприемники. Вот конструкторы и предложили вариант удешевления: для радиограммофона и радиоприемника использовать общий усилитель с громкоговорителем. Так появился первый радиокомбайн-радиола. Правда, сначала в СССР использовали другое название: электрорадиограммофон.
Первый электрорадиограммофон СССР
Короткая справка:
Радиола-это название модели радиоприемников американской фирмы RCA и в нем проигрывателя пластинок не было. В 1929 году RCA купила производителя граммофонов Victor и выпустила радиоприемник Radiola с электрограммофоном. В СССР "радиола" прижилась как название класса аппаратуры.
В конце 40х годов начинается массовое развитие телевидения. Конструкторы тут же предложили объединить телевизор с радиолой. Первой серийной телерадиолой стал "Ленинград Т-3" 1948 года выпуска.
Хотя телевизор в нем был очень скромный-31 см по диагонали, но для тех времен это было круто. Четырехламповый усилитель выдавал 8 ватт мощности на двухполосную акустику.
Следующим производителем телерадиол стал Минский телевизионный завод, выпустивший в 1955 году теле комбайн под маркой "Беларусь-1". Созданный на базе серийного телевизора "Беларусь", телерадиола получилась очень скромной и бюджетной.
В последующем Минский телевизионный завод неоднократно модернизировал телерадиолу и выпускал до начала 70х годов
Еще одним производителем, долго выпускавшим телерадиолы, стал Куйбышевский (Самара) завод "Экран.". В 1959 году там начали выпускать телерадиолу "Жигули-59".
В телерадиоле использовали серийный телевизор "Старт-2" и радиолу "Жигули", электропроигрывающее устройство которой разместили в отдельной нише. Большие размеры корпуса позволили разместить шикарную акустику: два широкополосных динамика на передней панели и два высокочастотных динамика на боковых панелях.
Аппарат был всем хорош, но слишком велик для советских малогабаритных квартир. Видимо поэтому с 1961 года начали выпускать более компактную телерадиолу -"Концерт"
По характеристикам аппарат соответствовал второму классу. Интересный момент: телевизор выпускался отдельно под маркой "Радий" и стоил 324 рубля, а телерадиола стоила 384 рубля.
С 1966 года завод начинает выпускать новую модель телерадиолы-"Лира"
Кроме схемных изменений и нового дизайна корпуса добавили возможность подключения пульта дистанционного управления и приставки двухречевого сопровождения.
С 1959 года начинают выпускать телерадиолы на Харьковском телевизионном заводе под маркой "Харьков"
Схема телевизионного приемника использована от горьковского телевизора "Радий-А", выпуск которого освоили годом ранее. Радиоприемник всеволновый, второго класса. Цена аппарата -3600 дореформенных рублей.
Больше всех не везло Московскому телевизионному заводу. Еще в 1958 году они разработали уникальный радиокомбайн "Алмаз-202"
Кроме первоклассного радиоприемника и замечательного телевизора, в комбайне использовался интересная панель проигрывателя "Яуза". Легким движением руки проигрыватель превращался в магнитофон.
Однако замечательный радиокомбайн не получил разрешения на серийное производство.
Через год создали новый радиокомбайн: "Кристалл-101"
Однако выпуск опять ограничился опытной партией около 100 штук. Следующую модификацию "Кристалл-103" выпустили еще меньше-38 штук. Через год выпустили "Кристалл -104", но так же ограничились опытной партией в количестве 82 штуки. Этот радиокомбайн мы видим в фильме "Кавказская пленница".
Так же не повезло разработке Горьковского завода им. Ленина-телерадиоле "Призма". В 1961 году была выпущена опытная партия 150 штук. На этом и ограничились
К началу 70х годов мода на комбинированную аппаратуру поменялась-телевизор оттуда исключили. Так закончилась эпоха бытовых монстров- телерадиол.
У элитных радиокомбайнов был существенный недостаток: при выходе из строя общего модуля (усилитель, блок питания или акустика) переставала работать телерадиола полностью.
Показать полностью
15
Ламповая радиола “Урал-112” выпускалась на Сарапульском радиозаводе им. Орджоникидзе с 1974 года
ИСТОЧНИК - атмосфера прошлого столетия.
3d модель радиолы ламповой Урал-112
наполировал полигоны
Радиола сетевая ламповая "Урал-112" выпускалась с 1974 года. Приёмник рассчитан на приём в диапазонах ДВ, СВ, КВ-I, КВ-II и УКВ
12.894 mid-poly
4K PBR текстура
Показать полностью
6
Музыкальная пауза
Урал 53г и Славянский Мотив (Вазори-Жерар) на французском языке.
Теплого лампового звука вам в ленту!) Сдобренного гудроном, картоном и сваркой навесного монтажа))
Уж 70 лет минуло, а он всё поёт, хоть и выглядит потрёпанным. Решил, что реставрация убьёт историю жизни этой радиолы, поэтому оставил всё как есть. Лишь цоколи ламп пришлось пропаять - отвалились.
Показать полностью
Жива, старушка...
Расчехлил... Не бита, не крашена. )

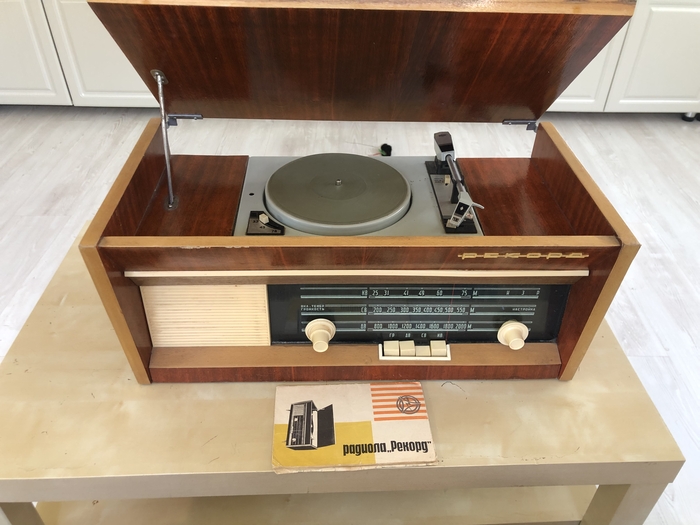

Радиола «Рекорд». Обслуживание
Доверили мне обслужить и актуализировать в нынешних пользовательских реалиях ламповую радиолу рекорд , середины 60-х годов выпуска. Радиола дорога владельцу как память о детстве, попросил запустить ее и по-возможности внедрить современный FM диапазон радиоволн и Bluetooth адаптер для сопряжения с смартфоном (Яндекс музыка и прочее). Ну, что же приступим!

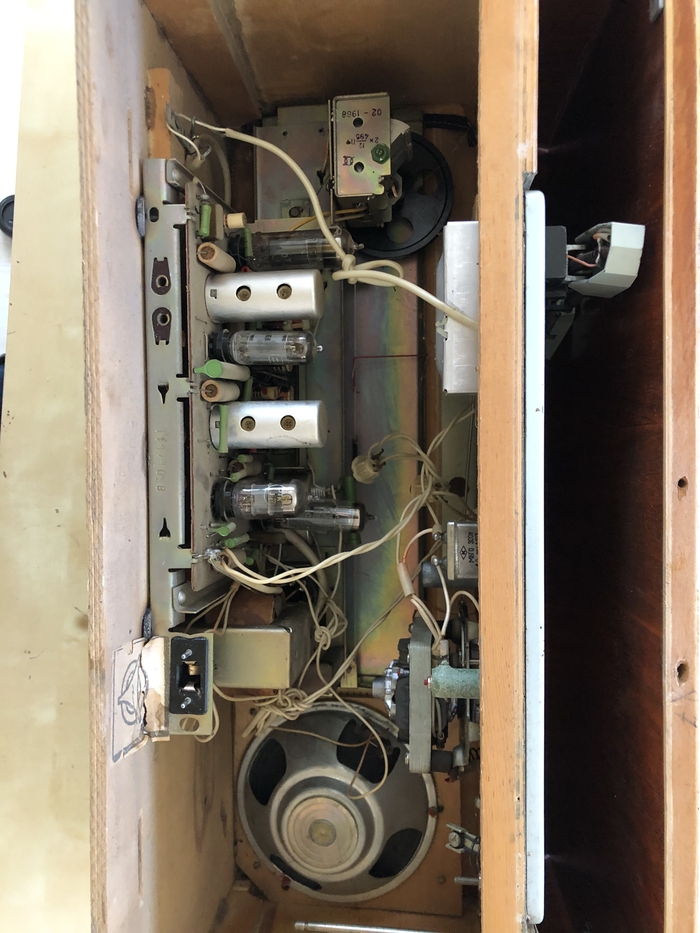

Начнем с разбора о осмотра комплектности и наличия/отсутствия механических поломок

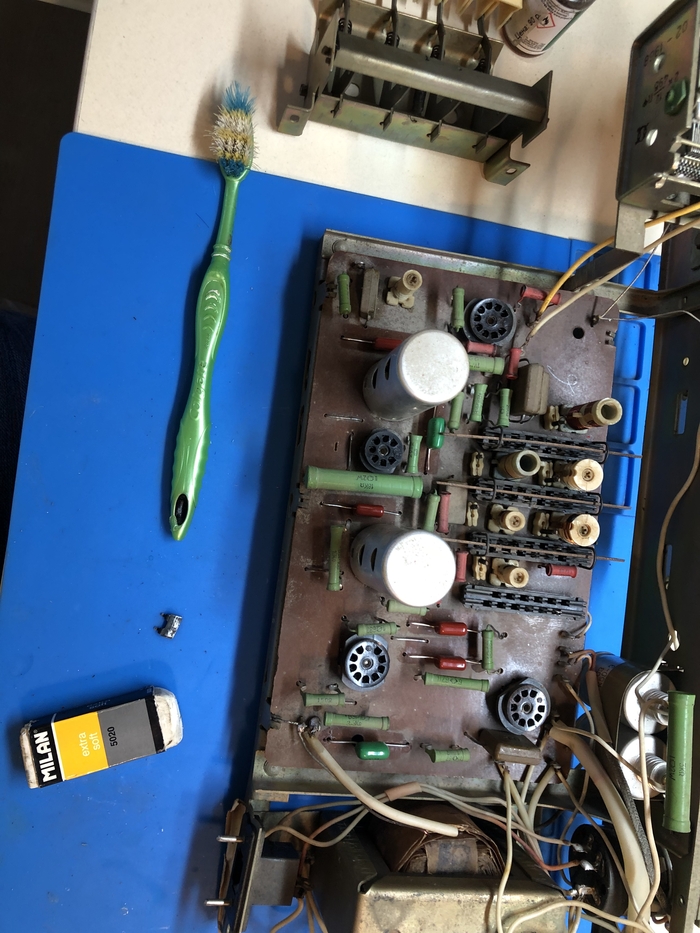

Все на месте, видимых дефектов не замечено. Вынимаем шасси, разбираем, осматриваем, замеряем напряжения в контрольных точка, согласно схеме, делать это нужно на этоп этапе без электронных ламп:

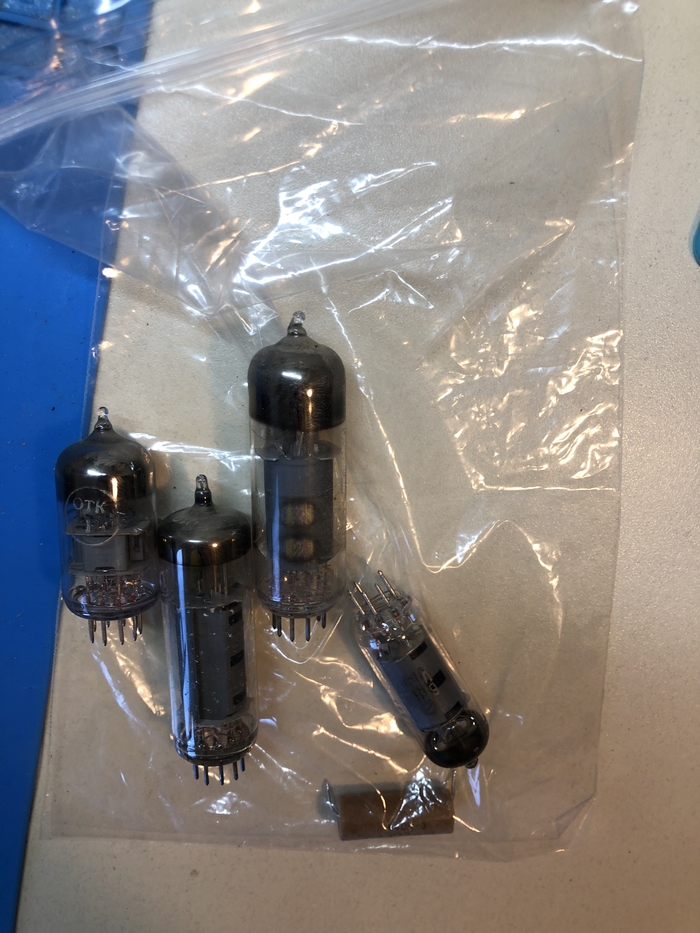

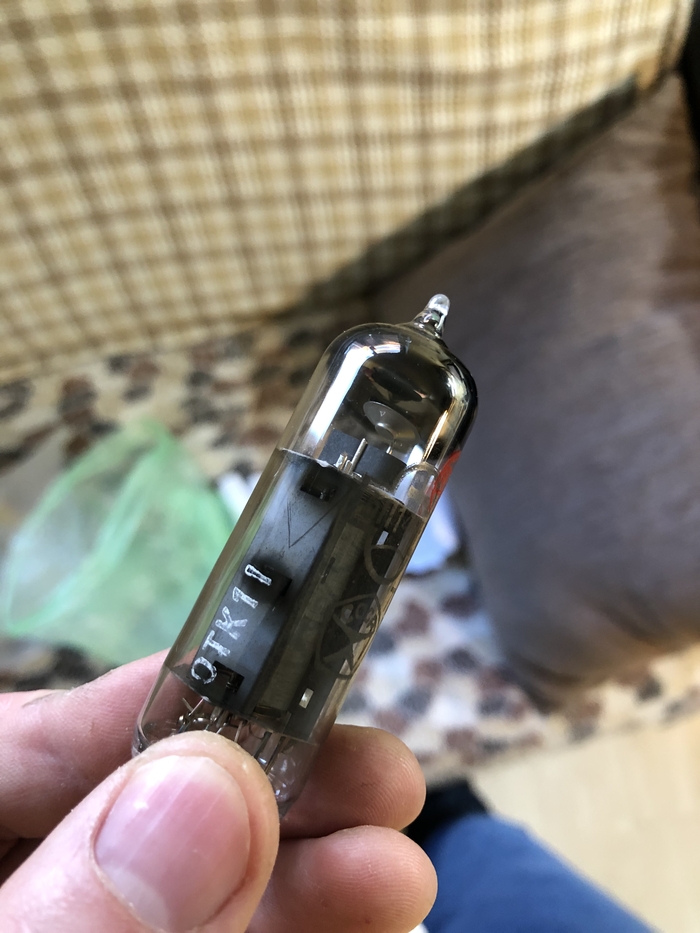

Сами лампы как видно родные и по характерным темным разводам на колбах имеют солидную выработку их нужно заменить на не бывшие в работе лампы (благо их есть у меня в небольшом запасе):

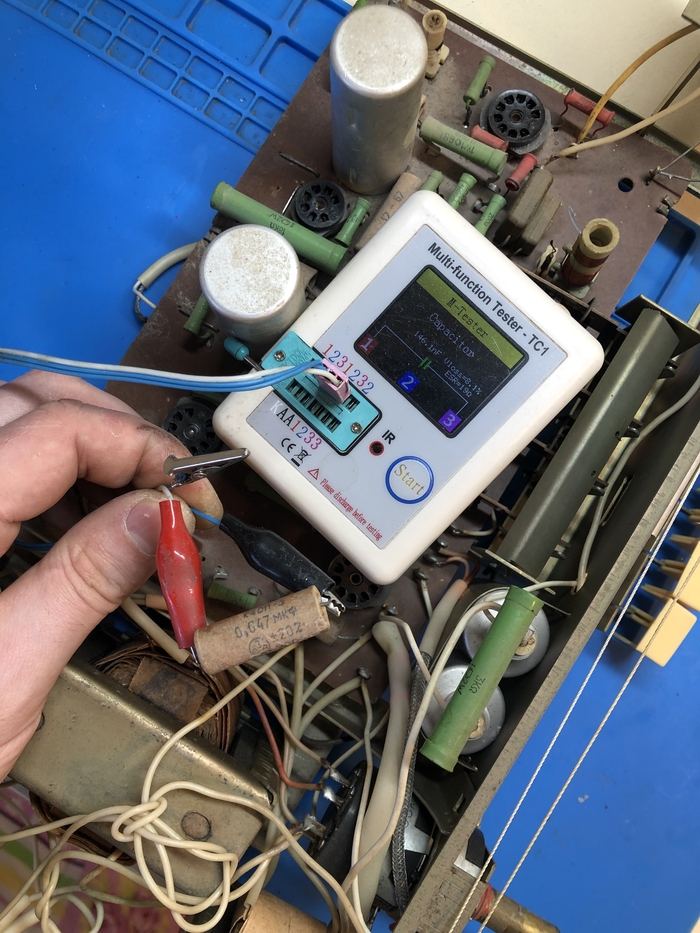

Конденсаторы неполярные и полярные нужно заменить на современные с такими же номиналами электрической ёмкости, родные показывают значительное отклонение от изначальной ёмкости:

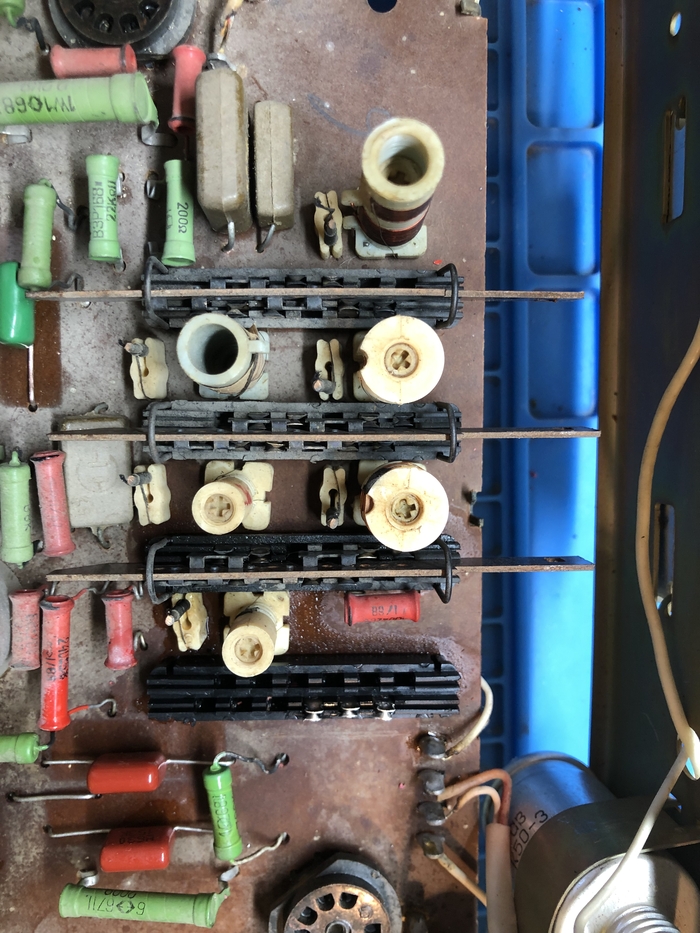

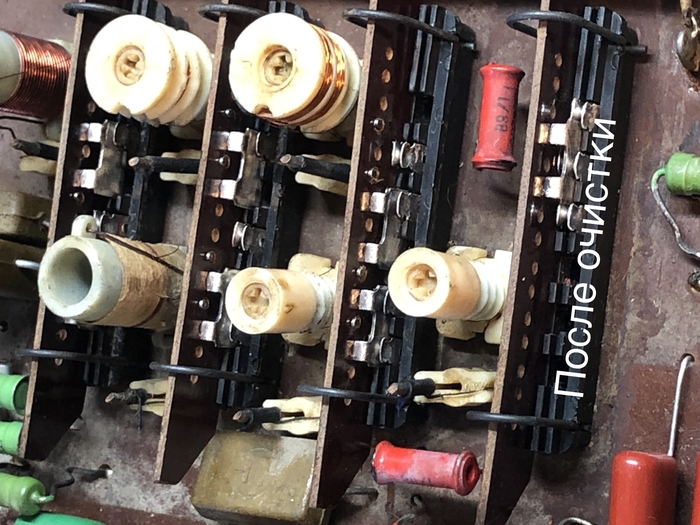

Все контакты групп переключателей были сняты вычищены от окислов:
Ну, вот приемник ожил, стоит отметить, что здесь нет привычного для современности FM диапазона, а есть только AM, который увы уже почти совсем неактуален:( Также проверил работу усилителя звуковой частоты подключив на вход «проигрыватель» музыку с ПК:

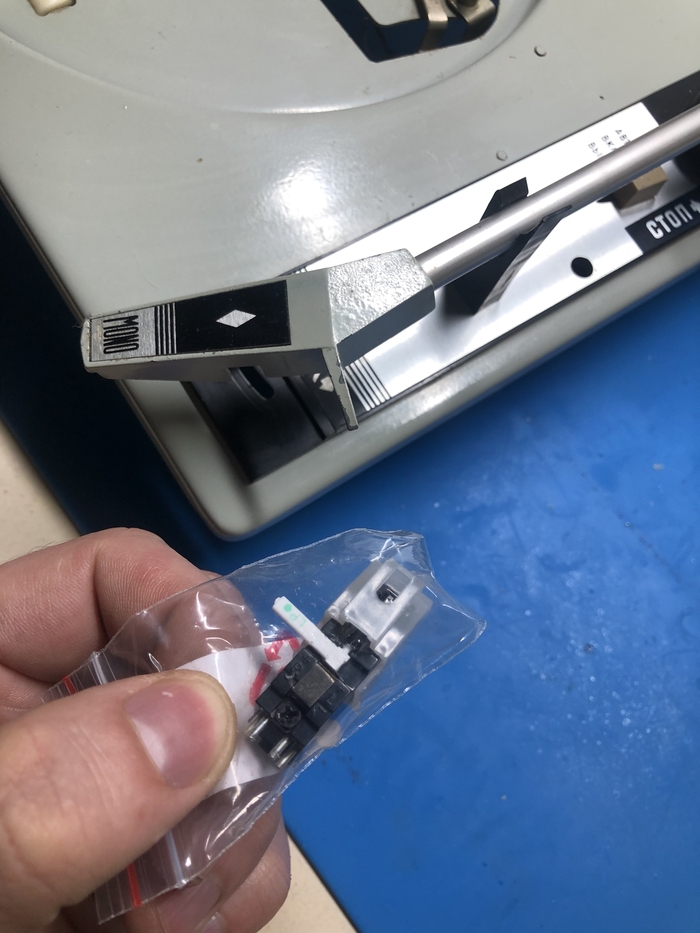

Проигрыватель оказался без иглы, выход установка китайского звукоснимателя с алиэкспресс:
Механику его почистил и смазал. Собираю все воедино:

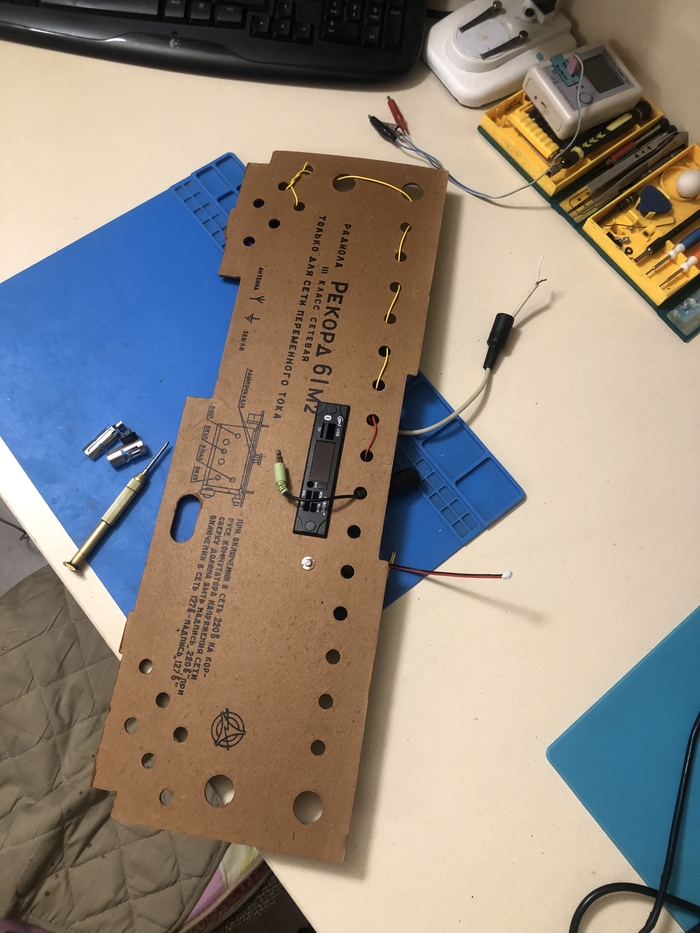

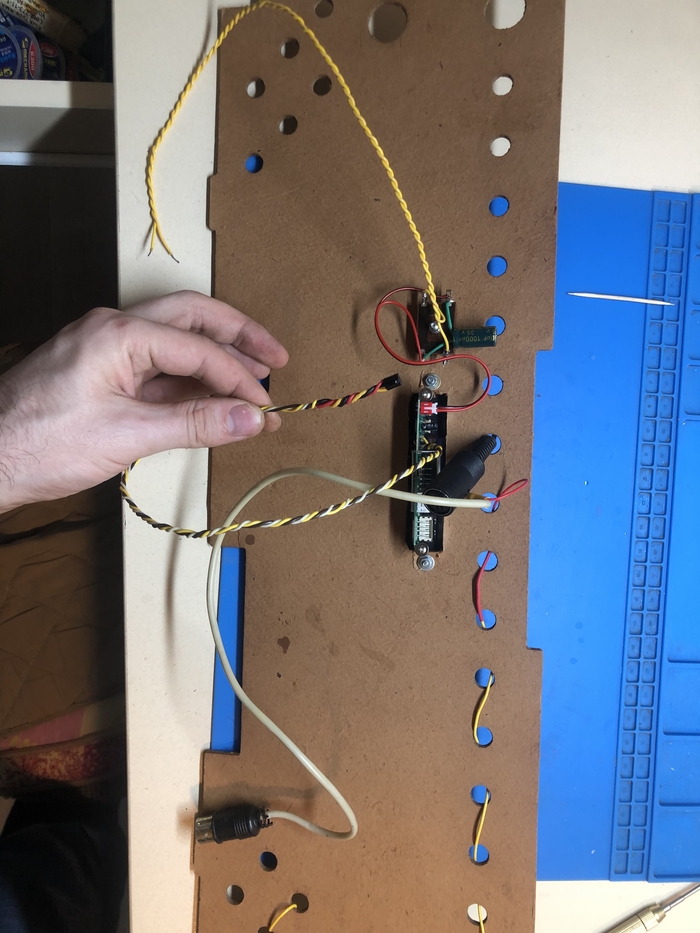

Время придумать как закрепить и запитать китайский многофункциональный fm/Bluetooth модуль, решил закрепить его на задней панели с возможностью его отключения:

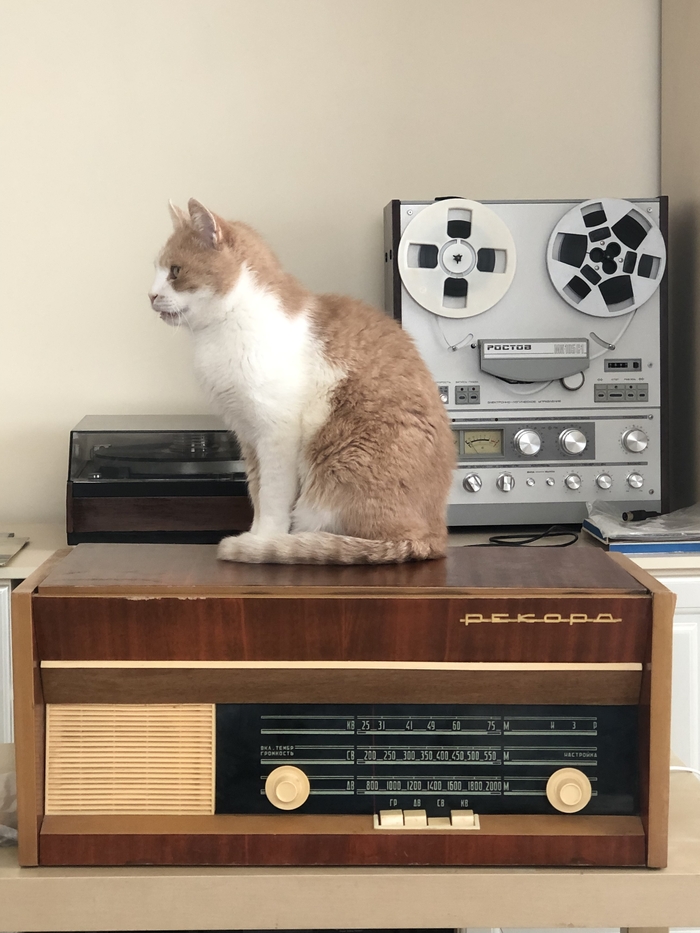

Итого аппарат был обслужен в течении 3х дней и передан владельцу:) Очень повезло, что радиола хранилась в сухом помещении и имела можно сказать первозданный вид, но как и любая техника с годами требует обслуживания. Пришлось еще подкорректировать режимы выходной лампы УНЧ 6П14П, анодное напряжение не поднималось выше 170В, а должно быть около 250В, корректировка была произведена путем уменьшения сопротивления резистора в блоке питания служащего дросселем фильтром и токовым балансиром. Контуры супергетеродинного приемника я трогать не стал, нет навыков в настрой радотракта и соответствующего измерительного оборудования.
Благодарю за внимание! Всем добра, здоровья и удовлетворения от творчества!
