Вообще, обычно просьба заказчика довольно туманна, и чаще всего содержит только название корабля, размер, детализацию ( Да, бывает и лучше, хуже очень редко)

В данном случае мне повезло - мне были даны потробные ТТХ, включая то, что это именно американская версия ( от английской ее обличает довольно много мелочей).

Еще одним плюсом было то, что в сети возможно найти довольно много информации по прототипу - монографии, чертежи, фото.

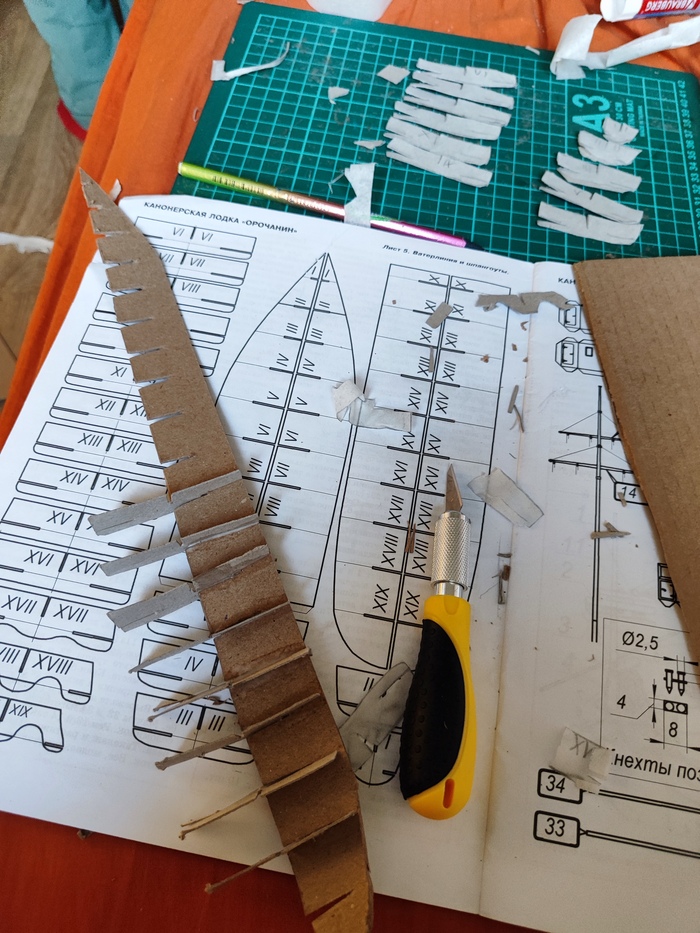

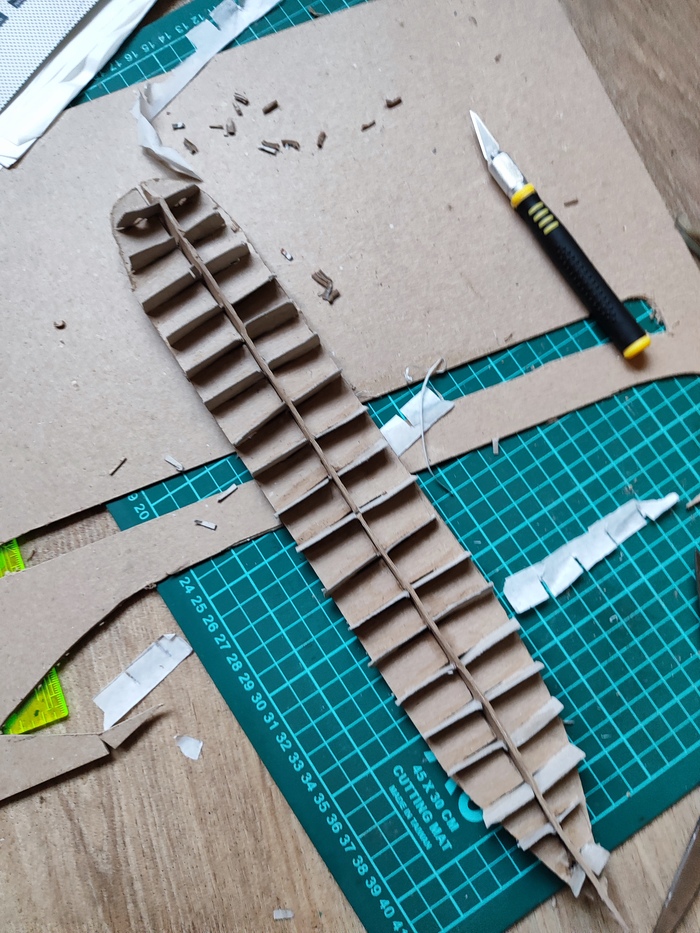

Поскольку размер модели должен был приближаться к метру, было решено использовать шпангоуты и заполнением шпаций пеноплексом. После чего модель покрывалась эпоксидной смолой.

Очень долго думал над тем, как лучше сделать рубку, но в итоге собрал ее из полистрола разной толщины

а вот вооружение и мелкие детали я сделал уже на 3D принтере.

окраску я сделал согласно имеющимся фотографиям, постаравшись придать аутентичный вид.

В целом, на макет я потратил порядка шести месяцев, работая по восемь-десять часов в день. Это был крайне интересный опыт, особенно учитывая, что это моя первая работа в проектировке. до этого я лишь собирал то, то проектировали другие люди, и именно блыгодрая этому опыту я выработал свои нюансы работы, главный из которых - больше штифтов богу штифтов))

На пальцах: Дописал пост и решил что стоит уточнить в начале. Это макет дамбы. в разрезе, из земли в самом высоком месте.

Небольшой повтор материала

И так, у нас была задача следующего плана: Создать макет с образовательными целями для ВУЗА. Макет должен быть прочным, лёгким, долговечным, не портится от прикосновения и попытки его помыть, пережить попытку собрать и разобрать человеком без понимания механики (даже детьми) это удалось и тест 7 летними детишками пройден успешно.

И так, у нас есть простой рендер предстоящего макета. Он имеет 2 стороны, разборную конструкцию, детали укрупняются для сборки на вставки. Тут они белые, для моего удобства.
Что это и зачем оно более подробно описано в постах выше

Материал макета и технология производства: Макет был создан под печать на 3D принтере технология FDM. Принтер старенький, и бюджетный но успешно за 6 дней смог прожевать 2,5 катушки пластика и не создать брака.

Раз постим в лигу 3D печати, настройки в студию!

Материал: PLA от Anycubic. Цвета какие были в наличии сроки горели.
Настройки: 3 периметра, слой 0.2 мм, поток 10 кубо-миллиметров в секунду, слайсер Пруша, заполнение гироид 5%, дно 4 слоя, крышка 7 слоёв.
Сопло: Треугольники 0,4 мм, сами периметры 0,5 мм.
Допуски: Считаю по умолчанию что они 0,05 мм. Для пазов выбирал именно их. Для стыковки деталей в пазах зазор выбран в сумме 0,8 мм, для легкости сборки.
Пазы: Паз прямоугольный, в сумме 30 мм длиной , 10 мм глубиной, имеет фаски по краям по 10 мм, под 45 градусов, для самоцентровки. Получается форма равнобедренной трапеции.

Печать макета или как не спать 6 дней!

Я нервный человечек, и работа свалилась внезапно и короткий срок, а я не на зарплате. Поэтому ближайшие 144 часа работы принтера были тяжкими.
- Встать в 4 часа ночи чтоб продолжить печать? Да конечно!
- Проснутся из-за того что принтер затих? Естественно!
- Приснилось что принтер выдал брак на последних 5%? Конечно! Два раза было, после чего шёл проверять печать.
Ну посыл я думаю понятен, было нервно ведь сбой в электросети тоже критичен.
А дальше фоточки!

Выбор краски для макета и как на этом не раззориться?

Я впервые выполнял столь масштабную работу. И у меня встал вопрос: "А чем красить эту дубину?! "
Так ещё работа будет в квартире и желательно не встретить при этом всём Чебурашку вместе с старухой Шапокляк надышавшись 646 растворителем. Противогаз есть, но вот перспектива работы в нём часов 50 такая себе, да и коты не заслужили участи токсикомана.
Художественный акрил? Но никто не может дать гарантий, что оно не полиняет от УФ, и можно будет мыть. Да и стоит достаточно много по ожидаемому объёму работ и расход на квадратный метр учитывая по тюбикам хороший.
Краска для миниатюр и моделей? Туда-же.
Итого решил, что нужно что-то акриловое, на воде стойкое к УФ и истиранию.
Посетил 3 больших магазина, один торгует в основе своей красками, клеями и т.д. Там тоже колдовал колдовал, не выкладывал по итогу ничего. Идею мне подкинули в небольшом канцелярском магазине, взять строительную краску и колеровать самому (продавец сама росписью чего-то занималась на даче и порекомендовала идею). Лучшая и бюджетнейшая идея!
И с этой мыслей зашёл в Леруа, и нашёл это чудо, то что надо! Подумал я и взял ведро!
А реале колдовал на сайте пару дней по часу или два , подбирая варианты.

В результате выбора краски имеем:

• "Акриловая эмаль Радуга для пластика, окон ПВХ, база А", можно мыть, можно красить ПВХ окна без грунта и наждачки, прочная, сохнет меж слоями час, полностью 2 часа. За неделю набирает прочность. (По результатам после высушивания в течении недели получилось прям непробиваемое покрытие, выдержит 2-3 падения на бетон без сколов вероятно).

• Стоимость краски 0,9 литра, 620 рублей. Короче бюджетненько.

• Колоранты любые на вкус и цвет дают нужный оттенок, ещё многие подходят для окрашивания стен вне здания, значит стойкие к УФ и не выцветают. Цены за цвет очень разные.

Грунт и PLA:
Я баялся за адгезию краски к пластику (скорее всего зря), особенно на торцах. Один был снят с зеркала, второй как крышка и имели достаточно высокую гладкость поверхности.
Перебрал много вариантов красок по дереву, металлу, модельные и т.д.
Самый оптимальный грунт что я нашёл оказался в строймаге в отделе красок, стеллаж для творчества. (удивительно, но 90% всего куплено в Леруа в одном ряду).

• "ATURI Грунтовка декоративная адгезивная Aturi 730 г" Декоративный грунт для работы по стеклу. Акриловый на водной основе, держится люто. После высыхания не смывается ни водой, ни мылом, ни ацетоном, ни вайт спиритом, ни чистым изопропилом. Но это опытс смывания с пластика после наждачной бумаги. Стойкая зараза, пока не высох моется водой без мыла, когда высохнет только нож или наждачка.

• Стоимость 918 рублей, хотя расход у него малый, и на всё про всё у меня ушло 40 грамм. Без шуток, я взвешивал по ювелирным весам краски в банках для колеровки.

• "Набор кистей для рисования, 5 шт." ШИКАРНЫЕ кисти! Мягкие, моются хорошо, не пушатся, не расклеиваются, стоят набор 150 рублей +-.

• Наждачка устойчивая к воде "DEXTER", показала себя хорошо.

• Скотч для деликатных поверхностей тоже показал себя хорошо. Краску не отрывает, на пластике держался нормально.

Финишная прямая! Дело за малым осталось только всё покрасить!

Ну вот мы и у долгожданного этапа, краска. Но не всё так просто и нужен грунт, а ему нужна наждачка. Вот так вот, а вы думали? :)

Между печатью, и краской. В этапе сборки было упущено описание счастья шкурения всего макета под водой. До кучи горячую воду отключили, отвал рук! Ну обработка ножом, косячков и выправление допусков.
Ох как-же прекрасно понимать, что работы осталось на примерно сутки описать сложно. Учитывая что вообще путь по его созданию начался в Феврале, и бумаги концепты и прочее побарахтались с бюрократии 90% времени.
Сложно описать, но я работал с удовольствием, а это главное.

Обработка наждачкой 12 часов. (седьмой день производства), наждачка, обезжиривание грунтовка ещё 10 часов (восьмой день производства) и 14 часов окрашивания (девятый день производства). И в конце пару дней по 3-4 подхода с красками по часику.

Сейчас фото промежуточных работ, а там будет колеровка и сама окраска.

Колеровка

Дёрнул меня чёрт за ногу заняться этим в ручную, всё было бы плохо не будь ювелирных весов.
Вообще не сложный процесс. Читаем инструкцию краски, колеры, берём баночку и бумажку. И Тщательно записываем, колорант (название, масса) для каждого цвета, и массу изначальной краски. Я смог добиться следующих цветов.

• Тёмно серый - крупный гравий

• Серый переходный слой (гравий мелкий)

• Светло жёлтый песок уложенный человеком.

• Тёмно жёлтый природный слой песка и отложений, не тронутый человеком.

• Коричневый глина/суглинок (водоупор) природный не тронутый

• Оранжевый глина /суглинок (уложенный человеком) только в противофильтрационных элементах. У нас макет дамбы в разрезе всё-же.

Правда укрывистость светло жёлтого и особенно оранжевого КРАЙНЕ НИЗКИЕ оказалась.

Планировалось красить в 2 слоя. Но вышло что из-за не возможности отдать работу в Пн и Вт, она была у меня ещё 2 дня и я просто ковырялся доводя эти цвета до однородности :)

Ну из-за внутреннего желания сделать хорошо, да ещё и задержка удачно оказалась решил подшаманить детальки, и подкрасить и подшкурить всё это мракобесие пока мягкое.

Позже я понял, что ещё клал оранжевую краску слишком толстым слоем чтоб компенсировать укрывистость из-за чего спустя время она пыталась собраться в капли.

Вылечил это просто, покрывая множеством сверх тонких слоёв, что сохли по 10 минут. По итогу на этих деталях их оказалось от 7 до 19 штук.

Результат!

В последний путь!

Самое последнее фото сделанное мной, с стой желаемой работой. Даже не смотря на кучу трудностей я доволен ей, проделанным титаническим трудом.
А главное, что я приложил руку к повышению качества высшего образования в своей родины! Лучшей, любимой, единственной, неповторимой родины.

Если пост задёт людям выпущу фотосет из кабинета где он поселился.

Спасибо всем кто прочёл данный пост целиком.
Спасибо всем кто просто пролистал картиночки, и проявил интерес.
Огромное спасибо тем, кто к моему удивлению проявил актив на начальном этапе и даже следил за информационными постиками.

Я вот уже неделю колдую над аэрографом, и желанием что-то покрасить. Да и надеюсь выйдет ещё разок ввязаться в макеты на заказ.

Буду рад комментариям, да и обратной связи в общем.

С вами был Vik.Kasper, не прощаемся уверен мне будет, что ещё показать вам в дальнейшем.

P.S. Только сейчас узнал, что есть ограничение на количество фото, и я уложился в 24 из 25.
Сижу пишу пост 3й день, перечитываю, редактирую. Радуюсь что смог осуществить мини мечту с макетом.

P.P.S.
Я ещё задолжал там однмоу человеку пост про энергетику и почему ГЭС делают ток дешевле. Я помню, запилю упрощенный ликбез.

Данный макет позволяет продемонстрировать форму, и масштабные размеры ПФУ.

ПФУ - Противофильтрационный Элемент.

Вообще есть несколько типов плотин по определению "СП 39.13330.2012; Стр.2; Таблица 1":

1. Земляная насыпная - наш случай

2. Земляная намывная

3. Каменно-земляная

4. Каменно-набросная
   При желании запилю отдельные посты про обобщенные особенности каждого типа. Также могу при необходимости рассказать почему ГЭС делают ток дешевле. "на 90% не потому что они его вырабатывают".

На модели можно видеть три типа компоновки внутреннего строения:

• Земляная плотина с "Ядром"

• Земляная плотина с "Экраном"

• Однородная земляная плотина

  Согласно "СП 39" это изображения А-Д-Ж. См. Конец. Рис 5-6-7.

Что это за трапеции я не понимаю, плотина же выглядит как большая сосиска!
Да верно, сооружение в жизни выглядит как большая по протяженности насыпать. Но если взять эту насыпь и вырезать в ней самое высокое сечение. Мы получим что-то на подобии макета.

Вроде понятно но непонятно.
Сейчас покажу, вот для ещё большего понимания. У нас есть рельеф, и глухая дамба с быстротоком. Данная модель не является существующей конструкцией, так что здания ГЭС и водослива тут нет.

А теперь представим, что мы посередине разрезали и землю и сооружение.

А вот и наша любимая трапеция! Теперь надеюсь стало понятнее почему все схемы выглядят именно так. И почему так выглядит макет.

А как получить три конструкции?
У нас есть отдельно 2 стороны макета, на одной у нас покрашен "Экран" в условный цвет глины, с другой нет. Дорога и берега съёмные, и состоят из 1 части на заглушках.
Снимаем дорогу, берег, вынимаем ядро и перевернув ставить обратно.
И получаем, что у нас нет, ни "Ядра" ни "Экрана" из грунта!
Не поверите, студентам сложно это объяснить.

Из чего сделано ядро и как оно держится?

Фактически данный тип устройства может быть создан из:

• Глины

• Суглинка

• Супеси

• Мелкого песка

По сути оно держится за счёт пологого края, с заложением 1:3 и 1:3,5.
Возводится конструкция послойно в зависимости от грунта по 0,2-3 метра за раз, уплотняя грунт, при необходимости закладывая контрольно-измерительную аппаратуру.

Зачем ступеньки на 3д модели?
Эти ступеньки называются "Берма", фактически это плоский участок слона шириной 3-15 (на самом деле сколько вам надо) метров. Необходимо, для прокладки коммуникаций, проезда техники, увеличения устойчивости сооружения. Это основные применения. Обычно размещается раз в 8-15 метров по вертикали. Для удобства на 3д модели раз в 10 метров. На разных откосах может быть разный шаг.
ВАЖНО! На склонах и бермах не должно быть: кустов, деревьев, лавочек (это не место для отдыха, там вообще не место не работникам), наледей зимой, постоянных ручейков, более яркой и высокой травы, трещин и оползней и т.д.

Спасибо за внимание.

Надеюсь было интересно и получилось немного пролить свет, на странную конструкцию.
Я старался рассказать без излишних замудрений, и углубления в дебри конструкции.
И на последок, фото того, что успело напечататься.

Позже или выкачу по просьбам ещё что-то, или начало и итог сборки.

Рисунки из СП, да они шакальные!

- оргстекло 2мм

- акриловые краски

Также в последующем планируется вставить туда светодиоды

PS красил и собирал не я, я лишь проектировал :)
