Привет, Пикабу! Этим постом я завершаю тему электрики на раннем автобусе ЛиАЗ-677. Кто не видел, обязательно посмотрите, как мы восстанавливали его родной селеновый выпрямитель и люминисцентное освещение.

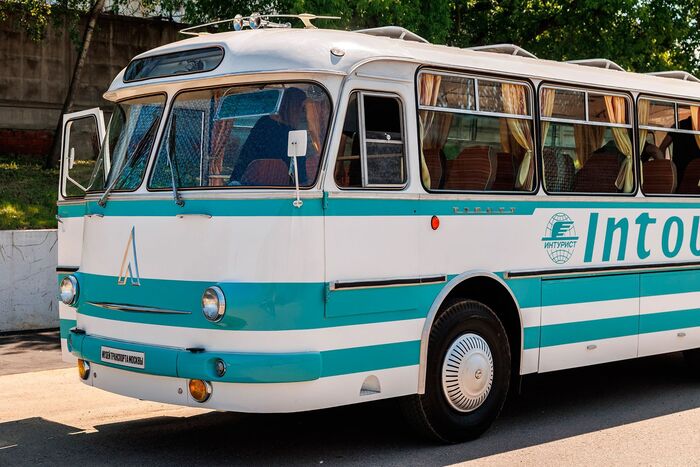

И вот, мы вновь в мастерской Вегабус. Лёня уже своим ходом заезжает в бокс. За рулём Пётр Петрович.
К сожалению, из-за проблем с предохранителями и зарядкой, люминисцентное освещение салона почти полностью отвалилось:
Будем лечить. Вот так выглядит его родная панель предохранителей: одни жуки и прогары
Разметим все провода, какой куда был подключен. Даже если что-то подключено неправильно, исправлять будем потом.
На вновь сделанной реплике этой панели приведём в соответствие шинки с обратной стороны: понять, что они соединяли, можно было только сняв панель.
Новая панель установлена. Начинаем расключение проводов.
Всего предохранителей - 18, из них используются только 15, три последних достались в наследство от самой ранней версии автобуса, где люминисцентных ламп было в 2 раза больше.
На первом предохранителе должны висеть повороты, стопы и зуммер остановки по требованию.
На третьем - трафаретницы и освещение задней двери:
На 4-м - карлсон в кабине:
На 5-м освещение кабины водителя, освещение моторного отсека и розетки для переносной лампы.
На 6-м и 7-м висят две катушки возбуждения генератора. Всё это было сделано через соплю в обход предохранителей, так что пришлось возвращать оригинальную проводку:
На 8-м висит панель приборов со всеми её лампочками и показометрами:
На 9 - фары, на 10 - габариты.
На 12 - дежурное освещение в салоне:
Ну и, наконец, на 13, 14 и 15 висит люминисцентное освещение. 16, 17, 18 - как сказал ранее, резерв.
Вот так выглядит полностью расключённая новая панель:
Теперь разберёмся с зарядкой, ибо на холостых она почти совсем пропадает. Для этого надо настроить реле-регулятор РР-5. Настраивается оно путём подкручивания барашков по часовой стрелке на реле, которые натягивают пружины якорей. За напряжение отвечают два дальних реле:
После настройки напряжение заряда на холостых не падает ниже 14 вольт.
Теперь переходим к приборке. Тут надо было подключить неподключённые часы, исправить кое-какую коммутацию и подключить несколько сигнальных лампочек, в частности, указатели работы панели приборов (зелёный глазок на спидометре), указатель дальнего света (почти не видимый синий):
Лампа индикации перегрева воды в радиаторе тоже отсутствовала:
В отсек с предохранителями вернули реле защиты, и теперь автобус можно завести только на положении "нейтраль" селектора ГМП, а не на любой передаче, как было ранее:
С заменой панели предохранителей и настройкой реле-регулятора в салон автобуса вернулся люминисцентный свет:
И на этом проблемы с проводкой у этого автобуса закончились :) Лёня поехал в новую жизнь.
