Часть 1

После небольшого казуса с предыдущей частью, продолжаем разговор.

Разбираем голову, и лицезреем что же там наворотили дорогие китайцы...

Скидываем кожух, и видим...
Подающий механизм титан, не лучший но сойдет, хотэнд, вентиляторы...

По поводу вентиляторов скажу сразу - как повезет. На всех моих трешках стоят они одной и той же фирмы, что 3010 на радиатор, что 5015 на обдув, но все блин разные. Шумят - меняйте, не шумят - оставьте, мощности в принципе хватает. Если решили менять - берите хотя бы gdstime, или что найдете лучше. Провода придется обрезать и либо делать разъёмы, либо спаивать.

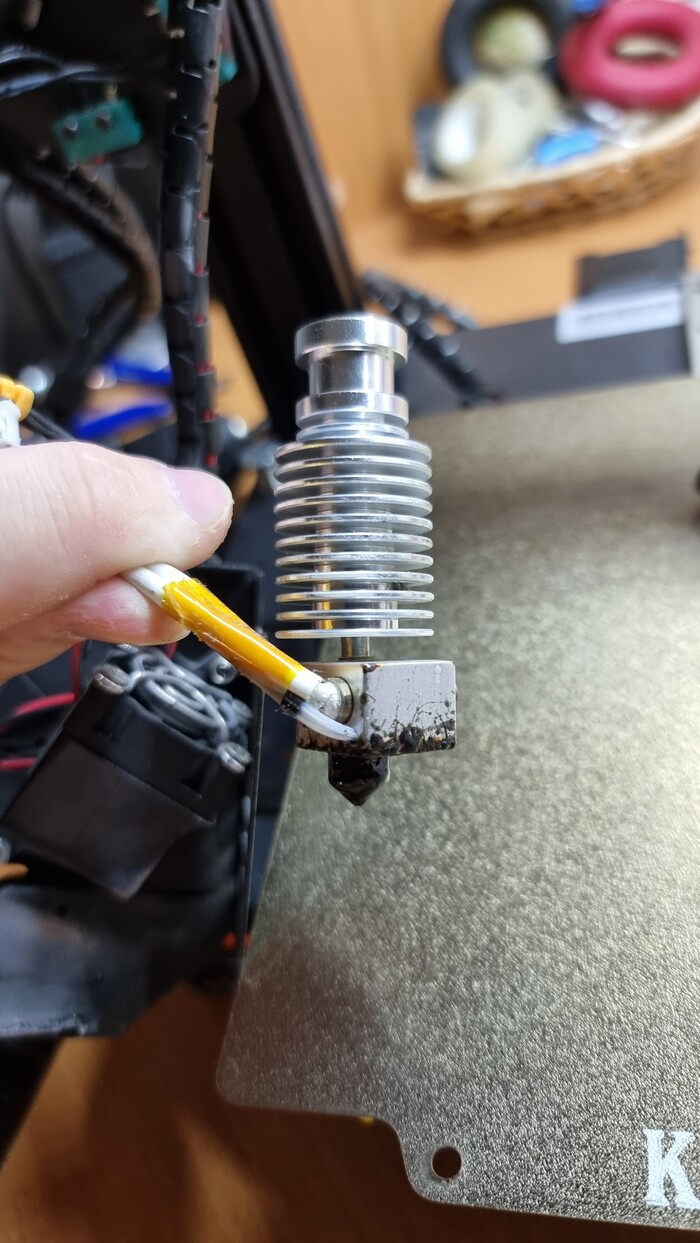

Смотрим на хотэнд. С виду e3dv6, но это только с виду... Я даже примерно не знаю что это, как это зовут и где искать например горла с резьбой м6, поэтому проще просто выкинуть всю горячку целиком. Разбираем фидер, вынимаем

У фидера 2 длинных болта и один короткий. Короткий стоит справа внизу. На сколько я знаю это может отличаться от принтера к принтеру, но на всякий запишу...

Вот наше немного б/у нечто, из всего этого нам нужен только нагреватель, все остальное куда подальше. Да, и термистор тоже. Не жалеем, откусываем провода и лезем в подвал. Перед этим все таки вытащите нагреватель из блока, он любит там застревать на холодную, и может понадобиться нагрев

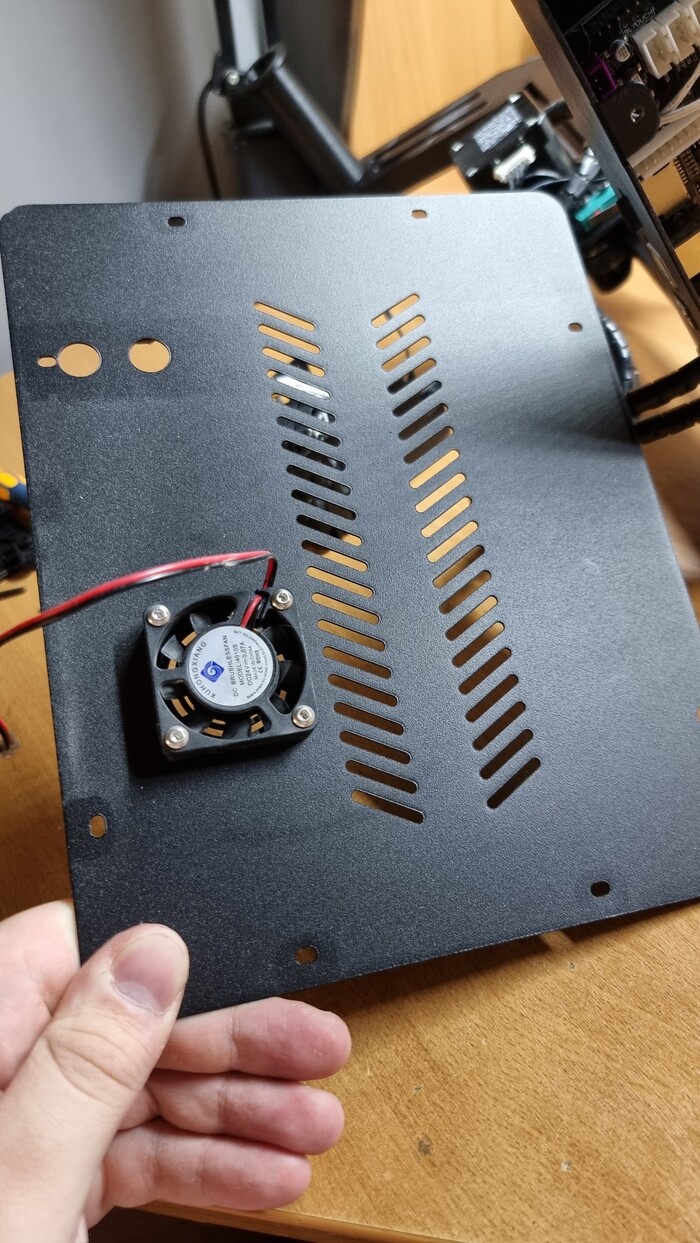

С подвальным кульком история аналогичная. Шумит - меняй, не шумит - не трожь. Можно упороться и опять таки сделать подвал побольше, впихать и сюда компьютерный кулек, но не в этот раз. Сложна.

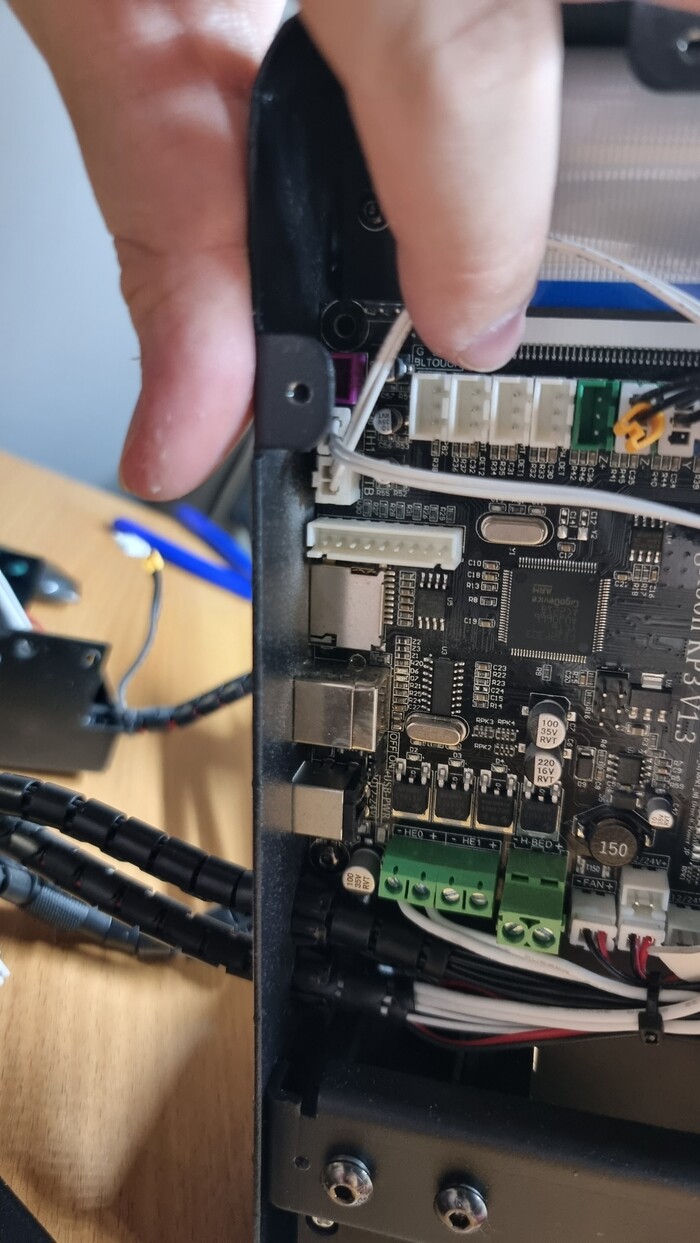

В подвале находим две одинокие пары белых проводов, нам нужен тот что подписан TH1. Это собственно термистор с головы. Вынимаем разьем и вытягиваем остатки провода из косы. Вероятно придется отрезать пару хомутов...

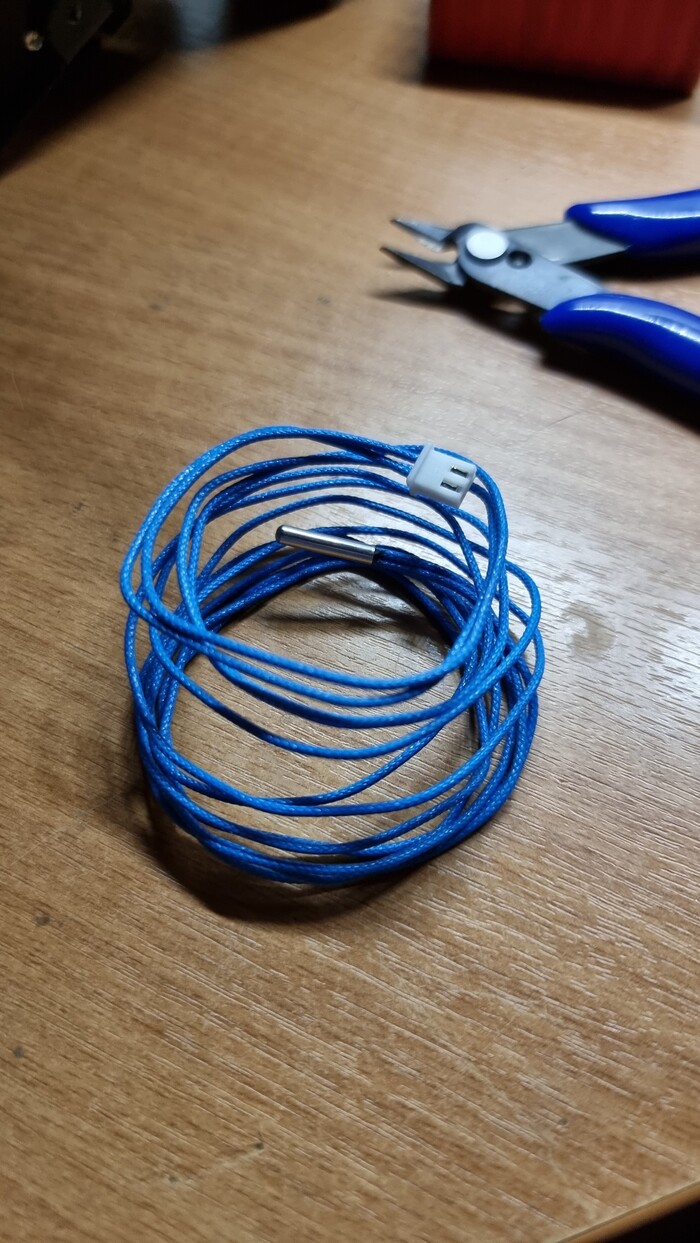

Берем новый резистор в гильзе, это вроде 104gt-2 от треугольников, и из подвала к голове начинаем его пропихивать. Будет сложно, запаситесь терпением...

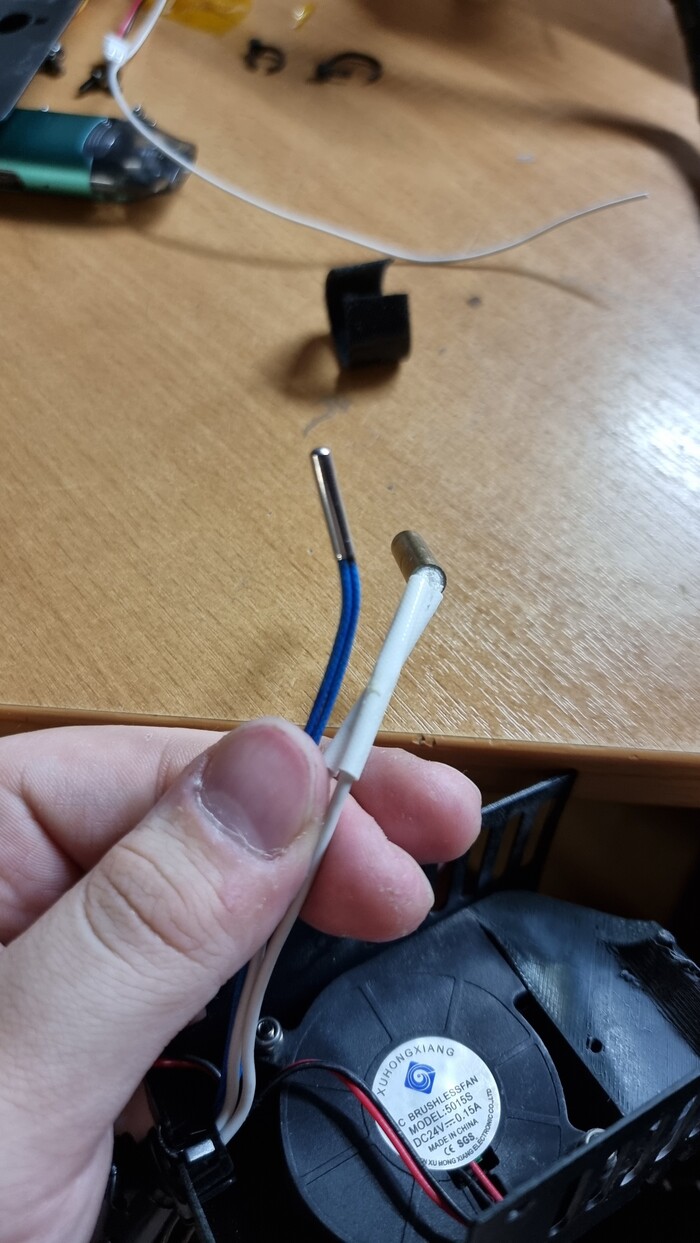

Выравниваем примерно в уровень с нагревателем, все остальное - в подвал. Ну и соответственно разьем нового термистра втыкаем на место старого.

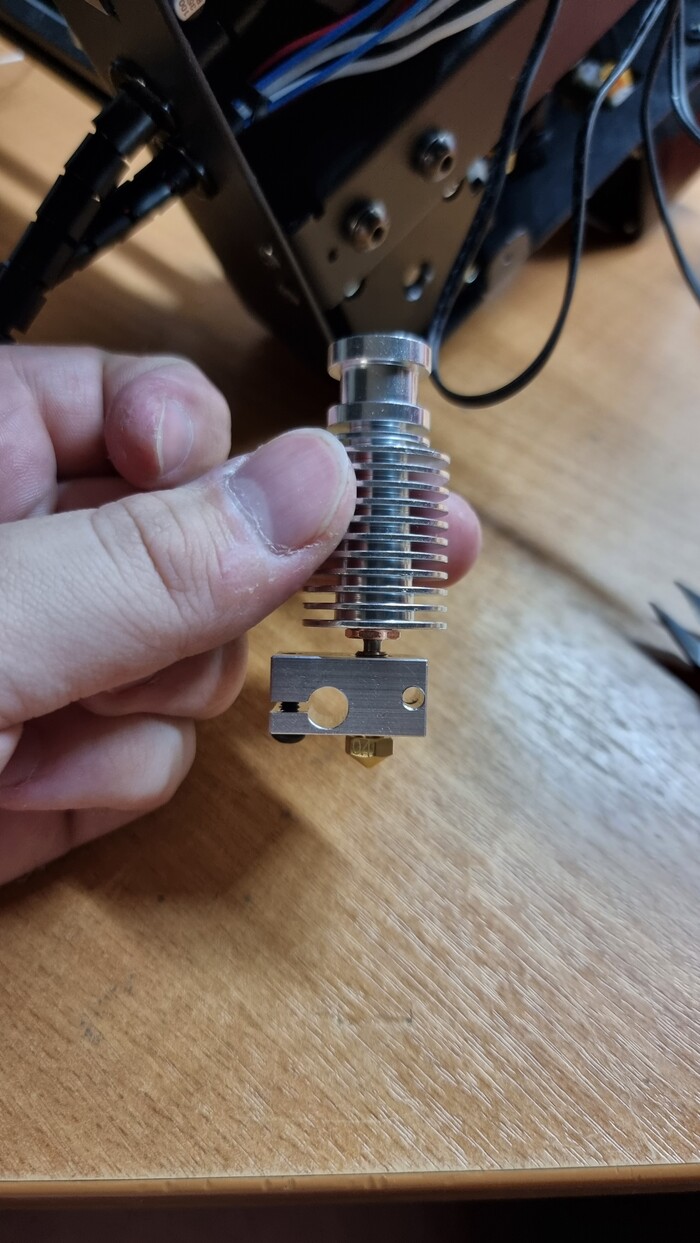

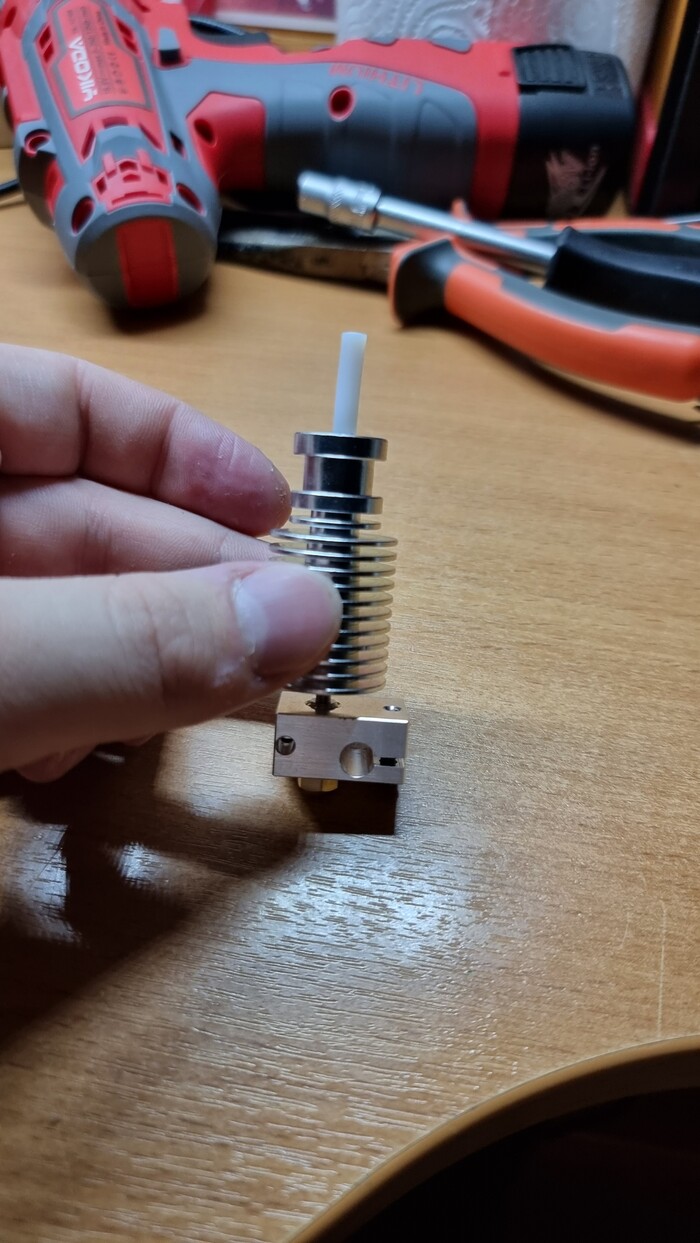

Теперь собираем новую горячку - стандартный e3dv6: радиатор, горло и так далее... Я использую биметалл горло, также хорошо пойдут титановые. Строго без тефлоновой трубки навылет!!!

Сначала собираем от руки, но потом в обязательном порядке протягиваем и горло и сопло на горячую!!!

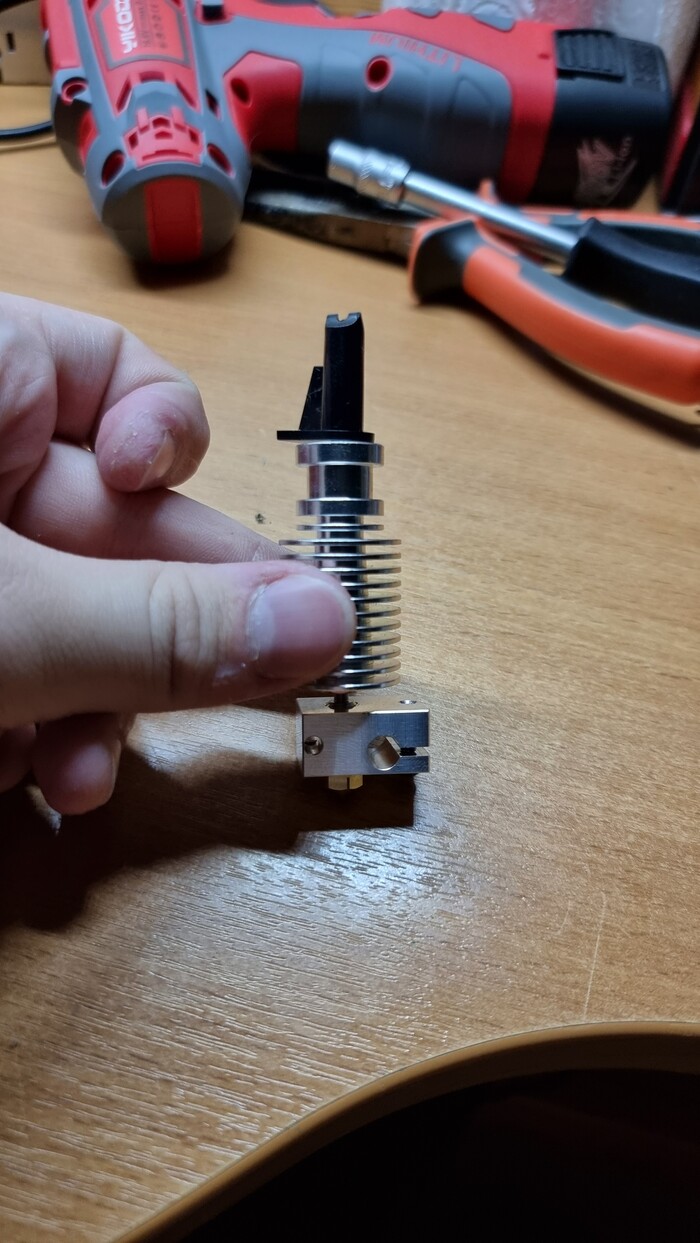

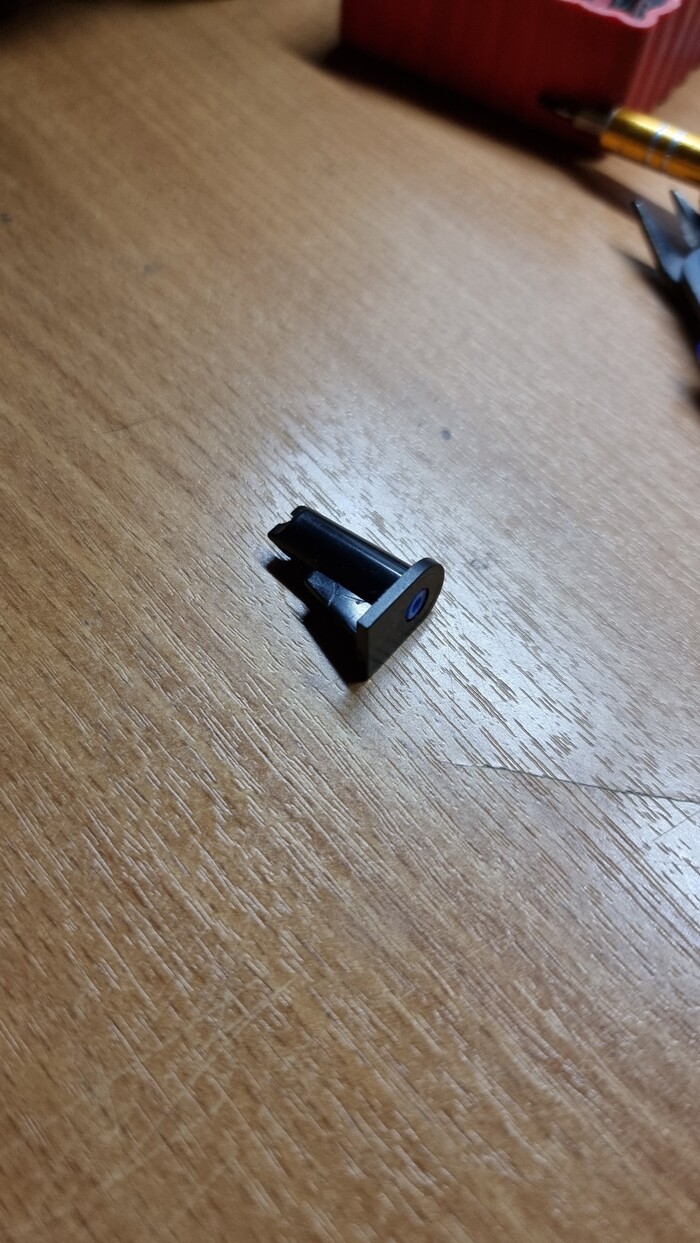

Еще в конструкции присутствует вот такой элемент, стоящий сверху радиатора. Выковыриваем из него трубку, берем новую, и вырезаем такой кусочек, чтобы он проходил от горла в эту часть до упора. Лишние стыки нам тут ни к чему

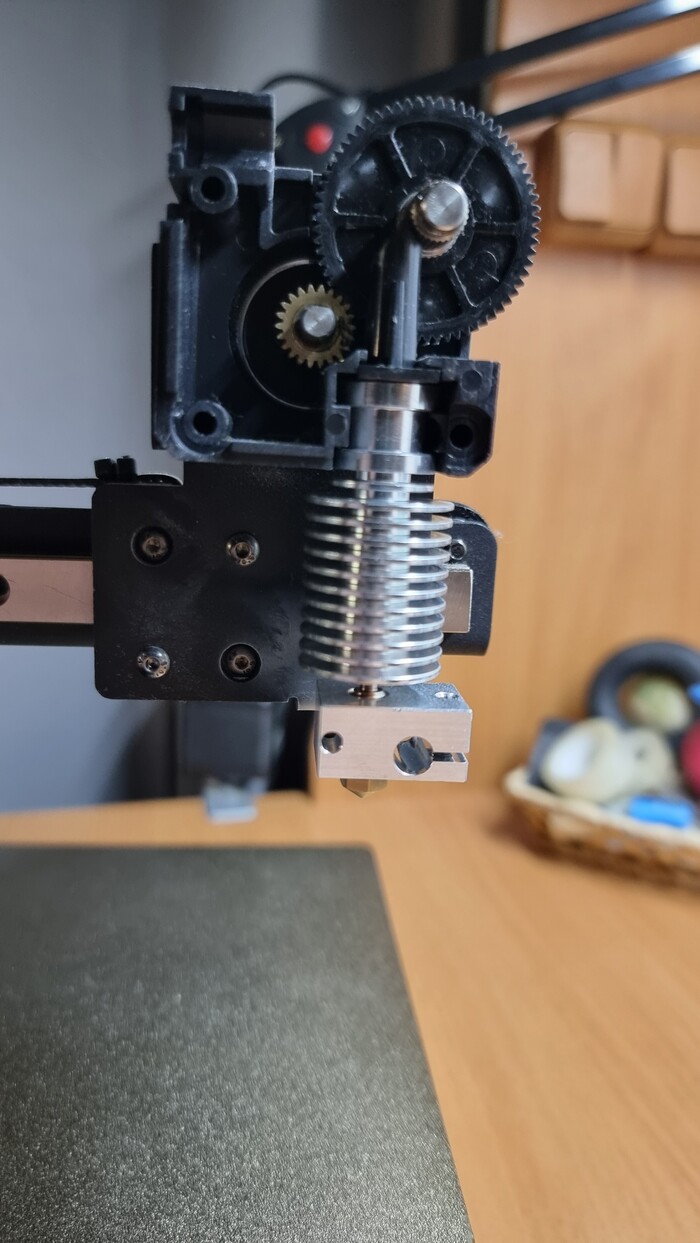

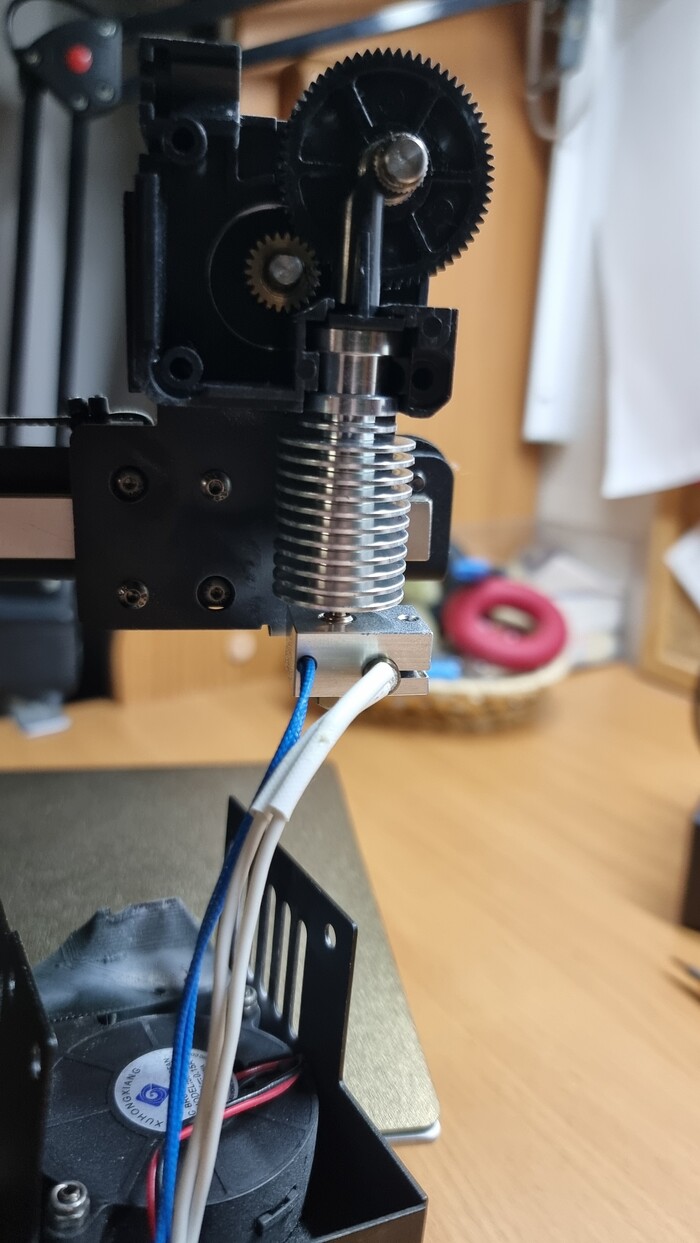

Позиционируем так, чтобы нагреватель был правее термистра, провода выводим спереди

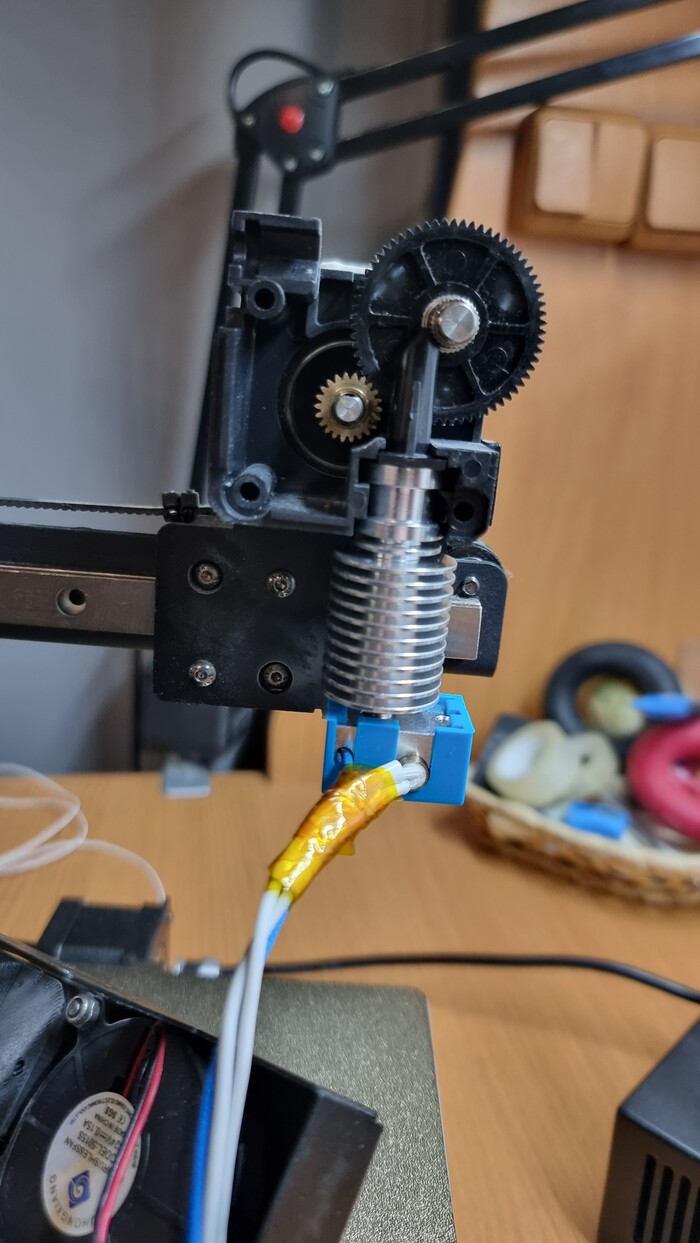

Провода подматываем каптоновым скотчем, чтобы не поплавились. И силиконовый носочек тоже напяливаем

На этом этапе можно собирать голову, единственное что вероятно придется перепечатать сопло обдува, так как хотэнд стал чуть короче. Возвращаемся в подвал.

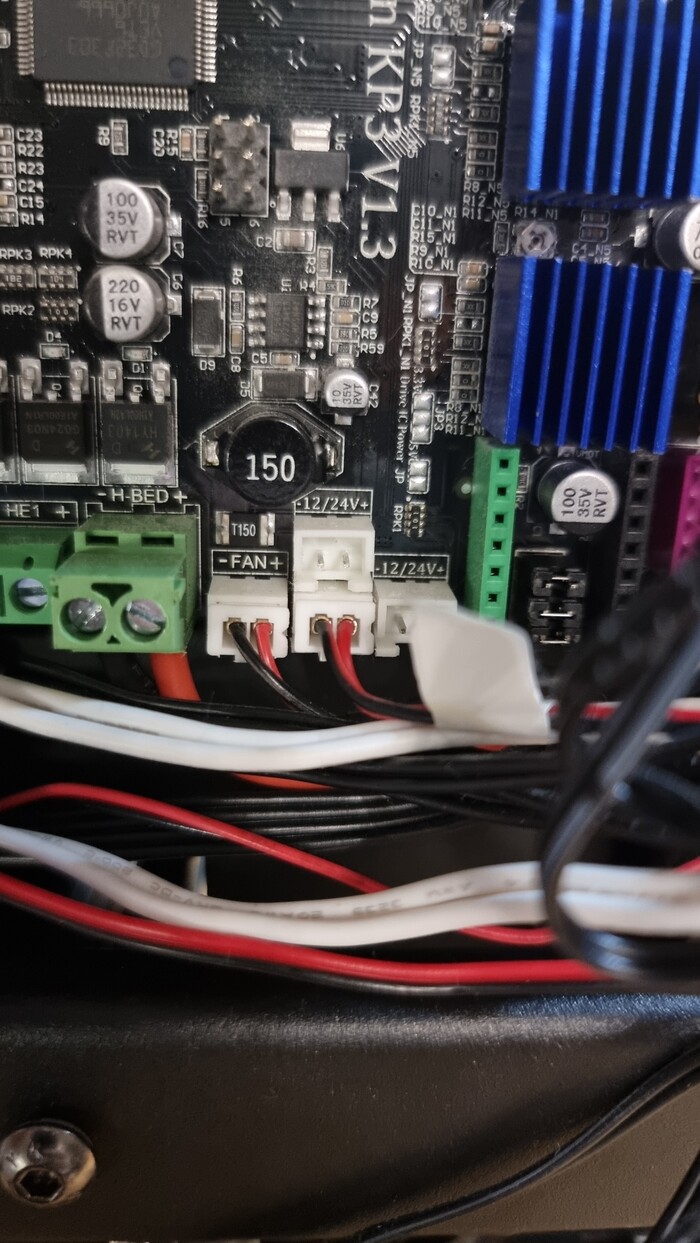

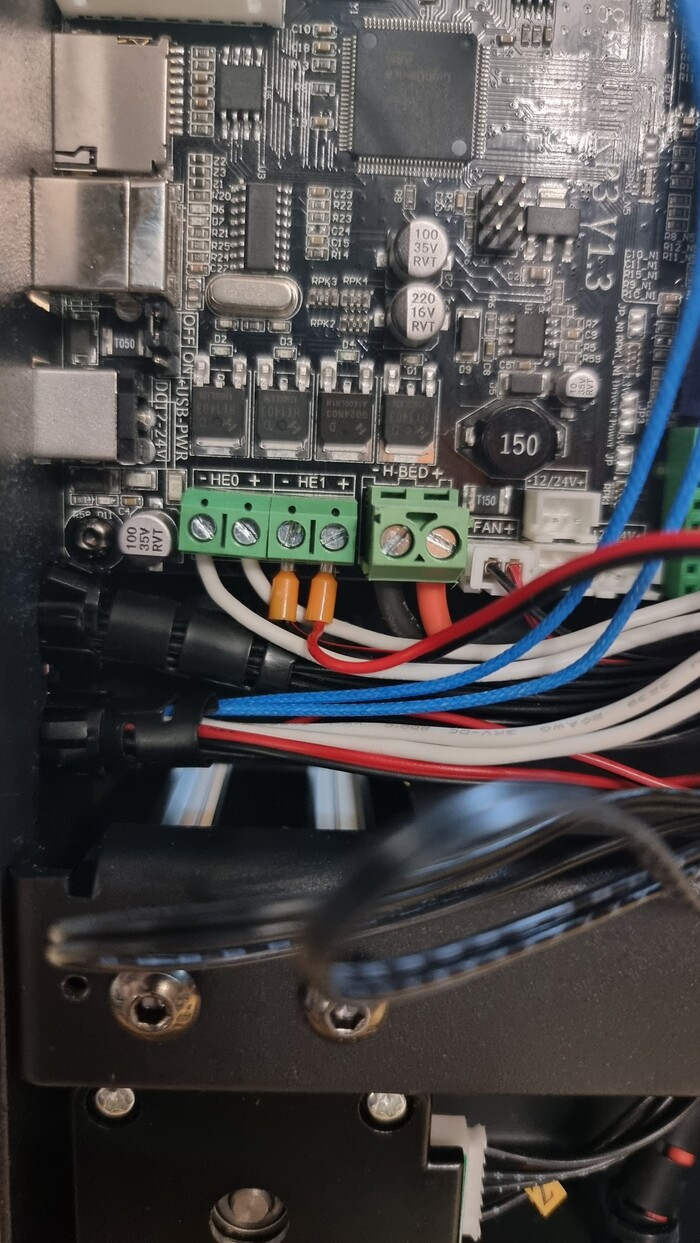

Тут нам нужен вот этот провод, подключенный в один из "двойных" разьемов 24в. Это провод вентилятора радиатора. Обрезаем его разьем и подключаем его в свободный клемник на плате, под второй нагреватель. Затем в прошивке надо переназначить этот выход на вентилятор, и вуаля, у нас есть еще один отключаемый вентилятор, который можно настроить, скажем, на простой при температуре менее 50 градусов

Собственно, на этом почти все. Меняем ремни на адекватные, типа повдж или Гейтс, ставим печатный натяжитель на ось x, на y адекватного увы не нашел и не придумал, так что тут на глаз, перепрошиваемся, указав в прошивке новый термистор и переназначив пин для вентилятора, и калибруем все что калибруется.

Надеюсь эта небольшая серия была полезна, если что то непонятно, или нужны модели/детали, спрашивайте в комментах. Если будет много желающих, могу замутить отдельный пост про прошивку
