Лучший плагин для электрики в SketchUp
Сегодня я расскажу о плагине для sketchup, который значительно упростит жизнь проектировщикам, дизайнерам, электрикам и всем тем, кто работает с интерьером.
Плагин позволяет быстро и точно размещать розетки, выключатели, светильники и другие элементы в ваших проектах sketchup.
Расстановки розеток, выключателей, светильников в SketchUp

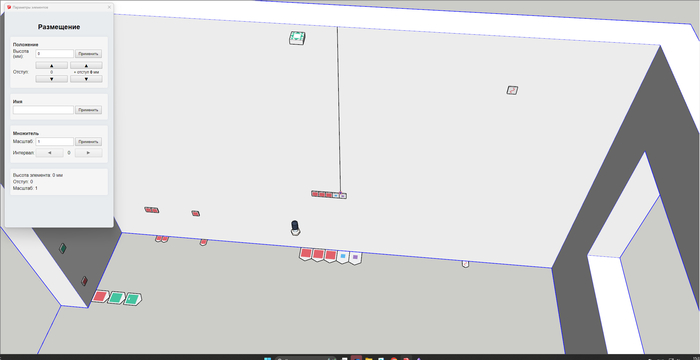

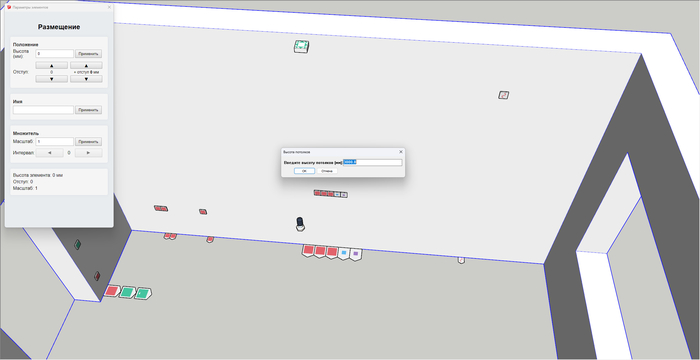

Устанавливать розетки с этим плагином проще простого: выбираем нужный элемент на панели и просто размещаем его в нужной точке проекта.
При размещении розетка как бы всегда ставится на пол, поэтому проблем с позиционированием не возникает.

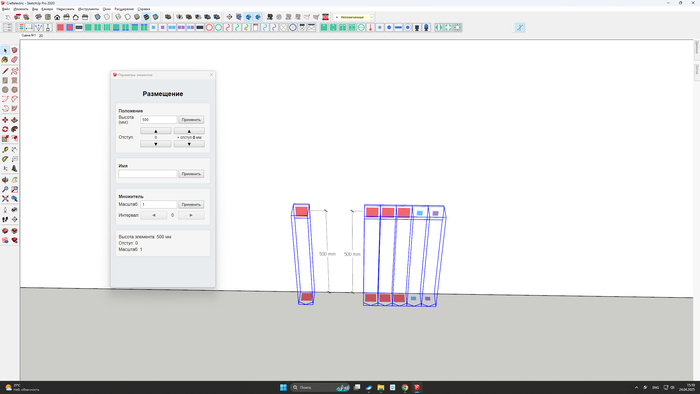

Нужно поменять высоту установки? Да легко. Просто вводим новое значение — и элемент автоматически перемещается.
Также если нужно узнать высоту розетки, то просто выделяем розетку и сразу видим заданную высоту.

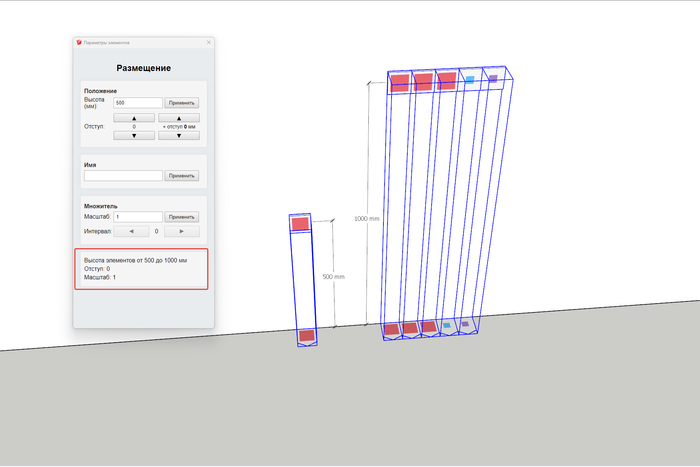

А если выделить сразу несколько элементов, плагин покажет минимальную и максимальную высоту среди них. Это удобно для быстрой проверки на соответствие высот.
Всe элементы отрисованы 3Д, также присутствует их 2Д проекция на пол, поэтому на плане сверху их будет отлично видно. Видимостью 2Д и 3Д отображения можно управлять через метки
Когда элементы находятся один над другим, можно легко настроить их отображение в 2D, чтобы они не перекрывали друг друга.

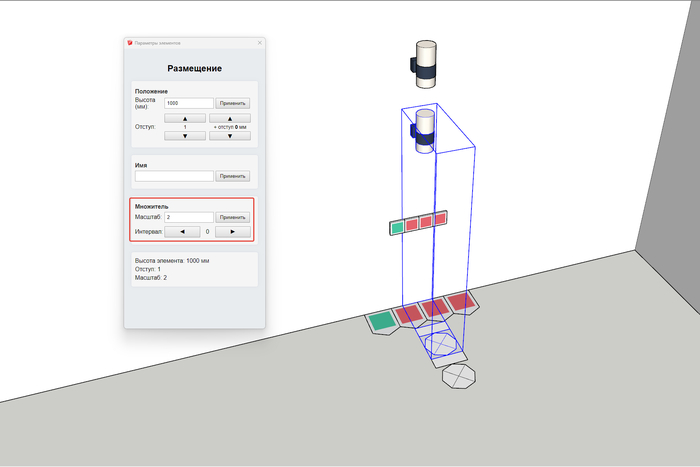

Для 2D-вида можно задать масштаб отображения элементов. например сделать их в два раза больше. Это удобно, если нужно сделать символы более заметными

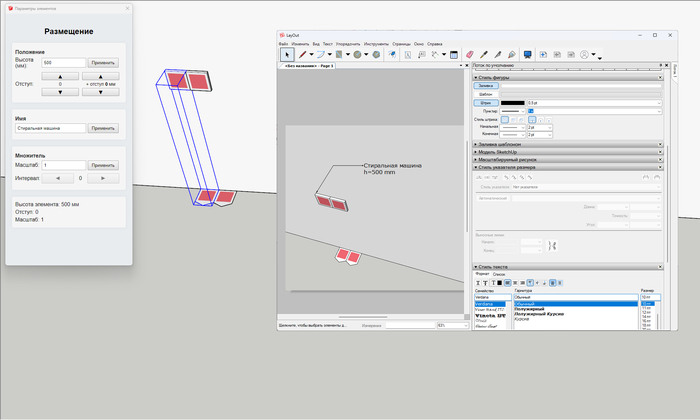

Розетке можно дать имя, чтобы не забыть о её назначении, например, назовем ее «Стиральная машина» И это название можно будет извлечь в LayOut, так же как и высоту установки.
Это избавляет нас от постоянного переключения между LayOut и SketchUp, а также поможет избежать ошибок, связанных с ручным введением данных. Все нужные параметры, такие как имя розетки и высота установки, можно сразу извлечь и использовать в LayOut без лишних манипуляций.
Теперь давайте перейдём к другим интересным фишкам этого плагина, которые тоже делают работу проектировщика гораздо удобнее и эффективнее.
Инструмент "Рисование линий до потолка"
Очень удобная функция, особенно при проектировании электрики — экономит массу времени.

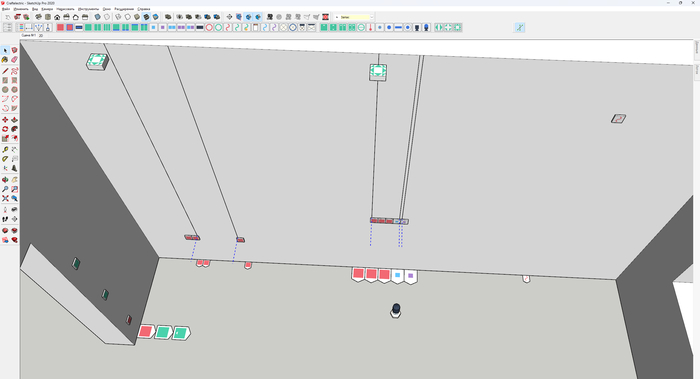

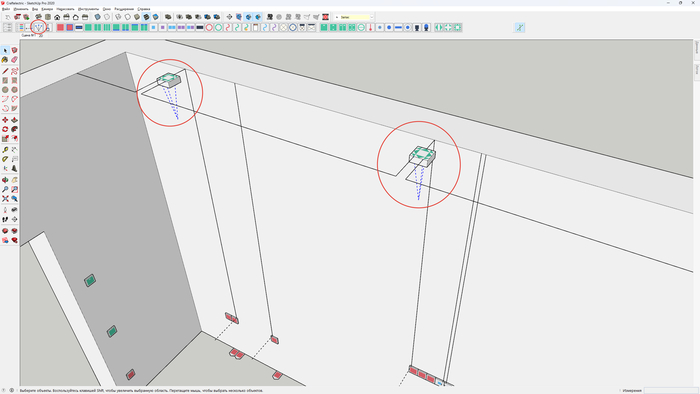

Выбираем инструмент, задаём высоту потолка и просто кликаем по нужной розетке или выключателю. Плагин автоматически продлевает провод до потолка.
Это особенно полезно, **когда все элементы находятся на разных высотах** — вам не нужно вручную вытягивать каждый провод до потолка. Всё делается в один клик, точно и аккуратно.
Инструмент "Запас кабеля от розеток"
Здесь всё максимально просто и автоматизировано.
Нажимаем одну кнопку — и **на всех розетках появляется запас кабеля длиной 30 см** в месте опуска провода. Плагин сам добавляет этот хвостик, так что не нужно ничего отмерять вручную.
Инструмент "Запас кабеля в распределительной коробке"
Это один из моих любимых инструментов.
Всё, что нужно — просто **подвести кабели к коробке**. Дальше плагин делает всё сам:
- Он автоматически добавляет **необходимый запас кабеля**,
- **и соединяет все провода вместе** .
При **двойном клике** можно сразу **подсветить текущую линию**,
а **создаваемый запас автоматически учитывается при подсчёте длины кабеля**.
Инструмент "Отчёт по кабелям"
Очень полезная функция.
Плагин сам подсчитывает **все кабели в проекте**, группирует их:
- и выдаёт **отчёт по каждой группе с указанием длины**,
- также формирует **список всех кабелей с указанием марки и точной длины**.
Мои подписчики и тех кто интересуется SketchUp на пикабу уже видели такой инструмент.
Это та же самая версия "скрипта подсчета линий в Sketchup" из предыдущего поста, но уже зашитая в плагин.
Ваши комментарии всегда приветствуются.
Задавайте вопросы, делитесь мнением
С удовольствием почитаю идеи для новых инструментов автоматизации
📌 На данный момент плагин не находится в свободном доступе. Все вопросы — в комментариях.
