Весь день работаю в 1C, AutoCAD, Word, Excel. К концу дня у меня буквально горят глаза: не остаётся ни желания, ни сил не то что на игры, иногда фильм посмотреть.
Я надеялся, что ИИ будет делать детали в 3D сам, но суть другая:
ZOO создали свою среду для моделирования через код. И на этот код дообучили LLM. Когда мы пишем текстовый запрос, ИИ генерирует код для этой системы и на основе кода получаем деталь.
Я попросил сделать Стол 100 на 100 и толщиной 10. Отверстие с резьбой посередине. ножки круглого сечения диаметром 20.
Что получилось - на видео.
Сомнительная идея, так как словами объяснить, какая деталь тебе нужна - сложно. Тем более дополнить это размерами диаметрами и углами. А еще учесть, что не все умеют понятно излагать свои мысли... С другой стороны, было бы удобно одним текстовым запросом поменять фаски во всех деталях, или диаметры определенных отверстий. ЖДЁМ ИИ В КАЖДОЙ ПРОГРАММЕ НА КОМПЬЮТЕРЕ! (пытался придумать в каких программах ИИ еще нет и не придумал)

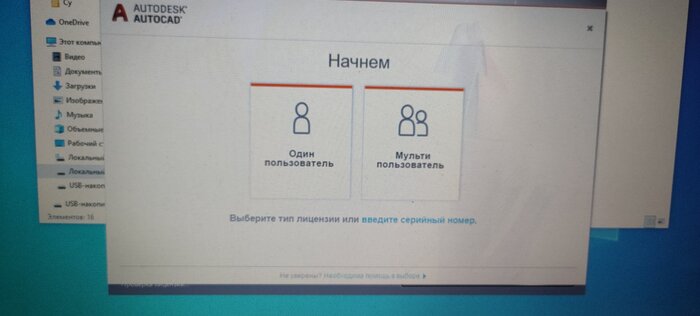

Салют друзья. Я монтажник водоснабжения, водоотведения, отопления, вентиляции, дымоудаления и газификации. В этом деле уже/пока - около 10 лет. Чертежи читаю. Суть и принцип работы инженерных систем понимаю. Нарисовать от руки проект, всё рассчитать и посчитать необходимый материал могу. Но есть проблема- не умею в автокад. Есть желание научиться, есть пк, который потянет тяжелые проги. Не могу найти обучалку нормальную. Куча воды, и теории размером с Война и мир, а практика только на кружочки и квадратики. Ну, или инфоцыгане, которые обещают стать профи в проектировании через месяц за 50к. Поделитесь видеокурсами или полезными ссылками в освоении этой программы. А может есть какая то другая прога для проектирования инженерных систем? Прошу помощи. Спасибо.
Цель: перемещаться по местным водоемам и не зависеть от организаторов и "туристических" маршрутов, попробовать самостоятельно передвигаться по рекам. Получить удовольствие от процесса проектирования и изготовления. :)
После пробы "сплавов" по заезженным маршрутам, захотелось получить свое плавсредство для эпизодических путешествий за приемлемые деньги. Магазинные варианты стоят довольно внушительно и нецелесообразно покупать такое изделие для потенциальных 1-3 сплавов в год.
Требования к плавсредству: 1. Максимальная устойчивость. 2. Возможность быстро покинуть плавсредство при перевороте 3. Возможность к тюнингу. (Навесить электромотор и походный скарб). 4. Судно должно держаться наплаву при перевороте.
Было решено сделать каноэ своими руками из фанеры по опыту других самостройщиков. Для сокращения трудозатрат решено прибегнуть в 3D-моделированию, Что бы спрогнозировать будущий результат и свести подгонку деталей к минимуму. Дальнейшие лекала планирую отдать на лазерную резку или фрезерование.
Форма плавсредства. Было выбрано почти плоское дно для устойчивости. Создаем сечения
Эскизы сечений в SolidWorks
Вытягиваем фигуру по сечениям и создаем оболочку 3д-оболчку из 3мм. Задаем в свойствах материал сходных по плотности с фанерой, пригодится для подсчета массы.
Оболочка каноэ
Добавляем крышки для наружного размещения багажа и доп. оборудования.
Крышки для багажа и форма-задающие элементы.
Далее рисуем макеты людей. Мерки берем с себя. :) И усаживаем в лодку. Сзади добавляем макет электро-мотора.
Сборочный рисунок в разрезе.
Не забываем смотреть на массу изделия. Масса лодки без "отбортовочного" бруса и клея получается около ~13кг. К этой массе добавиться около 2кг бруса, и 2-3кг эпоксидной смолы со стеклотканью. Ожидаемая масса изделия около 18-20кг. Что вполне приемлемо для погрузки на крышу автомобиля. Пробовал создавать оболочку 4мм, "голая" лодка получалась уже массой в 18кг.
Массовые характеристики изделия
Далее снимаем лекала. Делаем копии поверхностей и разворачиваем детали на одной плоскости.
Подетальная развертка.
Финальные эскизы будут сделаны после уточнения технологии и места резки деталей. Т.к. у всех разные рабочие поля и технологии резки. Резку и сборку планирую на зиму. Возможно изменю конструкцию для улучшения плавательных качеств и упрощения сборки.
Звездный десант.
Габариты: длина 4000мм, ширина 835мм, высота 600мм
Буду признателен, если кто-то порекомендует книги по конструкциям лодок, каноэ и каяков.
пришел сюда оказалось повторно, но так и не разобрался, как на андроид в приложении работать, отвечать на комменты могу, а вот создать второй пост , нет. отсутствует кнопка (сохранить, опубликовать, залить, и др. варианты). пытался 6 раз, результат один. 0
