Ситуация: у вас есть станок, который сделал плохую деталь. Брак.

Визуально вы смогли вычислить, что есть какие-то отклонения. Взяли рулетку и начали измерять заготовку, сопоставили с макетом и исправили передаточные числа в настройках, то есть внесли отклонения.

Но деталь поменялась, и снова что-то пошло не так. Снова внесли отклонения.

Так, вы вы потратили много времени на измерения и получили кучу деталей брака. Но если вы достаточно внимательный и научены горьким опытом, то справитесь с выяснением проблемы быстрее обычного обывателя. Хотя если вы, как я, не ездите постоянно на диагностику станков, то вряд ли.

Путем порчи материала вычисляются все отклонения. C дополнительным условием, что у вас много времени, вы внимательный и умеете складывать числа.

А можно проверить ЧПУ станок c помощью ballbar. Он же QC20 ballbar производства Renishaw.

Офигенная вещь.

Ballbar — измерительная система, предназначенная для беспроводной диагностики точности позиционирования исполнительных элементов ЧПУ станков.

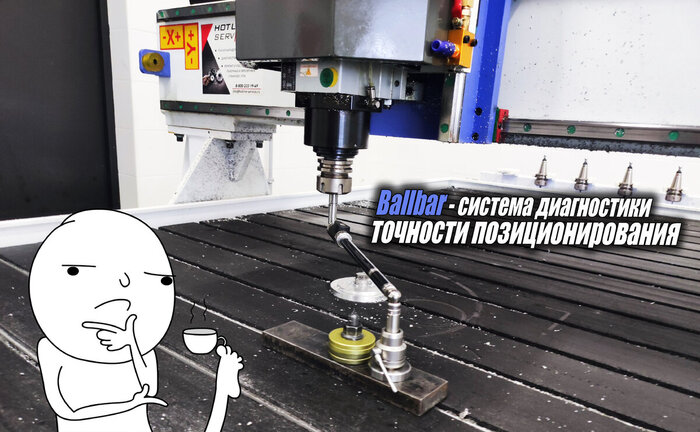

Ballbar, который уже установили на станок

Линейный датчик с телескопическим элементом, который зажимается между двумя шариками. Сами шарики притягиваются к магнитным поддерживающим стойкам. Одна стойка крепится на столе станка, вторая — на шпинделе или на корпусе шпинделя. В процессе вращения по круговой траектории в каждой из плоскостей (ZX, XY, YZ), прибор диагностирует малейшие отклонения от радиуса и передает данные на компьютер.

Полученные цифры используются для расчета суммарных показателей точности позиционирования: отклонения от окружности.

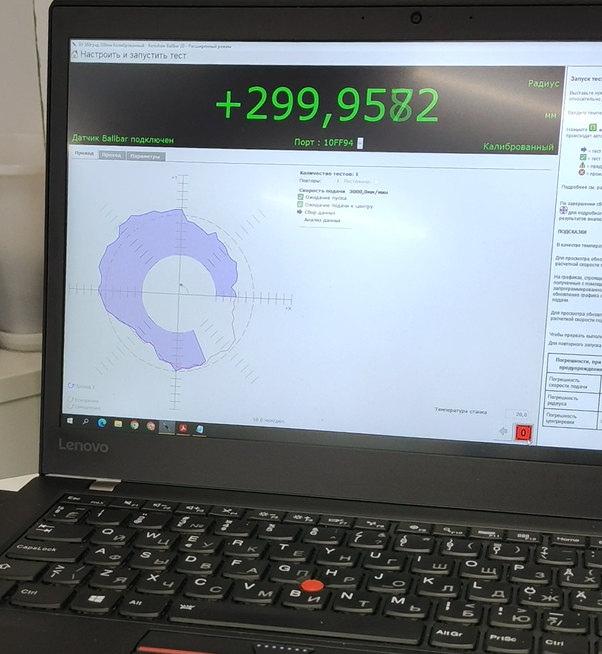

Посмотрите на экран, суть в том, что круг должен совпадать с кругом.

Сделал скрин с видео, если вы не успели увидеть на видео

Но важно при этом контролировать масштаб. Чем меньше масштаб, тем лучше. Программа автоматически выбирает масштаб. Маленький масштаб означает, что программа показывает минимальные отклонения: 10 и 5 микрометров. Для показа больших отклонений она будет делать и масштаб больше. А это означает — большие проблемы)))

В программе можно поменять масштаб. Например, если он маленький, то может и отклонения для вашей детали и не такие значительные? Зависит от детали.

У меня Ballbar появился не так давно, поэтому я еще не пробовал его на других станках, только на фрезерах.

Вот нашел на Youtube, как с помощью системы Barbar проверяют лазерный металлорез Wattsan. Та же схема, только ось Z не задействована. Ballbar делает круг в одну сторону и в другую. Потом данные проявляются в компьютере.

Ballbar — дорогой инструмент. Я свой купил у знакомого, а тот взял его 4 года назад за 1.5 ляма. Поэтому, если у вас не парк станков или вы не ездите чинить их каждый день, то честно, не уверен, что он вам нужен. Но, заказывая диагностику у человека с Ballbar, можете рассчитывать на точную настройку станка.

Интересно, что система Ballbar позиционируют себя, как проверка станка ДО ТОГО КАК вы начали работать на станке. Поэтому вопрос, у кого есть Ballbar и кого вызывали с ним на запуск станка, а не профилактику?
