Всем привет! Подумал, что этот пост может кому- нибудь пригодиться. Те кто считает себя рукожопом или электротупицей вам сюда)) Я не электрик и не технарь, но смог это собрать, а значит с помощью этой статьи и вы 100% сможете. Началось всё с того, что я увидел ролик на ютубе, где один хороший человек показал такой кейс. Там небольшой обзор того из чего и как он сделан, и я загорелся собрать такой же.
Так это выглядит снаружи:

Так внутри:

Сразу оговорюсь, что такие решения есть готовые и по стоимости (если брать одинаковый функционал) выходят процентов на 25-30 дороже чем собрать самому. Много это или мало пусть каждый решает сам, но я руководствовался больше тем, что мне нужен был ремонтопригодный аппарат. Планировался он для легкого палаточного кемпинга, поэтому должен быть влагозащищенный, компактный и легкий на сколько это возможно. А так же сразу иметь на борту мощные 12в разряда, розетку на 220в, стабилизированные 12в для лед освещения и выходы USB для мобильников и ноута. И так- начнем!
Для того чтобы собрать портативную электростанцию нам понадобится:

Плюс к этому большой рулон армированного серого скотча, сверло 10мм, клей космофен и стяжки электрические, т.к. это у меня было- в список не внесено. На сегодняшний день на многие элементы из списка цены выросли, но те кто заморочится смогут легко заменить или вовсе исключить некоторые элементы. Почти всё, что есть в этом списке я заказал с алишки. Ссылки кидать не буду, но практически на все добавлю фото, чтобы вы могли найти по фото в гугле или али. Представили что мы всё заказали и приступаем к сборке. Первое с чего мы начнем это аккумулятор (АКБ) сердце нашей станции. Для него нам нужны:

4. Скотч армированный (серый)

5. Стриппер + клеммы или паяльник, если так считаете надежней, я вообще ничего не паял.

Переходим к основной схеме:

Сначала нарезаем стеклотекстолит по размеру ячеек и вставляем его между ними, чтобы при трении, если протрется изоляция ячеек они не замкнули. Далее затягиваем ячейки в скотч максимально плотно, предварительно правильно расставив последовательную полярность ячеек, т.е. если одна ячейка "плюсом" вверх значит следующая "плюсом" вниз и т.д. Закручиваем шпильки накидываем пластинки соединяя ячейки в последовательную цепь + к -. Достаем из коробки BMS( та что на схеме большая), активный балансир (тот что поменьше), комплектные провода на коннекторах. Не вставляя разъемы в BMS и балансир (ВАЖНО!!!) начинаем подключать по схеме. B- от BMS к "минусу" АКБ туда же два черных провода. Посмотрите на коннекторы от BMS и балансира и соблюдайте четкий порядок! Начиная от черного провода красные провода по очереди к каждому следующему "плюсу" от "минуса" АКБ. Всё проверяем и если норм, то подключаем коннекторы в разъемы BMS и балансира. BT подключайте в разъем BMS не в балансир. Далее крепим Daly BMS 4s 100A + умный балансир+ BT на бок АКБ удобным ( в пределах разумного) способом. У меня это металлические планки на которые вешают шкафы кухонные (завалялись)) которые я примотал к АКБ скотчем (не забываем про текстолит) и на болтики с гаечками повесил бмску и балансир, блютус приклеил тоже сбоку. Сторону с контактами АКБ тоже закрываем стеклотекстолитом, чтобы ничего случайно не коротнуло. Первый этап пройден. Можно подключить нагрузку или поставить на зарядку, а так же скачать оф приложение Daly и подключиться через BT к АКБ. Или пропустить это и скорее приступить к следующему этапу.

Теперь нам нужно подготовить кейс к сборке. Для этого берем вот этот кейс:

Таких размеров Кейс не смог найти на Али и поэтому тоже купил у нас. Качество очень хорошее, герметичный с прокладкой в крышке и клапаном сброса давления. Вынимаем весь наполнитель и начинаем безжалостно сверлить и пилить. Начнем с крышки. Прямо в центре крышки вырезаем прямоугольное отверстие под размер Кулонометра:

Отверстие в крышке пилим под размер табло на фото выше. Я просверлил 4 отверстия и выпилил полотном по металлу. Наносим вокруг прямоугольного отверстия герметик и вставляем табло. Прикручиваем двумя мелкими саморезами. Теперь устанавливаем контроллер солнечных батарей:

Здесь все просто. Берем сверло 4мм размечаем в крышке отверстия (во второй карусели 2-е фото видно как контроллер расположен у меня), отступаем от края пару см. сверлим и прикручиваем болты (м4), гайки и шайбы. С внешней стороны кейса все отверстия нужно рассверлить под шляпки болтов сверлом 10мм, но очень аккуратно просто, чтобы их утопить заподлицо ( я еще под каждую шляпку залил герметик).

Переходим к нижней левой боковине (4 и 6 фото первой карусели). Устанавливаем выносные клеммы:

Клеммы взял такие, чтоб крокодилы хорошо держались). Для них сверлим отверстие пером (по-моему d30) , если что рассверливаем сверлом. Вставляем затягиваем и всё. В центре под защелкой сверлим отверстие под коннектор для солнечных батарей.

Отверстие сверлим пером d24. Вставляем разъём и прикручиваем саморезами.

Идем на правую нижнюю боковину ( 3 и 5 фото первой карусели). Тут придется чуток потрудиться. Делаем отверстие для розетки 220в:

Сверлим 30-тым пером, а дальше рассверливаем чем удобно. Вставляем и прикручиваем на саморезы. Ставим разъем для зарядки (220в) :

Так же как и с желтым берем 24-е перо, сверлим, вставляем, прикручиваем.
Теперь два разъема под LED освещение:

Отверстия делаем 10м сверлом и немного рассверливаем. Вставляем разъем и прикручиваем. Тут у меня случился косяк, стенки кейса реально толстые и в этом месте около 6мм, поэтому гайки разъемов мне пришлось подточить наждачкой, чтобы они стали тоньше и накрутились.

Передняя нижняя стенка (2 фото первая карусель). В самом центре расположен клапан сброса давления. С двух сторон от него встраиваем выключатели.
Слева на 220в:

Справа 12в:

Отверстия сверлим 10м сверлом и опять рассверливаем. Надеваем на выключатели влагозащиту:

И вставляем всё это добро до щелчка. Ниже под клапаном сверлим отверстие 30м пером и вставляем зарядку на 65ватт:

Для справки- эта зарядка оооочень быстро заряжает смартфоны, планшеты и может ноуты (проверено на двух моделях от сяоми и макбуке).

Слева под защелкой последним пером сверлим отверстие под "прикуриватель"

Вставили, прикрутили.
Справа под защелкой всё тем же 30м пером делаем отверстие под еще одну зарядку:

Вставили, прикрутили. С внутренней стороны этой же стенки между выключателем 12в и красной usb зарядкой крепим стабилизирующий трансформатор:

Устанавливаем его на такую высоту, чтобы он не мешал крышке, но и не касался дна, как тут:

Крепим на два болта м4 по той же технологии, что и контроллер солнечных батарей.

Слева между выключателем 220в и "прикуривателем" устанавливаем блок предохранителей:

Я приклеил его на клей космофен. Устанавливаем максимально близко к верху:

Вот так. Только не облажайтесь с горизонтом как я))

Дно. Днищеееее!!! Смотрим на 2-е фото из 2-й карусели и располагаем 4 оставшихся устройства:

Раскладываем все по дну кейса примерно как у меня. Делаем пометки (прям обведите что где). Вынимаем и начинаем крепить. Для АКБ я использовал 4 уголка примерно 3х3см (по два отверстия на каждой стороне) и 8 комплектов болт-гайка-шайба м4. Уголки крепим по бокам АКБ ближе к переднему и заднему краю. Крепим каждый на 2 болта к дну кейса всё по той же технологии, как контроллер СБ. В верхние отверстия которые на той части, что прилегает к АКБ продеваем стяжки и стягиваем. Шунт пока никак не крепим он будет крепиться в самом конце. Зарядку я притянул стяжками приклеив их с двух сторон на космофен с содой (гляньте на ютубе, если что). Зарядку располагаем входом 220в к передней стенке кейса. Прежде чем крепить инвертор проделываем следующее:

Откручиваем 4 болта со стороны розетки и выключателя. Аккуратно снимаем крышку, отключаем провода от выключателя и розетки, выдавливаем выключатель из рамки. Далее наращиваем провода (я использовал обычные мягкие медные провода от 220в 1,5мм2) с помощью клемм Wago (или пайки). Продеваем их в отверстие от выключателя (помечаем какие от чего) и только теперь крепим инвертор к кейсу (технология крепления- контроллер СБ). И наконец-то мы переходи к третьей завершающей фазе... Подключение:

АКБ

1. Шунт кулонометра

2. Кулонометр

3. Инвертор

4. Предохранитель 60А

5а. Плюсовая выносная клемма

5б. Минусовая выносная клемма

6. Разъем питания 3 pin IP67(мама+папа/желтый) 20А

7. MPPT контроллер солн. Заряда 12/24v 20A

8. Блок предохранителей на 6 потребителей.

9. Зарядное устройство Lifepo4 YZPOWER-600 14,6v 20A

10. Стабилизатор- преобразователь 8-40v в 12v,10A,120W

11. Розетка прикуривателя 12/24v

12. Включатель GSMIN AK78 220в

13. Розетка USB QC 3,0 + PD tape-c 65w (с подсветкой)

14. Включатель GSMIN AK78 12в

15. Розетка USB QC 3,0 (с подсветкой) 12/24v

16. Разъем питания 2 pin IP67(мама+папа/черный-2шт) 10А

17. Разъем питания 2 pin IP67(мама+папа/черный-2шт) 10А

18. Разъем питания 3 pin IP67(мама+папа/синий) 20А

19. Розетка водонипроницаемая 220v

Что потребуется:

• Стриппер

• Клема плоская изолированная "гнездо" 7,4мм 1,5-2,5мм2

• Кабельный наконечник НКИ 1,5-2,5мм2 Ф=5мм

• Кабельный наконечник НШВИ 2,5мм2 L=5мм

• Кабельный наконечник НШВИ 6мм2 L=12мм

• Кабельный наконечник НКИ 6мм2 Ф=10мм

• Колпачек СИЗ-3 2,5-5,5мм2

Постараюсь тут дать максимально емкие пояснения:

1. Шунт кулонометра. P- от АКБ подключается к B- шунта. Так же нужно подать на него питание от АКБ т.е. кидаем проводок от "плюса" АКБ к B+ шунта. В комплекте с кулонометром (2) идет 5pin провод для соединения с шунтом (1) - подключаем. Мы выполнили подключение АКБ- 1- 2

2. Теперь "плюс" АКБ кидаем на плюсовую выносную клемму(5а) пропуская его через предохранитель(4) на 60А

И уже через выносную клемму(5а) подключаем "плюс" к блоку предохранителей(8). Дальше уже "плюс" будем брать и подавать только на блок предохранителей(8). На схеме красные и синие провода отличаются толщиной, те что толще это провод ПВАМ 6,0мм2, те что тоньше это провод ПВАМ 2,5мм2. На 220в мы с вами уже повесили 1.5мм2. Оставшиеся две ветки провода 6мм2 брошены от блока предохранителей (8) к инвертору (3) и Зарядке(9).

3. Подключаем "минус" провода 6мм2. Три основных к P- шунта (1) от него тянем один к минусовой выносной клемме(5б), второй к инвертору(3) и третий к зарядке(9). Минус обязательно брать именно с P- клеммы шунта. если взять с B- на табло будет отображаться неверная информация по потреблению.

Теперь просто подключаем все потребители по схеме. Все обжимаем и соединяем. Дальше поясню только некоторые подключения:

Между 10,15,16,17 потребителями подключение на скрутке

Единственное место где мне пришлось паять это 16 и 17 разъемы. К ним пришлось провода припаивать.

Выключатели 12 и 14- обязательно минус подключаем к золотистому контакту. Иначе диод не будет работать.

На блоке предохранителей я написал какие предохранители использую я.

Провода которые мы вывели из Инвертора (3) от розетки тянем к розетке(19), а от выключателя который сняли тянем к выключателю(12) и кидаем на него минус как на схеме.

Контроллер СБ соединяем сначала разъемы для АКБ к нашему АКБ и только потом разъем СБ к Разъему питания 3 pin (6).

Собрали? На всякий случай хорошо всё проверяем. Теперь берем ответную часть от разъема питания 3 pin (18) и вешаем на нее провод с евровилкой. Втыкаем это добро в розетку и оставляем до полной зарядки. Внимание!!! Кейс заряжаем от 220в только с приоткрытой крышкой, т.к. зарядка греется. Когда зарядка отключится вытащите ее из розетки и через пару часов опять поставьте, чтобы балансир обработал ячейки. Потом кода уже полностью зарядится настройте кулонометр на правильную емкость (смотреть ютуб) и настройте приложение от АКБ Daly (смотреть ютуб). И да, пока не пользуетесь станцией выдергивайте предохранитель с зарядки- я не научился пользоваться диодами, а зарядка эта в обратную сторону энергию тянет. Если есть солнечные батареи то берем ответную часть от разъема питания 3 pin (6) подключаем соблюдая полярность и радуемся!

Теперь у вас есть портативная электростанция)

В планах собрать для станции складные солнечные батареи на 300-400 ватт, но пока не сошлись звезды...

В целом в кемпинге штука очень удобная. На холодильник компрессорный 12в на 60л. всякие зарядки гаджетов и свет хватает почти на 2е суток одной зарядки. Этой зимой очень выручила в частном доме, когда в морозы были бесконечные отключения света газовый котел и два циркуляционных насоса спокойно тянул (по теории на 11часов бы хватило).

Емкость станции почти 1300 ват\час. Вес - 16кг. Заряжать можно от 220в, от солнечных батарей и от машины крокодилами (кстати, как прикуриватель для авто тоже подходит).

Всем удачи и всего доброго!!!

Признавайтесь, выключаете свет, когда уходите из комнаты?

"Мусора.Больше.Нет". собрало простые советы, как сэкономить электроэнергию и помочь природе.

1) Вентилятор с регулировкой скорости

Комплект "собери сам" для самостоятельной сборки и пайки электронных компонентов, в завершенном виде мы получаем устройство вентилятора с платой управления скорости его вращения. Идеально подойдёт для обучения пайке и принципа работы электроники в целом. Стоит такой набор 128 рублей с бесплатной доставкой. Ссылка на источник

2) Светодиодное сердечко

Набор для создания светодиодного светильника с формой красного сердца. Стоит такой 40 рублей. Ссылка

3) Катушка Теслы

Комплект сборки мини-катушки Тесла. Стоит 83 рубля. Ссылка

4) Мигающий светильник

Набор для сборки и пайки микросхем , светодиодов и других электронных компонентов для получения платы весёлого светильника. Стоит комплект 260 рублей. Ссылка

5) Стартовый набор Arduino

Набор начального уровня для любителей сборки, пайки и программирования проектов на Ардуино. Стоит такой около 1 800 руб. Ссылка

6) Набор для создания арфы

Набор 'сделай сам' музыкальный инструмент лазерная арфа. Стоит около 600 руб. Ссылка

7) Анализатор спектра

Набор для пайки Анализатор звукового спектра со светодиодными индикаторами. Стоит 105 рублей. ссылка

8) Индикатор заряда батареи

Комплект для сборки индикатора уровня заряда аккумуляторов 3,7В - 12В. Стоит 130 рублей. Ссылка на источник

9) Электронные часы

Набор электронных компонентов для сборки цифровых часов с будильником и светящимися по кругу светодиодами . Стоит около 800 руб. Ссылка

10) Регулятор напряжения

Комплект «сделай сам» LM7805 модуль питания с регулятором напряжения. Стоит 37 рублей. Ссылка

11) Генератор сигналов

Генератор сигналов DIY Kit ICL8038 12V набор для сборки и самостоятельной пайки. Стоит 98 рублей. Ссылка

12) Пианино

Электронное пианино для сборки. Состоит из одной октавы нот. Стоит 115 рублей. Ссылка

13) Тестовый модуль

Электронный комплект LED Logic Pen. Стоит 67 рублей. ссылка

14) Модуль диммера 100 Вт

Набор «сделай сам» с переключателем потенциометра, модуль регулирования скорости для Arduino. Стоит 44 рубля. ссылка

15) Макетная плата

Набор для сборки макетной платы ATMEGA8. Стоит 150 руб. ссылка

16) Выпрямитель

Набор для сборки модуля преобразования переменного тока в постоянный. Стоит 37 рублей. ссылка

17) Радио своими руками

Набор для сборки FM-радиоприёмника. Стоит около 550 руб. Ссылка

18) Новогодняя ёлка

Набор для сборки 3D ёлочки с разноцветными светодиодами. Стоит такая около 280 рублей. ссылка

19) Умный робот 4WD

Набор для сборки умного робота-автомобиля. стоит такой около 2500 руб. ссылка

20) Дверной звонок

Набор для сборки звонка. Стоит 67 рублей. ссылка

21) Комплект деталей для Ардуино

Набор деталей для сборки недостающих элементов в проектах Arduino и др. Стоит такой 173 рубля. ссылка

22) Высоковольтный генератор

Стоит такой набор 123 рубля. ссылка

23) Усилитель звука

Плата усилителя звука для самостоятельной сборки. Стоит такая 115 рублей. ссылка

24) Воздушный катер

Набор для сборки лодки-катера с дистанционным управлением. Вам лишь потребуется найти 2 бутылки. Стоит такой набор около 800 руб. Ссылка

25) Луноход

Набор для сборки планетохода (луноход, марсоход) с солнечными панелями. Аппарат может работать как от батареек, так и от солнечной энергии напрямую. Стоит такой набор 598 руб. Ссылка на источник.

СЭС Германии сгенерировали 1744,46 гигаватт-часов за певую неделю мая, солнечная энергия в энергобалансе достигла рекордных 23,6%! Совокупная доля ВИЭ превысила 66%.

Рост солнечной генерации опустил цены на бирже седьмого мая ниже нулевой отметки. Напомню, что Германия в этом году планирует вводить в строй ежемесячно по 1,5 ГВт солнечных мощностей.

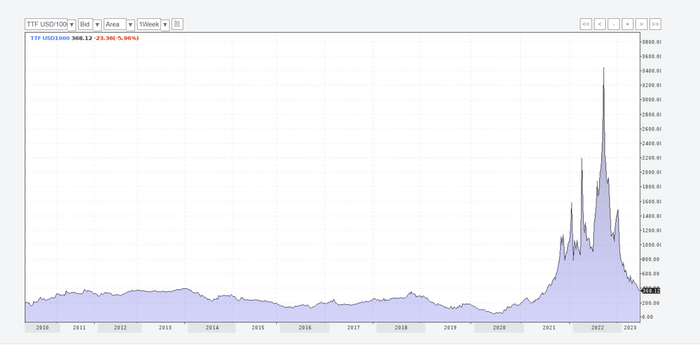

Следом упали цены и на уголь достигнув 108 $ за тонну и продолжает снижение. Газ рухнул до уровней 2013 года

Для сравнения цены в Европе 2012 год

Солнечная электростанция Kalyon Energy мощностью 1,35 ГВт была подключена к сети 2 мая. Новая Сэс состоит из 3,26 миллиона солнечных панелей и на 76% из отечественных комплектующих. Сэс будет генерировать 2,5 ТВтч ежегодно.

Цель новой электростанции снизить потребление газа на 450 миллионов $. Объем инвестиций составляет 1 миллиард долларов США. Солнечная электростанция превзошла по установленной мощности электростанцию в Испании 750 МВт.

Электростанция размещена в пустынной местности. Строительство началось в 2020 году. Страна активно развивает солнечную энергетику в прошлом году солнечная генерация прибавила 20,6% достигнув 9,4 ГВт ветрогенерация 7,4% достигнув 11,4 ГВт в этом году установленная мощность солнечной генерации по плану должна достичь 10 ГВт.

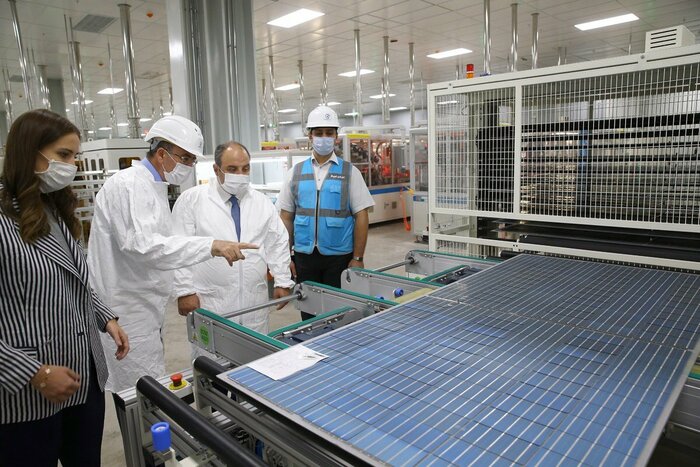

Турция занимает третье место по производству солнечных панелей в мире уступая лишь Китаю и Камбодже. В ближайшее время в производстве солнечных панелей Турцию потеснит США и Европейские страны, активно расширяющие собственное производство. Напомню Турция в 2022 году импортировала 21,6 млрд куб. м российского газа — это на 18% меньше, чем годом ранее. На поставки по трубопроводу пришлось 15 млрд куб. м сырья.
