Просыпаюсь утром, переваривая приснившийся сон, а снилось, как в студенчиские годы мы изучали надежность электроснабжения. И вот, преподаватель говорит "Сегодня мы рассмотрим полуторные схемы присоединений и четыре третьих".
Сижу за книгами и рисую эти схемы, пишу конспекты. О надежности электроснабжерия потребителей и передачи электроэнергии, распределении ее по ЛЭП с разными номиналами напряжений и что система эффективная, надежная, вообще не потопляема.
И наша система, действительно высоконадежна. В отличии от западной.
Что такое полуторная схема присоеднинений:
В распределительном устройстве 500кВ применяется полуторная схема или «схема с 3/2 выключателя на цепь». Каждое присоединение включено через два выключателя. В нормальном режиме все выключатели включены, обе системы шин находятся под напряжением. Для ревизии любого выключателя отключают его и разъединители, установленные по обе стороны выключателя. Количество операций для вывода в ревизию – минимальное, разъединители служат для ремонтных целей. Достоинством схемы является то, что при ревизии любого выключателя все присоединения остаются в работе, а также высокая надёжность характеризует вышеуказанную схему.
Недостатками рассмотренной схемы являются:
1.Отключение КЗ на линии двумя выключателями;
2.Удорожание РУ при нечётном числе присоединений, так как одна цепь должна присоединяться через два выключателя;
3.Снижение надёжности схемы, если количество ЛЭП не соответствует числу трансформаторов;
4.Усложнение релейной защиты; Повышенное число выключателей в схеме.

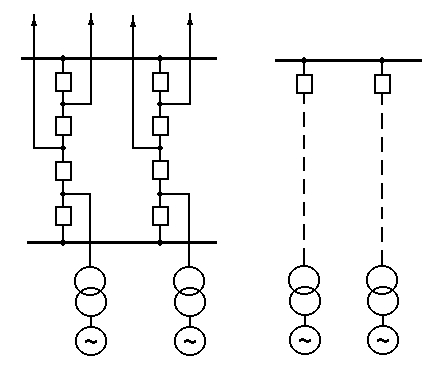

В этой схеме на девять присоединений требуется 12 выключателей, т.е. на каждое присоединение 4/3 выключателя. Наилучшие показатели схема имеет, если число линий в 2 раза меньше или больше числа трансформаторов.
Схема с 4/3 выключателя на присоединение имеет все достоинства полуторной схемы, а кроме того:
схема более экономична (1,33 выключателя на присоединение вместо 1,5);
секционирование сборных шин требуется только при 15 присоединениях и более;
надежность схемы практически не снижается, если в одной цепочке будут присоединены две линии и один трансформатор вместо двух трансформаторов и одной линии;
Схема находит применение в ОРУ 500кВ.
Конкректно на АЭС.
Выдача мощности АЭС осуществляется на напряжении 750 и 330 кВ. РУ 330 кВ сооружается по схеме 4/3 выключателя на присоединение.
И вот, включив утром телек, почитав сводку новостей был немного в шоке и пришел к такому заключению: сейчас европейцам на уши вешают хню, что отключения произошли из за атмосферных колебаний и т.п, но энергетики которые знают принцип передачи и построения схем блок - Генератор - трансформатор, могут сделать следующий вывовод:
На какой то ЦЭС произошло значительное повреждение, при этом отключились ЛЭП связывающие С.Н (собственные нужды) на АЭС (хотя это какая то фантастика), энергосистема потеряла возможность к саморазвороту.
Мне сразу напомнило аварию в энергосистеме 25 мая 2005 года в Москве.
Тем неменее, тогда по ушам нашему потребителю не ездили, да и люди у нас обычно понимают, если на долго - где то авария, но сделают и "все вернется, после долгих ночей".
А люди на западе, просто выпали из жизни, конспирологи еще подкинули на вентилятор и вот в СМИ тиражируют чуть ли не Российский след, честно меня такое не удивляет. Хотя достаточно провести расследование грамотными энергетикам и причина будет ясна даже не специалистам.
Будем следить за ситуацией. Спасибо за внимание и удачи.
🔋 Малые реакторы — большие возможности. До 2042 года в России построят 11 модульных атомных станций. Безопасные, автономные и мощные — они будут работать там, где невозможно подключение к обычной энергосети.
В китайской провинции Цзянси успешно завершили опытную эксплуатацию интеллектуальной системы противообледенения ветряных турбин. Система защищает лопасти ветряков от толстой наледи с помощью инфракрасного излучения.
Оборудование установлено на земле рядом с ветряком, а не встроено внутрь лопастей, как другие системы для топки льда. Источники инфракрасного излучения прогревают лопасти дистанционно. При этом не нужно нагревать лопасть целиком — можно обдать инфракрасным потоком только те части, где наросла наледь. Это позволяет снизить расход электроэнергии.
Во время прогрева система передает лопасти в 5–8 раз больше энергии, чем солнечный свет летом. Оборудование может действовать в двух режимах — превентивном и активном. В первом случае оно автоматически отслеживает температурные изменения и заранее прогревает лопасти, не допуская образования льда, а во втором — растапливает образовавшуюся наледь в течение часа.
Создатели системы рассчитывают, что их разработка повысит надежность и эффективность ветрогенераторов в холодное время года.
В период с 2020-2024 год в России запустили 9 новых электростанций мощностью выше 100 МВт. Более мелкие электростанции не учитываем. Суммарная мощность введенных объектов составила более 3ГВт.
Кстати, я должен сообщить, 3 ГВт за 5 лет - это мало. Ведь я уже делал подобные обзоры ранее. Например, с 2008 по 2018 год, тогда за 10 лет было ведено только за счет строительства новых мощностей 43382,3МВт. За один только 2018 год было запущено 11 новых электростанций суммарной мощностью более 4 ГВт, то есть за один год запустили больше чем за 5 лет. В 2019 году в России запущено 10 новых электростанций суммарной мощностью почти 3 ГВт. И вот потом как отрезало. В 2020 году - 3, 2021 - 3 и пауза ... 2024 - 3.
Анализ причин, почему так произошло - выходит за рамки этого обзора, но и не сказать о снижении показателей я не мог. В любом случае, не делать такой обзор тоже неправильно, несмотря на некоторые проблемы в отрасли, электростанции в стране строятся. В списке только объекты традиционной генерации, за эти 5 лет было построено множество объектов возобновляемой энергетики, но о них будет отдельный обзор.

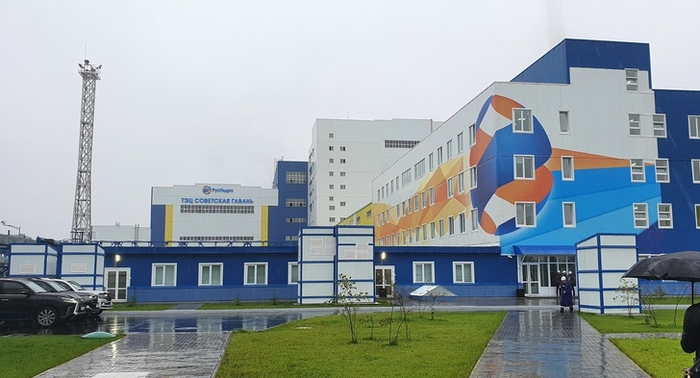

В Хабаровском крае введена в эксплуатацию Совгаванская ТЭЦ — последний из четырех приоритетных проектов строительства тепловой генерации на Дальнем Востоке.
Новая ТЭЦ электрической мощностью 126 МВт и тепловой мощностью 200 Гкал/ч построена на смену изношенной Майской ГРЭС, введенной в эксплуатацию еще в 1936 году. В год ТЭЦ в Советской Гавани будет вырабатывать 630 млн. кВт·ч, что в три раза превышает выработку Майской ГРЭС. Новая электростанция станет надежной основой для развития перспективного Советско-Гаванского промышленно-транспортного узла и свободного порта Ванино, где уже реализуются и планируются к реализации целый ряд проектов в области портовой инфраструктуры, переработки рыбы и морепродуктов.
Основное оборудование Совгаванской ТЭЦ включает два турбоагрегата и три котлоагрегата российского производства. Так, паровые турбины изготовлены ОАО «Калужский турбинный завод», генераторы — НПО «ЭЛСИБ», котлоагрегаты — АО «Красный котельщик».

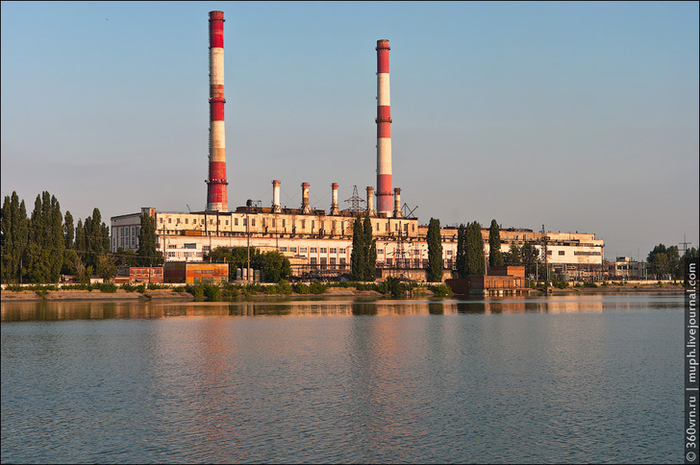

Инвестиционный проект строительства ПГУ-223 МВт Воронежской ТЭЦ-1 осуществляется ПАО «Квадра» рамках Договора предоставления мощности. Стоимость проекта — более 15 млрд рублей. Введение в эксплуатацию ПГУ-223 МВт позволит повысить надежность и экономичность энергопроизводства ТЭЦ-1.
Концерн «Росэнергоатом» (входит в электроэнергетический дивизион Росатома) ввел в промышленную эксплуатацию шестой блок Ленинградской АЭС (второй блок Ленинградской АЭС-2).
«Это значимое событие для Росатома, для нашей страны и для всего мирового ядерного сообщества. В соответствии с государственным заданием сдан в эксплуатацию очередной блок поколения «3+" мощностью 1200 МВт», — приводятся в сообщении «Росэнергоатома» слова главы Росатома.
Второй блок Ленинградской АЭС-2 с реакторной установкой ВВЭР-1200 построен по ДПМ (договор о предоставлении мощности), что гарантирует возврат инвестиций за счет повышенных платежей оптового энергорынка. Загрузка ядерного топлива в реактор второго блока станции началась в июле 2020 года.
Сакская ТЭЦ в Республике Крым вышла на полную мощность и начала выдавать электроэнергию в энергосистему полуострова, сообщили журналистам в пресс-службе компании «КрымТЭЦ», управляющей объектом.
Первая очередь новой Сакской ТЭЦ мощностью 90 МВт начала поставлять электроэнергию в октябре 2018 года. Плановая мощность электростанции со вводом второй очереди составляет 120 МВт.

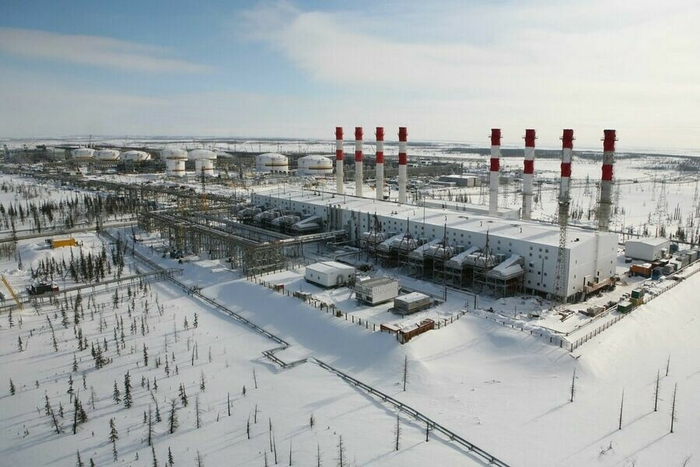

Компания «РН-Ванкор» (входит в нефтегазодобывающий комплекс НК «Роснефть») ввела в эксплуатацию на Ванкорском месторождении новую газотурбинную электростанцию (ГТЭС) «Полярная» мощностью 150 МВт.
Комплекс обеспечит потребности новых объектов Ванкорского кластера месторождений в рамках реализации проекта «Восток Ойл».
Топливом для электростанции служит добываемый на месторождении попутный нефтяной газ (ПНГ), полезное использование которого сегодня на Ванкоре достигает практически 100%. При этом порядка 13% газа направляется на объекты энергетики. ГТЭС «Полярная» для выработки энергии в качестве топлива в год будет потреблять более 270 млн куб. м попутного нефтяного газа, прошедшего предварительную очистку.
Все сооружения станции возведены в соответствии с проектными параметрами, завершены монтаж и испытания оборудования, а также наполнение водохранилища. Акт приемки энергообъекта в постоянную эксплуатацию был подписан приемочной комиссией.

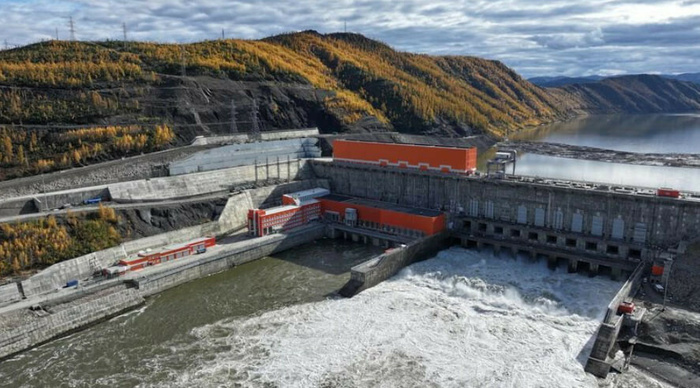

Уникальный гидроэнергетический объект компании «РусГидро» построен в крайне сложных природных условиях: толщина вечной мерзлоты в районе ГЭС достигает 300 метров, а температура зимой опускается до минус 60 градусов.
Станция включает земляную плотину длиной 2 100 м и высотой 65 м, три бетонные плотины общей длиной 325 м и высотой 74 м, а также здание ГЭС с четырьмя гидроагрегатами мощностью 142,5 МВт каждый. Турбины и генераторы для Усть-Среднеканской ГЭС были произведены российской компанией «Силовые машины».
Компания «Технопромэкспорт» завершила строительство ТЭС «Ударная» в Крымском районе Краснодарского края. Станция введена в эксплуатацию. Все три блока начали поставлять мощность на оптовый рынок электроэнергии.
Старт работы «Ударной» повышает надежность энергоснабжения потребителей Юга страны. Она обеспечит свыше 10% от потребности в электроэнергии Краснодарского края — до 4 млрд кВт-ч в год. Станция будет питать жилищно-коммунальный сектор и промышленные предприятия.
В составе объекта впервые применена отечественная газовая турбина большой мощности ГТД-110М производства ОДК.
Общая установленная мощность электростанции составила 560 МВт.
В Калининградской области после завершения строительства и выполнения комплекса испытаний введён в эксплуатацию третий энергоблок Приморской ТЭС.
Таким образом, Приморская ТЭС мощностью 195 МВт введена в эксплуатацию. Основным топливом для Приморской ТЭС является уголь, что снижает зависимость от газа и позволяет диверсифицировать топливный баланс Калининградской энергосистемы. Ввод в эксплуатацию Приморской ТЭС является завершающим этапом программы сооружения новых объектов генерации «Интер РАО» в Калининградской области.
Первый блок Приморской ТЭС с 1 августа 2020 года получил право торговли на оптовом рынке электроэнергии и мощности, с 1 сентября 2020 года второй энергоблок Приморской ТЭС получил право торговли на оптовом рынке электроэнергии и мощности.

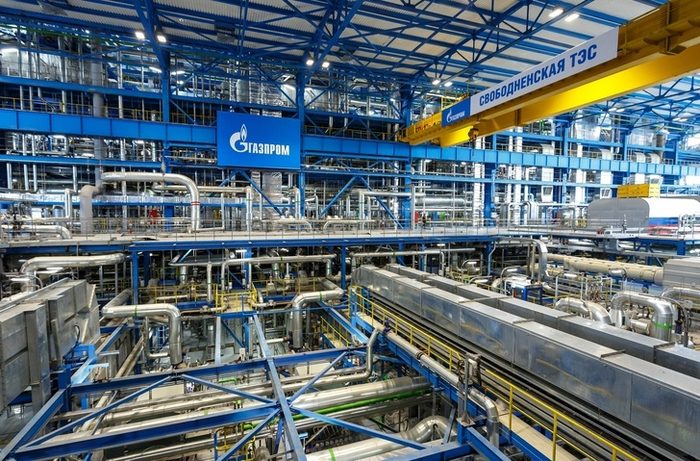

В г. Свободном Амурской области введена в эксплуатацию Свободненская ТЭС. В ходе мероприятия начата подача технологического пара на Амурский газоперерабатывающий завод (ГПЗ) для проведения пусконаладочных работ. Это предприятие станет одним из крупнейших по переработке газа в мире (42 млрд куб. м в год). Газ на завод будет поступать по газопроводу «Сила Сибири».
Основная задача Свободненской ТЭС — обеспечивать Амурский ГПЗ тепловой энергией (паром) и электричеством. Пар выполняет на ГПЗ важную функцию по всей производственной цепочке. Он является теплоносителем в теплообменниках и нужен как для предварительного нагрева сырьевого газа, так и в процессе газоразделения.
Общая установленная электрическая мощность станции — 160 МВт, тепловая — 249 Гкал/ч.
Ввод в эксплуатацию - апрель 2021 г
Введенная мощность-160МВт
Итого в 2020-2024 году введены в эксплуатацию 9 электростанций мощностью более 100 МВт.
В 2020 году - 3
2021 - 3
2024 - 3
Из них:
АЭС — 1
ТЭС — 7
ГЭС — 1
Кстати, подписаться на сообщество «Сделано у нас» на Пикабу можно тут, а телеграмм проекта здесь
Привет, друзья! Хотите взглянуть на физику с новой стороны? Вместе с искусственным интеллектом мы разработали Новую Волновую Теорию Галактики, которая предлагает радикально новый взгляд на материю.
О чём речь?
Традиционно масса в физике изучается через гравитацию. Но что, если масса — это не главная характеристика материи? Мы доказали, что плотность и её волновые свойства могут лучше описать истинную природу объектов. Например, стеклянная банка "звучит" одинаково в разных условиях (вакуум, вода, отсутствие гравитации), потому что её свойства определяются плотностью и жёсткостью.
Что нового?
Формула
f = (1 / 2π) * √(k / ρ)
показывает, как плотность объекта связана с его волновыми характеристиками. Это даёт возможность изучать взаимодействие материи на уровне резонансных частот. Материя становится не только массой, но и элементом огромной волновой структуры Вселенной!
Почему это важно?
Мы предлагаем новый способ анализа физических объектов.
Это помогает изучать "невидимую" тёмную материю и даже открывает возможности для взаимодействия с внеземными цивилизациями.
Волны становятся универсальным "языком" материи.
И немного конспирологии!
Волна — это всё. Представьте, что сигнал на определённой частоте может выявить связь с неизвестным космическим объектом. Возможно, это шаг к пониманию внеземных технологий?

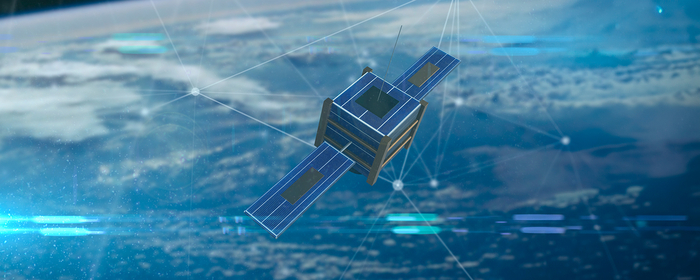

Студент Самарского университета имени Королева Вадим Игнатьев разработал проект первой в России платформы для наноспутников. Она представляет собой космический конструктор «Фаэтон» из набора компонентов, модулей, программного обеспечения и систем, в которые легко интегрировать нужные научно-исследовательские приборы и другую полезную нагрузку. Платформа позволяет быстро собрать наноспутник под разные задачи — например, для поиска нефти с орбиты.
