Итак, перехожу к теме закалки.
Давайте пофантазируем и представим себя не в роли упомянутого деревенского кузнеца. А в роли прошаренного современного исследователя-металлурга, способного в своей лаборатории создать по желанию любую сталь.
Берем чистое железо и начинаем постепенно добавлять в него углерод – 0,1%, 0,2%, 0,3% - и проверять сталь на закаливаемость. Вот, дошли до 0,35 или даже 0,4% углерода. Если до этого момента никаких особо заметных изменений не происходило, то при 0,4% С сталь после закалки вдруг стала гораздо крепче и тверже. Что случилось, если углерод до этого момента тоже в железе присутствовал?
Помните из прошлой статьи доэвтектоидные стали и почему они так называются? В стали «не хватает» углерода, и чтобы наш застывший раствор получился без мягких комков его надо хорошо перемешать перед этим. Что делает строитель, если в смеси мало цемента? Он тщательно ее перемешивает, до тех пор, пока все частички песка не будут связаны частичками цемента. Только в этом случае застывший бетон получится крепким и однородным.
Броуновское движение помните со школы? А диффузию? В нашем случае диффузия – это проникновение атомов одного элемента в кристаллическую решетку другого. Чем выше температура, тем быстрее работает углеродомешалка – диффузия. Диффузия нам заменяет бетономешалку. Чем быстрее ее обороты, тем меньше времени уйдет на создание качественной смеси-раствора.
Как вы помните, перемешивание или образование раствора в углеродистой стали начинается при 727 градусах. Если очень долго ждать, то когда-нибудь, в теории, мы и получим этот качественный раствор, но это не точно. Поэтому чтобы процесс создания раствора шел быстрее, нужно, как вы понимаете, поднять температуру.
Раствор – это в прямом смысле раствор. Раствор углерода в раскаленном железе называется аустенитом. Могли бы назвать и просто – горячим раствором, но тут дело в том, что при определенных условиях этот горячий раствор может сохраняться в холодном виде. Тут у нас оксюморон получается, поэтому такой горяче-холодный раствор назвали остаточным аустенитом.
Пусть вас не пугает название аустенит. Раствор углерода в горячем железе назвали по фамилии англичанина его описавшего У.Робертса-Остина (W.Roberts-Austen). Если бы эту структурную составляющую сталей открыл бы Иванов, раствор назвали бы, наверное, иванитом. Ведь холодный пересыщенный раствор углерода в железе мартенсит назвали в честь немца Адольфа Мартенса, поэтому ничего такого особо умного в этих словах нет. Нам главное помнить, что есть горячий раствор и холодный раствор. И чтобы получить нужный нам очень твердый холодный, необходимо хорошо перемешать углерод в горячем. Вот это и есть вся основная «тайна» закалки любых, повторяюсь – любых сталей. Конечно тех, где есть углерод в достаточном количестве.
Как примерно определить сколько его в углеродистой стали я писал в прошлой статье.
То есть, чтобы закалить нашу сталь с 0,4 углерода, надо ее основательно прогреть, чтобы углерод и феррит растворились в горячем железе (аустените) полностью и равномерно. Поэтому, температура закалки доэвтектоидных сталей («с нехваткой углерода»), немного выше, чем температура закалки заэвтектоидных («с избытком углерода»).
Теперь сварим сталь с углеродом 0,6%. Как вы уже поняли, температура закалки этой стали будет немного ниже, чем стали с 0,4% С – диффузию-углеродомешалку, сильно зависящую от температуры уже не нужно включать на такую высокую мощность.
Сталь с 0,8% С потребует для закалки еще меньшей температуры нагрева – углерода больше, «перемешивать» его особо тщательно уже не нужно. Это хорошо видно на схеме закалочных температур. Берем температуру в 727 градусов, при которой начинает появляться раствор, чтобы долго не ждать добавляем 50 градусов сверху и получаем температуру закалки У8 – 760-780 градусов. Но эта схема работает только для сталей с избытком углерода, доэвтектоидные стали надо греть немного выше – углерода мало.
В сталях с избытком углерода его так много, что он выделяется в виде комков-карбидов. Чем карбидов больше, тем до более высоких температур надо греть сталь, чтобы их растворить полностью. (Большой кусок сахара будет растворяться в чае дольше, чем ложка сахарного песка такой же массы). Однако, углерода и так хватает, поэтому карбиды не растворяют полностью, чем еще больше упрочняют сталь после закалки, потому что карбиды самая твердая фаза в стали. Гораздо тверже мартенсита – пресыщенного холодного раствора, который и получается после закалки. (Твердость мартенсита 650-750 Нв, а твердость карбидов около 800 Нв).
Более того, чем больше углерода в таком растворе, тем он тверже. Поэтому твердость заэвтетоидных углеродистых сталей больше твердости доэвтектоидных сталей. Про точку «S» я писал в прошлой статье.
Почему так? Да совсем просто.
Как-то видел один короткий смешной советский мультфильм, очень точно иллюстрирующий процессы, происходящие в стали во время закалки. Вы его легко найдете по запросу в Сети «советский мультфильм автобус».
На остановке стоит большая толпа народа. Подъезжает маленький автобус и часть людей впихивается в салон.
- Все влезли? – спрашивает водитель.
- Нет! – орут с остановки в ответ.
Водитель передвигает специальный рычаг и автобус немного растягивается в длину.
- Все влезли?
- Нет!
Рычаг переводится еще на одно деление вниз и автобус еще удлиняется.
- Все?
- Нет!
Водитель давит рычаг в пол и автобус становится похож на длинную колбасу.
- Все?
- Все!
- Поехали, - водитель возвращает рычаг в исходное и автобус сжимается в первоначальный вид.
В общем, в салоне стало очень много твердых, немного искаженных и деформированных пассажиров. Точно так же происходит и в стали.
В раскаленном состоянии железо способно растворять углерод, а в холодном – нет. Вспомните наш солевой раствор. Кстати, для лучшей аналогии тут посоветовали соль заменить на сахар – так будет точнее. Я не против.
Напихав в кристаллическую решетку железа много атомов углерода, мы резко охлаждаем сталь, чтобы углерод не успел выделиться из раствора как тот сахар (или пассажиры не успели выскочить из сжимающегося мультяшного автобуса). Кристаллическая решетка железа, из-за того, что углерод не может в ней раствориться но и не может выделиться, искажается очень сильно и в стали образуется уже известный нам мартенсит – пресыщенный твердый раствор углерода в железе. Понимаете, почему пресыщенный? Углерод должен был «выпасть в осадок» в виде карбидов или в виде цементита в перлите, но не успел.
Чтобы углерод не успел выделиться, нужна очень большая скорость охлаждения горячего раствора (аустенита). Чем она выше – тем больше углерода останется в холодном железе, тем больше будет искажена кристаллическая решетка, тем тверже станет мартенсит.
По этой причине, закалить раскаленную саблю размахивая ей в воздухе, пусть и на скаку, можно только на очень небольшую твердость. Но по причине того, что сталь раньше часто была хладноломкой, сабли на высокую твердость и не закаливали – поломаются.
Были, конечно, всякие экземпляры, но хорошие и стоили дорого, да и писал я уже об этом.
Короче, моча для получения высокой твердости, как закалочная среда, гораздо лучше горного воздуха. И свет луны тут как бы и ни при чем, а вот слезы девственницы, если горючие и соленые, очень даже подойдут.
Надеюсь, я понятно описал причину, по которой мы вообще нагреваем сталь под закалку. И на этом можно было бы остановиться, если бы не легирующие элементы. Продолжим моделировать нашу фантазийную сталь в следующей статье, а пока разберемся, как определить температуру закалки углеродистых сталей.
Наверное, вам надоели эти унылые черно-белые схемы, поэтому нарисую свою, яркую и веселую. Начну, с модных в нынешнее время всяких там красных линий. Но мелочиться не буду - сделаю красные линии широкими и разных оттенков. (Может в этом и все дело?)
Поначалу я хотел добавить в схему и синих тонов, но это потом сможет сделать каждый, когда дойдем до отпуска. А пока и красного хватит, тем более что некоторые красные линии я буду чертить зеленым цветом.
Первая красная-зеленая линия это линия равная температуре 1100 градусов. Температура взята произвольно, но желательно не нагревать выше неё любую сталь: углеродистую, легированную, нержавеющую. Поэтому эта зеленая линия и красная.
Следующая линия – это линия S. Слева от которой лежат стали доэвтектоидные, справа – эвтектоидные - больше она ничего и не обозначает.
Еще одна очень нужная и интересная – линия равная температуре 768 градусов. Это выше температуры, при которой начинается образовываться наш горячий раствор, поэтому при такой температуре можно как-то закалить все углеродистые стали от 0,35-0,4% углерода. А углеродистые стали от 0,8% будут уже прекрасно закаливаться. Зеленая линия в 850 градусов будет красной для всех углеродистых сталей, как доэвтектоидных с нехваткой углерода, так и заэвтектоидных с его избытком. Можно нагреть и выше, но не нужно – ни к чему.
Почему 768 и как определить эту температуру? Можно по цвету каления – на глаз. Сталь цвета спелой вишни будет соответствовать этому нагреву. Цвет спелой вишни… как лирично. Так и просится сюда хокку:
Все холоднее,
Только никак не остыть
Гроздьям рябины.
Определите температуру каления стали по цвету ягод.
Кстати, цвет заходящего солнца у горизонта соответствует примерно 850-900 градусам нагрева стали, поэтому оно у нас и остывающее после раскаленного желтого. Но это не точно, проверяйте сами.
Вообще, определять температуру визуально нужно в полумраке. На ярком свету всегда будет перегрев.
Второй, более надежный способ определения этой температуры – магнит. Выше 768 градусов железо не магнитно. На диаграмме железо-углерод вы найдете эту линию слева в углу. Она там хоть и короткая, но после нагрева выше 768 градусов немагнитны все стали и доэвтектоидные и заэвтектоидные. Только, вот, речь пока идет об углеродистых сталях. В легирующих - своя особенность, с помощью которой их легко можно определить с помощью магнита, потому что наш горячий раствор углерода в железе – аустенит - тоже немагнитен.
Хоть фото ниже и не передает точно цвета, но принцип понятен: при одном нагреве магнит притягивается к напильнику, а при другом – большем – нет.
Углеродка самая простая в закалке сталь. Алгоритм действий здесь прост.
Определяем по искре количество углерода с помощью маркеров или просто на глаз. Если это сталь доэвтектоидная (меньше 0,8%С) Нагреваем сталь до момента, когда магнит перестанет к ней притягивается. Запоминаем цвет каления. Нагреваем чуть выше и закаливаем в воде.
Температура таких сталей на нашей красочной схеме будет лежать слева от линии S в заштрихованной области. Цвет каления красный, светло-красный.
Если сталь заэвтектоидная, например, тот же пущенный на нож напильник, то все еще проще. Нагреваем до момента, когда магнит перестает реагировать на сталь и закаливаем в воде. Можно в масле, если не нужна очень высокая твердость. Температура закалки таких сталей в заштрихованной области справа от линии S.
Закаливать такую сталь можно двумя способами. Нагревать до момента, когда магнит перестанет «прилипать» или остужать до этого момента, нагрев сталь чуть выше.
Второй способ проще и имеет ряд преимуществ – сталь меньше коробит, меньше закалочных трещин, не нужно постоянно вынимать заготовку из горна. Такой способ называется закалка с подостуживанием. Раньше применялся очень широко, сейчас, с появлением у кузнецов муфельных печей почти не применяется, как и «закалка на магнит». Причина тут еще в том, что сменившийся технологический уклад открыл доступ к легированным и высоколегироованным сталям. Углеродистые стали в изготовлении ножей почти перестали применяться.
Действительно, зачем термисту греть печь выше положенной температуры, а потом еще «ловить момент» когда можно нагрев печь, запихнуть туда охапку заготовок калить их точно от заданной температуры. Вот так прогресс меняет технологии и приводит к неожиданным результатам. Если кузнец, закаливающий заготовки по одной может «запороть» одну-две-несколько, то при закалке в муфельной печи в брак может пойти вся партия. В то же время, если термист сделал все правильно – вся партия будет нужного качества.
Однако, при малых объемах закалка в горне выгодней – скорость нагрева больше, тратится меньше времени на закалку малой партии или единичного экземпляра. А при закалке легированных сталей закалка с подостуживанием уменьшает коробление и повышает твердость относительно обычной закалки. Она идеально подходит для закалки тонких и длинных предметов. Да и сам процесс гораздо проще выходит. Правда магнит в этом деле нам уже не поможет. Но об этом в следующих статьях.
В теме Квинтэссенция брутальности | Пикабу (pikabu.ru) поведал, что волею судеб оказался на машиностроительном предприятии "ТИМОКС" на территории Братского алюминиевого завода.
К нам попал мелкосерийный заказ, основа которого - композиционная биметаллическая плита (алюминий + сталь), и выяснилось, что единственный способ получить надёжное соединение этих двух металлов, отвечающее всем требованием заказчика - это, неизвестная мне ранее, сварка взрывом. Предприятий, освоивших эту технологию, оказалось всего несколько штук на всю Россию, и одни из пионеров этой технологии, компания Тимокс, находятся от нас всего в паре десятков километров, на легендарном БрАЗе.
Сварка взрывом - процесс получения соединений под действием энергии, выделяющейся при взрыве заряда взрывчатого вещества.
Несмотря на мгновенное протекание сварки взрывом (продолжительность порядка 10~6 с) в области соударения успевают произойти процессы, необходимые для образования новых атомных связей и прочного соединения металлов.
Эти процессы можно регулировать путем изменения параметров соударения пластин и подбором соответствующих ВВ. Сваркой взрывом можно получать соединения из разнообразных металлов и сплавов, что является - одним из ее достоинств. Номенклатура металлов, сваренных взрывом, достаточно широка (около 100 сочетаний) и постоянно расширяется.
Сварка взрывом может быть использована для получения различных слоистых металлических композитов. Ученые объяснили, что этот метод не предполагает диффузии металлов. Вместо этого сохраняется четкая граница между слоями. Это происходит благодаря ускорению и последующему столкновению металлических пластин при взрыве. В месте столкновения создается высокое давление. Это заставляет металл вести себя так, как если бы он был жидкостью. В области удара можно наблюдать кумуляцию. Ученые считают, что соединение образуется в твердой фазе без плавления.
Сварка взрывом обеспечивает самую большую прочность соединения разнородных металлов среди возможных.
В качестве ВВ используются гранулированные аммониты, имеющие скорость детонации D=3000-4000 м/с.
В момент взрыва вдоль слоя ВВ распространяется плоская детонационная волна, при этом продукты взрыва сообщают находящемуся за фронтом детонации участку металла импульс, под действием которого элементарные объемы с ускорением движутся к поверхности неподвижной детали и со скоростью V соударяются с ней.
Соударение свариваемых металлов происходит под некоторым углом, вызывает давление в десятки тысяч атмосфер. В местах соприкосновения пластин происходит совместное деформирование поверхностных слоев. Деформирование имеет характер вязкого течения и способствует тесному сближению свариваемых поверхностей.
Сварка взрывом подразумевает проведение определенных подготовительных работ, к которым следует отнести следующие процессы:
предварительно подготавливают фундамент, на котором будет располагаться неподвижная заготовка;
элементы, которые нужно соединить друг с другом, так же готовятся особым способом;
сам взрывчатый элемент;
детонатор;
между заготовками придется соблюдать определенное расстояние и угол относительно друг друга.
Довольно долгий процесс подготовки компенсируется скоростью формирования сварного соединения, оно образуется в течение миллионных долей секунды, то есть практически мгновенно.
И вот, собственно, результат:
Посмотрите на фото светлый металл это алюминий, тëмный - сталь. До "сварки" шип-пазы были только на стали, а алюминий взрывом дифузировал в сталь. За мгновение между металлами сформировалась кумулятивная струя плазмы которая по пока не до конца изученным механизмам соединила их вместе :) магия 😉
Сталь+алюминий. Разрушить это соединение практически невозможно. Сварное соединение возникает вследствие образования металлических связей при совместном пластическом деформировании свариваемых поверхностей металла. Малая продолжительность сварки предотвращает возникновение диффузионных процессов. Эта особенность позволяет сваривать металлы, которые при обычных процессах сварки с расплавлением металлов образует хрупкие интерметаллические соединения, делающие швы непригодными к эксплуатации.
К сожалению, сам процесс показать не получится, во-первых, это закрытое производство, а, во вторых, и процесс сам закрытый, заготовка опускается в шахту, закрывается люком, покруче чем в Vault-Tec Corporation, БАХ!
и достают готовую деталь.
Очень надеюсь, что скоро достанут и нашу.
Инженеры уже занимаются расчётами :)
Продолжаю серию постов про старинные ножи, технологию их изготовления и отличие от ножей современных. Грубо говоря, тот нож, который мы видим сейчас появился где-то лет сто назад. Изменилась не только сталь ножей, но и их размеры и геометрия. Клинок современного ножа имеет так называемые "спуски", сечение древнего клинка - всегда клин. Отсюда и его название. Но, надеюсь, вы понимаете, что я говорю не о всех ножах, а о большинстве выпускаемой продукции.
Хорошо это или плохо - не так и важно главное, современный нож устраивает тех, кто им пользуется и выполняет те задачи, которые перед ним ставят.
«Наиболее древней технологией изготовления ножей были приёмы сварки ножа из 3 или 5 полос. Такие технологические схемы обнаружены на 41 микроструктуре. Они в подавляющем количестве встречены в наиболее древних ярусах ... В этих ярусах, — кроме 20-го, где обнаружены 3 переходные схемы, — иных технологических схем не встречено. Всего в этих ярусах найдено 35 ножей с многослойной технологической схемой, а остальные 6 ножей с такой схемой обнаружены в 19 и 18-м ярусах вместе с ножами, изготовленными по другой технологии. Все технологические схемы многослойной сварки встречены лишь на ножах раннего типа — узких, клиновидных, с удлинённой пропорцией лезвия. Пятислойная схема технологии изготовления ножа, ранее нам не известная, была обнаружена на 4 экземплярах.
В середине клинка ножа проходила высокоуглеродистая, термически обработанная полоса стали (рис. 33, 2). По бокам от неё были расположены железные полосы, к которым примыкали дополнительно ещё стальные, также термически обработанные. Трёхслойные клинки имели обычную схему: в середине клинка проходила стальная полоса, а по бокам — железные (рис. 33, 1). Не останавливаясь подробно на описании техники производства многослойных ножей, мы должны заметить, что при этой очень трудоёмкой технологии клинок ножа из многослойной заготовки пакета изготовляли вытачиванием на точильных кругах».
Конечно, здесь – ошибка. Ни на каких точильных кругах клинки в то время не вытачивались и кругов точильных как-то не особо много нашлось, да и с кузней их связать не удалось вроде.Технологии резания получили широкое распространение лишь в 20 веке. Трехслойный клинок изготавливался ковкой, как и все другие. Как это делалось я показывал в одном из видео.
Уместно, думаю, опять процитировать Колчина.
«Большое значение в производстве многослойных ножей имела сварочная техника. Как показали микроструктурные исследования, в Новгороде уже в X в. она была довольно совершенной и позволяла сваривать тончайшие стальные и железные полоски, достигавшие на готовых изделиях толщины 0, 5 мм. … в начале XII в., — наблюдается новая технология — наварка стального лезвия на острие железного клинка ножа (рис. 34). Технология многослойной сварки в этих ярусах исчезает.
В это же время (20—17-й ярусы) появляется переходный технологический приём, при котором средняя стальная полоса, конструктивно расположенная так же, как и в прежней технологической схеме, вваривается лишь в нижнюю часть клинка. При этом механические операции выточки клинка были заменены кузнечной выковкой его, что значительно упростило технологию производства. Но во второй половине XII в. и от этой технологии также отказались. Новая технология наварки лезвия на железный клинок стала основной во все последующие века. Но и она с развитием ремесла и русской экономики в целом претерпевала изменения. В XII и XIII вв. стальная наваренная часть лезвий ножа была массивной, значительной и составляла не менее сечения клинка.
В то время преобладала технология торцовой наварки лезвий. К концу XIII в. объем стального лезвия на клинке ножа становился все меньше и в XIV и XV вв. стальное острие наваривалось лишь тонкой пластинкой, как правило, с одной из сторон клинка ножа, т. е. технологией косой боковой наварки, более упрошенной, чем торцовая. Стальная часть на этих ножах составляла не более 1/5—1/7, сечения всего клинка.
Такие ножи в употреблении были недолговечны — стальная наварка у них очень быстро стачивалась. Если из исследованных нами 80 клинков ножей XII—XIII вв. зоны стальной наварки обнаружены на 78 экземплярах, то среди 78 ножей XIV—XV вв., нами исследованных, встречено 9 экземпляров цельноферритовых структур, т. е. на этих ножах стальные наварки были в своё время совсем сточены, после чего ножи стали непригодны к употреблению. Хотя конструкция ножа, как мы видели выше, с развитием экономики ухудшалась в силу массового производства на широкий рынок, однако техника ремесла (например, технология сварки и термической обработки) оставалась на прежнем высоком уровне, а иногда и совершенствовалась…
Твёрдость закалённых лезвий колебалась в пределах 54— 56 единиц по Роквеллу, т. е. была довольно высокой, если учесть, что твёрдость лезвий современных бытовых ножей не превышает 48 единиц по Роквеллу.
В первой половине XII в., с развитием русской экономики и расширением сбыта продукции городского ремесла, кузнецы, обеспечивая массовый выпуск своей продукции, «рационализировали» конструкцию ножа и упростили его технологию. Ножи начали делать лишь с наварным стальным лезвием. В это время борьбы старой и новой технологии появился упрощённый вариант многослойной технологической схемы, когда стальную полосу вваривали лишь в нижнюю часть клинка, заменив при этом механическую операцию выточки клинка кузнечной выковкой. Но и эта технология также не выдержала конкуренции с новой, «рационализированной» техникой и во второй половине XII в. совершенно исчезла.
Упрощённая технология наварного торцового лезвия с новой формой клинка ножа в XII и XIII вв. оставалась без изменений, но во второй половине XIII в. и начале XIV в. эта технология ещё раз удешевилась за счёт уменьшения количества стали на наварном лезвии путём применения косой наварки. Основа железного клинка на ножах XIV—XV вв. сделалась ещё массивнее. Ножи в общей массе стали больше, крупнее, чем в XII и XIII вв.».
Косая наварка современная работа.
Другие авторы: «Начиная с XII в., здесь, как и на остальной территории Древней Руси, в кузнечную практику входит технология наварки. Особенностью применения этой технологии на рязанских памятниках является преобладание изделий, изготовленных в варианте косой боковой наварки. Широкое распространение наварной технологии связано с развитием городского железообрабатывающего производства».
«В условиях татаро-монгольского ига (вторая половина XIII – XV в.), как удалось показать в предшествующих работах, древнерусское кузнечное ремесло не претерпевает негативных изменений (Завьялов, Розанова, Терехова, 2007). Сложившаяся в домонгольский период устойчивая структура ремесла позволила сохранить даже в условиях разрушения многих политических институтов и экономических связей преемственность традиций, что проявилось в продолжающемся развитии инновационных технологий. Так, в Новгороде изделия, выполненные в наварной технологии, в это время составляют более 60%, в Твери и Москве – более 55%, Торжке – около 60%».
У меня нет желания рецензировать научные работы, тем более в данной статье. Я пытаюсь избавить читателя от стереотипов и обратить внимание на некоторые интересные моменты. Посмотрите на клинки 11442 и 11445 на рисунке выше. Это так называемая V-образная наварка. А теперь задумайтесь, для чего ее делали? В помощь вам клинок 9957 на рис. ниже. Примите во внимание его износ.
Не кажется ли вам, что это имитация торцевой наварки? Ведь не распилив клинок не узнать, что стали там совсем чуть-чуть и при стачивании тонкой стальной кромки на лезвие выйдет мягкая железная основа (9957). Но нож был сделан, а это значит что даже гораздо большая и сложная работа (а чтобы приварить так полосу надо постараться) окупалась. Так зачем грешить на нынешних мастеров, если и предки иногда «разводили лохов»?
Заметили, что все клинки крепились в рукояти методами так называемых «всадного» и «сквозного» монтажей? «Пластинчатый» монтаж или «накладной» или «фултанг», появился на ножах гораздо позже. На кинжалах он применялся, но широкое распространение получил, наверное, лишь в 19-20 вв. Деревянные или роговые накладки крепились заклепками к стальной основе рукояти. Я еще помню время, когда мастера делились советами как лучше клепать рукоять. Сейчас даже клепать перестали, а сажают накладки на клей (иногда даже не сажают). Клепки имитируют мозаичными пинами, которые тоже вклеиваются. И часто на этих пинах накладки и держатся. Недавно в руки мне попал такой нож - выбил пин и накладки отвалились.
Пины.
Каждая технология оставляет свой след. По этому следу и можно определить как делалось то или иное изделие. Опытный мастер, взглянув на узор дамаска, может сказать как его изготовили. Посмотрите на клинки 8355 и 8354.
Они сделаны в технике косой наварки лезвия. Но если на хвостовике (черене) одного нет стали, то у другого есть. Это говорит о том, что технологии их изготовления могли отличаться друг от друга. Но сами понимаете, приваривать тонкую полоску стали на узкий хвостовик никто не будет (да и невозможно это технически), поэтому можно с уверенностью утверждать, что сделаны они по стандартной технологии того времени – четыре заготовки за одну сварку, а не одну, как у японцев.
Но, думаю, это мало кому интересно, поэтому давайте рассмотрим пару очень интересных клинков. Рассмотрим и вместе порассуждаем. Думаю, кто-то сможет меня дополнить.
Посмотрите на фото этих клинков.
Они из одного курганного захоронения то есть, одного времени изготовления. Клинки почти идентичны по виду и технике изготовления. Можно предположить, что и делались в одной мастерской.
Вернее, они и делались в одной мастерской. Я насчитал семь одинаковых признаков у этих клинков. И это редкая удача найти два клинка из одного места производства. Скорее всего они из большой партии.
Одинаковые до миллиметра больстера делались следующим образом. Круглый пруток стали нарубался на дольки, как мы сейчас нарезаем колбасу. В этих заготовках пробивалось отверстие в которое на горячую садили хвостовик, потом доваривали кузнечной сваркой.
Клинки не просты – сильно отличаются от большинства более дешевых того времени. Выполнены в технике торцевой наварки лезвия, причем торцевая наварка довольно высокая. Более того, усилены стальной вставкой по центру. В сечении это будет выглядеть так:
На простом «хозбыте» такое усиление только удорожает клинок – делать его смысла нет. Рассуждаем дальше. Больстеры приварены к клинкам кузнечной сваркой. Часто в такой конструкции их просто напрессовывают, а тут приварены. Для чего? Несомненно для усиления ножа. Самое уязвимое место клинка – переход от голомени (плоскости, тела клинка) к хвостовику надежно усилено. И при боковом изгибе, и при колющем ударе нагрузка будет гаситься деревом рукояти.
Хвостовик в месте посадки в рукоять тоже усилен – он здесь толще, чем обух клинка.
Такое усиление иногда можно встретить на клинках под всадной монтаж, хотя в подавляющем большинстве случаев толщина обуха и хвостовика в месте посадки примерно одинакова. Большинство клинков в этом месте выглядят так.
А ниже «усиленный» хвостовик клинка якутского ножа.
Сквозной монтаж клинка с кольцом под темляк нужен или чтобы выдернуть нож из ножен (из-за голенища), или чтобы нож не выпал случайно из руки. Короткая по современным меркам рукоять – 100 мм до кольца вместе с больстером. Хотя такая будет плотно сидеть в руке в рукавице.
Но это не боевой нож. скорее всего, а обыкновенный рабочий нож. Даже сточились эти два ножа одинаково, что говорит об одинаковом времени использования на схожих работах.
Вообще раньше часто и измеряли так: "ладонь", "полторы ладони". "Ладонь" - популярная мера длины рукоятей или, как сейчас говорят, "на четыре пальца". Рукояти кавказских кинжалов тоже традиционно имеют такую ширину.
Еще один нож с кольцом и короткой рукоятью, но из другого места. Конструкционно отличается от курганных – гораздо уже, без больстера, наварка лезвия невысокая, хвостовик ровный. Рукоять еще короче 70 мм до кольца.
Сквозной монтаж довольно распространенный способ крепления клинка в рукояти и, как говорят историки, часто применялся на ножах дружинников.
Делался так: подбиралось дерево или его часть – свиль, кап, сушилось, вырезалась заготовка. По центру тонким сверлом сверлилось сквозное направляющее отверстие, затем дерево распаривалось и насаживалось на хвостовик. Выступающий его конец загибался особым образом и прятался в дереве рукояти. Или загибался кольцом как в нашем случае, что гораздо сложнее.
Схема забивки гвоздя. Схожа со способом загиба хвостовика ножа при сквозном монтаже рукояти.
С таким монтажом еще встретимся, когда будем рассматривать абхазский нож.
Иногда кончик хвостовика просто загибался. То, что хвостовик загибался прямо на дереве подтверждает его форма и практически полное отсутствие найденных каких либо металлических прокладок. Лет 20 назад некоторые мастера пытались клепать хвостовики на шайбах, но по мне это очень неудобно и не практично. Теперь сквозной монтаж делают на гайку – прочно, но нет такого обжима тела хвостовика как при аутентичном сквозном монтаже. Там рукоять получалась армированной железной вставкой, а при монтаже на гайку зазоры все же есть.
На дешевых "Морах" так и сейчас делают.
При высыхании дерево так плотно облегало железо хвостовика, что выдернуть клинок даже при всадном монтаже было не просто. Недостаток такой технологии – при неправильном подборе дерева или насадке рукоять могла треснуть. Однако, даже треснутая у меня держится не первый год.
Да и простой клинок всегда можно пересадить по новой. Очень интересно наблюдать за реакцией людей, когда я достаю этот нож.
Пишут, что сажали клинки и на костяной клей. Но часто это был сургуч. На сургуч сажали даже сабельные клинки в пустотелые рукояти, но, правда, в наставлениях по выбору оружия не рекомендовалось приобретать такие изделия.
Длина хвостовиков обычных клинков под всадной монтаж обычно была в пределах 5-7 см.
Хвостовики старинных клинков
Но вернемся к нашей паре клинков. Клинки имеют примерно одинаковый износ. Скорее всего они принадлежали разным людям делающим примерно одинаковую работу. Зачем одному человеку два однотипных ножа да еще пользоваться ими попеременно?
Я оценю время эксплуатации ножей лет в 10-15, а потом они были захоронены вместе с владельцами. Значит, имеем: дорогие однотипные очень мощные ножи, которыми можно наносить сильные удары не опасаясь поломки. Предположу, что это вообще был заказ для какой-то дружины.
Такой нож не имеет развитой гарды и можно не опасаться, что он в самый нужный момент зацепится ей за лямку ножен, ремень, голенище. Короткая рукоять не даст выскользнуть ножу из руки при сильном колючем ударе. А острие клинка, находящееся ровно на оси ножа как раз и способствует нанесению таких ударов.
Были ли украшены рукояти теперь не узнать, но предположу, что это пара – ножи дружинников. С ножами была найдена стальная бритва.
Стальная бритва толщиной около 1 мм. Сквозной монтаж рукояти.
Я подробно описал эти ножи для того, чтобы читатель оценил подход к их изготовлению – все детали продуманы. Вот это русские ножи без сомнения, а на то, что вам предлагают купить в Сети под названием «Русский нож» можете посмотреть сами. В этом же ноже есть все: мощь, надежность, продуманность, аутентичность, эксклюзивность. Как-нибудь сделаю подобный и назову «ножом дружинника», если кто не опередит. Кстати, можно сделать и из современных модных сталей, оставив в клинке пару узких полосок малоуглеродистой или никелевой стали для надежности и красоты.
Довелось побывать в 2019 году. Очень впечатлило.

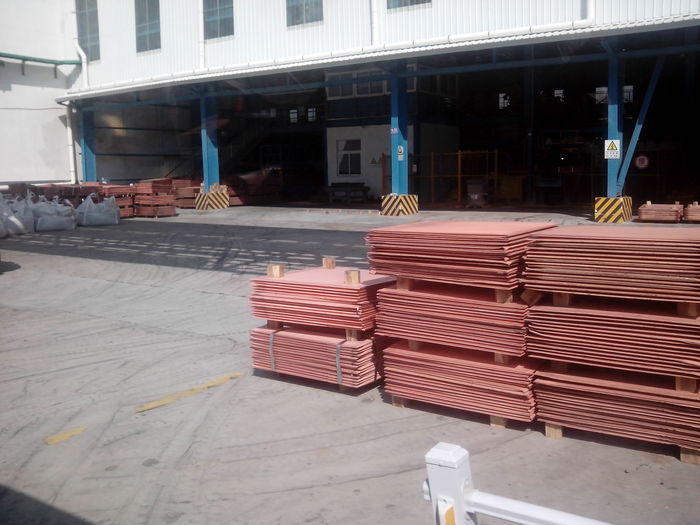

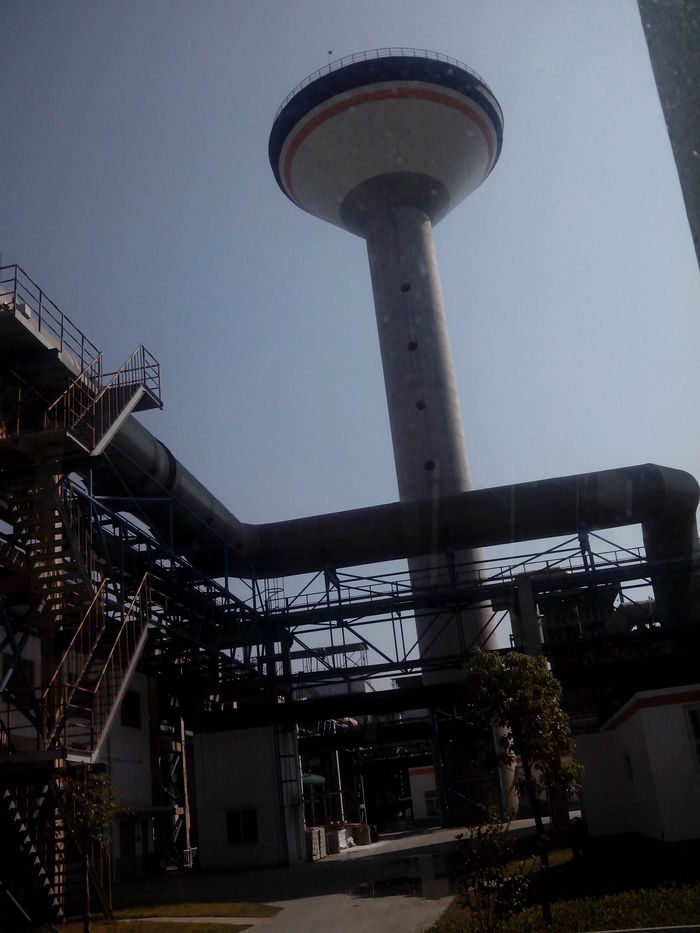

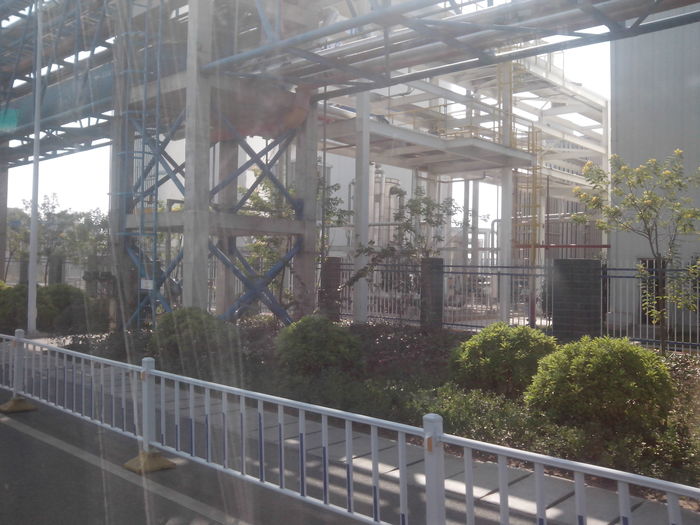

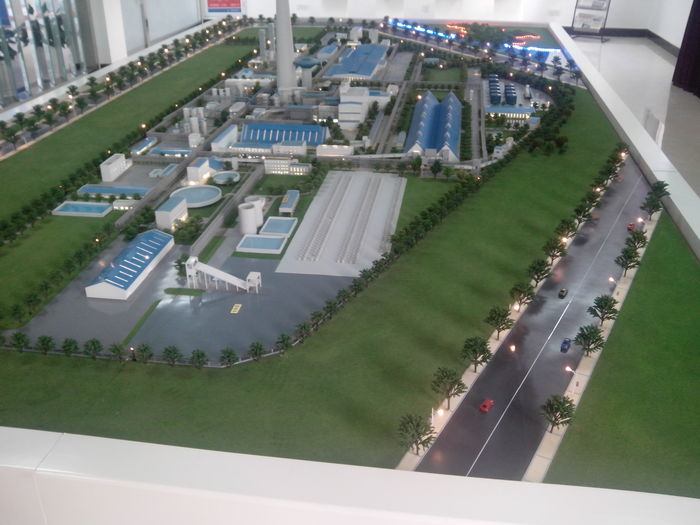

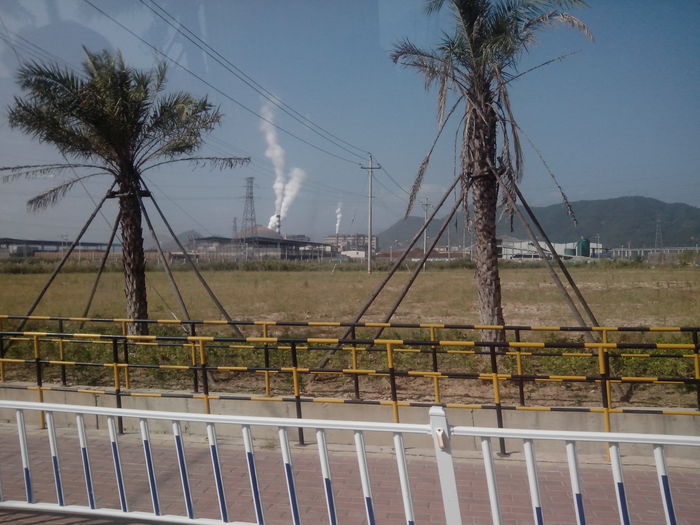

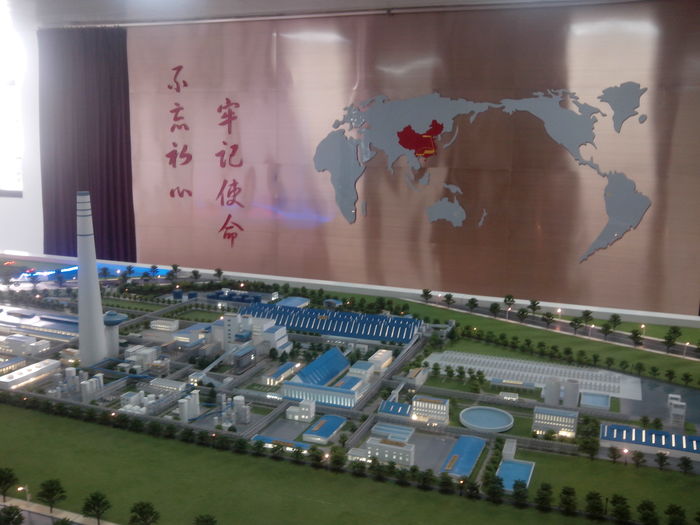

Макет комбината (на непрофессиональный взгляд совпадает с реальностью)

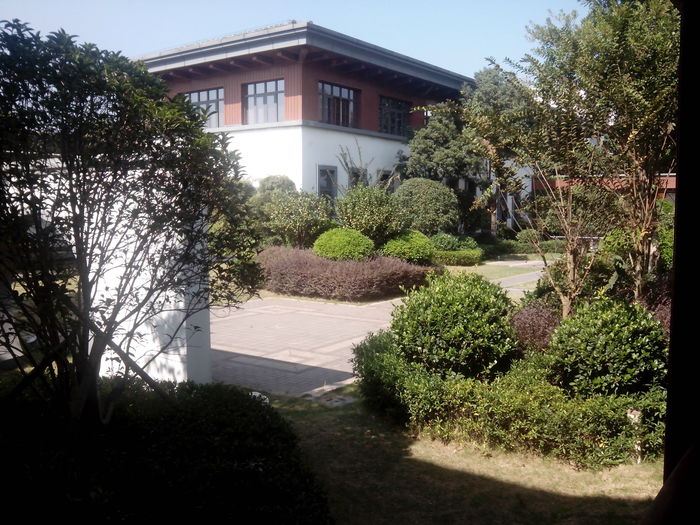

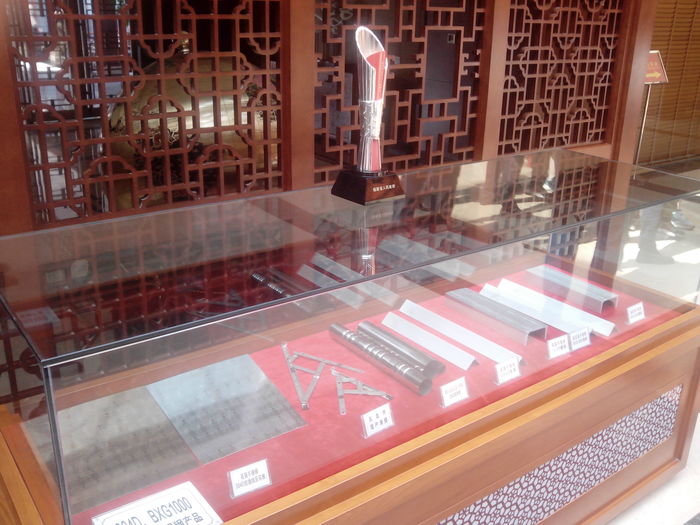

Далее фотографии с административного корпуса. Там же небольшой музей и лабы.

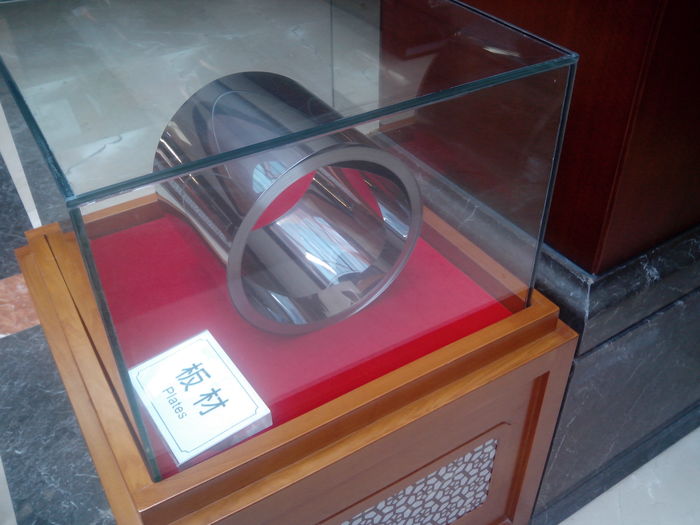

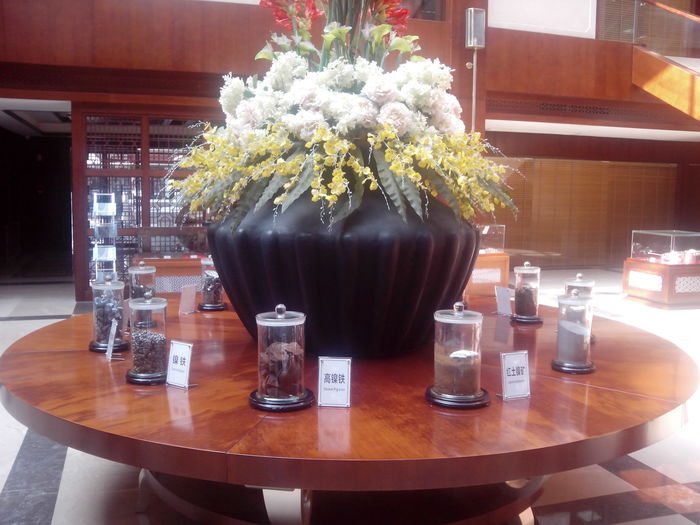

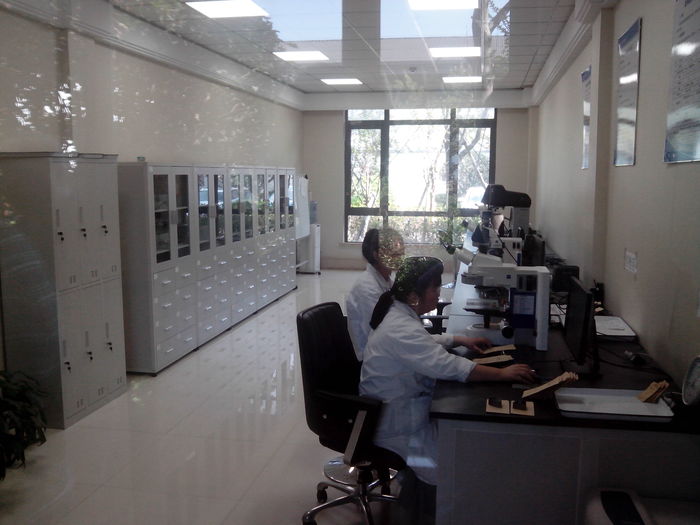

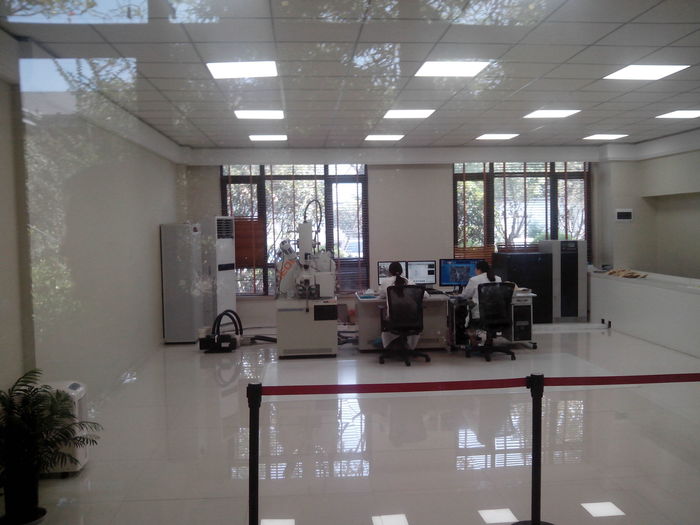

Лабораторный корпус

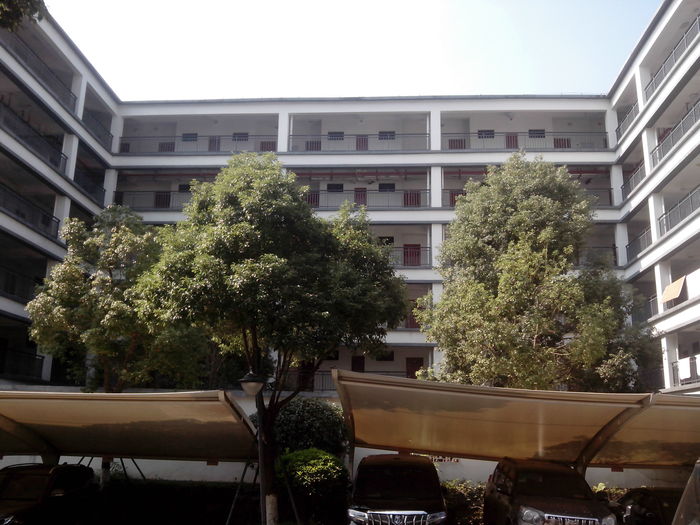

Общежитие

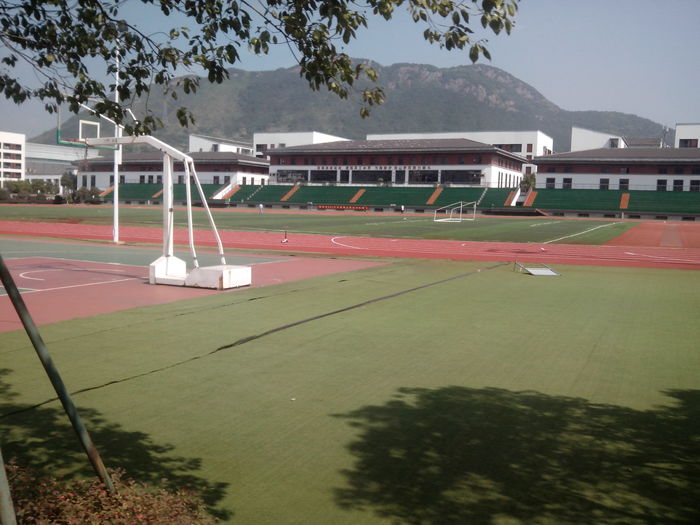

Спорткомплекс.
Фотографии шакалистые, делались на ходу. Фоткал я, тэг моё
На 102 году жизни скончался выдающийся ученый Борис Патон.
Металлург, инженер, изобретатель, ученый, преподаватель. Первый награжденный званием Героя Украины. Академик. Гений. Легенда. Есть много слов, которыми можно описать Бориса Евгеньевича Патона. Однако нет таких слов, которые в полной мере могли бы раскрыть масштаб его личности.
Герой Украины Борис Патон с 1962 до 2020 года возглавлял Национальную академию наук Украины.
Бесшовные трубы — это разновидность металлопроката, технология производства которого предусматривает отсутствие каких-либо швов по всей длине изделий. Такие детали не содержат и других соединений. Такие сплошные заготовки изготавливаются на специальных прокатных станках. Поэтому производственный процесс получил название «прокатка».
Бесшовные трубы являются цельными изделиями и не содержат швов, а также других соединений. В первую очередь в зависимости от технологии производства бесшовные трубы подразделяются на два вида:
- горячекатаные;
- холоднокатаные.
Также существуют цельнотянутые детали, которые относятся к особой группе бесшовного металлопроката. Такие изделия отличаются тем, что имеют толстые стенки.
Изделия, которые имеют шов, в свою очередь, выполняются с помощью двух основных методов:
- сварка (заготовка сваривается по спирали);
- фальцовка (согнутый лист закрепляется продольно специальным фальцем).
Бесшовные трубы отличаются высокими прочностными характеристиками, поэтому их, как правило, используют в коммуникациях с высокими показателями давления.
Материалом для таких деталей в большинстве случаев выступает сталь. Это связано с тем, что этот материал обладает высокой прочностью. Рассмотрим и другие достоинства этих изделий:
высокий коэффициент теплопроводности;
низкий показатель линейного расширения;
антикоррозийная стойкость толстостенной продукции.
К основным недостаткам таких изделий можно отнести:
- высокая стоимость;
- сложный монтаж.
Для того, чтобы проложить коммуникацию из таких труб, важен правильный расчёт основных параметров. К ним можно отнести показатели сечения труб и толщину их стенок.
Бесшовные трубы используются в ответственных конструкциях, которые работают под высоким давлением. Для транспортировки токсичных веществ применяются преимущественно горячекатаные бесшовные изделия.
Кроме этого, изделия, выполненные методом горячей прокатки, широко эксплуатируются в автомобилестроении, авиации и т. д. А также используются для транспортировки агрессивных химических веществ и нефти (химическая и нефтяная отрасли).
Использование таких деталей также востребовано в коммунальной сфере. Из них монтируются различные хозяйственные коммуникации, которые осуществляют транспортировку горячей воды, холодной воды, газа, а также отвод стоков (канализационная система).
В угледобывающей сфере такие изделия используются для отвода пара и других продуктов от оборудования. Кроме этого, сплошные трубы используются в оборонной промышленности, кораблестроении, металлургии. Обширность эксплуатации бесшовных изделий объясняется их высокой надёжностью. Из них выполняются довольно сложные, с конструктивной точки зрения, коммуникации, которые используются в тяжелых областях производства.
Как делают бесшовную трубу с помощью метода горячей прокатки? Этот процесс сопровождается большими финансовыми расходами, поэтому стоимость таких изделий также является довольно большой. Рассмотрим поэтапно производство бесшовных труб, посредством наиболее популярного метода — горячей прокатки:
На первом этапе происходит подготовительная работа. Заготовка подготавливается к последующей обработке. Заготовка является полым элементом, который имеет определённые показатели сечения и длины. Изготовление такой заготовки происходит из особого вида стали. Перед прокаткой этого первичного элемента, его нагревают до высоких температур (1180–1200 °C).
На втором этапе выполняется формирование гильзы. Гильзу получают с помощью специального высокомощного сверла, которое пробуривает в заготовке отверстие определённых размеров. После завершения процесса деталь уже напоминает трубу, однако, не является окончательным продуктом.
И, наконец, на третьем этапе происходит основной процесс — прокатка. Прокатка включает в себя ряд процессов: гильзу помещают на специальные прокатные станки, в состав которых входит несколько валиков, далее расположенная между двумя валиками гильза постепенно вытягивается в одном из направлений. Элементом контроля диаметра будущей трубы выступает специальный ограничительный элемент.
Для того, чтобы готовая труба соответствовала необходимым параметрам, вышеперечисленные манипуляции проводятся несколько раз, до получения нужного изделия.
А также стоит отметить, что производство бесшовных труб — сложный процесс, который требует соблюдения всех технических норм и правил безопасности. Производство бесшовного металлопроката выполняется только на специальных предприятиях, оснащённых всем необходимым для этого оборудованием.
Холоднокатаные изделия отличаются высокими прочностными характеристиками, а также имеют идеально гладкую поверхность, что является очень важным фактором для различных коммуникаций.
Как делают трубы с помощью холодной прокатки? Рассмотрим поэтапно этот процесс:
В первую очередь заготовка проходит комплекс мер по очистке. К таким мерам можно отнести:
очистка с помощью химических веществ;
протравливание.
Помимо этого, стоит отметить, что нередко заготовка обрабатывается фосфатами или медью, что повышает её прочностные характеристики. Впоследствии такие изделия имеют хорошую резистентность к деформации.
Затем с помощью валиков происходит формирование круглого сечения. Стоит отметить, что угол поворота валиков может меняться, что, в свою очередь, влечёт смену калибра трубы.
При выполнении круглого калибра трубы, обладающей большим диаметром, проводится дополнительная процедура — сжатие.
В случае необходимости уменьшения показателя сечения изделия, процесс повторяется, после чего необходимым условием является проведение дополнительных процедур — протравки и промывки.
Разновидности трубных изделий без швов
Бесшовные или литые изделия в первую очередь классифицируются по длине и бывают:
- мерные;
- кратные мерной длине;
- немерные.
По ГОСТу существует чёткое подразделение бесшовных труб по размерам. Например, показатели сечения горячекатаных бесшовных изделий варьируются от 25 до 700 мм, а толщина их стенок может быть от 2,5 до 75 мм. Длина немерных деталей колеблется от 4 до 12 м. Холоднотянутые изделия имеют показатели сечения от 8 до 450 мм и толщину стенки — 20 мм. Длина холоднотянутых бесшовных деталей колеблется в пределах от 4,5 до 9 м.
Цельнотянутые трубы подразделяются на 4 основные категории, каждая из которых, в свою очередь, имеет по 4 подгруппы.
Цельнотянутые детали считаются наиболее надёжными, так как обладают самыми высокими прочностными характеристиками и выпускаются из литых заготовок. В процессе изготовления цельнотянутой трубы в монолитной заготовке выполняется отверстие, имеющее необходимые показатели сечения. Стоит также отметить, что в случае с цельнотянутыми стальными изделиями толщина их стенок составляет — 6–13 мм.
