Еловый гусь, или как был построен Hughes H-4 Hercules
Немного отвлекусь. Хьюз - это такой Илон Маск первой половины двадцатого века. Режиссёр, продюсер, инженер, бизнесмен, пилот и плейбой. К 1947 году 42-летний Хьюз был уже состоявшимся киномагнатом ("Ангелы ада", "Лицо со шрамом"), пилотом-рекордсменом (поставил рекорд по времени трансатлантического перелёта) и даже удачливым инженером-авиатором. В 1942 году США требовалось перевозить людей и военные припасы в Британию. Для этого им нужен был самолёт с огромной вместительностью, да ещё и сделанный из дешёвого материала (военное время же).
На начальном этапе Второй мировой войны союзники не сразу осознали тот факт, какой серьезной угрозой и проблемой для них могут стать подводные лодки гитлеровской Германии. Опыт Первой мировой войны был ими благополучно забыт, что в итоге повлекло по-настоящему катастрофические последствия в виде огромных потерь в торговом флоте. Если за 1939-1940 годы число потопленных немцами транспортов не выходило за рамки приемлемых для войны потерь, то в 1941-1942 годах Krigsmarine удалось устроить в Атлантике самый настоящий террор. Немецкие подводники действовали на просторах Атлантики практически безнаказанно, поэтому доставка грузов и военной техники в Европу морским путем стала очень опасным делом, только за первые 7 месяцев 1942 года немецкие субмарины потопили практически 700 различных кораблей союзников.
Положение в Атлантике удалось хоть как-то выправить лишь к концу 1942 года, да и то с помощью глобального наращивания количества кораблей прикрытия. Несмотря на эти действия, угроза со стороны немецких подводных лодок устранена не была. В таких условиях и родилась идея, которая позволила бы защитить ценные военные грузы от атак Krigsmarine. Грузы можно было переправлять через Атлантический океан не только по воде, но и по воздуху. Однако реализация этой идеи стала бы возможной лишь в том случае, если бы удалось создать транспортный самолет достаточной грузоподъемности, которым на тот момент времени не обладала ни одна из сторон. Для решения данной проблемы кораблестроитель Генри Кайзер предложил спроектировать большую транспортную летающую лодку. А известный миллиардер и авиаконструктор Говард Хьюз вызвался воплотить эту идею в жизнь, создав гигантский самолет, который до сих пор не имеет аналогов.
В 1942 году американское правительство заключило с Говардом Хьюзом контракт на постройку одного опытного самолета, заразившись идеей большого «летающего транспорта» для нужд флота. Речь шла о многотонном деревянном самолете-амфибии с размахом крыла практически 100 метров. Новая машина первоначально получила обозначение НК-1 «Hercules». Размеры этой летающей лодки впечатляют по сей день, достаточно сказать, что в ее фюзеляже могли разместиться более 700 солдат с оружием и около 60 тонн коммерческих грузов. Для того чтобы обеспечить этому гиганту необходимую мощность в его крыле предусмотрели установку 8 двигателей. При разработке данного проекта была оговорена цель: построить самолет для грузопассажирских перевозок так, чтобы затратить на него как можно меньший объем стратегического сырья. Поэтому самолет решено было строить не из алюминия, а из дерева. Планировалось, что эта летающая лодка будет использоваться для переброски войск и различных грузов из США в воющую Европу по безопасному воздушному пути, оставив не у дел немецкий подводный флот.
Рабочую документацию на новую летающую лодку разработали очень быстро, чего нельзя сказать о темпах строительства самолета. Работы, которые начались еще в 1943 году, были полностью закончены только в середине 1947 года. На такое замедление строительства самолета оказало влияние несколько причин, начиная от завершения Второй мировой войны (как следствие у военных пропал интерес к данной машине) и заканчивая разными судебными разбирательствами против Говарда Хьюза. Все эти судебные дрязги впоследствии достаточно красочно были представлены в картине «Авиатор». Споры об объемах финансирования данного проекта продолжались на всем протяжении его реализации, а однозначного мнения о его необходимости так и не сложилось. Один недовольный данным проектом американский сенатор назвал будущий самолет-амфибию «летающим лесным складом», но самым известным прозвищем самолета было другое — «Еловый гусь». Из государственного бюджета США на реализацию данного проекта была потрачена огромная по тем временам сумма — 22 миллиона долларов. При этом данных средств не хватило, из-за недостаточного финансирования Говард Хьюз дополнительно вложил в проект собственные 18 миллионов долларов.
Первый и последний свой полет летающая лодка, которую к тому моменту переименовали в Н-4 (после того как из проекта ушел Генри Кайзер, Н-4 стал четвертым самолетом Говарда Хьюза собственной постройки), совершила 2 ноября 1947 года. Самолет поднял в небо лично Хьюз. Машина совершила небольшой полет на высоте 21 метр, преодолев по воздуху два километра вдоль побережья Лос-Анджелеса. На этом история «Геркулеса» практически подошла к концу, из разряда летающих образцов авиационной техники он практически сразу же перешел в разряд музейных экспонатов. Столь дорогостоящая и большая летающая лодка оказалась на тот момент времени никому не нужной.
Hughes H-4 Hercules состоял из корпуса, свободнонесущего крыла и 8 радиальных двигателей. Летающая лодка имела вертикальное и хвостовое оперение, а также фиксированные поплавки крыла. Вся конструкция самолета состояла из клееной древесины, однако вопреки прозвищу в строительстве летающей лодки использовалась не ель, а береза. На предприятии Говарда Хьюза обработку древесины смогли поднять до высоких авиационных стандартов. Шаблоны элементов конструкции изготавливали в натуральную величину, затем с них изготавливали матрицы, в которых формовали детали: самая тонкая деталь обладала толщиной 1,2 мм и состояла из трех 0,4-мм слоев, а самая толстая деталь имела толщину 254 мм и состояла из двухсот 1,27-мм слоев шпона. Для того чтобы удержать слои шпона при склеивании, их соединяли между собой гвоздями с двойными шляпками, которые, после того как клей отвердевал, вынимали при помощи специального «гвоздодера» (на всю летающую лодку ушло порядка 8 тысяч гвоздей). Оставшиеся от гвоздей отверстия заделывали специальной шпатлевкой. После завершения процесса сборки на поверхность наносили тонкий слой грунтовки, а затем слой рисовой бумаги и 2 слоя защитного лака. Внешние поверхности самолета красили «алюминиевой» краской. При взгляде на эту летающую лодку никому даже не могло прийти в голову, что в основе конструкции самолета лежит обыкновенное дерево. Не только обшивка самолета, но и все силовые элементы конструкции выглядели так, будто они были изготовлены из алюминия.
Грузовой отсек самолета-амфибии был двухуровневым, уровни соединялись между собой при помощи винтовой лестницы. Через распашные двери, которые находились в носовой части машины, легко могли пройти два железнодорожных вагона или танк Sherman M4. На тот момент Hughes H-4 Hercules был единственным летательным аппаратом, который был в состоянии перевезти по воздуху танк. В лучших традициях подлодок и кораблей в конструкции гидросамолета было предусмотрено 18 герметичных отсеков (для удержания на плаву было достаточно 6 из них). Электрооборудование самолета работало от постоянного тока напряжением 120В, так как при традиционных 24В сечение проводов, длина которых доходила до 50 км, получалось очень большим.
В воздух гидросамолет должны были поднимать 8 огромных радиальных поршневых двигателей с воздушным охлаждением R-4360 Wasp Major компании Pratt&Whitney, каждый из этих двигателей развивал мощность 3000 л.с. Двигатели вращали пятиметровые четырехлопастные винты. Четыре двигателя, которые находились ближе к фюзеляжу, могли создавать реверсивную тягу, поэтому самолет-гигант обладал уникальной возможностью самостоятельно двигаться назад и совершать разворот на месте. Просто огромные размеры летающей лодки позволяли проводить ремонт двигателей даже в полете, так как добраться до моторов можно было по специальным проходам, выполненным внутри огромного крыла. Высота сечения крыла самолета в месте его крепления к фюзеляжу достигала 4-х метров. Несмотря на все свои небывалые размеры, для управления самолетом требовался экипаж всего из трех человек.
Летающая лодка Хьюза и Кайзера должна была стать самым крупным из когда-либо построенных самолетов (на самом деле она в 7 раз превзошла любой самолет, построенный до него) и стать одним из самых необычных проектов в истории авиации. Довести работы по постройке самолета до конца помогли только самоотверженность и мужество Говарда Хьюза и его команды единомышленников, которые несмотря на все обстоятельства не отказались от своей идеи и все-таки отправили H-4 Hercules в единственный полет, который навсегда вошел в историю.
В какой-то момент работы над проектом очень жестко обозначились противоречия между его руководителями. Генри Кайзер выступал за то, чтобы ограничиться постройкой 70-тонного аппарата, для того чтобы уложиться в сроки и представить военным готовый продукт, но Говард Хьюз настаивал на строительстве именно 200-тонного самолета, который требовал куда больших денежных затрат и времени. В итоге Генри Кайзер просто вышел из проекта, а Хьюз напротив все более увлекался этой идеей, внося в конструкцию самолета все новые улучшения и предложения, которые еще больше затягивали процесс строительства летающей лодки. В итоге в 1942 году этот заказ был для американского правительства срочным, а к 1944 году он утратил свою актуальность. К этому моменту ситуация на фронтах Второй мировой войны изменилась кардинальным образом и интерес государства к проекту постепенно угас. Правительство США даже хотело аннулировать контракт на строительство гидросамолета, однако мотивация Хьюза на тот момент времени уже перестала быть просто рациональной, скорее авиатор был одержим идеей достроить грузовое воздушное судно, которое превзошло бы даже самые смелые фантазии его современников.
2 ноября 1947 года «Геркулес» спустили на воду и Хьюз вместе с его небольшим экипажем впервые запустил двигатели самолета. Выполнив несколько пробных проходов по воде на глазах у многочисленных зрителей, главным образом, журналистов, которые наблюдали за перемещением самолета, летающая лодка оторвалась от поверхности гавани Лос-Анджелеса и отправилась в свой первый и последний полет, который даже не был объявлен. На небольшой высоте, которая не превышала 20 метров, летающая лодка пролетела на скорости 120 км/ч около двух километров, после чего совершила идеальную посадку. Этот пробный полет, который Говард Хьюз совершил, имея на руках официальный запрет поднимать самолет в воздух, должен был дать отпор многочисленным критикам проекта, доказав, что самый большой в истории человечества самолет все-таки умеет летать. Многие до сих пор относят данный полет к одним из самых важных моментов в истории мировой авиации.
"Геркулес" 70 лет удерживал статус самолёта с самым большим размахом крыльев в мире. Его габариты (66.65 метров в длину, 24.18 метров в высоту и умопомрачительные 97.54 метра размаха крыла) лишь в 2017 году превзошёл Stratolaunch (размах крыла - 117 метров).
Совершив свой исторический полет, «Еловый гусь» навсегда вернулся в свой ангар — специально построенное для него гигантское помещение, чтобы никогда больше не подняться в небо. По требованию Говарда Хьюза до самой его смерти в 1976 году состояние летающей лодки постоянно поддерживалось в полной «боевой готовности», в том числе ежемесячно осуществлялся запуск двигателей. За состоянием машины вплоть до 1950-х годов следили 300 человек. Позднее обслуживающий персонал был сокращен до 50 человек, однако и тогда ежегодные расходы на содержание этого воздушного гиганта в летном состоянии достигали одного миллиона долларов, а строительство ангара, в котором Hughes H-4 Hercules встал на вечную стоянку, обошлось в два миллиона долларов.
В настоящее время этот необычный летательный аппарат является экспонатом авиационного музея в Макминнвилле (Орегон), куда он был перевезен в 1993 году. При этом за последние 50 лет эта летающая лодка превратилась в один из самых любимых артефактов США, перейдя из состояния фактически полной бесполезности в разряд объектов культурного наследия. В наши дни история этого самолета, который всего раз в своей карьере поднялся в небо, воспринимается как пример беспрецедентной решимости его автора довести дело до конца, превратив Hughes H-4 Hercules в один из символов XX века.
Летно-технические характеристики Hughes H-4 Hercules:
Габаритные размеры: длина — 66,45 м, высота — 24,08 м, размах крыла — 97,54 м, площадь крыла — 1061,88 м2.
Максимальная взлетная масса — 180 тонн.
Масса полезной нагрузки — до 59 тонн, до 750 солдат в полном боевом снаряжении.
Силовая установка — 8 двигателей Pratt&Whitney R-4360-4A по 3000 л.с. каждый.
Максимальная скорость — 565 км/ч.
Крейсерская скорость — 407 км/ч.
Дальность полета — 5634 км.
Практический потолок — 7165 м.
Экипаж: 3 человека.
Показать полностью
4
Реактивный гидросамолёт-истребитель Convair F2Y Sea Dart
Первые атомные бомбы были очень тяжелыми и используемые для их доставки стратегические бомбардировщики требовали очень длинных аэродромов, которые противник мог легко уничтожить первым ударом. В связи с этим американцы и затеяли проект, который делал стратегическую авиацию независимой от аэродромов - глиссирующий бомбардировщик Martin P6M SeaMaster и глиссирующий истребитель Convair F2Y Sea Dart для его прикрытия. О последнем мы поговорим сегодня подробнее.
Несмотря на то, что программа была очень масштабной и даже была разработана и испытана система дозаправки гидросамолётов от подводного танкера, в том числе из подводного положения, отношение людей к использованию сверхзвуковых самолётов на авианесущих кораблях было скептическим. Все корабельные самолёты этого периода были дозвуковыми. Проблему представляли большой пробег и скорость сверхзвуковых самолётов при взлете и посадке. Гидросамолёт-истребитель должен был решить ряд этих проблем.
"Си Дарт" начинался как участие Convair в конкурсе ВМС США на создание сверхзвукового самолета-перехватчика в 1948 году. Команда Эрнеста Стаута из лаборатории гидродинамических исследований Convair предложила поставить на перехватчик F-102 Delta Dagger водные лыжи.
F-102 Delta Dagger
Проект Convair был одобрен, постройка двух прототипов заказана в конце 1951. Ещё до полёта первого прототипа была заказана серия из 12 машин. Хотя на построенные самолёты не устанавливалось какого-либо вооружения, в перспективе планировалось вооружить самолёты четырьмя 20-мм пушками Colt Mk12 и батареей неуправляемых ракет со складывающимся оперением. Четыре из этого заказа были переименованы в служебные испытательные машины, а вскоре были заказаны еще восемь серийных самолетов.
Прототип имел треугольное крыло, водонепроницаемый корпус и гидролыжи для взлёта и посадки на глиссировании. В неподвижном состоянии или на малой скорости самолёт удерживался на воде за счёт водоизмещающего корпуса, при этом задняя кромка крыла касалась воды. На взлётном глиссировании, по достижении скорости 16 км/ч гидролыжи опускались вниз, поднимая корпус над водой: после взлёта они подтягивались к корпусу. В качестве двигателей предполагались два турбореактивных форсажных Westinghouse XJ46-WE-02 с воздухозаборниками, расположенными высоко над крылом, во избежание попадания воды. На прототипы устанавливались различные конфигурации лыж. Первый самолёт был оснащен одной лыжей (что оказалось наиболее удачной схемой), второй прототип — двумя.
Второй прототип
Его официальный первый полет состоялся 9 апреля 1953 года. Слабая мощность двигателей сделала истребитель медлительным, а гидролыжи оказались не такими успешными, как хотелось. Они создавали сильную вибрацию во время взлета и посадки несмотря на систему аммортизации.
"Морской дротик" в полете
Второй самолёт, с двигателями J46, также показал неудовлетворительные характеристики. Скорость звука была незначительно превышена лишь в неглубоком пикировании. В ходе испытаний 4 ноября 1954 произошла катастрофа: прототип с бортовым номером 135762 разрушился в воздухе над заливом Сан-Диего. Погиб лётчик-испытатель Чарльз Ричбург. Причиной стало превышение допустимых нагрузок на конструкцию самолёта.
Катастрофа второго «Си Дарта». 4 ноября 1954 г.
Ещё до окончания цикла испытаний флот потерял интерес к самолётам столь экзотической схемы, в частности, были решены проблемы эксплуатации сверхзвуковых самолётов с авианосца. Появились альтернативные способы доставки, поскольку термоядерные бомбы стали весить менее 2,5 тонн, удалось реализовать запуск ракет «Поларис» из подводного положения. Заказ на серийное производство был аннулирован, а программа свёрнута.
Интересно, что в 1950-х годах ВМС США рассматривали проект подводного авианосца, способного нести три таких самолета. Но ничего из этого так и не было воплощено в жизнь.
Показать полностью
4
Военный транспортник Blohm und Voss BV 238 – самая большая лодка с крыльями Люфтваффе
Одним из самых удивительных самолётов времён Второй мировой войны стал военный транспортник Blohm und Voss BV 238. Он столь удивителен по своей конструкции и возможностям, что и сейчас привлекает к себе внимание, а разработчики известной игры не забыли включить его в список используемой техники. В своё время BV 238 был то ли самым большим гидросамолётом, то ли огромной летающей лодкой.
Не было бы счастья

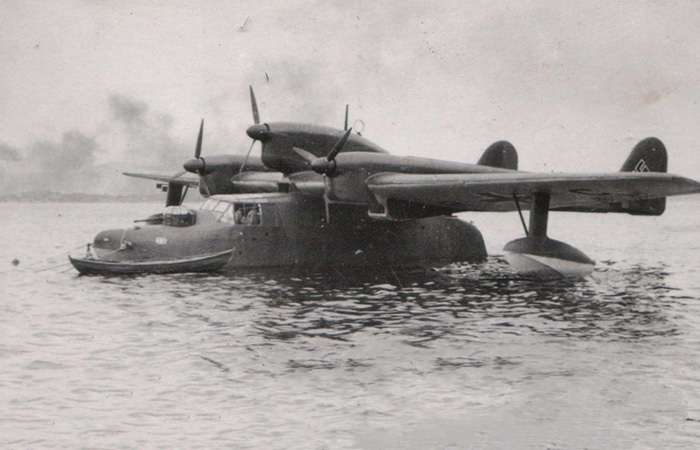

Blohm & Voss BV 138./ Фото: weaponsparade.com
На самом деле, история одного из самых интересных немецких самолётов началась в 1940 году с неудачи и большого разочарования. Им стал гидросамолёт-разведчик BV 138, поступивший в распоряжение немецкой армии осенью 1940 года. Его разработка началась ещё в первой половине 1930-х годов и по многим причинам сильно затянулась. Самолётостроение в то время развивалось стремительными темпами, самолёты постоянно совершенствовались и появлялись новые. Поэтому к тому моменту, как гидросамолёт BV 138 был полностью готов, он успел сильно устареть и уже не отвечал требованиям военных.
Гидросамолёт предназначался для дальней разведки./ Фото: livejournal.com
Чтобы компенсировать такую неудачу и всё-таки получить так необходимый самолёт, военные, будучи большими оптимистами, сделали заказ на изготовление ещё одного самолёта той же самой компании – Blohm und Voss. И по сравнению с предыдущим, требования были сильно увеличены.

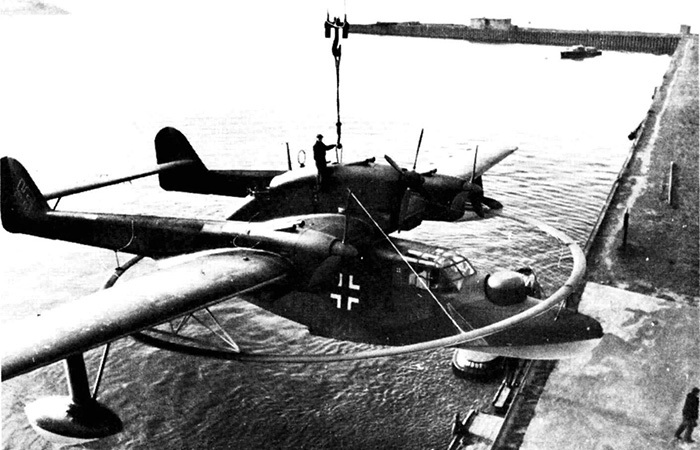

BV 138 устарел сразу после выпуска./ Фото: alternathistory.ru
Необходимый радиус действия возрос до 7 тысяч километров. К тому же от гидросамолёта требовалась возможность автономной работы в течение длительного времени, то есть экипаж мог провести в нём несколько недель, а его снабжение планировалось переложить на подводные лодки. Эти и другие требования поднимали сложность проекта на небывалую высоту, но как показала практика, они не были недостижимыми.
Летающая лодка BV 238

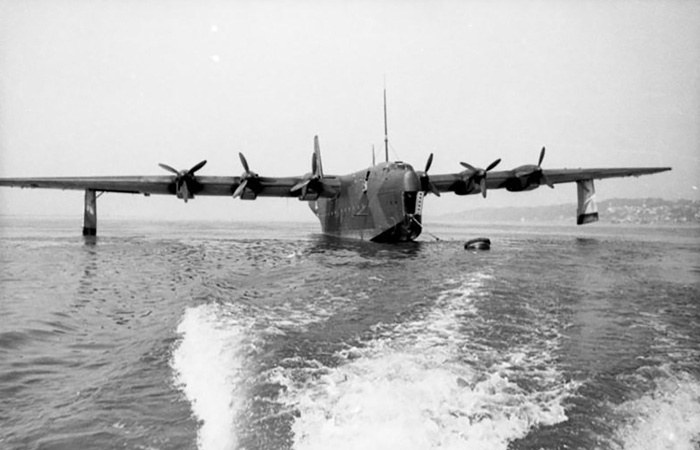

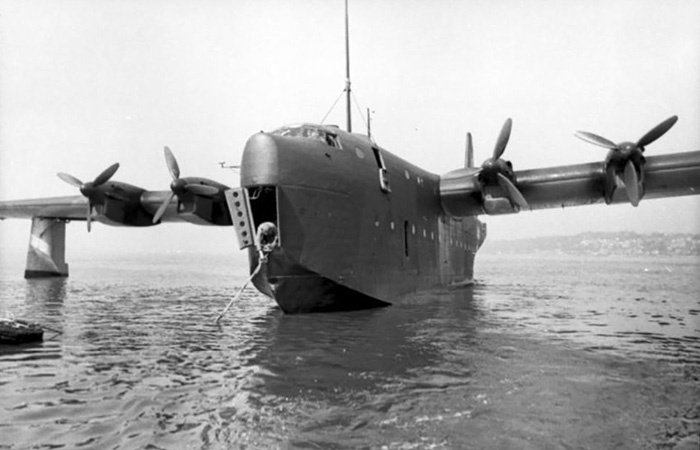

Blohm & Voss BV 238./ Фото: ww2aircraft.net
Как это не парадоксально, но гидросамолёт просто обязан был обладать отличными мореходными качествами. Он должен был много времени проводить на поверхности воды, принимать и выгружать различные грузы, поэтому ему была жизненно необходима отличная устойчивость, повышенная плавучесть и хорошая управляемость на море. То есть конструкторам требовалось создать даже не гидросамолёт, а большую лодку с крыльями, способную выдерживать волнение на море величиной в четыре балла.

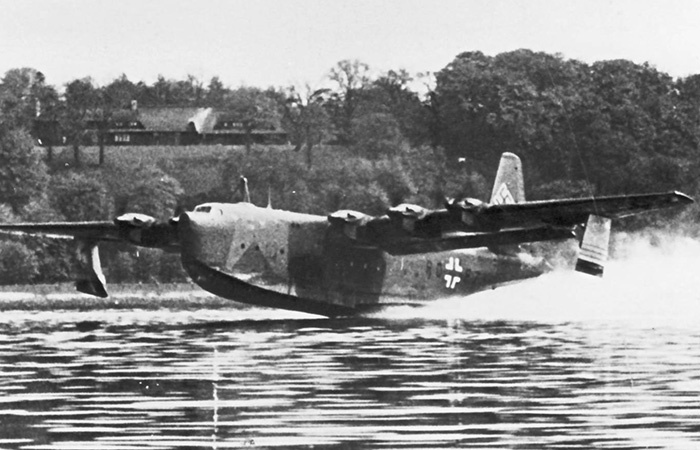

BV 238 собрали только в одном экземпляре./ Фото: mavink.com
При этом BV 238 планировалось использовать в качестве дальнего разведчика, военно-транспортного самолёта, а при необходимости и бомбардировщика. Поэтому среди требований значились большая грузоподъёмность, наличие большого грузового отсека, мощных и надёжных двигателей, а также собственного вооружения.

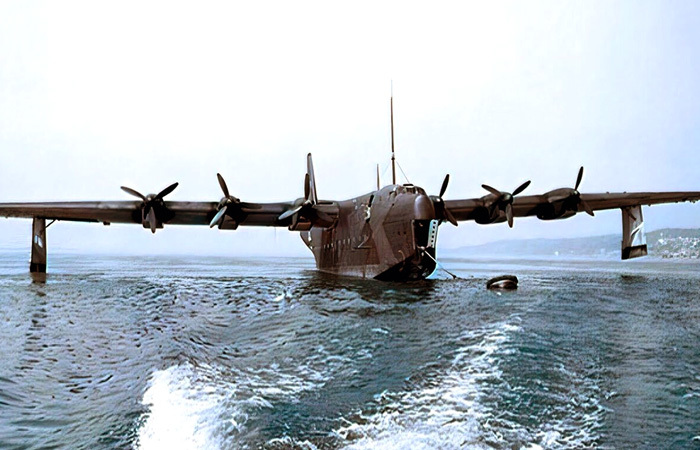

Гидросамолёт обладал по-настоящему большими размерами./ Фото: mavink.com
Одной из самых больших проблем стали как раз двигатели. Их подобрали с большим трудом: летающая лодка получилась огромной и требовала мощных моторов. В итоге установили целых шесть двигателей с феноменальным расходом топлива. Конечно, они обеспечивали требуемую мощность, но их прожорливость обещала принести серьёзные проблемы в ходе эксплуатации: посреди моря трудности со снабжением топливом могут возникнуть совершенно неожиданно.

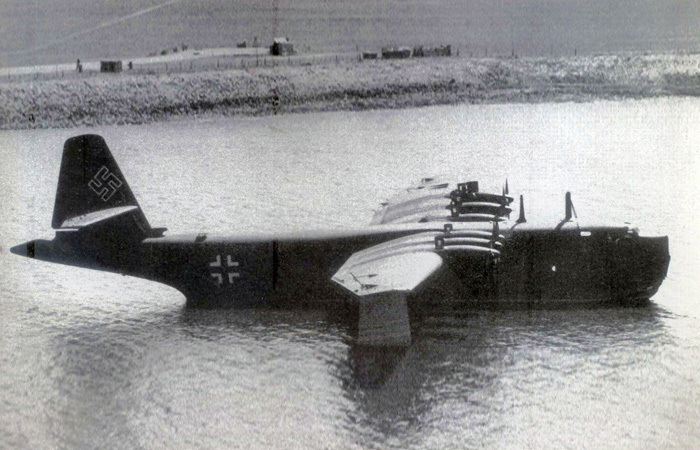

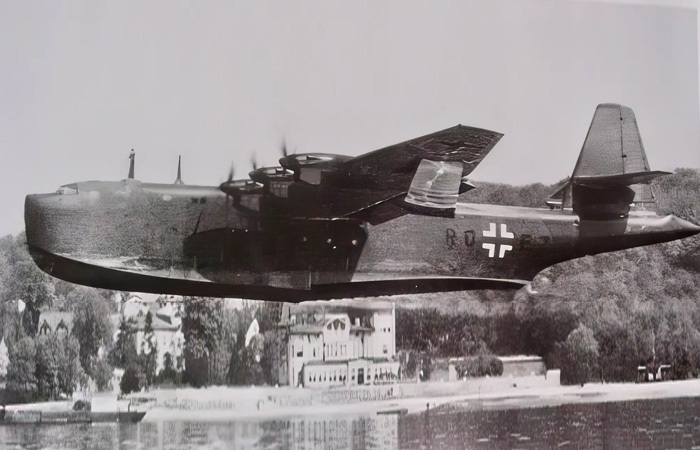

BV 238 больше напоминал лодку, а не самолёт./ Фото: lotsoffoto.ru
Днище летающей лодки изготовили из облегчённого высокопрочного сплава, а форму подобрали таким образом, чтобы максимально снизить сопротивление воды. На крыльях установили дополнительные поплавки, чтобы поддерживать их в то время, как BV 238 будет находиться на воде. Общая конструкция и управление были тщательно продуманы, чтобы компенсировать слишком большие размеры и вес 45-метрового гидроплана. Общая конструкция получилась на удивление сбалансированной.
Гидросамолёт доработать полностью не успели./ Фото: avionslegendaires.net
Для гидроплана BV 238 в качестве вооружения предусмотрели 13-миллиметровые пулемёты MG-131, размещённый в башнях в передней и задней части. К тому же гидроплан в грузовом отсеке должен был нести сбрасываемые бомбы, а на подвесках под крыльями планирующие бомбы или торпеды общим весом до восьми тонн. При этом полный взлётный вес составлял феноменальные для того времени 95 тонн. В грузовом отсеке могло поместиться до 150 экипированный солдат или же разнообразная техника, включая и лёгкие танки.

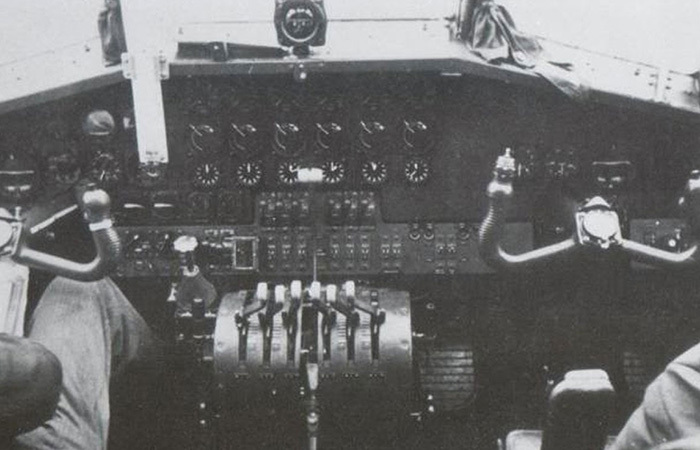

Фотографии - единственное, что осталось от BV 238./ Фото: airwar.ru
До лётных испытаний дело так и не дошло, гидросамолёт успели опробовать только на земле, но конструкторы были очень довольны достигнутыми результатами. Правда, на этом всё и закончилось. Летом 1944 года все испытания и дальнейшие работы были прекращены, поскольку в текущем положении самолёт уже был не нужен. Его отвезли на озеро, где и оставили, пока его не расстреляли с воздуха союзники.
Показать полностью
10
2
Признания влюблённых. Почему частные пилоты покупают Як-18Т и за что его любят
У каждого пилота есть свои истории, почему он выбрал то или иное воздушное судно. В России до сих пор летает около 300 Як-18Т ― советских лёгких учебно-тренировочных и пассажирских четырёхместных самолётов. Мы сняли и объединили в один материал три истории из Владивостока, Кемерово и Москвы, чтобы понять, почему частные пилоты покупают разработанную ещё в 60 годах машину и за что любят именно этот самолёт. Любовь с первого взгляда… И, да, это не о девушке… Эти слова о легендарном самолёте, выпуск которого начался в 60е годы прошлого столетия. Як 18Т стал исторической техникой, у каждого летающего сегодня самолёта путь, достойный отдельного рассказа.
Карен Акопян профессиональный футболист из Приморья. В авиацию пришел по стопам отца, у которого свой аэродром. тэшка привлекла его мощью и звуком мотора. Он летает в путешествия, любит большие аэропорты, показывает людям, что у маленьких самолетов большие возможности. А частники такие же пилоты, с одной лишь разницей - небо для них не способ заработать, а возможность летать для души. Это сильно меняет качество жизни подтверждает пилот, владелец Як-18Т из Подмосковья Артём Доронин. Артём Доронин в детстве хотел стать летчиком. Мечта осуществилась спустя годы. Ознакомительный полёт на ЯК 18 изменил его жизнь. Мечта летать победила страх. Научился, получил пилотское, сначала в Беларуси, затем уже в Москве и вот уже четыре года летает на собственной «тешке».
Тэшка бесспорно интересна и уникальна, но при этом не практична. Она изначально создавалась не как самолёт выходного дня для частных пилотов, а для учёбы курсантов на советскую технику, там много резервного и дополнительного оборудования. Як-18Т, насколько мы знаем, единственный в мире четырёхместный аэроплан, допущенный к сложному пилотажу. Владельцы «восемнадцатых» все как один говорят - это настоящий авиалайнер, где чувствуешь себя лётчиком, а пилот с хорошим опытом полётов на тэшке сразу освоит почти любой однодвигательный самолёт. А вот наоборот пересесть с простого аэроплана на тэшку без инструктора не у каждого получится.
Посмотреть сюжет целиком в 163 выпуске FlightTV
Показать полностью
1
Семейство британских бипланов. Hawker Audax I, Osprey IV
Период между двумя Мировыми войнами во всём мире, а особенно в Европе, стал эпохой молниеносного развития боевой авиации. Казалось бы, буквально вчера первые аппараты тяжелее воздуха робко поднялись в небо, но могучая военная машина быстро разглядела их боевой потенциал и взяла в оборот, тем самым поспособствовав быстрому прогрессу. Всего за несколько лет Первой Мировой аэропланы сделали скачок от полотняных этажерок-наблюдателей до истребителей, бомбовозов, разведчиков и штурмовиков сложной конструкции. Не слишком замедлился темп развития авиации и после войны. Самолёт, выпущенный к примеру в 1917 году в 1940-м уже представлял сугубо историческую ценность и занимал своё место в музее. Для понимания контраста: в наше время самолёт, взлетевший 23 года назад считается новейшим, а основу ВВС абсолютно всех стран мира составляют машины, сконструированные 30-40 лет назад, а то и больше.
В 1926 году Воздушное Министерство (Air Ministry) Великобритании разработало требования к перспективному дневному лёгкому бомбардировщику. Требовалась двухместная машина цельнометаллической конструкции, способная разгоняться до 160 миль в час (258 км/ч). Спецификации были разосланы фирмам Hawker, Avro, de Havilland и несколько позднее - Fairey. Прототип, разработанный на фирме Хоукер под руководством талантливого конструктора Сиднея Кэмма (который сыграл очень значительную роль в развитии авиации Великобритании), представлял собой биплан с двигателем V12 водяного охлаждения фирмы Rolls-Roys (в дальнейшем известный под названием Kestrel). Как того и требовали спецификации, фюзеляж был сварен из стальных труб, обшитых в передней части листами алюминия, а в задней - полотном; крылья и оперение также имели каркас из стальных и дюралевых элементов с полотняной обтяжкой. Экипаж из двух человек располагался в двух индивидуальных открытых кабинах, кабина лётчика была расположена у заднего среза верхнего крыла, а кабина наблюдателя/стрелка/бомбардира располагалась позади него (притом для бомбометания второй член экипажа должен был лечь на дно своей кабины). Вооружение состояло из одного синхронизированного с винтом пулемёта Vickers .303 калибра (7.7 мм), установленного неподвижно в кабине лётчика для стрельбы вперёд, и оборонительного пулемёта Lewis такого же калибра в подвижной установке позади кабины наблюдателя. Бомбовая нагрузка достигала 520 фунтов (240 кг) и располагалась под нижним крылом.

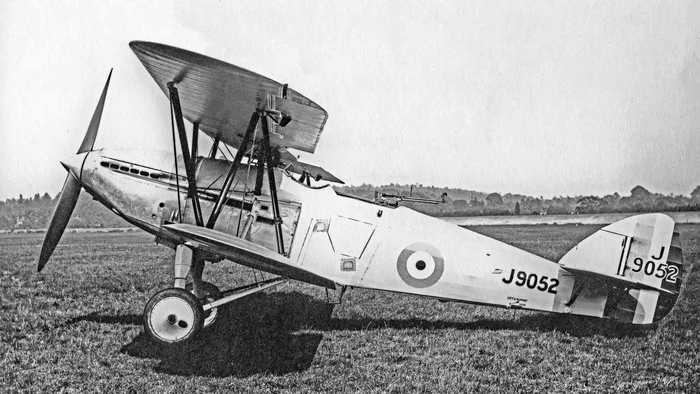

Первый прототип Hawker Hart
Первый прототип самолёта с серийным номером J9052 впервые поднялся в воздух в июне 1928 года, а 8 сентября участвовал в совместных испытаниях с прототипами других фирм. Ему удалось продемонстрировать прекрасные лётные данные. Максимальная достигнутая скорость в горизонтальном полёте - 176 миль в час (283 км/ч), а в пикировании - 282 миль/ч (454 км/ч), что заметно превышало требования спецификации. Таким образом, детищу Сиднея Кэмма удалось выиграть конкурс и в апреле 1929 года он был принят на вооружение RAF под названием Hawker Hart (Харт, т.е. Самец оленя). Этот небольшой бомбардировщик оказался настолько удачным, что стал родоначальником целого семейства разноплановых машин, да и сам был выпущен тиражом в 1004 экземпляров, став самым широко применяемым самолётом своего времени в Британской Империи и за её пределами. Помимо родной фирмы, Харты строились на заводах Глостер, Армстронг-Уитворт и Виккерс в Англии, и на заводах в Швеции. Первые бомбардировщики Харт поступили в состав 33-й эскадрильи RAF в феврале 1930-го, заменив усаревшие Hawker Horsley, которые были крупнее и медлительнее. Большая часть соединений получили эти самолёты в 1931 году. Бомбардировщики были переброшены на Ближний Восток во время Абиссинского кризиса 1935-36 годов, но применялись весьма ограниченно. Широко и успешно они использовались в Британской Индии, особенно в её северо-западной части в межвоенный период. Четыре Харта Шведских ВВС применялись как пикирующие бомбардировщики в Зимней войне 1939-40 годов на стороне Финляндии в составе Шведского добровольческого корпуса. Несмотря на устарелость, в составе RAF Харт применялся и в годы Второй Мировой до 1943 года, правда преимущественно на второстепенных ролях (учебная, связная машина, самолёт-наблюдатель). Состоял на вооружении ВВС Канады (1 шт), Эстонии (8 шт), ЮАР (более 320 шт, преимущественно бывшие британские машины), Швеции (4 бомбардировщика куплены в Англии, 42 построены по лицензии), Югославии (4 шт) и Египта (14 самолётов, полученных от Британии).

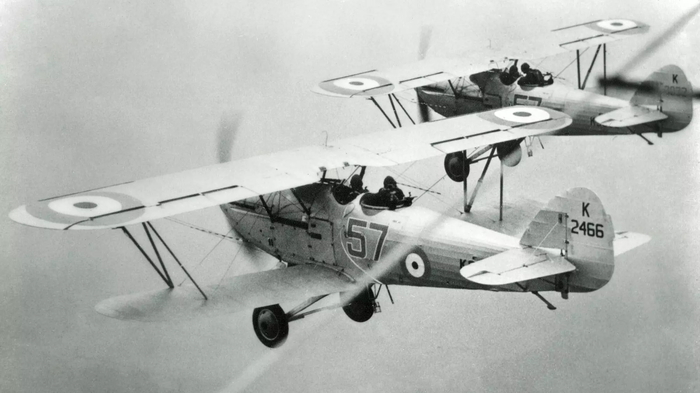

Строй Hawker Hart RAF в полё
Hawker Hart выпускался не в одной модификации. Базовым был Hart I, на который ставился двигатель Rolls-Royce Kestrel IB мощностью 525 л.с., он выполнял функции лёгкого бомбардировщика в составе RAF. Имел длинну 8.94 м, высоту 3.18 м, размах крыла 11.36 м при площади 32.5 м². Масса пустого самолёта составляла 1510 кг, снаряжённого - 2089 кг. Максимальная скорость - 298 км/ч, практическая дальность - 692 км, потолок - 6950 м, скороподъёмность - 16.3 м/с. Вооружение было идентичным тому, что стояло на прототипе - синхронный пулемёт Виккерс для стрельбы вперёд и оборонительный пулемёт Льюиса в турели Скарфа в задней кабине, мог нести до 227 кг бомбовой нагрузки, максимальный калибр бомбы - 240 фунтов (113.5 кг).

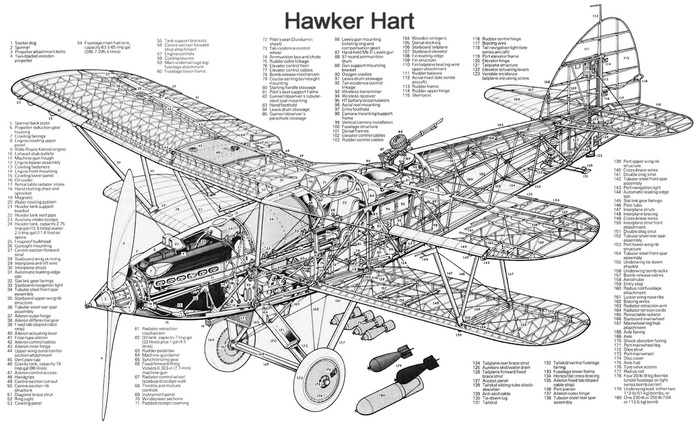

Компоновочная схема
Незначительно отличался от базовой версии Hart SEDB - на него мог устанавливаться как стандартный двигатель Kestrel IB, так и Kestrel X(DR) мощностью 510 л.с. Hart C - связной самолёт без вооружения, использовался 24-й эскадрильей RAF, выпущено 8 экземпляров. Hart Trainer - двухместный тренировочный самолёт с двойным управлением, стреловидность верхнего крыла была уменьшена, чтобы компенсировать смещение центра тяжести, вызванное отсутствием вооружения. Выпущено 474 машины. Hart Special - модель, оптимизированная для тропического климата, использовалась RAF на Ближнем Востоке. Устанавливалось дополнительно еоборудование для условий пустынь и двигатель Kestrel X. Hart India - модель, оптимизированная для тропического климата, с бо́льшим радиатором и с дополнительным оборудованием, использовалась RAF для ведения боевых действий в Индии. Estonian Hart - экспортная модель для Эстонии, оснащённая сменными колёсами и гибким шасси, было выпущено 8 экземпляров. После аннексии Эстонии СССР состоял на вооружении 22-го корпусного авиаотряда 22-го стрелкового корпуса РККА. Swedish Hart - лёгкий бомбардировщик, выпущенный для ВВС Швеции. Четыре экземпляра, построенных компанией Hawker, с радиальным двигателем Bristol Pegasus IM2 были выпущены в 1934 году. Модель имела успех и позже были выпущены ещё 42 экземпляра по лицензии в Швеции компанией NOHAB.

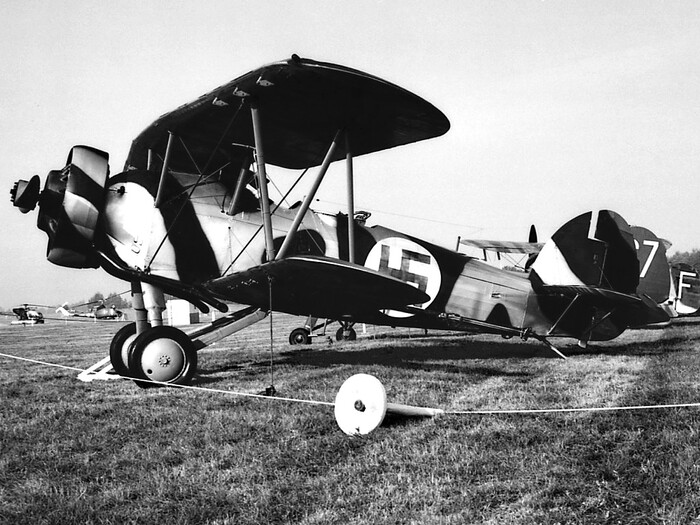

Swedish Hart с ОЗ Финляндии
После того, как Харт поступил на вооружение, он довольно быстро зарекомендовал себя, как машина с хорошими лётными данными, не уступающими таковым у истребителей Bristol Bulldog и Armstrong-Whitworth Siskin, состоявших на службе RAF. К тому же в ходе учений выяснилась стойкость бомбардировщика к огню ПВО. Эти характеристики давали возможность адаптировать его под выполнение задач истребителя. У фирмы Hawker имелся специализированный истребитель Fury, обладавший лучшими характеристиками, но эта модель была дорогостоящей и не слишком массовой. В 1931 году были созданы шесть прототипов, получивших название Hart Fighter; размер базовой модели был уменьшен, а скорость увеличена, также в кабине пилота был установлен второй пулемёт Виккерс для наступательного огня. Эксплуатация этих машин в составе 23-й эскадрильи RAF была признана успешной, и последовал заказ на большую серию истребителей. Серийным машинам было присвоено название Demon. Всего было построено 305 истребителей Hawker Demon, 232 из который поступили в эскадрильи RAF (и получили индекс Demon I), остальные же пошли на экспорт. Все эти машины оборудовались двигателями Kestrel различных модификаций. Существовали две версии для ВВС Австралии (боевой истребитель с двигателем Kestrel V и учебно-боевой с дублированным управлением), также была создана модификация Turret Demon с гидравлической туррельной установкой Frazer-Nash во второй кабине. Эти истребители не принимали участия в воздушных боях, за исключением некоторых второстепенных операций Второй Мировой.

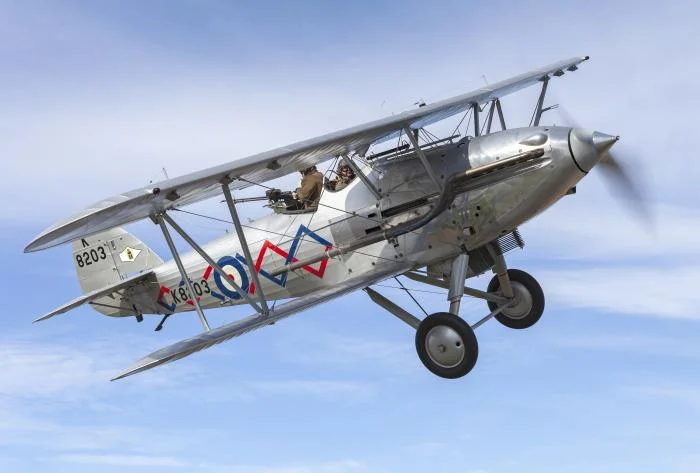

Сохранившийся Hawker Demon. Виден ствол дополнительного пулемёта Виккерс
Специально для действий в тропический условиях был разработан Hawker Hardy («Стойкий, выносливый»), который должен был послужить заменой самолёта Westland Wapiti, который применялся в Ираке. Прототип модели был оснащён радиатором, отличным от того что использовался в Харте, баками для воды под нижним крылом и набором для выживания в пустыне. Прототип совершил первый полёт 7 сентября 1934 года, и первые экземпляры поступили на вооружение 30-й эскадрильи в январе 1935 года. Hardy являлся двухместным самолётом общего назначения, было выпущено 47 машин. Модель применялась во время Второй Мировой войны, в военных действиях в Африке и на Среднем Востоке - в особенности в оккупированной итальянцами Абиссинии и в Южной Родезии. Последний боевой вылет на Харди был осуществлён 9 мая 1941 года, после этого большинство самолётов этой модели были сняты с вооружения, а часть использовалась в качестве самолётов связи. 14 мая 1941 года ВВС ЮАР передали бельгийским колониальным властям один самолёт из серии Харди. Самолёт использовался в разведывательных операциях, но 26 мая 1941 года потерпел крушение при посадке в аэропорту Гамбела и был списан.

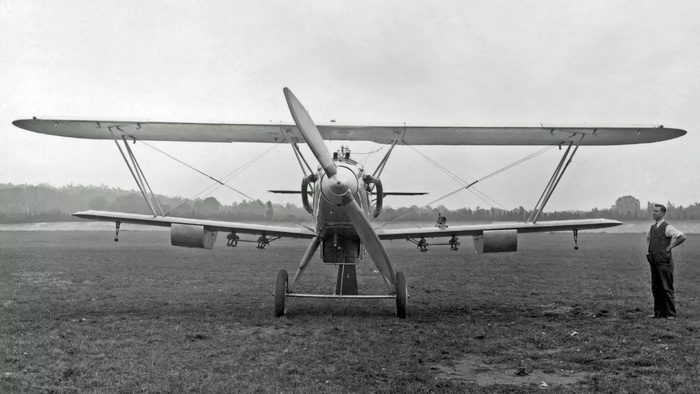

Hawker Hardy. Под крылом - контейнеры с припасами
Ещё одним самолётом общего назначения, точнее - Army cooperation aircraft («вспомогательный армейскй самолёт») стал весьма удачный и массовый Hawker Audax («Смелый» по-латыни). Впервые самолёт данного типа поднялся в воздух в 1931 году, всего было произведено более 700 Одэксов, включая экспортные. В целом Audax был идентичен Hart за исключением незначительных модификаций, например крюка для захвата сообщений с земли на бреющем полёте. Некоторые версии самолёта отличались модификациями двигателя Kestrel и вооружением (имели только оборонительный пулемёт). Помимо RAF Одэкс использовался многими ВВС мира: ЮАР, Канады, Индии, Ирака, Исламской Республики Иран и Родезии. Самолёт применялся и во время Второй Мировой войны, на границе Кении и Абиссинии. Модель так же использовалась в англо-иракской войне, спровоцированной военным переворотом, направленным против Великобритании. Audax использовался вплоть до 1945 года.
Подобно Харту, Одэкс имел множество субмодификаций с незначительными отличиями и стал основой для нескольких более глубоких модернизаций, получивших отдельное название. Базовой моделью был Audax I, выпускавшийся для RAF. Он оснащался двигателем Kestrel IB мощностью 530 л.с. либо Kestrel X мощностью 580 л.с. Audax India и Audax Singapoore были адаптированы для службы в тропиках, имели двигатель Kestrel V. Было выпущено 34 Одэкса для Египта, оборудованных радиальным двигателем воздушного охлаждения Armstrong Siddeley Panther мощностью 750 л.с. и 34 машины для Ирака, получивших местное название Nsir, также оборудованных радиальным двигателем Bristol Pegasus разных версий. Двигатели воздушного охлаждения Pratt&Whitney Hornet получили и 56 Persian Audax для ВВС Ирана. Была разработана специальна версия для Королевских ВВС Канады, но соглашение не было достигнута, и потому Канадский Одэкс остался в одном экземпляре.
На базе Audax был создан самолёт общего назначения/лёгкий самолёт поддержки Hawker Hartebeest для ЮАР. На него устанавливался 608-сильный Rolls-Royce Kestrel VFP водяного охлаждения. Один прототип был произведён в Англии, 65 серийных самолётов выпущены в Африке. Ещё одной экспортной версией Одэкса был Hawker Hind (Лань или Самка оленя) - лёгкий бомбардировщик с улучшенной аэродинамикой и несколько изменённым вырезом под заднюю кабину, металлическим пропеллером вместо деревянного и ещё рядом улучшений. Первый прототип взлетел в 1935 году, всего было построено 528 Ланей, состоявших на вооружении ВВС Афганистана, Канады, Новой Зеландии, Ирландии, Персии (Ирана), ЮАР, Португалии, Швейцарии и Югославии. Применялись эти машины довольно долго, но участвовали в боях Второй мировой в 1941-43 годах только новозеландские машины на Тихоокеанском ТВД. Из-за некоторого дефицита двигателей Rolls-Royce Kestrel а также достижения лимита их мощности, в 1936 году стартовала программа ремоторизации Hawker Hind, результатом которой стал Hector, приводимый в движение 24-цилиндровым Napier Dagger III мощностью 805 л.с. За исключением двигателя и капота, самолёт претерпел мало изменений. Гектор использовался в качестве вспомогательного армейского самолёта, разведчика, корректировщика и лёгкого штурмовика, всего было произведено 178 серийных машин, состоявших на вооружении RAF и ВВС Ирландии. Наносили бомбовые удары в пикировании по силам стран Оси на первых этапах Второй Мировой, с 1940 года были переданы в тыл для обучения пилотов и второстепенных задач.

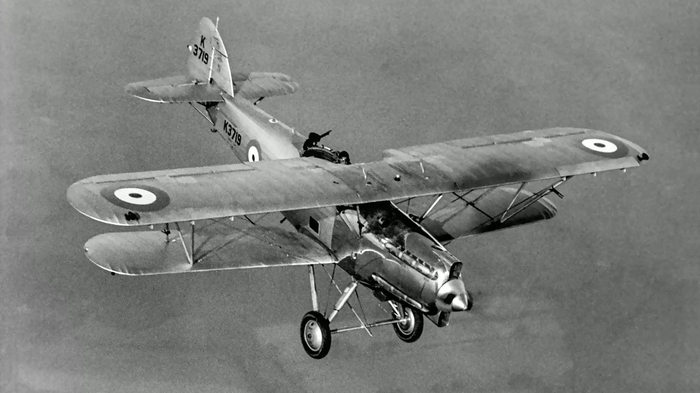

Hawker Hector
Были в этом обширном семействе и не только «сухопутные» самолёты. Королевский Флот не могли не заинтересовать недорогие, надёжные машины с хорошими характеристиками. Несколько экземпляров Naval Hawker Hart были испытаны в качестве палубных самолётов в 1927 году, результаты сочли удовлетворительными, и была разработана версия самолёта для флота - Hawker Osprey (Скопа). Для улучшения устойчивости морской самолёт получил увеличенный киль более округлой формы, также изменилось расположение некоторых элементов. С 1932 года эти машины начали поступать в состав Fleet Air Arm. Оспри выполнял функции разведчика, истребителя и лёгкого бомбардировщика. Были как версии палубного базирования с колёсным шасси, так и гидропланы на цельнометаллических поплавках, которые крепились к стандартным стойкам шасси. Гидропланы базировались на авианесущих крейсерах (до 6 штук на борт), взлёт и посадка осуществлялись на воду, а на борт корабля поднимались краном. Самолёт мог также запускаться с катапульты.
Существовало 4 версии Оспри (Osprey I, II, III и IV), отличавшихся типом двигателя, конструкцией поплавков и некоторыми другими особенностями; все версии имели складные крылья. Гидроплан был заметно тяжелее колёсного самолёта, его максимальный взлётный вес составлял 2527 кг против 2245 кг для палубной версии, а с учётом возросшего лобового сопротивления его лётные данные существенно снизились - максимальная скорость упала до 235 км/ч, пострадали дальность и высотность. Вооружение морской версии не отличалось от стандартного Харта, однако отличалось оборудование - Оспри получили флотские радиостанции, а в специальном отсеке верхнего крыла поместили спасательную надувную лодку. Всего было построено 146 самолётов Osprey различных модификаций, включая экспортные. Помимо Великобритании, эти самолёты служили в ВМС Швеции, Испании и Португалии. В декабре 1936 года Osprey из состава 701-го эскадрона, базировавшегося в Калафране, вели боевые действия против пиратов. В начале Второй Мировой Osprey ограниченно применялись в качестве противолодочных самолётов, а в роли учебных машин и буксировщиков мишеней служили до 1944 года.

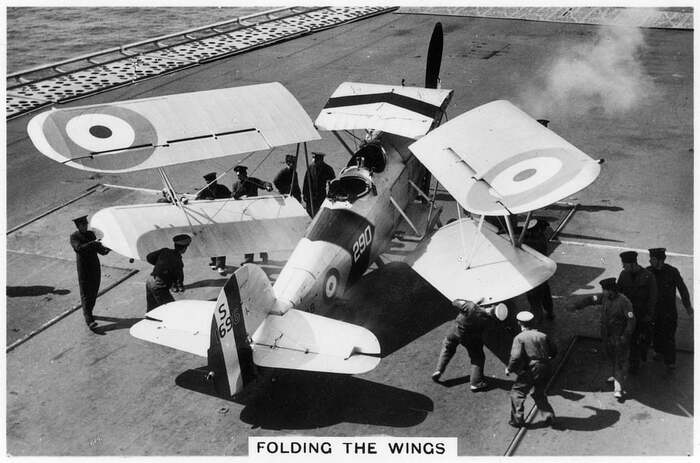

Hawker Osprey на палубе, процесс склыдвания крыльев
Вот таким разнообразием имён, назначений и выполняемых ролей может похвастаться семейство бипланов Сиднэя Кэмма. На первый взгляд, такого разветвлённого генеалогического древа нет почти ни у одного самолёта в мире! Но это впечатление обманчиво. Создаётся оно в первую очередь тем, что самолёты даже с небольшими изменениями получали отдельное название. В истории тех же RAF есть машины, имевшие намного большее количество вариантов и модификаций, но одно общее имя. К примеру - тот же De Havilland Mosquito, который мог быть и безоружным скоростным бомбардировщиком, и тяжело вооружённым истребителем, и торпедоносцем, и разведчиком, и учебной машиной, но всё же назывался Москитом. Там на выполняемую роль указывали буквы после названия, а цифры обозначали модификацию (например Mosquito B.Mk.IV - бомбардировщик четвёртой модели, а Mosquito NF.Mk.38 - ночной истребитель тридцать восьмой). Если бы Москиты или Спитфайры называли по тому же принципу, что и семейство Харта, понадобилось бы несколько десятков названий, что неизбежно вело бы к путанице и неразберихе.
Машинам этого типа не довелось участвовать в особенно важных боях, но от этого их роль не становится менее важной. Обучение пилотов, доставка сообщений, наблюдение и патрулирование играют существенную роль в функционировании армии и флота, и с этими задачами бипланы Hawker справлялись как нельзя лучше. Тут на первый план выходят не скорость или огневая мощь, а простота, надёжность, неприхотливость, управляемость и дешивизна. Также благодаря этим характеристикам самолёты распространились по Европе, Азии и Африке, поступили в ВВС тех стран, которые не могли себе позволить машины новой волны. А для условий колоний или «стран третьего мира» зачастую самолёты типа Audax подходили намного больше, чем более требовательные, сложные и мощные машины.

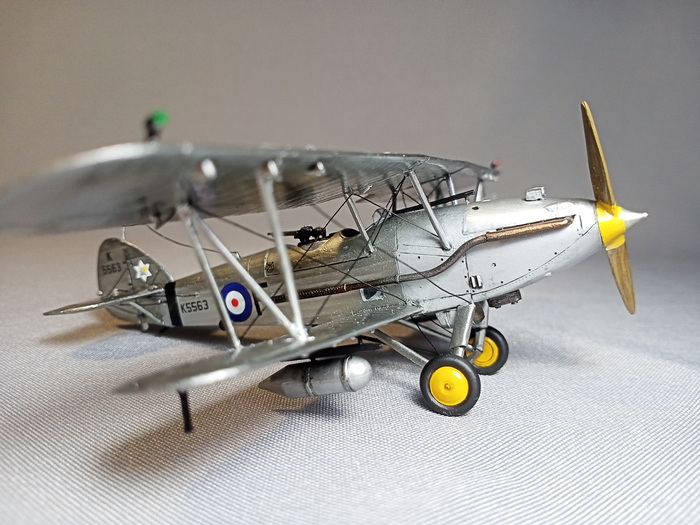

Представлены модели Hawker Audax I s/n K5563 из состава No.28 Army Co-Operation Squadron (28-й Вспомогательной Эскадрильи), Амбала, северо-западная Индия, 1939 год и Hawker Osprey IV s/n K5760 из состава No.718 Flight (718-го крыла) с борта HMS Apollo, Великобритания, июнь 1937 года. Модели фирм AviS и Amodel, масштаб 1/72.
Подробный обзор набора, а также заметки по сборке и покраске можно найти тут:
При написании статьи использованы материалы из источников:
На этом пока всё, в следующем посте речь пойдёт о ветеране Второй Мировой, нашедшем себе место в составе ЦАХАЛа! Потому подписывайтесь, а также заходите в мою группу Вконтакте, где можно обсудить лично всякие вопросы и даже заказать изготовление модели (https://vk.com/warminiarts). А сейчас - благодарю за внимание и хорошего времени суток!
Показать полностью
42
1
Hawker Osprey IV (1/72 Amodel). Заметки по сборке
Приветствую, уважаемые подписчики, коллеги-моделисты и просто читатели! Закончил вторую из двух работ на заказ, самолётик очень похожий на предыдущий Hawker Audax - Hawker Osprey. На первый взгляд - то же самое, но на поплавках. На самом деле отличий больше - форма киля и крыльев, лючки на фюзеляже, детали капота и т.д. И кстати, гидросамолёт взлетел и поступил на вооружение раньше, чем Одэкс. В любом случае, машины похожие, по ним будет одна общая статья, похожими были и наборы, и работа с ними. Итак, посмотрим!
Обзор набора
Набор 2012 года от украинской фирмы Amodel, основан на наборе 2010 года того же самолёта в палубном варианте (с колёсным шасси, без поплавков). Набор выполнен по технологии литья под низким давлением. В небольшой коробке лежат шесть литников из полистирола серого цвета, вместо прозрачных деталей - плёночка с разметкой, декаль и инструкция. В наборе 126 деталей, около 30 останутся неиспользованными. Качество литья среднее, несколько лучше, чем у братишки фирмы AviS. Однако есть и замыленность мелких деталей, и облой, и следы стыковки половинок пресс-формы. Пластик несколько менее прочный и упругий, чем хотелось бы. Детализация на довольно высоком уровне: хорошо показан и интерьер кабин, и поплавки, и фактура обшивки. Расшивка оставила двоякие впечатления. С одной стороны, она довольно подробная, а некоторые лючки имеют объём и смотрятся весьма хорошо. С другой же стороны - линии расшивки и заклёпки имеют неодинаковую глубину, кое-где они сглаживаются и даже пропадают, что портит картину. Стыкуемость лучше, чем у Одэкса, но всё равно не идеальна - верхнее крыло тоже несколько смещено назад, очень трудно работать с поплавками и их креплениями. Прозрачные детали из полимерной плёнки неудобны в работе, но неплохо смотрятся на готовой модели из-за своей малой толщины. Хорошо, что нужена собственно только деталь ветрового стекла, прочие элементы тут не требуются. Набор имеет минимальную вариативности по сборке: модификации III и IV отличаются только рулями на поплавках, ну и ещё можно поставить гидроплан на транспортные колёсики или оставить просто на поплавках. Фигур, подставок или прочих бонусов нет. Инструкция чёрно-белая, большая и наглядная, содержит краткую статью о прототипе, есть карта литников с номерами деталей, так же как и у самолёта от АвиС нет схемы установки расчалок и тросов. Схемы окраски чёрно-белые, самолёт показан слева, сверху и снизу. Предлагаются два варианта: Оспри III с борта HMS Terror, Сингапур, и Оспри IV с борта HMS Apollo, 1937 год. Оба варианта имеют серебристую окраску с капотом цвета алюминия, отличия в обозначениях. Декаль хорошего качества, хорошо садится на неровности, яркая и тонкая, неплохо представлена техничка. С декалями есть ряд странностей: во-первых, от долгого хранения они стали ломкими (впрочем, тут ничего странного); во-вторых многие элементы декали продублированы, т.е. имеются запасные надписи; в-третьих часть технических надписей вообще не используются. Ну и ещё мне не очень понятно, зачем давать красный кружок из британского ронделя отдельно... Очевидно, с какой целю делят на части свастики, но тут я в затруднении. Про цену набора достоверно сказать не могу, но очевидно что она не велика. Труднее будет найти такой набор, если кому-то очень захочется его собрать. Рекомендовать могу моделистам среднего уровня и выше, потому что он совсем не прост в работе. Но результат мне понравился, теперь захотелось включить в свою коллекцию пару гидросамолётов!
Ход работы
1.Наборы подобного качества всегда нуждаются в небольших доработках - тут рассверлить, там сточить, толстую антенну заменить, пару мелких элементов добавить... Чаще всего для таких мелких работ нужны иглы от шприцов, мелкие свёрла, скальпель. Очень помогает маникюрный фрезер с алмазными головками. А материалы весьма просты - тянутый литник и листовой пластик.
2. Собираем интерьер кабин и некоторые узлы типа радиатора и пропеллера. Окрашиваем их по отдельности акриловыми и эмалевыми красками кистью и аэрографом. Клей - обычный и сверхтекучий модельный, для расчалок и прозрачной плёнки - цианоакрилат гель и обычный.
3. Далёкая от идеальной стыкуемость требует склеивания под давлением, зачистки швов и применения шпаклёвки. Я использую Mr.White Putty, несколько развожу её растворителем 646БП.
4. Ветровое стекло маскируется бумажной лентой, затем вырезается из листа плёнки и приклеивается на место цианоакрилотом-гелем.
5. Для более или менее комфортной установки верхнего крыла стоит рассверлить посадочные места подкосов. Для закрепления расчалок я врезаю в нижнюю поверхность верхнего крыла проволочные петельки. В прошлый раз я слишком гнался за миниатюризацией и изготовил петли из слишком тонкой проволоки, поэтому они гнулись и были не слишком надёжны. В этот раз я использую проволоку от спирали накаливания фена - она прочная, хорошо гнётся и не ржавеет. Затем приклеиваем верхнее крыло. Наверное из-за того, что я несколько набил руку, устанавливая крыло на Одэксе, тут эта процедура вышла довольно быстрой и совсем не мучительной. Чего не скажешь об установке поплавков и транспортных колёсиков! Сколько я с ними не возился, вышло всё равно несколько кривовато. Тем не менее, сборка завершена.

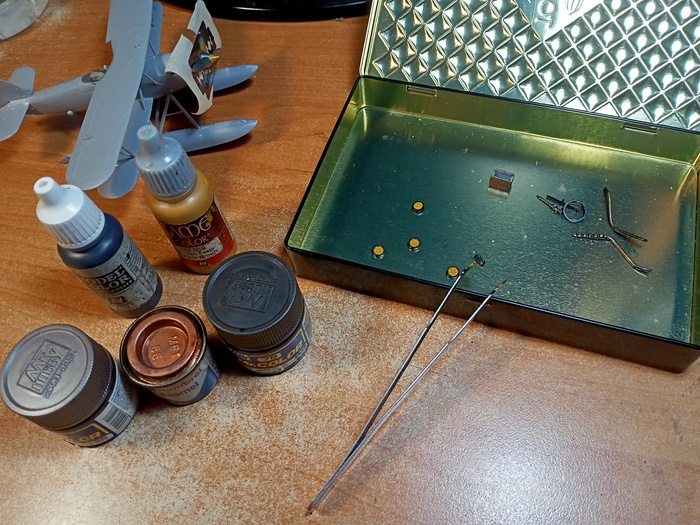

6. Первый этап малярных работ - окраска оставшейся мелочёвки. В инструкции есть упущение - не указано, как красить транспортные колёсики. Я решил окрасить их в жёлтый цвет, ибо самолёт и так имеет жёлтые элементы. Выхлопные трубы окрашены цветами тёмного металла и бронзы.
7. База под металлики - чёрный глянец. Далее вся машина задута серебрянкой, передняя часть фюзеляжа замаскирована бумажной лентой и окрашена в цвет алюминия.

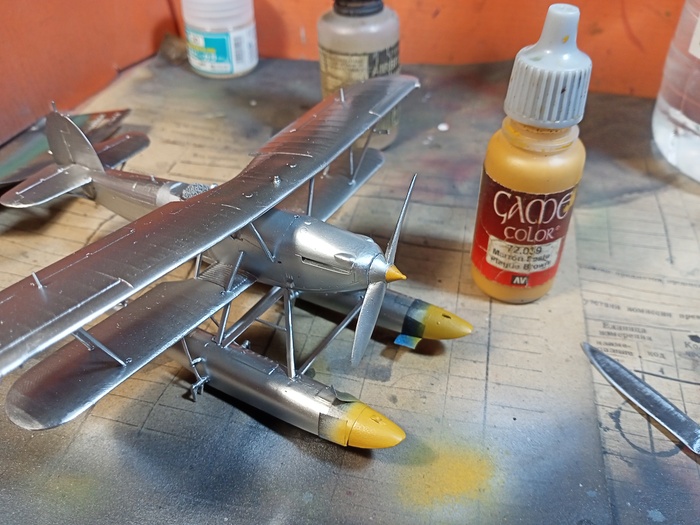

8. Носы поплавков окрашены в жёлтый. Тут тоже поможет бумажная маск. лента.

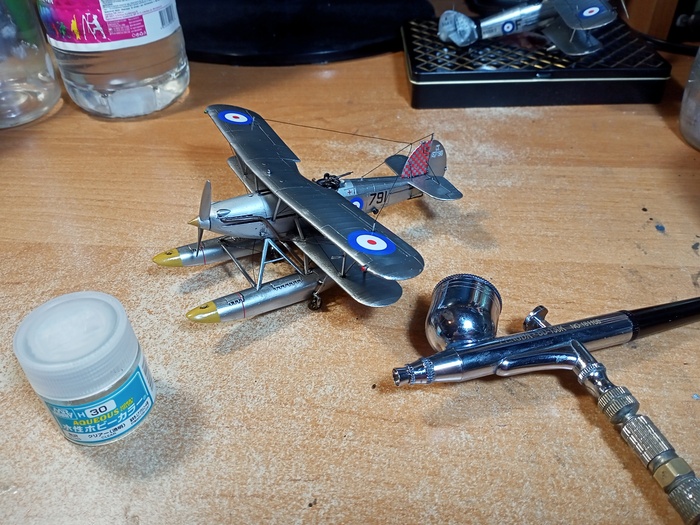

9. Слой акрилового глянцевого лака Mr.Aqueous Color, с жидкостью Tamiya Mark Fit наносим декали, затем ещё слой того же лака и делаем смывку. Эмалевых смывок у меня почти нет, потому использую жидкость "Эффект Старая Смазка" от Хаси-Моделиста. Жижа напоминает подобную от Wylder, и пахнет правда как что-то из ГСМ. Излишки убираются Уайт-Спиритом.

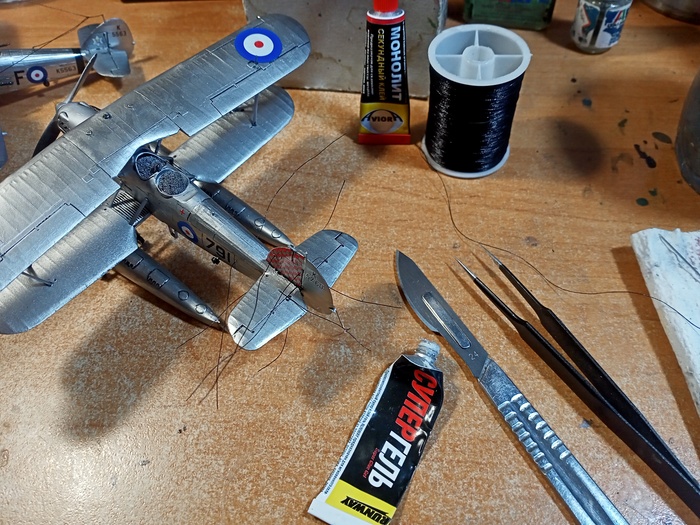

10. Самый мучительный этап - расчалки! Потратил на них почти полный день и не знаю сколько нервных клеток. Получилось лучше, чем на Одэксе, но всё равно не идеально. Думаю, стоит заменить клей.
11. И поскольку заказчик желал иметь чистый и новый самолёт, то минуем все этапы пачкинга и обдиринга и сразу переходим к финишному лаку и снятию масок.

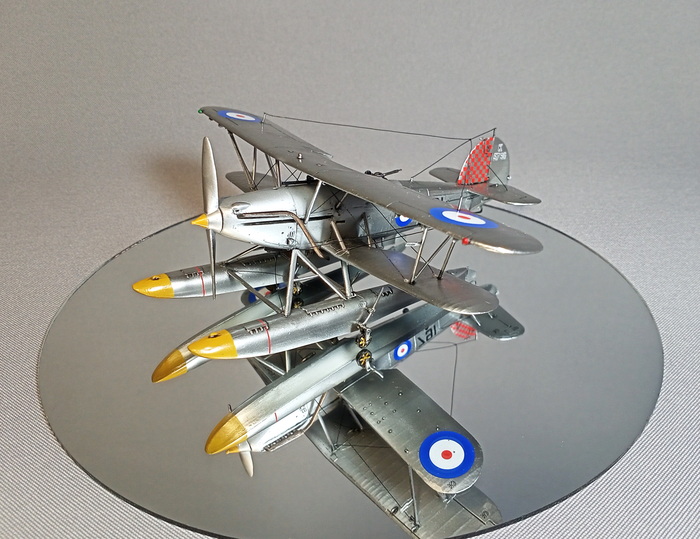

Ну и в конце получаем вот такой гидроплан! В паре со своим сухопутным кузеном смотрятся просто супер!
На этом пока всё, историческая статья выйдет чуть позже, когда я закончу работу над его братцем. Следующим на очереди как раз он и будет! Потому подписывайтесь, а также заходите в мою группу Вконтакте, где можно обсудить лично всякие вопросы и даже заказать изготовление модели (https://vk.com/warminiarts), подписывайтесь в Инстаграмме (https://www.instagram.com/warminiarts_lugansk/) или на Facebook (https://www.facebook.com/groups/243556661560452). А сейчас - благодарю за внимание и хорошего времени суток!
