Прежде чем начать рассказ о судьбе одной неординарной машины, хотелось бы прояснить некоторые технические аспекты. Отношение веса самолета к площади крыла, называемое удельной нагрузкой, во все времена авиации было одной из важнейших характеристик, определяющих летные качества летательного аппарата. При этом всегда был неизбежен принцип: «Выигрываем в подъемной силе, - проигрываем в скорости». Недаром бипланы с большой площадью крыла имели малую скорость отрыва и относительно небольшую скорость горизонтального полета. У моноплана - все наоборот. На помощь пришлось привлекать приспособления, изменяющие геометрическую конфигурацию аппарата - предкрылки, щитки, закрылки, изменяемый шаг винта. Идея более радикального изменения конфигурации машины (крыло изменяемой стреловидности) пришла лишь в 40-50-е годы, когда воплотить эту идею позволил технологический уровень самолетостроения. В 30-е же годы конструкторов обычно выручала лишь механизация крыла. И только очень немногие из них пытались воплотить рискованную и технически чрезвычайно сложно осуществимую идею крыла изменяемой площади. Французский инженер Махонин в 1931 году построил моноплан с низкорасположенным телескопически раздвигающимся крылом. Несущая площадь его изменялась за счет уменьшения или увеличения размаха. Но особого успеха Махонин не достиг: слишком много хлопот доставлял ненадежный механизм перестройки крыла, а телескопический принцип изменения его геометрии намного ухудшил аэродинамические качества плоскостей. Были и другие, не более удачные попытки изменить площадь несущих плоскостей в полете. А вот советскому летчику-испытателю и авиаконструктору Владимиру Васильевичу Шевченко удалось достичь более существенного успеха.

В конце 30-х годов в коллективе Особого КБ-30 под руководством главного конструктора В. Шевченко был разработан уникальный для того времени самолёт ИС-1, который затем построили на заводе №156. Его схему можно назвать «монобиплан», так как нижнее крыло было убираемым. До Шевченко никто из зарубежных и советских конструкторов не посягал на статичность всей несущей поверхности, не пытался полностью избавиться от одного, мешающего в скоростном полете, крыла. Этот же биплан после отрыва от земли мог убрать не только шасси, но и нижнее крыло, сложив его по шарнирам. При этом колеса убирались в боковые ниши фюзеляжа, сюда же специальным подъемным механизмом убиралась и корневая часть крыла, а концевая - вписывалась в выемку нижней части верхней плоскости. Полученный таким образом моноплан-высокоплан сразу же менял все свои характеристики: значительно уменьшалось лобовое сопротивление, увеличивалась скорость полета. В то время монопланы, имеющие повышенную нагрузку на крыло, как было указано выше, обладали довольно высокой максимальной скоростью, но пониженной маневренностью и худшими взлетно-посадочными характеристиками. Бипланы, напротив, славятся отличными маневренными качествами и отменными взлетно-посадочными свойствами. Они не нуждаются в обширных аэродромах, но, увы, их максимальная скорость уже считалась явно недостаточной. Так, к майору Шевченко, летчику-испытателю НИИ ВВС пришла идея в одном самолете соединить лучшие качества моно- и биплана.

Первые эскизные расчеты и чертежи Шевченко представил в научную коллегию ВВС. Проект нашли очень интересным и оригинальным, не встречавшимся ранее в мировой практике. Конструктору выделили помещение в старом здании МАИ, небольшие средства и определили коллектив для постройки макета. Узнав о необычной работе, которую ведет Шевченко, выдающиеся летчики Григорий Кравченко, Степан Супрун и Анатолий Серов горячо поддержали энтузиаста, помогли ему советом и делом. К осуществлению идеи подключился и известный летчик комбриг Александр Филин.

В апреле 1938 года во временном КБ действующий макет принципиально нового самолета ИС-1, выполненный по расчетам и чертежам Шевченко бригадой слесарей под руководством инженера Петра Носикова, был продемонстрирован группе летчиков и инженеров НИИ ВВС. Увиденное буквально ошеломило присутствующих: самолет за несколько секунд превращался из биплана в моноплан и обратно. Серов даже воскликнул:

Вот какого самолета нам так не хватало в Испании!

Инженер по эксплуатации В. Тепляков обратил особое внимание собравшихся на высокую точность изготовления всех узлов и агрегатов макета: даже самый ничтожный люфт гидроцилиндра, подтягивающего нижнее крыло биплана, может запросто привести к разрушительным колебаниям плоскостей. Причем следовало ожидать и всевозможные сюрпризы в процессе уборки нижнего крыла и шасси. Ведь «ломаясь» в шарнирах и подтягиваясь к верхнему крылу, нижнее в течение семи секунд перемещается поперек обтекающего самолет потока. И здесь могут быть всякого рода непредвиденные скосы воздушных струй, закрученные вихри. А, возможно, и то, чему названия пока нет: ведь проводился эксперимент впервые в истории авиации.

И вот через несколько дней посмотреть на диковинный макет по «наводке» Серова в КБ приехали нарком обороны К. Ворошилов, начальник ВВС А. Локтионов, нарком Авиапрома М. Каганович и другие важные персоны советского руководства. Метаморфозы с макетом самолета всех не на шутку удивили, а Ворошилов похвалил Шевченко:

«Идея ваша очень интересная. Надо доложить товарищу Сталину, необходимо создать отдельное КБ. У вас есть модель, чтобы можно было показать Иосифу Виссарионовичу? Кстати, что означает ваше название - ИС-1?» - «"ИС", - ответил Шевченко, - это значит Иосиф Сталин, так мы решили на собрании сотрудников. Один - это первый самолет, созданный для испытаний возможностей уборки крыла и шасси в полете. За ним предполагается создать более совершенные образцы. Что же касается особого КБ, - то прошу вас, товарищ маршал, не стоит беспокоиться...»

Не мог же сказать Владимир Васильевич, что большинство его сотрудников как раз из тех, кого «поперли» из других КБ за «недоверие». Что касается названия - в 60-е годы, в период развенчания культа личности «вождя» появилась версия, что «ИС» означало «Истребитель Складной», но в сохранившихся документах такая расшифровка не встречается. В этом нет ничего удивительного - в то время многие стремились «подлизаться» к какому-нибудь партийному деятелю рангом повыше, оттого и появлялись названия в духе «КВ», «ВЛ» и «ИС». Да и на продвижении проекта такое название могло отразиться благотворно - вряд ли какой-то функционер средней руки осмелится объявить «Иосифа Сталина» или «Владимира Ленина» барахлом…

Как бы там ни было, вскоре Шевченко вызвали в кремль на совещание авиаработников. Сталин медленно прохаживался возле стола президиума, спустился в зал, присел рядом с конструктором:

- Ну что ж, товарищ Шевченко, я не против, что вы назвали такой замечательный самолет моим именем. Такая машина, как утверждают специалисты, абсолютно необходима в новых условиях. Когда сможете сделать опытный самолет?

- Постараемся к 1 января сорокового года, товарищ Сталин.

- Ну, а если к Октябрьской революции тридцать девятого?

- Нет, никак не успеем. Дело новое и очень сложное.

- А если дадим завод?

- Заводом здесь не поможешь, товарищ Сталин.

- Ах, какой вы несговорчивый, товарищ Шевченко... Хорошо, подберите кадры, утвердим через товарища Берия. А производственное помещение получите в ЦАГИ...

Шевченко понял, что это где-то рядом с «шарашкой», где работал «враг народа» Туполев... Так оно и оказалось. Радовало лишь одно - отменные условия работы, любые материалы, высококвалифицированные специалисты. В мае 1939 года появился первый официальный приказ № 114:

О предоставлении в распоряжение главного конструктора ОКБ-30 на заводе № 156 тов. Шевченко В.В. на проектирование и постройку самолетов с убирающимися крыльями. Премиальный фонд: на ИС-1 - 1 500 000 руб.; на ИС-2 - 1 200 000 руб. Общий кредит на разработку определить в 76 млн. руб.

ИС-1 являлся экспериментальным самолетом, построенным для изучения небывалой до этого схемы и проверки механизма уборки крыла и шасси в полете. Внешне ИС-1 имел некоторое сходство с истребителем Поликарпова И-153 «Чайка». Длина самолёта - 6.79 м, высота - 3.3 м, размах крыла - 8.6 м, площадь (в бипланном варианте) - 20.83 м², максимальный взлётный вес - 2345 кг. Нижнее крыло состояло из центроплана и складывающихся консолей. Посредством подъемного механизма, установленного в фюзеляже, центроплан поворачивал на шарнирах крепления к фюзеляжу и складывал нижнее крыло. Подъемный механизм, в свою очередь, состоял из гидроцилиндра и двух кулисных подкосов. Рабочее давление (60 атм) создавалось помпой, установленной на моторе. Консоль имела два лонжерона, склепанных из дюралевых профилей со стенкой. Обшивка из листового дюраля, укрепленная штампованными нервюрами. Нижний центроплан состоял из двух ферменных сварных лонжеронов и центральной трубы крепления кулис подъемного механизма. Нервюры и обшивка центроплана дюралевые.

Фюзеляж сварной из хромансилевых труб представлял собой силовую ферму с наружным дюралевым каркасом и смешанной обшивкой. Передний отсек состоял из четырех рам, связанных между собой в ферму. В месте центроплана крепилась силовая корзинка. В ее отсеке установлен шток подъема и выпуска крыла и шасси. По наружным сторонам корзины располагались узлы крепления нижних центропланов. На передней раме расположены узлы крепления моторамы. На четвертой - узлы крепления хвостовой части фюзеляжа. Между первой и второй рамой - передний бензобак, а между третьей и четвертой - задний. Задний отсек расчален проволочными крестами. В отсеке пилота имелись добавочные стержни для установки сиденья и пола. Наружная обшивка фюзеляжа делилась на переднюю и хвостовую части. Каркас хвостовой части был выполнен из легких дюралевых шпангоутов, и продольных профилированных стрингеров и обтянут полотном ACT-100. Верхнее крыло состояло из центроплана формы «чайка» и двух консолей. Крыло двухлонжеронной конструкции с работающей дюралевой обшивкой. Лонжероны ферменного типа, сваренные из хромансилевых труб. Нервюры крыла штампованные из дюраля, крепились к лонжерону стальными хомутами. В обшивке центроплана верхнего крыла имелись силовые люки для обслуживания пулеметов.

Стабилизатор имел два лонжерона, на которых набраны штампованные нервюры. К фюзеляжу стабилизатор крепился четырьмя болтами, что позволяло на земле изменить установочный угол стабилизатора в пределах от +2 до -4°. Киль съемный двухлонжеронной конструкции, крепился к фюзеляжу на четырех точках. Шасси консольного типа с амортизацией и нормальными тормозными колесами размером 700x150 мм. Костыль, установленный на самолете, неуправляемый, ориентирующийся, запирающийся в нейтральном положении. Уборка и выпуск его производились тросами. Костыль снабжен пневматическим амортизатором. Шасси и хвостовой костыль убирались одновременно с уборкой крыла.

Двигатель - девятициллиндровый звездообразный поршневой воздушного охлаждения М-63, спроектированный в ОКБ А.Д. Швецова. Девять индивидуальных выхлопных патрубков были выведены в отверстия капота. Мощность двигателя - 900 л.с. Максимальная достигнутая скорость - 453 км/ч.

На самолете предусматривалась установка четырех пулеметов ШКАС (7.62 мм), расположенных в центроплане верхнего крыла. Рассматривался вариант усиления вооружения за счёт замены двух из четырёх пулемётов винтовочного калибра на крупнокалиберные БС (12.7 мм). Подвеска бомб, ракетных снарядов, подвесных топливных баков либо другой полезной нагрузки не рассматривалась. Впрочем, расположить точки подвески можно было бы только под фюзеляжем.

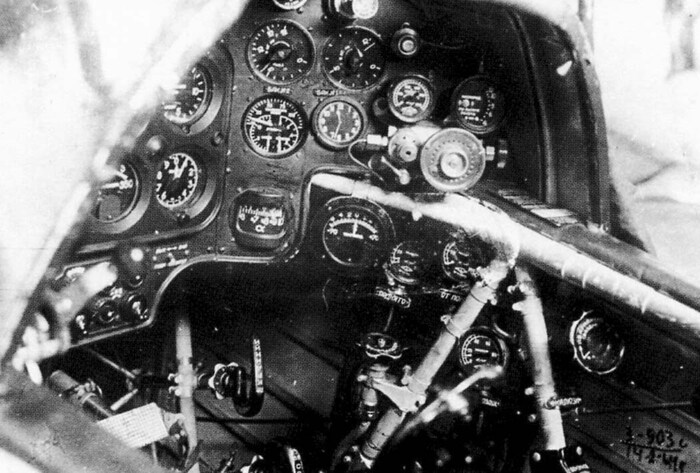

Управление самолетом смешанное. Рулем высоты и элеронами - жесткое, состоящее из дюралевых труб и качалок. Управление рулем поворота - тросовое. Приборная доска состояла из трех панелей - центральной с амортизацией и подсветкой и двух боковых. На центральной части расположены пилотажно-навигационные приборы, на правой - моторного оборудования и кислородный прибор. Левая панель занята сигнальными лампами, тормозным манометром и переключателем магнето мотора.

Всеобщий интерес к самолету с убирающимся крылом был настолько велик, что испытания его поручили лучшим военным летчикам. Первый полет произвел 29 мая 1940 года летчик-испытатель Василий Кулешов. Затем он совершил еще пять полетов. Вопреки опасениям самолет вел себя безукоризненно. Правда, крыло и шасси Кулешов не убирал. Впервые сделал этот смертельно опасный трюк летчик-испытатель Георгий Шиянов 21 июня 1940 года. Самолет и здесь показал отличные результаты. В заключительном отчете от 9 января 1941-го Шиянов писал:

Оборудование кабины ИС-1 аналогично самолетам И-153, И-16. Приборы расположены удобно. Органы управления мотором, самолетом и вооружением расположены целесообразно. Посадка в кабине удобная, но обзор для руления имеет слишком узкий сектор. На взлете самолет легко отрывается и не боится боковика. Возможен взлет с подрывом. На больших углах атаки тенденций к сваливанию нет. Наивыгоднейшая скорость набора – 200-210 км/ч. На скорости набора 240 км/ч наблюдается небольшая вибрация хвостового оперения типа бафтинг. Самолет прост в пилотировании и "плотно сидит" в воздухе. Проявляется незначительное потряхивание хвоста на малых скоростях. Виражит устойчиво, но чувствуется недостаточная мощность мотора. Обзор в воздухе вперед также недостаточен. По прибору доводил скорость до 300 км/ч на высоте 2000 м. Планирует ИС-1 устойчиво, допускает планирование с брошенными рулями. Подвод к земле на посадке на скорости 190 км/ч. Но обзор для посадки недостаточен. Пробег очень устойчив. Производил посадку с боковым ветром до 45° и силой 10 м/сек. Никаких сомнений самолет не вызывает.

В облете уникальной машины принял участие и знаменитый летчик С. Супрун. В его умелых руках истребитель ИС-1 продемонстрировал свою стремительность и высокую маневренность. Крыло и шасси Степан убрал сразу же после взлета, чем буквально поразил присутствующих летчиков и конструкторов. В своем заключении по испытаниям ИС-1 Супрун записал:

На рулежке обзор вперед недостаточен. Взлет простой. Амортизация шасси нормальная. При переходе в угол набора самолет слегка потряхивает, что не опасно. Механизм уборки крыльев и шасси расположен очень удобно и просто. Крыло и шасси убираются легко, поведение самолета в этот момент нормальное, просадки нет. Самолет послушен в пилотировании. Вираж и боевой разворот выполняет очень хорошо. Можно делать вираж с креном 70° на скорости 300 км/ч. Вывод из боевого разворота на скорости 220 км/ч. Отбалансированный самолет хорошо летит с брошенной ручкой. Поперечная и продольная устойчивость самолета очень хорошие. При выпуске крыла и шасси поведение самолета нормальное. Посадка проста.

Эти оценки нового самолета подтверждает также и третий участник облета инженер-летчик Алексей Гринчик:

ИС-1 в варианте моноплана очень приятен в полете и устойчиво ведет себя в воздухе.

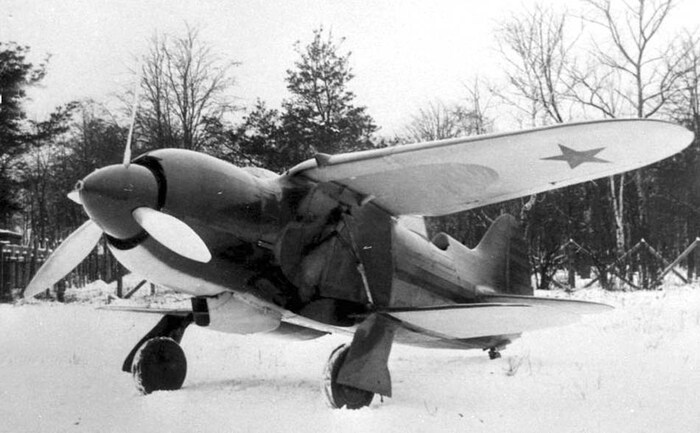

В январе 1941 г. был готов второй вариант самолета, получивший название ИС-2, с убирающимся в полете нижним крылом и более мощным мотором М-88 на 950 л.с., который исключал многие недостатки своего предшественника. Было усилено и вооружение - два пулемета 12.7-мм и два - 7.62-мм. Максимальная скорость (расчетная) достигла 600 км/ч. Таким образом, «замах» был сделан на показатели не ниже, чем у монопланов «новой волны». Кроме повышения мощности мотора, у ИС-2 был значительно уменьшен мидель фюзеляжа, увеличено его удлинение и сделан более обтекаемый капот двигателя. Несколько уменьшена при этом площадь крыльев. Однако, началась война, и на ИС-2 успели сделать всего лишь четыре испытательных полета. Затем программа складных истребителей была свернута.

Помимо высокой сложности в производстве и относительной дороговизны машин такого типа, сыграло роль и то, что ИС не мог реализовать в бою свои маневренные качества в варианте биплана. Ведь нижнее крыло у него выпускалось синхронно с шасси, а это резко повышало лобовое сопротивление и, соответственно, снижало летные данные. Достоинства конструкции проявлялись только на взлетно-посадочных режимах. Между тем Шевченко и в необычайно трудных условиях военного времени продолжал бороться за создание принципиально нового самолета. Появился эскизный проект ИС-4 с двигателем М-71Ф мощностью 2000 л.с. Его расчетная максимальная скорость у земли предполагалась в 660 км/ч, а на высоте 6000 м - 720 км/ч! Максимальный расчетный потолок - 13300 м. Планировалось мощное пушечное вооружение. Впрочем, другие авиационные специалисты находили расчётные характеристика ИС-4 завышенными и утверждали, что максимальная скорость не превысила бы 650 км/ч.

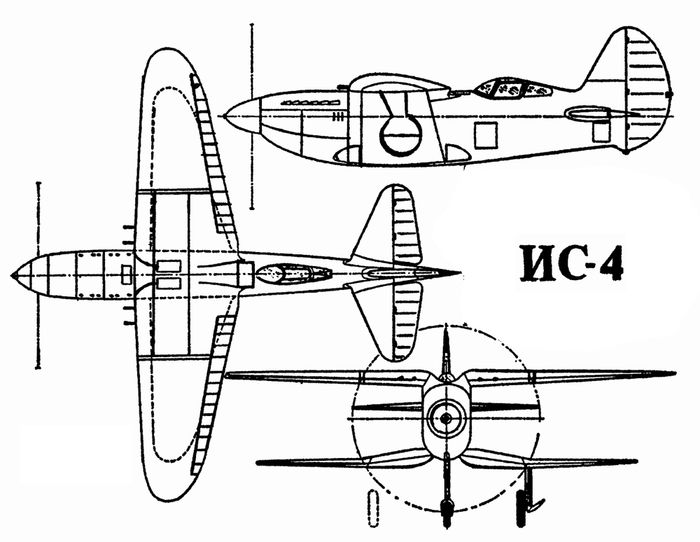

По сравнению с первыми «ИСами» на ИС-4 были сделаны принципиальные усовершенствования. Подобрана лучшая форма фюзеляжа и отлично сопряженное с ним крыло. Предусмотрено носовое колесо. Ниши в боках фюзеляжа для уборки крыла и шасси должны были закрываться специальными автоматически выдвигающимися стенками, исключающими срыв потока с фюзеляжа. Шасси убиралось в центроплан независимо от уборки нижнего крыла, то есть планировалось избавится от одного из важнейших недостатков конструкции и реализовать полноценный полёт в режиме биплана. Вместо открытого козырька на ИС-4 устанавливался хорошо обтекаемый фонарь. Предкрылки на верхнем крыле абсолютно исключали явление бафтинга хвостового оперения. Упрощен механизм уборки нижних крыльев. Но эра винтомоторных самолетов уходила, и реализовать замечательные качества ИС-4 на практике не удалось. Последней работой Шевченко был эскизный проект самолета ИС-14, сделанный в 1947 г. Проект сопровождался письмом авиаконструктора в ЦК партии. На этот раз Шевченко разработал принципиально новую схему - высокоплан с малой несущей поверхностью при большой стреловидности крыла на максимальном режиме полета. Крыло поворачивалось в горизонтальной плоскости при помощи шарнирного соединения. Консоль по верхнему обрезу фюзеляжа могла быть откинута назад под углом до 61°. Этот реактивный истребитель-перехватчик при полном полетном весе 3200 кг должен был достичь скорости значительно более высокой, чем на других самолетах с подобными двигателями.

Такова история очень интересного и действительно уникального самолёта-трансформера, единственного в мире монобиплана. Конечно, он был намного интереснее и перспективнее, чем разрабатывавшиеся в то же время в СССР «классические» бипланы, такие как И-207, И-190 и другие. Впрочем, серийный выпуск и повседневное обслуживание такого самолёта были бы крайне затруднены сложностью и дороговизной его конструкции, необходимостью тщательной подгонки узлов и в целом высокими требованиями к культуре производства. По этой же причине не стал массовым лучший лёгкий танк своего времени Т-50 - вместо него были разработаны и пущены в серию более простые и дешёвые Т-60 и Т-70. Да и в прямом воздушном бою такой самолёт-гибрид вряд ли бы превзошёл «чистые» монопланы противника, такие как Me.109 и FW.190, хотя бы потому, что им не нужно нести немалый вес гидравлики и механизмов складывания крыла. В любом случае, конструкция Шевченко заслуживает уважения за оригинальность и выдающиеся инженерные решения.

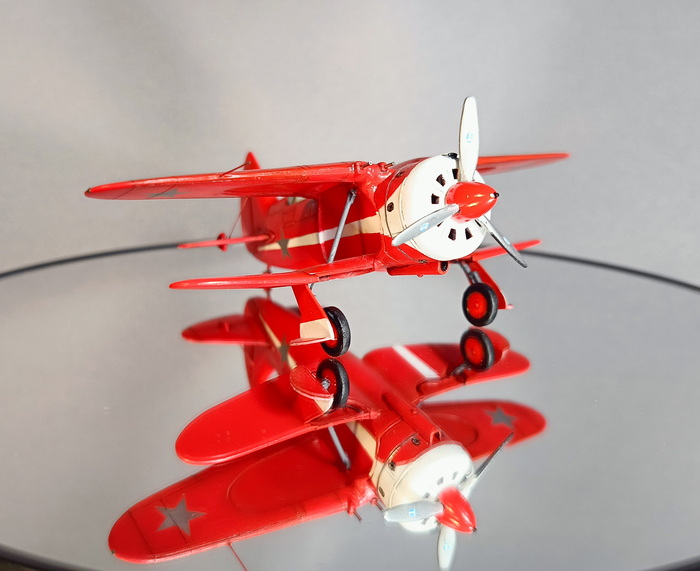

Представлена модель монобиплана ИС-1 с выпущенными шасси и нижним крылом во время испытательных полётов, лето 1940 года, СССР. Модель фирмы Amodel с доработками, масштаб 1/72.

Обзор набора, заметки по сборке и покраске в посте:

ИС-1 (1/72 Amodel). Заметки по сборке

При написании статьи использованы материалы из источников:

http://www.airwar.ru/enc/fww2/is1.html

https://ru.wikipedia.org/wiki/ИС_(истребитель)

На этом пока всё, в следующем посте наконец вернёмся к израильской бронетехнике! Потому подписывайтесь, а также заходите в мою группу Вконтакте, где можно обсудить лично всякие вопросы и даже заказать изготовление модели (https://vk.com/warminiarts). А сейчас - благодарю за внимание и хорошего времени суток!

После распада Российской Империи и свержения Временного правительства, 7 ноября (20 по старому стилю) 1917 года III Универсалом Украинской Центральной Рады было провозглашено создание Украинской Народной Республики (УНР). В состав государства входили 9 губерний бывшей империи, заселённых преимущественно украинцами - Киевская, Подольская, Волынская, Черниговская, Полтавская, Харьковская, Екатеринославская, Херсонская и Таврическая. 9 (22) января 1918 года IV Универсалом Центральной Рады была провозглашена государственная самостоятельность Украинской Народной Республики, признанная Центральными державами и, по условиям Брестского мира, — РСФСР. Страны Антанты не признали независимости Украины. Далее было восстание Гетмана Павла Скоропадского и Директория, падение Директории и восстановление УНР, слияние УНР и ЗУНР (Западно-Украинской Народной Республики)… Это было время перемен, хаоса и борьбы, и в такие времена государство остро нуждается в армии. А армия, как успела показать Первая Мировая война, остро нуждается в военно-воздушных силах.

В Украине была хорошая база для формирования собственной авиации. На её территории располагалось четыре авиапарка (1-й — в Одессе, 3-й и 5-й — в Киеве и 6-й — в Полтаве), Севастопольская авиационная школа, Киевская школа лётчиков-наблюдателей, авиационный завод «Анатра» с лётной школой при нём в Одессе. Как политическое, так и военное руководство УНР уделяли значительное внимание формированию ВВС новопровозглашённой республики, однако не всё шло гладко по целому ряду факторов. Во-первых, авиационный и воздухоплавательный (дирижабли, аэростаты) парки были довольно сильно изношены Великой Войной, усугубляли ситуацию и разорванные логистические цепочки с бывшими союзниками (Франция, Великобритания). Во-вторых, ощущался дефицит кадров - как лётного состава, так и квалифицированных инженеров, техников, столяров. Частью они присоединились к большевикам, многие погибли или дезертировали из армии. В-третьих, характер текущего противостояния существенно отличался от Мировой войны и даже опытные командиры не вполне представляли себе, как именно применять авиацию в сложившихся условиях. В частности, воздухоплавательный флот, имевший очень большое значение на фронтах Первой Мировой, оказался бесполезен в условиях конфликта низкой интенсивности и был со временем расформирован. Впрочем, преодолевая трудности, эскадрильи Воздушного Флота УНР формировались и применялись.

Состав самолётного парка Украины был весьма разношёрстным. В первое время он состоял из унаследованных от Российской Империи самолётов: истребителей Nieuport и SPAD различных модификаций; разведчиков Farmant, Voisin, Caudron, Moran - по большей части морально устаревших громоздких бипланов с толкающими винтами. Это были французские самолёты, которые поставлялись империи непосредственно из Франции либо выпускались по лицензии на заводах «Дукс» в Москве или петроградских предприятиях Щетинина и Лебедева. Были самолёты и собственной конструкции - разведчики «Анаде» и «Анасаль» одесской фирмы «Анатра» и бомбардировщики «Илья Муромец» конструкции киевлянина Игоря Сикорского, собиравшиеся в Петербурге. В заметном количестве имелся вполне современный британский разведчик и лёгкий бомбардировщик Sopwith 1½ Shutter («Сопвич Полуторастоечный»). Позже, с присоединением Западно-Украинской Республики, парк пополнился самолётами австро-венгерского и немецкого производства (Hansa-Brandenburg, Lloyd, Fokker, Albatros, Zeppelin-Staaken и т.д.). И тем не менее, основным украинским истребителем оставались машины фирмы «Ньюпор» модификаций 11, 16, 21, 23, 27.

В 1916 году большинство французских истребителей носило марку «Ньюпор». Фирмой в этот период руководил Дойч де ля Мёрт, а главным инженером фирмы был Гюстав Деляж. Перед войной Деляж проектировал спортивные самолеты, а в 1915 году приспособил один из своих самолетов на роль истребителя. Первоначально это был двухместный самолет, потом его переделали в одноместный. Самолет представлял собой так называемый полутораплан. Верхнее крыло имело нормальную ширину и находилось над фюзеляжем. Под фюзеляжем находилось нижнее крыло, которое при том же размахе было значительно уже верхнего. Между собой крылья соединялись распорками в форме буквы V. Такая схема имела благоприятную аэродинамику, а кроме того, пилот имел хороший обзор вперед и вниз. Поэтому самолет хорошо подходил на роль разведчика и истребителя. При небольших скоростях такая схема вела себя хорошо, а проблемы начались позже, когда скорости самолетов заметно возросли. Nieuport X выпускался большой серией и использовался на всех фронтах войны.

В 1915 году Деляж создал уменьшенный вариант самолета, обозначенный как Nieuport 11. Это был типичный истребитель: маленький, маневренный с небольшим силуэтом. На самолете стоял ротативный двигатель Le Rhône 9C мощностью 80 л.с. Поскольку новый «Ньюпор» был заметно меньше своего предшественника, он получил прозвище Bebe (Малыш, ребёнок). Размеры были следующие: длина - 5.64 м, размах крыльев - 7.52 м, высота - 2.4 м, площадь крыльев - 13.3 м², масса пустого самолёта составляла всего 320 кг, максимальная взлётная - 550 кг. Самолет быстро приобрел популярность за свои отличные летные качества - он разгонялся до 162 км/ч на высоте 2000 м, имел скорость крейсерского полёта 132 км/ч, потолок - 4600 м, максимальная скороподъёмность составляла 250 м/мин, продолжительность полёта - 2 часа 30 мин. Первая эскадрилья, оснащенная новыми самолетами, приступила к боевым вылетам 5 января 1916 года. К 1 февраля на фронте действовало уже 90 «Ньюпоров 11». В начале 1916 года «Ньюпор 11» был лучшим истребителем Антанты и заслужил в прессе имя «бич Фоккера».

Именно с помощью «Ньюпора 11» союзникам удалось превзойти немецкие «Фоккеры», которые до того времени господствовали в воздухе. Француз еще не имел синхронизатора, поэтому пулемет Lewis калибра 7.7 мм стоял на станке на верхнем крыле, так, что стрелял поверх диска винта. Поскольку дотянуться до высоко установленного пулемета летчик не мог, спуск осуществлялся с помощью гибкого тросика Боудена. Такое расположение пулемета было очень неудобным. Диск вмещал только 47 патронов (позднее появился 96-зарядный диск). В ходе боя пилоту приходилось неоднократно отстегивать ремни, вставать в кабине и, удерживая ручку ногами, перезаряжать пулемет. Это была очень непростая манипуляция, так как в момент перезарядки пилот оставался полностью беззащитным, а мог и просто выпасть из кабины. Кроме того, пулемет не отличался высокой надежностью, а на холодном воздухе замерзал замок. Прицеливание было непростой задачей - наведение осуществлялось на глаз по следам трассирующих пуль. Это вело к перерасходу боеприпасов, что требовало частой смены пулеметных дисков. Ловко наладился стрелять из пулемета Жан Наварр, который, сев противнику на хвост, вставал в кабине и прицеливался традиционно через мушку и целик.

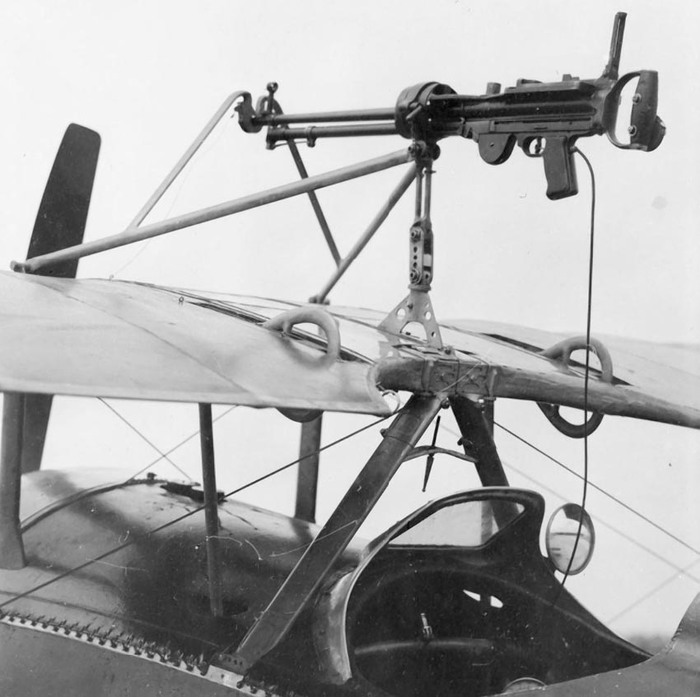

Проблему удалось частично решить в апреле 1916 года. Механик 11-й эскадрильи Королевских ВВС (англичане также использовали «Ньюпоры 11») сержант Р.Дж.Фостер установил на самолет своего пилота капитана Х.А.Купера пулемет «Льюис» на выгнутой направляющей. В результате пилот получил возможность не вставая с кресла опускать пулемет вниз и менять диск или передергивать заевший затвор. В верхнем положении пулемет был отъюстирован с телескопическим прицелом «Олдис», установленным перед кабиной на уровне глаз пилота. 13 июня 1916 года система Фостера стала стандартным оснащением всех французских машин, летавших в составе английских частей. Французы же никогда не применяли систему Фостера на своих машинах. Зато системой Фостера воспользовался знаменитый английский ас капитан Альберт Болл. Он был энтузиастом «Ньюпора 11C.1» и большинство из своих 44 побед одержал, летая на этой машине. Он атаковал самолет противника снизу и сзади. Переведя пулемет почти в вертикальное положение он давал очередь прямо в беззащитное днище самолета. Болл действовал безнаказанно почти год, пока на немецких самолетах не появились пулеметы, стреляющие вниз. На «Ньюпорах 11» летали все лучшие французские асы: Жан Наварр, Жорж Гинемер, Жорж Мадон, Шарль Нюнжессер, Арман де Тюрен, Рене Фонк, а также англичане Альберт Болл и Эдвард Маннок, а также канадец Уильям Бишоп. Самолет получил высокую оценку и у противника. Например, лейтенант Густав Лефферс из Jasta 1 обзавелся трофейным «Ньюпором 11» и на нем одержал четыре победы. На нём же Лефферс был сбит 12 декабря 1916 года.

Самолёт выпускался до 1917 года крупной серией. Несколько сотен самолетов были построены в Италии компанией Macchi (под обозначением Nieuport 11000), выпуск по лицензии был налажен и в Голландии. Самолет Type 11 служил также в ВВС Бельгии, в авиации сухопутных войск и ВМС Великобритании. Поставлялся ВВС царской России, кроме того производился на заводах «Дукс» и «Анатра». Наиболее известный из 150 пилотов-истребителей России - Александр Козаков, также летал на «Ньюпоре 11» и добился на нём 17 побед. Значительная часть российских истребителей «Bebe», расположенных на украинских территориях, достались УНР.

Самолет «Ньюпор 11С.1» представлял собой одноместный одномоторный полутораплан смешанной конструкции. Передняя часть фюзеляжа формировалась из стальных труб с приваренной к ним плитой, к которой крепился двигатель. Обтекатель двигателя из алюминия с характерными треугольными языками. Хвостовая часть фюзеляжа имела деревянный каркас с проволочными растяжками. Обшивка матерчатая, борта фюзеляжа плоские. Сечение фюзеляжа в передней части прямоугольное, в хвостовой части трапециевидное. Крылья деревянные со стреловидностью 3.50, профиля N. Верхнее крыло двухлонжеронное, состоящее из трех частей. Нижнее крыло однолонжеронное с небольшим возвышением. Обшивка матерчатая. Центроплан верхнего крыла над фюзеляжем поддерживали стойки из стальной трубы. Распорки между крыльями деревянные в форме буквы V. Концами распорки соединялись с лонжеронами верхнего и нижнего крыла. Кроме того, крылья соединялись расчалками из стальной проволоки. Хвостовое оперение плоское, без профиля, обшито тканью. Киль отсутствовал, имелся только плавающий руль направления. Шасси с двумя колёсами и общей стойкой, оснащено резиновым амортизатором. Самолеты «Ньюпор» не имели приборной доски. Немногочисленные приборы (буссоль, хронометр, тахометр и альтиметр) размещались в разных углах кабины, что заставляло пилота вертеть головой. На самолете стоял ротативный двигатель «Рон» мощностью 60 кВт (80 л.с.) и запасом топлива 45 кг. Винт деревянный двухлопастный фиксированного шага.

Во второй половине 1916 года на самолет «Ньюпор 11» установили двигатель Le Rhône 9J мощностью 110 л.с. Так появился «Ньюпор 16С.1». В остальном конструкция самолета осталась прежней, не считая небольшого гаргрота за кокпитом. На этом истребителе впервые использовались ракеты Le Prieur для атак против воздушных шаров и дирижаблей. Он был способен нести восемь зажигательных ракет с электрическим запалом, установленных на подкосах крыла и наклоненных вверх. Эти машины тоже применялись в ВВС Украины.

Большинство российских, а затем украинских самолётов «Ньюпор» не покрывались краской. Алюминиевые детали оставались без покрытия, а полотняные поверхности вскрывались аэролаком с примесью алюминиевого порошка, потому самолёты имели серебристый цвет. А вот с опознавательными знаками дела обстояли намного интересней и разнообразней. Первое время многие машины несли ОЗ Российской Империи, часто такое явление наблюдалось и при Гетмане Скоропадском, который придерживался пророссийского курса. Затем появились общепринятые ОЗ Украины - рондель, состоящий из двух кругов, более узкий синий внешний и более широкий жёлтый внутри. На фюзеляже часто изображался стилизованный украинский герб - трезубец, зачастую чёрный на белом фоне, киль окрашивался в цвета флага. Стилизованные жёлтые трезубцы на синем фоне - ОЗ Западно-Украинской Республики. Трофейные немецкие или австро-венгерские машины часто получали эрзац-маркировку в виде жёлтых и синих полос поперёк крыльев или ОЗ Германии закрашивались прямоугольником, разделённым наискось на жёлтый и голубой треугольники. Использовались и прямоугольные ОЗ по типу польских, только жёлто-голубые вместо бело-красных. После слияния УНР и ЗУНР, когда западные области вошли в состав Украины, но имели относительную автономию, самолёты Галицкой армии получили комбинированные ОЗ - это были жёлто-синие рондели, в которые были вписаны чёрные трезубцы. Помимо опознавательных знаков, самолёты часто несли цветные полосы быстрой идентификации вокруг фюзеляжа. Ну и конечно часть машин украшались рисунками, эмблемами и надписями.

Украинская авиация имела довольно широкое применение, правда далеко не всегда самолёты использовались по прямому назначению. Например, бомбардировщики «Илья Муромец», Zeppelin-Staaken и Gotha применялись в качестве пассажирских и транспортных (доставка особо ценных грузов или, к примеру, парламентёров в другие страны). Лёгкие бомбардировщики служили разведчиками и наблюдателями, а если что-то сбрасывали, то чаще это были листовки - в стране был острый дефицит авиабомб, а кустарные, переделанные из миномётных боеприпасов, отличались отвратительным качеством и могли взорваться в самолёте или не взорваться вовсе. Довольно редко участвовали в воздушных боях и истребители - чаще они сопровождали разведчики в их вылетах, либо самостоятельно проводили разведку (в чём были не слишком эффективны из-за отсутствия наблюдателя), либо обстреливали вражеские цели на земле пулемётным огнём, выполняя функции лёгких штурмовиков. Впрочем, случались и воздушные бои - например при боях за Львов украинские истребители вступали в стычки с польскими разведчиками в небе над Ставучанами и Красным. А в небе над Львовом 29 апреля 1919 года известный ещё со времён австро-венгерской войны польский ас Стефан Стець на своём «Фоккере» атаковал группу из двух украинских разведчиков «Бранденбург» в сопровождении истребителя «Ньюпор». Пилот украинского истребителя связал манёвренным боем польского аса, дав возможность разведчикам вернуться на аэродром неповреждёнными, однако сам был сбит Стецем. Звание наиболее результативного украинского пилота трудно вручить кому-то однозначно. Командир Летунского отдела Галицкой армии поручик Пётр Франко (сын писателя Ивана Франко) называет лучшим асом поручика Савчака. Авторы «Истории украинского войска» отдают этот титул сотнику Евскому, у которого по разным данных от 6 до 9 побед. В целом историки насчитывают 16 польских самолётов, сбитых украинскими лётчиками, сами же поляки указывают цифру в 17 самолётов, но имеют ввиду общее число потерь, включая туда сбитые огнём с земли.

Воевали украинские самолёты и против большевиков, правда данных о воздушных стычках в этих конфликтах не сохранилось. Однако, согласно мемуарам командира одного из большевистских отрядов В.М.Примакова, в ходе боёв за Киев в январе 1918 года украинские лётчики изрядно досаждали большевикам. В боях на подступах к Киеву и на его улицах против наступающих большевиков действовал на своём «Сопвиче» сотник А.Егоров в сопровождении двух учебных самолётов Киевской лётной школы. Украинцы ежедневно бомбардировали артиллерию Муравьёва и наносили удары по железнодорожной станции Дарница, где стояли бронепоезда большевиков. Воевал Егоров настолько удачно, что советские командиры считали, будто против них действует целая эскадрилья из 12 самолётов. Причем, будто бы красным эту эскадрилью даже удалось целиком уничтожить, а командира эскадрильи полковника Нечитайло (которого в действительности не существовало) взять в плен. Хорошо зарекомендовали себя в боях с большевиками и члены 1-го Запорожского авиаотряда, однако из-за изменения политического курса и нормализации отношений с большевиками, позже отряд был распущен.

Помимо основного материального обеспечения - самолётов - не менее важными были и автомобили. В армии УНР имелись машины различных фирм, от российской «Руссо-Балт» до техники союзников и трофейной немецкой. Применение автотранспорта трудно переоценить - он повышал мобильность и сокращал время реагирования, служил для перевозки офицеров и пилотов, выполнял курьерские функции. Наконец, на автомобилях могли перевозится самолёты из авиапарка,где проходили обслуживание и ремонт, на аэродром и обратно.

Одним из наиболее часто встречавшихся английских автомобилей был Vаuxhall D-type. Vauxhall Motors выпустили свой первый автомобиль ещё в 1903 году, и до 1910 года их главным приоритетом были спортивные машины. Незадолго до Первой Мировой был создан Vauxhall type C2, обладавший отличными характеристиками. После начала войны данный автомобиль был адаптирован для военных нужд - упрощена конструкция и установлен менее мощный двигатель. Эта машина получила название D-type и выпускалась с 1912 по 1922 годы серией более 1500 экземпляров. Автомобиль оснащался бензиновым рядным четырёхцилиндровым двигателем водяного охлаждения мощностью 50 л.с. и отличался хорошими ходовыми характеристиками, а также надёжностью и ремонтопригодностью. Газета Morning Post в своём военном обзоре назвала Д-тайп лучшим легковым автомобилем для нужд армии. Эти машины широко использовались в качестве штабных автомобилей на всех театрах боевых действий - на Западном Фронте, в Восточной Африке, Палестине и в России. Автомобиль Д-тайп был в личном гараже короля Великобритании Георга V, и именно на нём он совершал инспекционные поездки в войска Западного Фронта.

В Германской армии в качестве штабного и курьерского автомобиля использовался Benz 8/20. Эта машина выпускалась в период с 1914 по 1921 год и являлась уменьшенной версией более крупных моделей фирмы. Конструкторы добились снижения массы авто за счёт установки лёгкого кузова и облегчения других деталей. Автомобиль позиционировался как недорогой, но со спортивным уклоном. Для военных нужд оказался весьма полезен просторный кузов, в котором помимо обычных передних и задних кресел, имелись два откидных сидения. В движение автомобиль приводил также рядный четырёхцилиндровый двигатель, однако мощность его существенно уступала английскому и составляла 20 л.с. Однако «Бенц» также имел хорошие характеристики и вполне мог похвастаться неприхотливостью. «Надёжный, функционально устроенный во всех частях автомобиль, всегда готовый к использованию, простой в обращении и дешёвый в текущем обслуживании» - так о нём отзывались издания того времени.

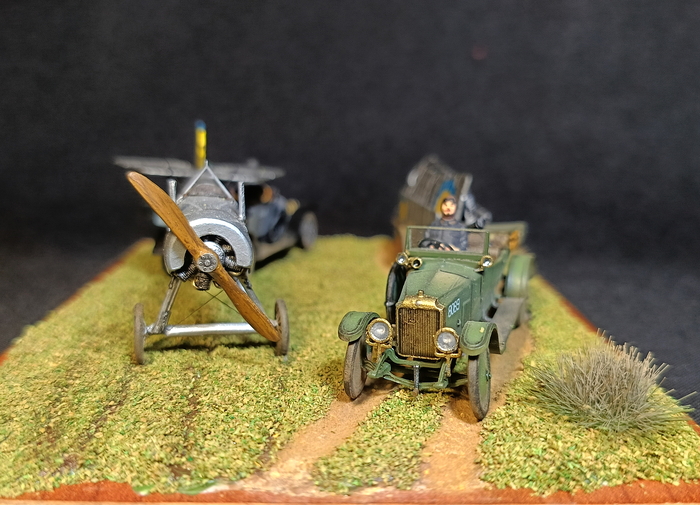

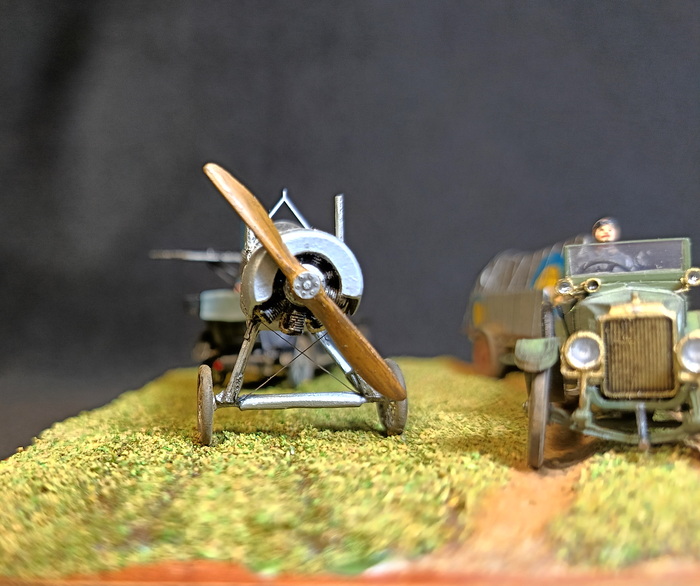

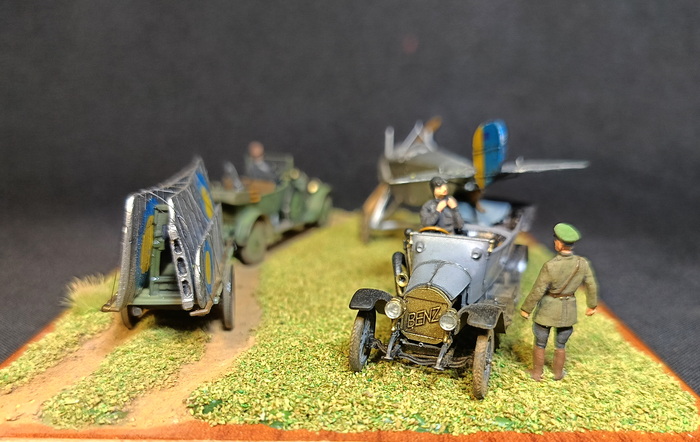

Представлена диорама «Перші кроки до неба». На аэродром Красне из авиапарка доставлен истребитель Nieuport 11С.1 Bebe с бортовым номером 1032 из состава 1-го авиаполка (Перший летунський полк) УГА (Української Галицької Армії). Самолёт без крыльев буксирует Benz 8/20, а демонтированные консоли на тележке транспортирует Vauxhall D-type. Пулемёт Льюиса, подкосы и расчалки уложены в кузовах автомобилей. Офицер встречает доставленный самолёт. Летовище Красне, окресности Львова, Украина, весна 1919 года. Смоляная модель самолёта от фирмы HR Models с использованием декалей и элементов фирмы Toko и с другими дополнениями, Vauxhall от Roden с дополнениями, Benz - смоляная и 3D-печатная модель фирмы «ОтВинта», тележка и диорама - самодел; масштаб 1/72.

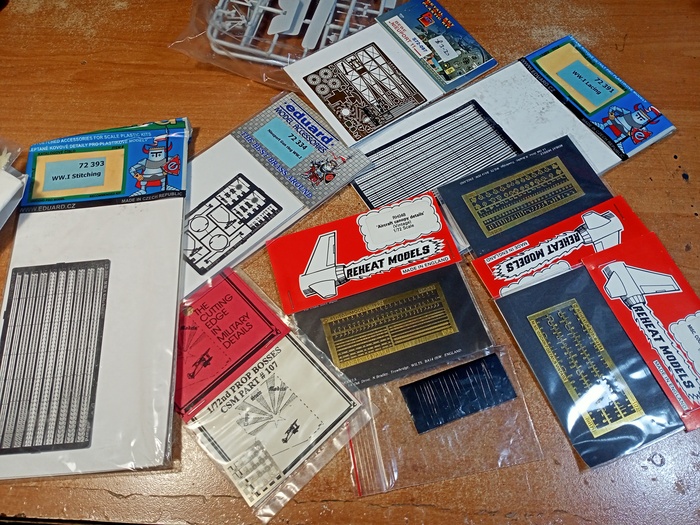

Обзоры наборов и дополнений, а также заметки по сборке, покраске и созданию диорамы в постах:

Vauxhall D-Type (1/72 Roden). Заметки по сборке

Benz 8/20 PS (1/72 От винта!). Заметки по сборке

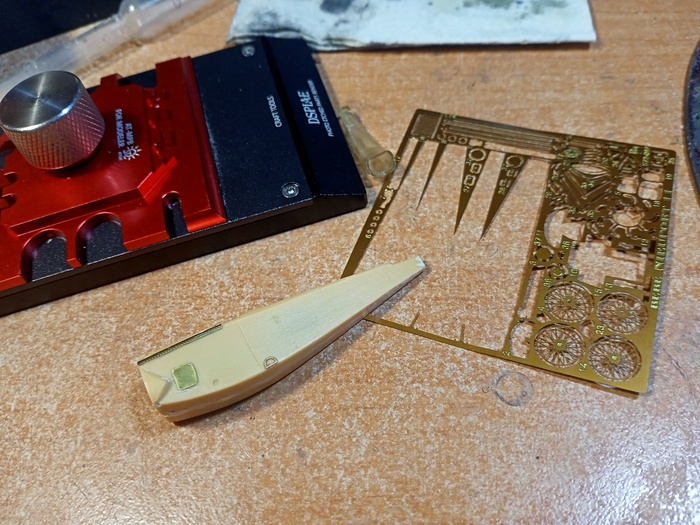

Nieuport 11 Bebe (1/72 HR Model + Toko etc). Заметки по сборке

Диорама "Первые шаги в небо" + бонус

При написании статьи использованы материалы из источников:

Харук А. «Крила України: Військово-повітряні сили України, 1917-1920 рр», Київ, Tempora, 2009

https://ru.wikipedia.org/wiki/Украинская_Народная_Республика

1-я Запорожская авиационная эскадрилья Армии УНР

https://warspot.ru/3208-zhovto-blakitnye-sokoly-protiv-krasn...

https://fai.org.ru/forum/topic/46689-kryilatyie-hishhniki-av...

http://www.airwar.ru/enc/fww1/n11.html

https://en.wikipedia.org/wiki/Vauxhall_D-Type

https://mercedes-benz-publicarchive.com/marsClassic/en/insta...

На этом пока всё, в следующем посте речь пойдёт об очень интересной и харизматичной израильской модернизации известного американского танка! Потому подписывайтесь, а также заходите в мою группу Вконтакте, где можно обсудить лично всякие вопросы и даже заказать изготовление модели (https://vk.com/warminiarts). А сейчас - благодарю за внимание и хорошего времени суток!
