У нас есть несколько модулей Пельтье: TEC1-12703, TEC1-12706, TEC1-12710, разберемся, какой из них лучше всего подходит для вашего проекта?

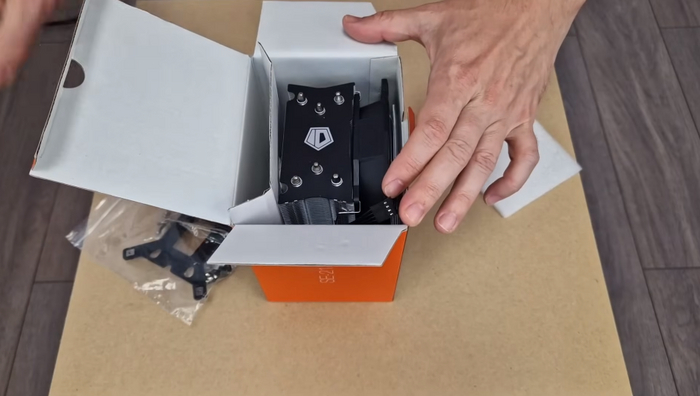

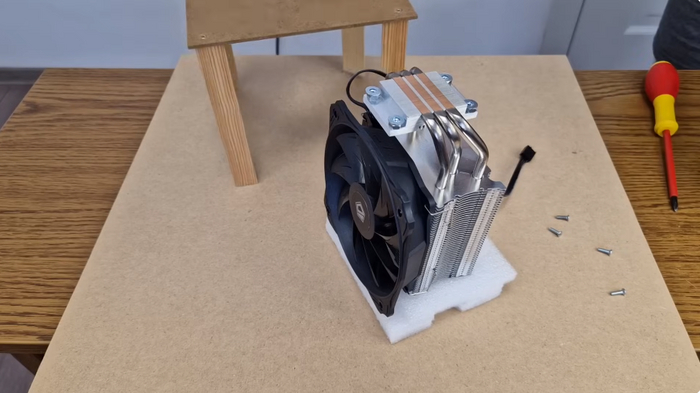

Для теста взял мощный кулер для процессора ID-COOLING SE-903-XT, у него три тепловые трубки и много алюминиевых рёбер.
Этот кулер может справиться с тепловой нагрузкой до 130 Вт, что более чем достаточно для этого теста.

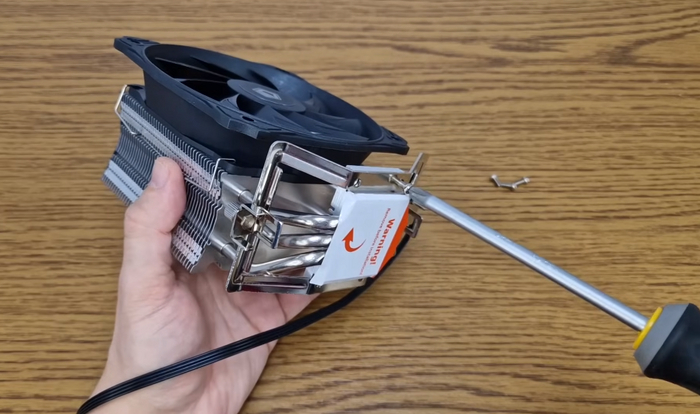

Эта скоба не нужна для установки, и я сделал небольшой столик или раму, используя тонкую МДФ панель и четыре деревянные ножки.
Добавил несколько шайб под МДФ панель, чтобы она была на одном уровне с радиатором. Конструкция с кулером выглядит достаточно стабильной.

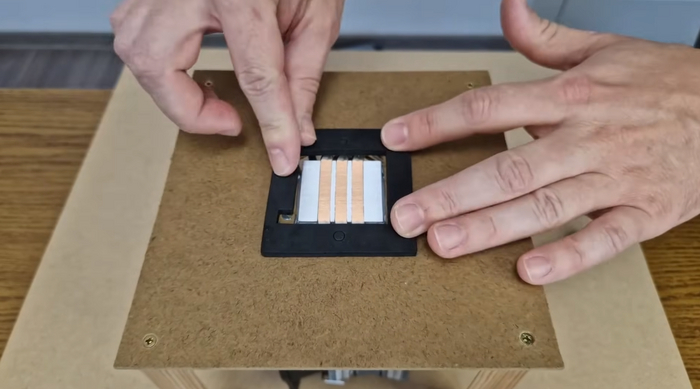

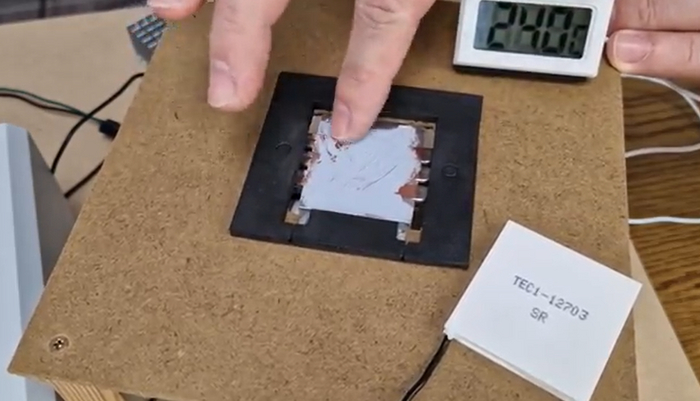

Взял клейкую ленту по толщине элемента Пельтье для изоляции, чтобы удерживать модуль на месте и отделить горячую сторону от холодной.
Есть небольшой зазор по бокам, так как контактная поверхность этого радиатора составляет 38x36 мм, а модуль Пельтье – 40x40 мм.
Думаю это не повлияет на производительность, потому что последний миллиметр на краю модуля – это просто силикон и керамический материал, там нет нагревательных элементов.

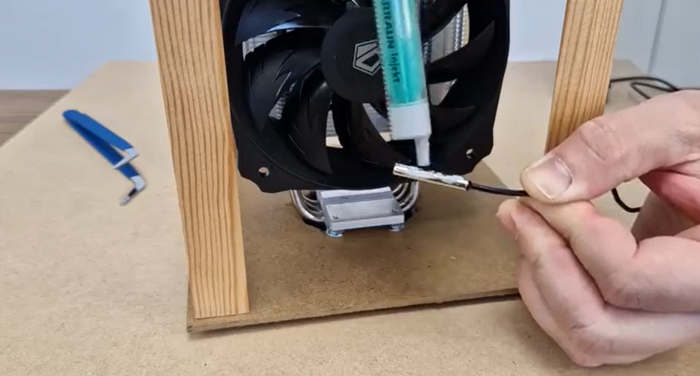

Добавлю датчик термометра на заднюю часть горячей пластины и закреплю его клейкой лентой.

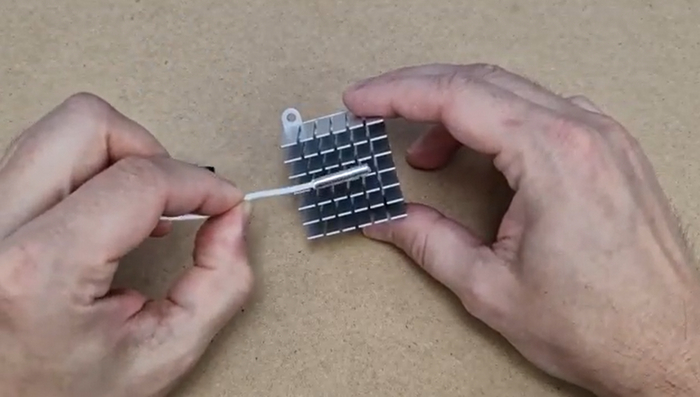

Для измерения температуры на холодной стороне я добавлю датчик термометра с термопастой на радиатор.

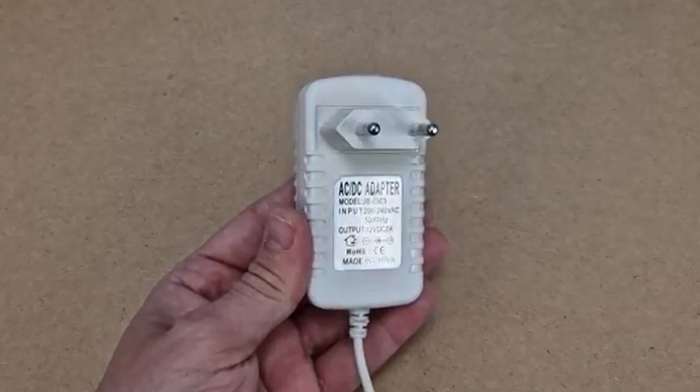

Охлаждающий вентилятор будет запитан от отдельного адаптера на 12 В. Температура в комнате колеблется между 23 и 24°C.
Тест элементов Пельтье напряжением 12 вольт

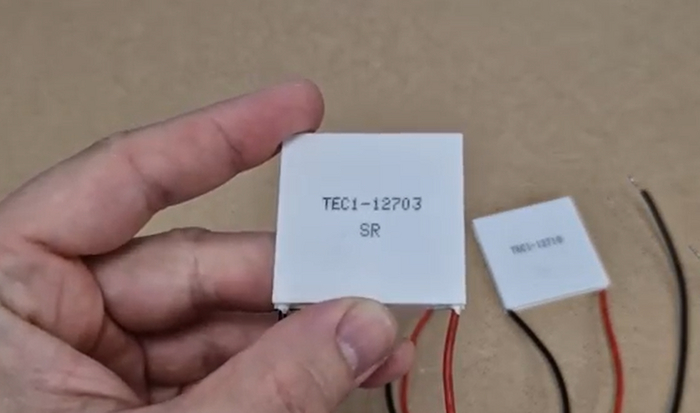

Начнём тест с модуля 12703. Последняя цифра обозначает максимальный ток, который он может выдержать, так что это самый экономичный модуль с максимальным током 3 ампера.

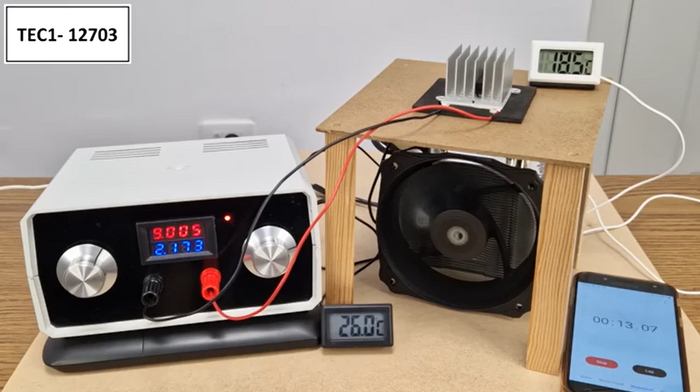

Наносим термопасту с каждой стороны для лучшего теплопередачи. Я буду использовать мой регулируемый источник питания и для первого теста подам на модули 9 вольт.
Буду использовать секундомер и тестировать каждый модуль в течение 30 минут. Белый термометр показывает температуру холодного радиатора, которая начинает снижаться, а температура на горячей стороне показана чёрным термометром, которая постепенно увеличивается.
Через 1 минуту температура холодного радиатора составляет 2,2°C. Проверим ещё раз через 10 минут – -8,4°C, это хорошо, а самая низкая температура после получаса – -10,2°C при потреблении мощности 18,58 Вт.

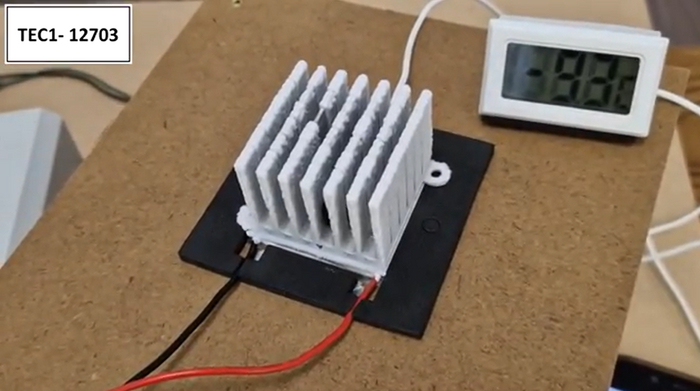

Вот как выглядит холодный радиатор с модулем 03 после 30 минут работы при напряжении 9 вольт.

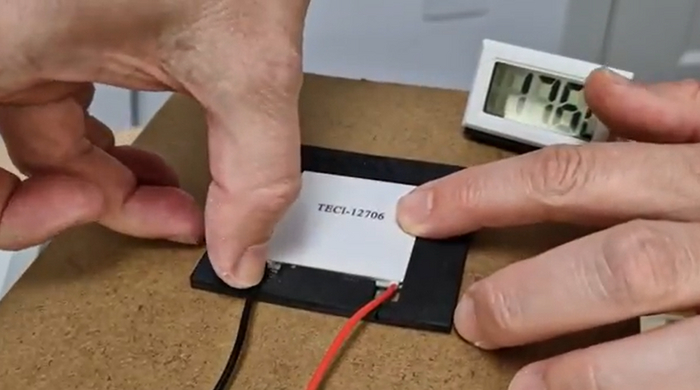

Теперь давайте уберём его и подготовим следующий модуль Пельтье, который является одним из самых дешёвых и распространённых – 12706.

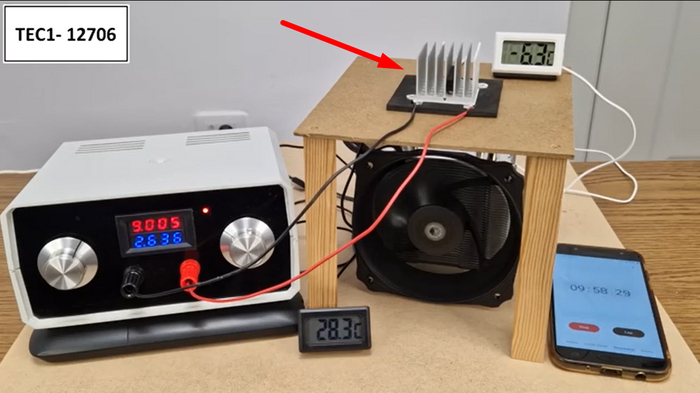

Через 1 минуту температура холодного радиатора составляет 2,9°C, аналогично модулю 03.
Вот как выглядит радиатор через 10 минут – -6,3°C, а самая низкая температура после 30 минут – -6,1°C, что уже хуже, чем у модуля 03. Льда на радиаторе также меньше.

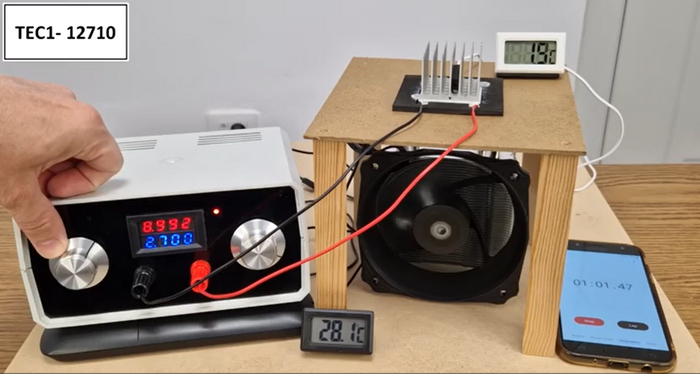

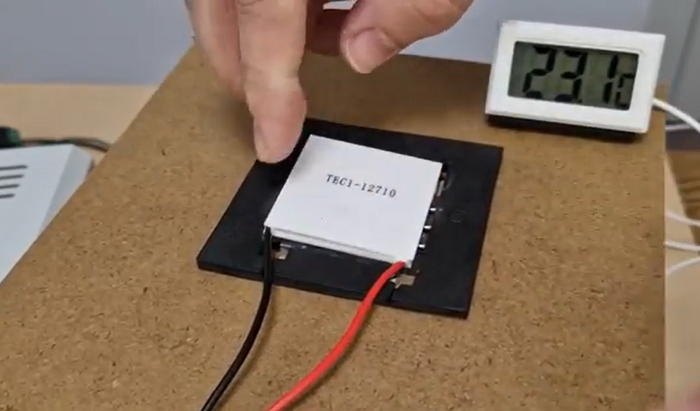

Следующий модуль может выдерживать до 10 ампер. Я снова добавлю термопасту и для первого теста подам на него 9 вольт.
Через первую минуту у нас 1,9°C, через 10 минут – -8,2°C, и после получаса – -9,2°C.

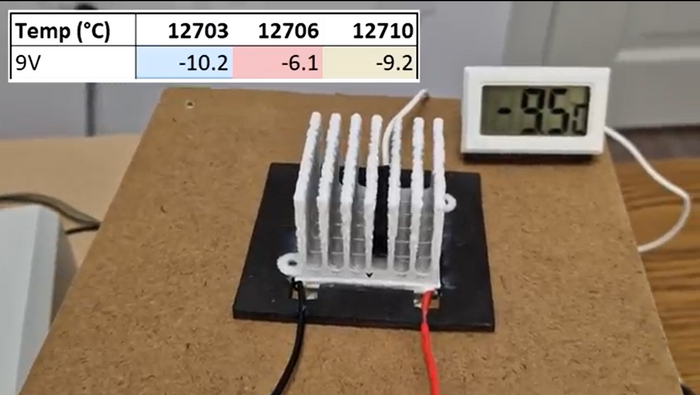

Сравним результаты первого теста: модуль 06 пока наименее впечатляющий.
Тест элементов Пельтье напряжением 12 вольт

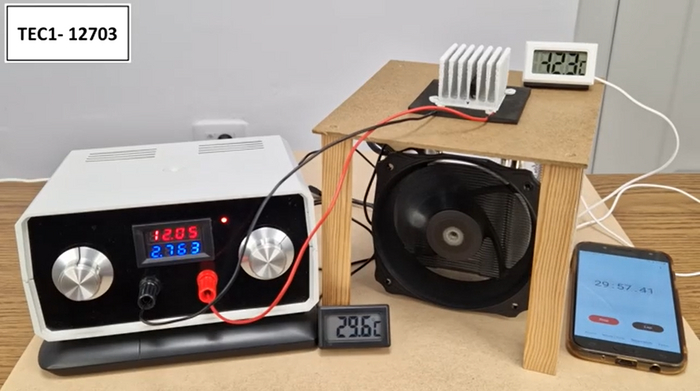

Рекомендуемое напряжение для модулей Пельтье – 12 вольт, так что давайте попробуем это напряжение для следующего теста. Мы возвращаемся к модулю 12703.
При отметке 60 секунд температура уже составляет 0°C, но это займёт весь день, так что давайте перейдём прямо к финишу.
Через 30 минут – -12,3°C. Температура ниже при 12 вольтах по сравнению с 9 вольтами, что неудивительно, и на холодном радиаторе больше льда.

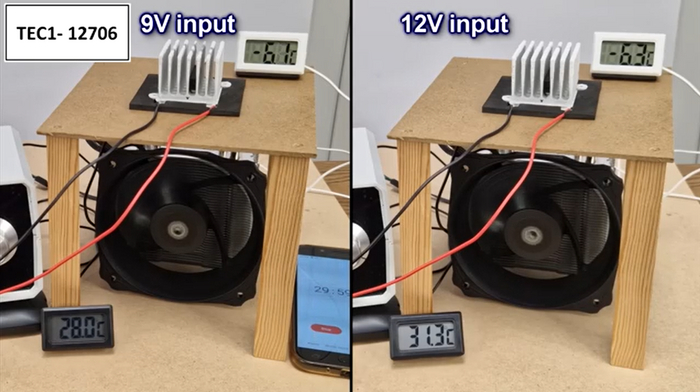

Теперь модуль 06, работающий при 12 вольтах, проверим температуру через 30 минут – -6,3°C при 12 вольтах.
Температура аналогична напряжению 9 вольт, но температура на горячей стороне увеличилась, что означает больше потерь мощности без реальной пользы.

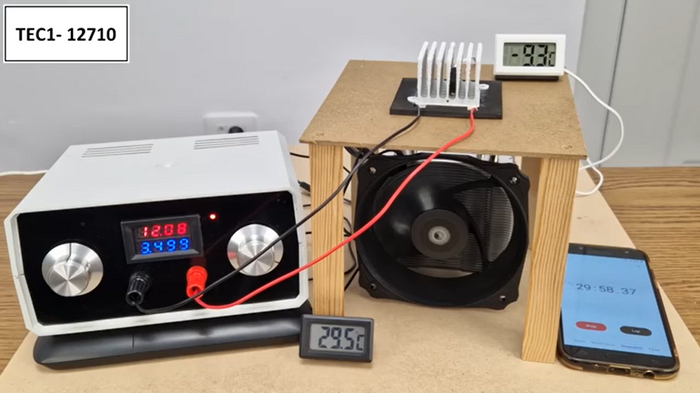

Теперь давайте подадим 12 вольт на последний модуль, и результат после получаса – -9,3°C. Я ожидал большего от этого мощного модуля, но это ещё не всё.

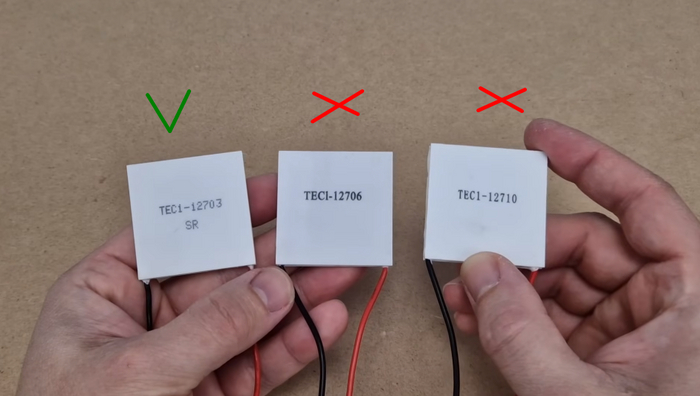

Вы можете видеть, что лучшие результаты в диапазоне модуля 12703. Он имеет самую низкую температуру при номинальном напряжении 12 вольт, и потребление мощности ниже по сравнению с другими модулями.
Лучше использовать два модуля 03 при напряжении 9 вольт вместо одного из других модулей, и вы всё равно получите более низкую температуру и меньшее потребление мощности.
Пожалуйста, поделитесь своими мыслями в комментариях ниже и нажмите на плюсик, если пост понравился.
