Модель каноэ
Цель: перемещаться по местным водоемам и не зависеть от организаторов и "туристических" маршрутов, попробовать самостоятельно передвигаться по рекам. Получить удовольствие от процесса проектирования и изготовления. :)
После пробы "сплавов" по заезженным маршрутам, захотелось получить свое плавсредство для эпизодических путешествий за приемлемые деньги.
Магазинные варианты стоят довольно внушительно и нецелесообразно покупать такое изделие для потенциальных 1-3 сплавов в год.
Требования к плавсредству:
1. Максимальная устойчивость.
2. Возможность быстро покинуть плавсредство при перевороте
3. Возможность к тюнингу. (Навесить электромотор и походный скарб).
4. Судно должно держаться наплаву при перевороте.
Было решено сделать каноэ своими руками из фанеры по опыту других самостройщиков. Для сокращения трудозатрат решено прибегнуть в 3D-моделированию, Что бы спрогнозировать будущий результат и свести подгонку деталей к минимуму. Дальнейшие лекала планирую отдать на лазерную резку или фрезерование.
Форма плавсредства. Было выбрано почти плоское дно для устойчивости. Создаем сечения

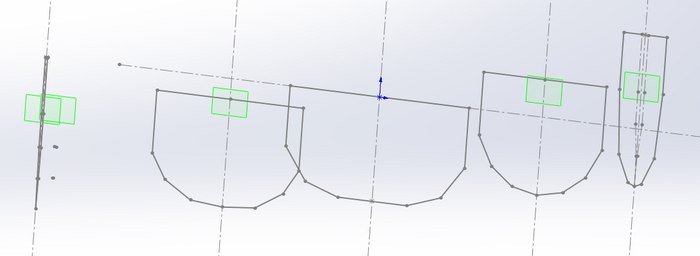

Эскизы сечений в SolidWorks

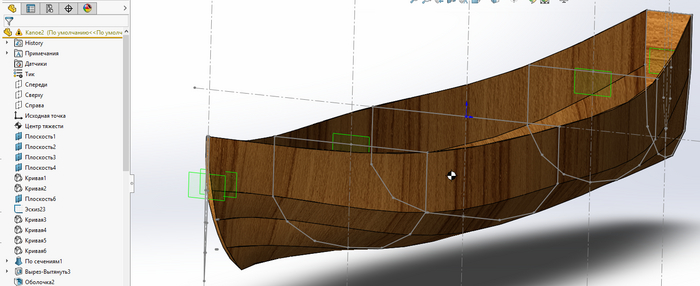

Вытягиваем фигуру по сечениям и создаем оболочку 3д-оболчку из 3мм. Задаем в свойствах материал сходных по плотности с фанерой, пригодится для подсчета массы.

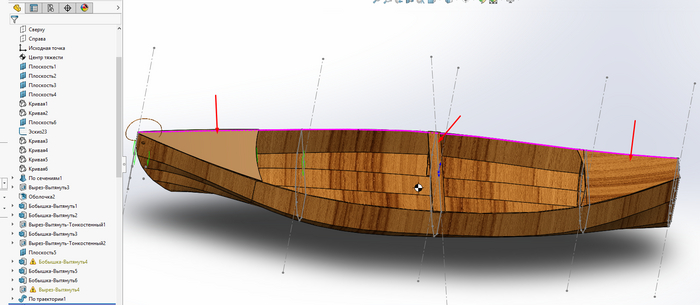

Оболочка каноэ
Добавляем крышки для наружного размещения багажа и доп. оборудования.
Крышки для багажа и форма-задающие элементы.

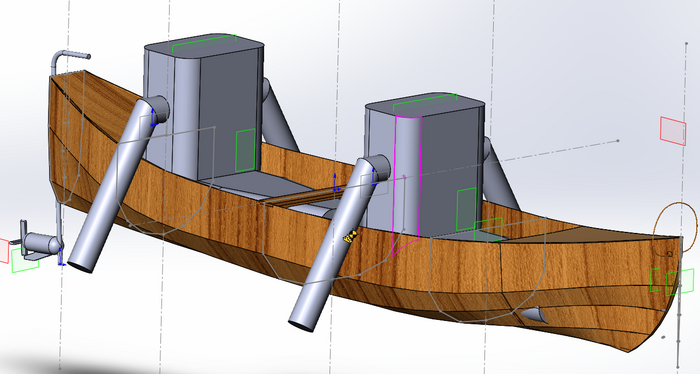

Далее рисуем макеты людей. Мерки берем с себя. :) И усаживаем в лодку. Сзади добавляем макет электро-мотора.

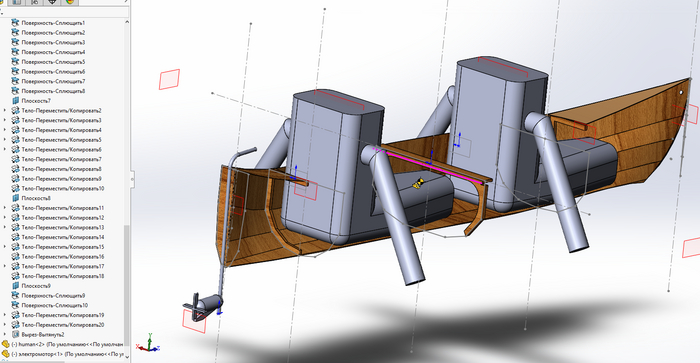

Сборочный рисунок в разрезе.
Не забываем смотреть на массу изделия. Масса лодки без "отбортовочного" бруса и клея получается около ~13кг. К этой массе добавиться около 2кг бруса, и 2-3кг эпоксидной смолы со стеклотканью. Ожидаемая масса изделия около 18-20кг. Что вполне приемлемо для погрузки на крышу автомобиля. Пробовал создавать оболочку 4мм, "голая" лодка получалась уже массой в 18кг.
Массовые характеристики изделия

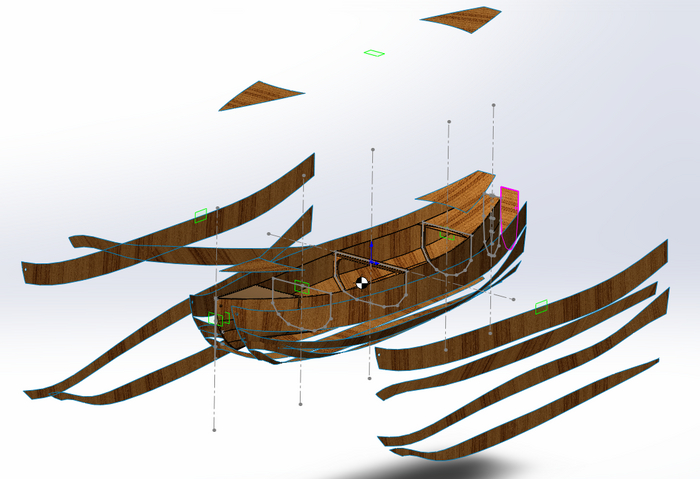

Далее снимаем лекала. Делаем копии поверхностей и разворачиваем детали на одной плоскости.
Подетальная развертка.
Финальные эскизы будут сделаны после уточнения технологии и места резки деталей. Т.к. у всех разные рабочие поля и технологии резки. Резку и сборку планирую на зиму. Возможно изменю конструкцию для улучшения плавательных качеств и упрощения сборки.
Звездный десант.
Габариты: длина 4000мм, ширина 835мм, высота 600мм
Буду признателен, если кто-то порекомендует книги по конструкциям лодок, каноэ и каяков.
