Решил сделать ещё две версии платы. На двух разных микроконтроллерах: на отечественном K1946BM014 и на китайском CH32V003F4P6.
Отечественный микроконтроллер К1946ВМ014 выпускается АО "НИИЭТ" из города Воронежа и имеет следующие характеристики: разрядность 8 бит, максимальная частота 16 МГц, память программ EEPROM размером 8 кбайт, память данных SRAM 512 байт, EEPROM для данных 1 кбайт, 4 порта GPIO по 8 бит, один АЦП разрядностью 10 бит с 10-ю входами, один таймер 16 бит, два таймера 8 бит, один USART, один SPI, один сторожевой таймер и один аналоговый компаратор. И этот микроконтроллер является аналогом древнего ATMEGA8535.

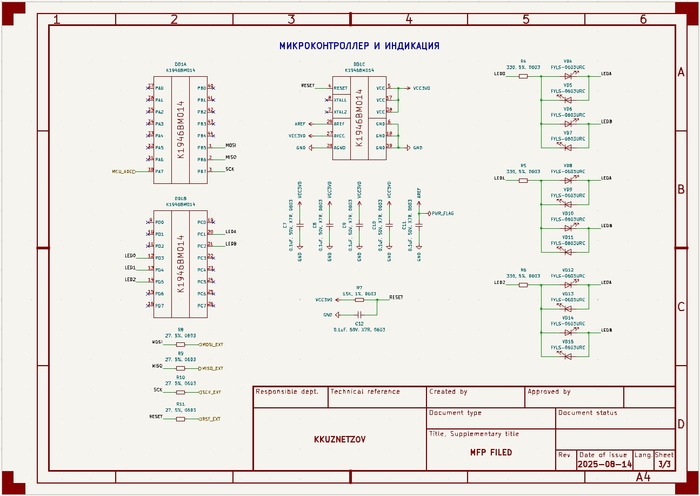

Схема и изображение печатной платы на К1946ВМ014.
Второй экземпляр платы содержит китайский RISC-V микроконтроллер CH32V003F4P6 производства Nanjing Qinheng Microelectronics Co., Ltd. Его характеристики интереснее: разрядность 32 бита, максимальная частота 48 МГц, память программ FLASH размером 16 кбайт, память данных SRAM 2 кбайт, 18 выводов GPIO, один АЦП разрядностью 10 бит на 8 входов, один USART, один SPI, два сторожевых таймера, два таймера на 16 бит.

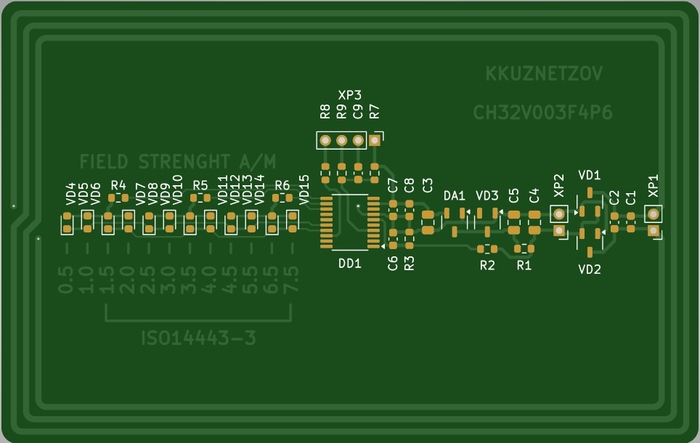

Схема и изображение печатной платы на CH32V003F4P6.
Схемы и платы выполнил в KiCad 8.0, заказал у китайцев через AliExpress. В середине сентября надеюсь их получить. Микроконтроллер К1946ВМ014 купил на Озоне, а CH32V003F4P6 купил на том же AliExpress.
