Введение

Для меня создание фигурок по мотивам видеоигр - это хобби, переросшее в работу (любимую работу). Я делал много вариаций этого светильника и недавно добавил интересные фичи, хотел бы их показать, но не только.

Хочется помочь тем, кто тоже хочет попробовать себя в творчестве - создание необычного мерча по мотивам любимых произведений. Сейчас, когда 3D-принтеры стоят дешевле недорогого смартфона, а хорошие бесплатные программы и туториалы доступны каждому, начать гораздо проще, чем кажется. Я поделюсь опытом, расскажу, что нужно для старта, какие подводные камни, и как всё это можно превратить из хобби в маленькое ремесло.

А если вам просто интересно, как из куска пластика и паяльника рождается светящийся артефакт из Dead Space - думаю, тоже будет что почитать. Сегодня разберём весь процесс по шагам: от задумки и 3D-моделирования до покраски, электроники, сборки и даже продвижения готовых работ.

Определяемся с задумкой

В Dead Space обелиск - это символ безумия, источник света и шепота, который сводит людей с ума. Хорошо бы подчеркнуть это интерактивными функциями. Поэтому хотелось бы, чтобы он:

• Светился - обязательно добавляем подсветку

• Издавал зловещие звуки - добавим звуковой модуль и динамик

• Имел возможность работать портативно и стационарно - чтобы удобно было его переносить и включать когда хочется.

• Имел версию подороже и подешевле, чтобы подойти большему количеству людей. Разница в основном в размерах и количестве фичей (будет или нет свет и звук).

Общая схема работы такая: делаем 3д модель -> печатаем на 3д принтере -> шлифуем -> красим -> собираем электронику.

3д моделирование

Буду честным, задумка делать такие светильники далеко не новая. На просторах сети вы найдете много готовых 3д моделей обелисков и если вы новичок и просто хотите напечатать клевую штуку, вам стоит воспользоваться готовыми вариантами 3д моделей.

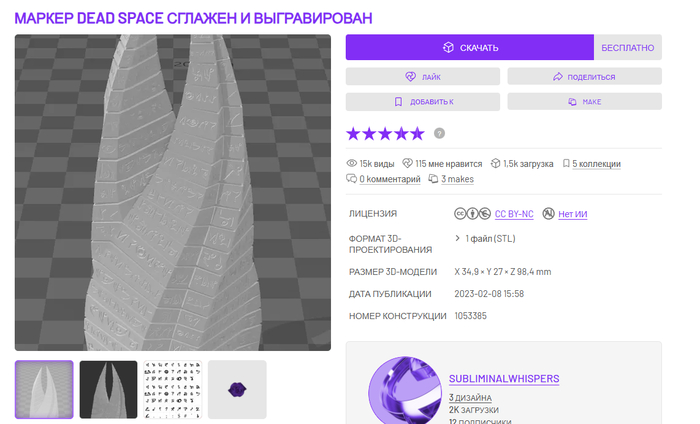

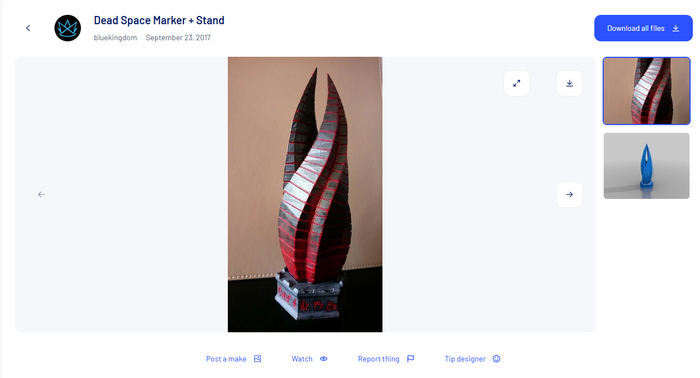

Обелиски активно ищутся как "Marker" на Thingeverse и Cults3D. Это хорошие сайты с большим выбором бесплатных или недорогих 3д моделей.

Когда я делал свой светильник, достойных вариантов в свободном доступе не было, но сейчас на том же Cults3D есть очень хорошая бесплатная 3д модель с выгравированными символами.

Причины, почему стоит делать свою 3д модель:

• Творческая свобода - сможете полноценно реализовать свои творческие задумки, не сковываясь рамками чужой работы

• Технический косяки - 3д модели под 3д печать имеют свою специфику и авторы чужих 3д моделей допускают технические косяки. Не волнуйтесь, вы тоже будете косячить, но хотя бы сможете учиться и вам будет легче править свои исходники.

• Готовые модели не созданы под задуманный функционал - следует из первой причины. Нет места под нужную мне подсветку, звук и много чего прочего. Редактировать чужие работы часто сложнее, чем сделать самому с нуля

Виды программ для 3д моделирования

Есть два основных типа программ для 3д моделирования: полигональные и твердотельные CAD программы.

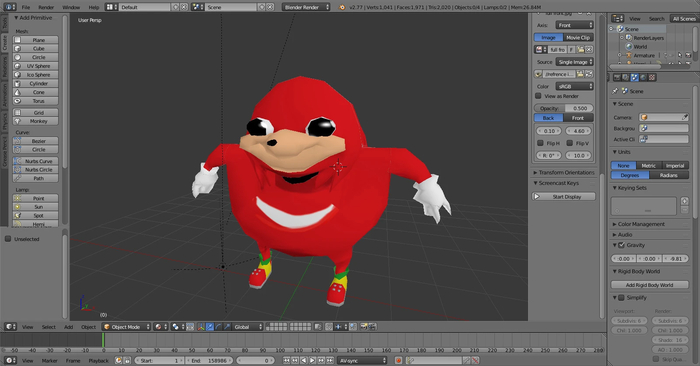

• Полигональные (Blender, Zbrush, Maya, 3DMax и пр.) - подходят в первую очередь для художественных моделей. Вы сможете изобразить любые формы здесь - от человека до техники, но если вам важна точная геометрия и размеры, редактировать и контролировать их довольно сложно. Также в таких программах можно часто еще анимировать, рендерить, текстурировать, но для 3д печати нам эти функции не нужны.

• Твердотельные CAD программы (Fusion 360, Solidworks, Autocad, Inventor, Kompas 3D, FreeCAD и т.д.) - эти программы заточены под создание деталей с точными размерами. Здесь удобно редактировать и контролировать мельчайшие изменения геометрии, создавать чертежи , есть много интересных инженерных функций вроде симуляции прочности изделия. К сожалению, для создания сложных органических форм (люди, животные, природное окружение - всё, что сделала природа) подходит плохо. В основном только всё, что сделано человеком: мебель, здания, технические детали и запчасти и т.д.

Что выбираем для создания своего изделия

Если вы делаете гуманоидную фигурку или в ней много сложных криволинейных поверхностей (органические формы) - берите Blender или аналог. Он бесплатный, не сильно требовательный, очень функциональный.

Если вы делаете чисто технические штуки и/или уже имеете опыт со времен учебы - пользуйтесь любой CAD программой. Мне нравится Autodesk Inventor. Kompas 3D тоже ничего, имеет бесплатную версию, но интерфейс там меня бесит.

Упомянутые варианты программ очень популярны и интернет буквально завален хорошими туториалами.

Моделируем в Blender

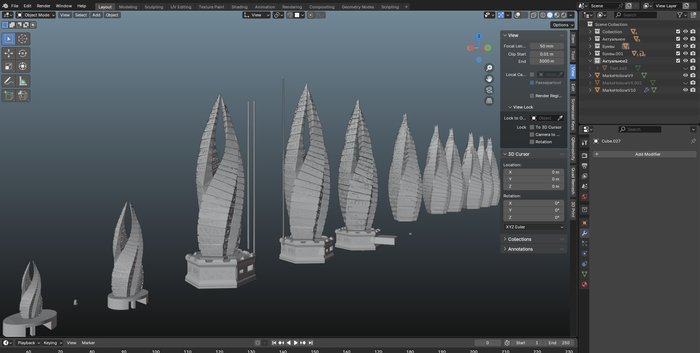

Обелиск в целом нормально подходит под то, чтобы делать его в CAD программе. Но у него имеются сложные криволинейные изгибы, из-за которых предпочтение отдал все же Blender. Гайд по моделингу не пишу, поэтому просто подсвечу некоторые интересные моменты:

Контрастность подсветки через разницу в толщине

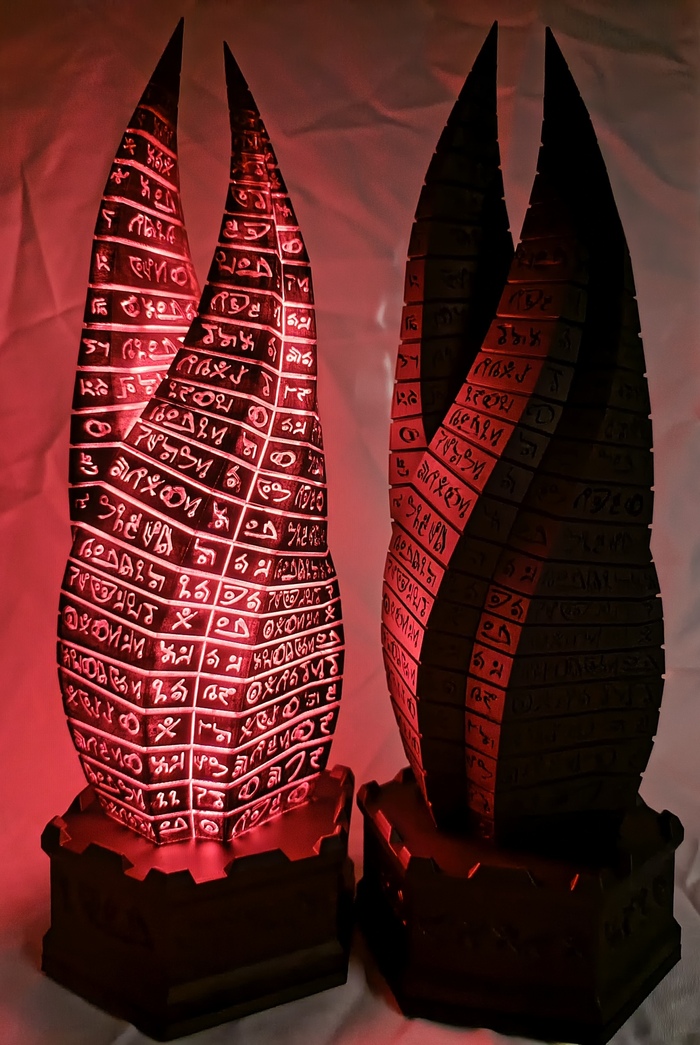

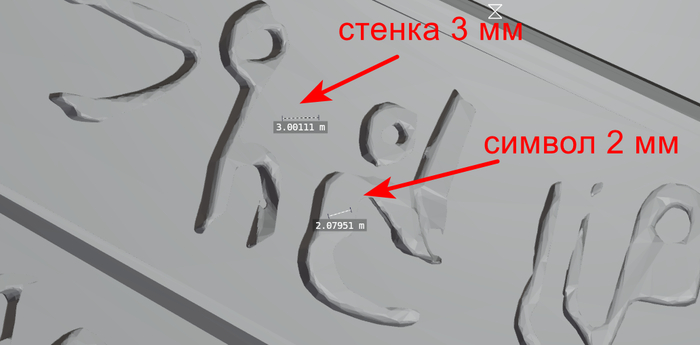

Символы у обелиска должны светиться. Стенки не должны светиться. Это всё для того, чтобы было вот так красиво и контрастно.

Это достигается специальным покрасом прозрачного обелиска черными красками, но также усиливается разной толщиной элементов: символы имеют толщину тоньше (лучше просвечивают), а стенки - толще (хуже просвечивают).

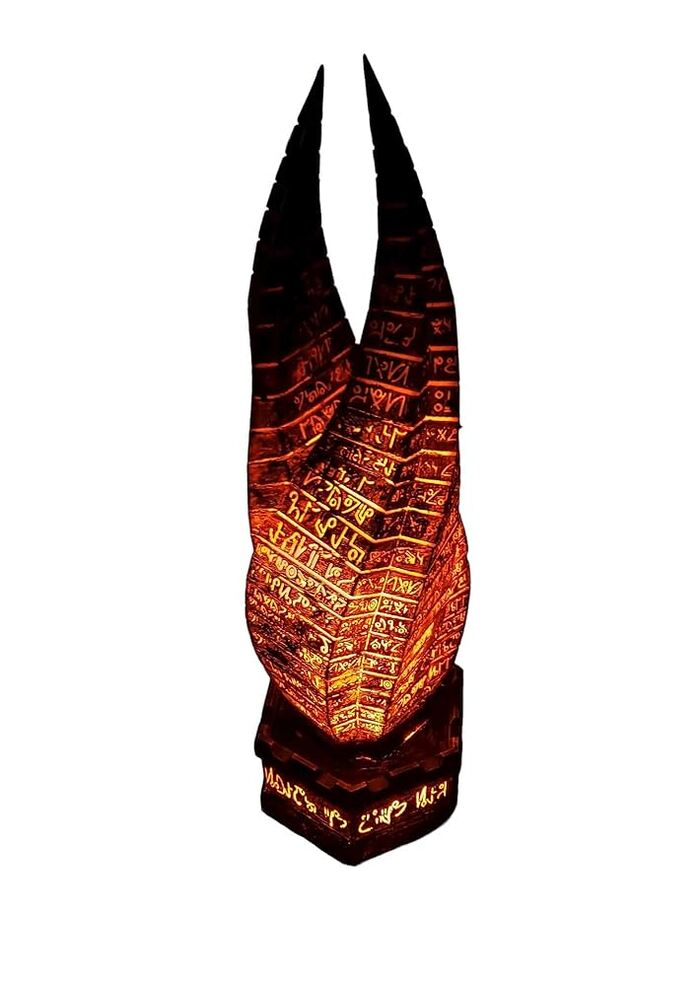

У обелиска без хорошего контраста стенки просвечивают и мне кажется это не красивым.

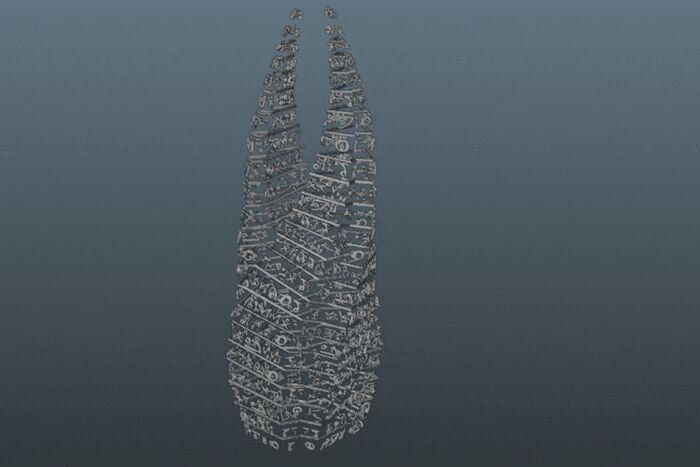

Вырезаем символы

Есть отличный шрифт для символов Unitology (Dead Space). Набираете текст, выдавливаете на нужную толщину, затем вычитаете из тела обелиска. Главная проблема была только в том, что я не смог адекватно настроить привязку геометрии букв к криволинейным стенкам обелиска - пришлось ровнять каждый символ вручную, что довольно монструозная задача.

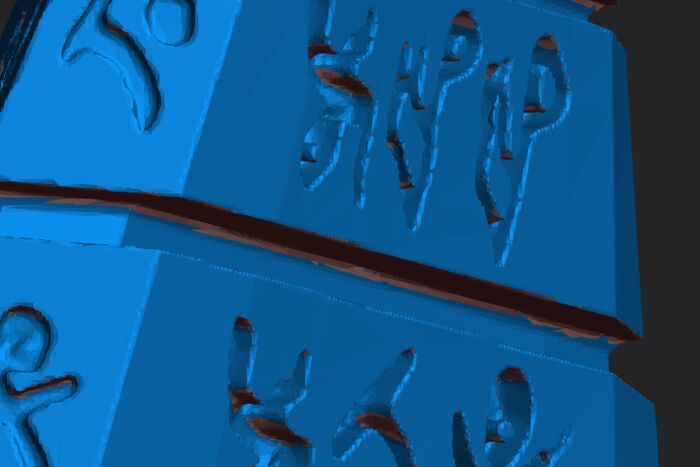

Избавляемся от лишних проблем с поддержками в будущем

В 3д печати для точащих в воздухе элементов, которым не на что упереться, необходимы поддержки. Выглядят они так:

Поддержки необходимо удалять после печати, а потом шлифовать следы от них. Их наличие в углублениях обелиска прибавляет часы работы на каждый экземпляр.

К счастью, если элемент геометрии торчит в воздухе не сильно дальше 1 мм от основной массы модели, он всё же сможет пропечататься. Но можно помочь печати, добавив фаску в углубление!

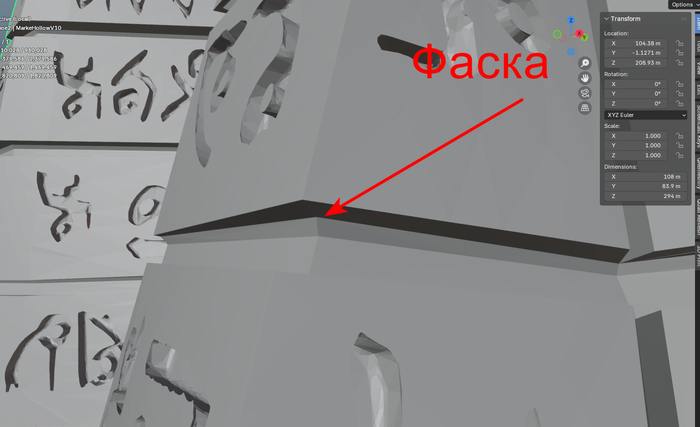

Если добавить хотя бы небольшую фаску под 45 градусов, чтобы элемент торчал не под 90 градусов, а под наклоном, слоям 3д печати будет на что упереться и мы избежим большинства поддержек в этих местах.

Когда проектируете 3д модель под 3д печать, держите в голове как можно минимизировать количество поддержек.

• Добавляйте скругления и фаски для выпирающих элементов поверхностей, принтеры хорошо справляется с наклонами до 45 градусов, а иногда и до 70 градусов.

• Где это возможно, не оставляйте элементы ваших фигурок в воздухе. Декор, руки и т.д. часто можно подвинуть в сторону основной массы модели, чтобы они могли на нее упереться, а не висеть в воздухе.

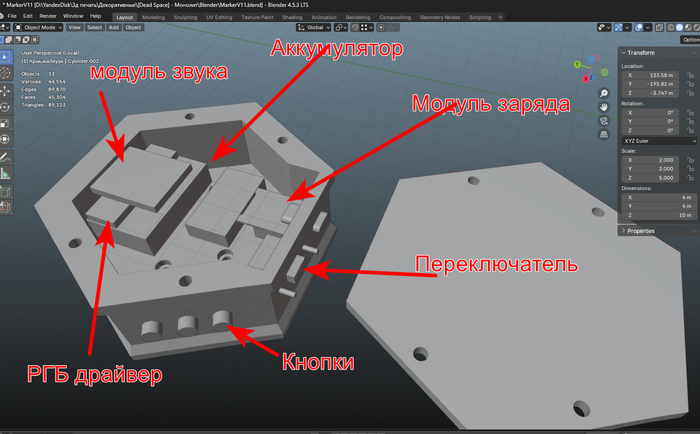

Проектируйте не только модель, но и то, что вы в нее потом вставите

У нас в обелиске есть переключатели, кнопки, аккумуляторы и прочее-прочее. Под все это нужно место и чтобы грамотно его рассчитать, не ленимся и моделируем все дополнительные элементы.

А поскольку 3д печать имеет погрешность, закладывайте зазоры во все стыкующееся части от 0.1 до 0.2 мм, в зависимости от точности вашего 3д принтера. Иначе ваш usb разъем type-c длинной 9 мм не войдет в отверстие длинной 8.9 мм.

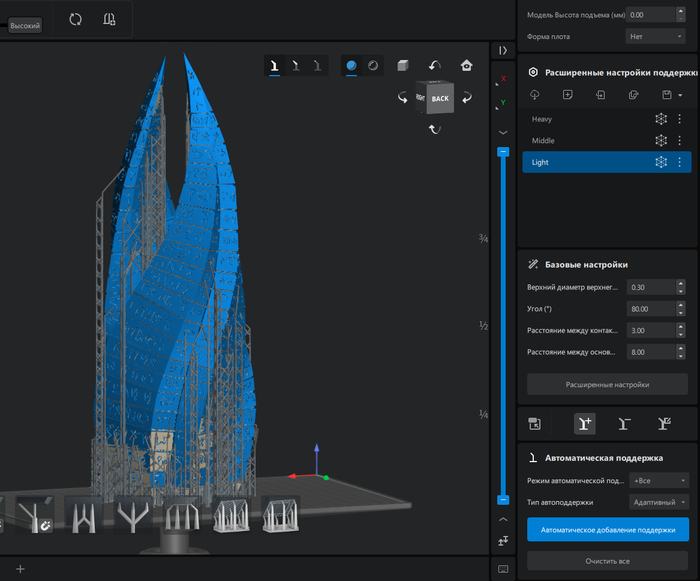

Подготовка 3д модели к 3д печати в слайсере

3д модель закончена, вы экспортировали её в stl формат. Сразу закинуть на флешку принтера её не получится - он так не понимает. Нужно сначала нарезать 3д модель на слои и настроить параметры печати этих слоев. Этим занимаются программы слайсеры.

• Для FDM 3д печати отличные бесплатные слайсеры: Orca, Cura, Prusa

• Для фотополимерной 3д печати: Lychee, Chitubox (рекомендую второй), тоже бесплатные.

Расстановка поддержек и настройка печати большая отдельная тема, останавливаться тут не будем. Туториалов по использованию данных программ достаточно.

Лично я пользуюсь Cura и Chitubox, но пробовал разные и все +- похожи и хорошо работают. Слайсер сформирует вам файл с G-code, который уже можно закинуть на флешку принтера и начать печать.

3Д печать и 3Д принтеры

Ладно, сделаем небольшое отступление от процесса создания обелиска. Мне бы хотелось рассказать о том, насколько доступной стала 3д печать и 3д принтеры в последние годы, потому что в массовом сознании людей это до сих пор что-то дорогое от 100к и выше.

3д печать развивается очень быстро, новые принтеры совершенствуются и дешевеют каждый год. Приличные машины начального уровня можно приобрести до 15 т.р. на Алиэкспресс напрямую у производителя, с доставкой с Российского склада (пример - принтеры с картинок выше).

1кг материала в среднем приобретается от 1000 до 2000р. Есть дороже, есть дешевле, но для хобби хватит и чего-то дешевого. 1 кг пластика - это под сотню небольших миниатюр для D&D/Warhammer. Вот такую кучу я отпечатал за месяц не спеша на своем бюджетном небольшом фотополимерном принтере, для своих партий в D&D:

Веду я к тому, что по цене это не дороже недорогого смартфона. Если ищите новое интересное творческое хобби - посмотрите в сторону 3д печати.

3д принтер FDM или фотополимерный (MSLA)

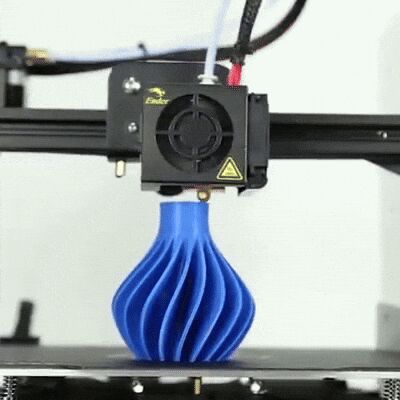

Есть два основных бюджетных типа принтеров - FDM и MSLA. Это FDM:

• FDM принтеры печатают пластиковым прутком. Детали получаются прочными, но детализация для маленьких объектов звезд с неба не хватает.

• MSLA фотополимерные принтеры печатают жидкой фотополимерной смолой. Детализация - супер, но материалы в среднем менее прочные чем у FDM. Область печати также в среднем хуже чем у FDM.

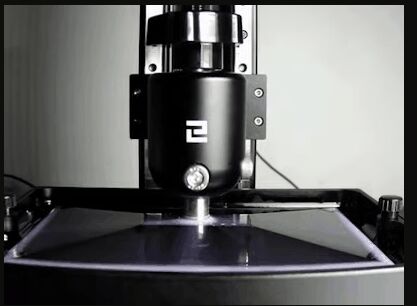

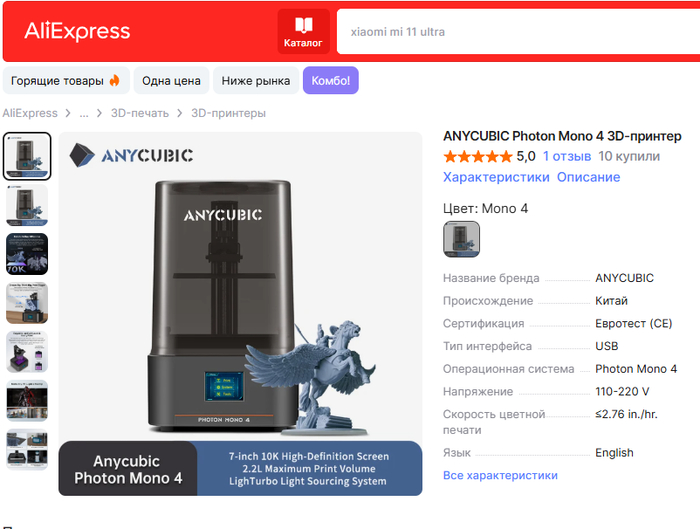

Это MSLA:

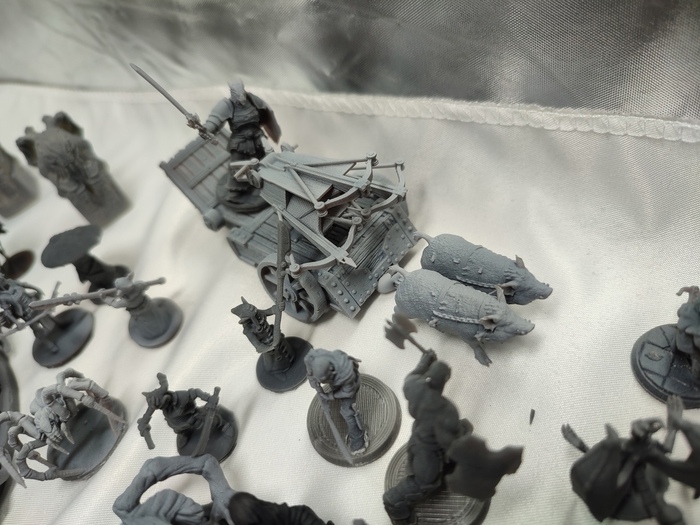

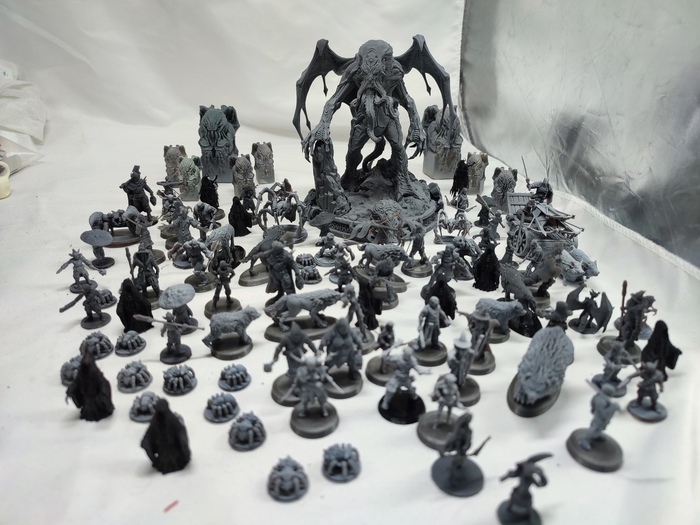

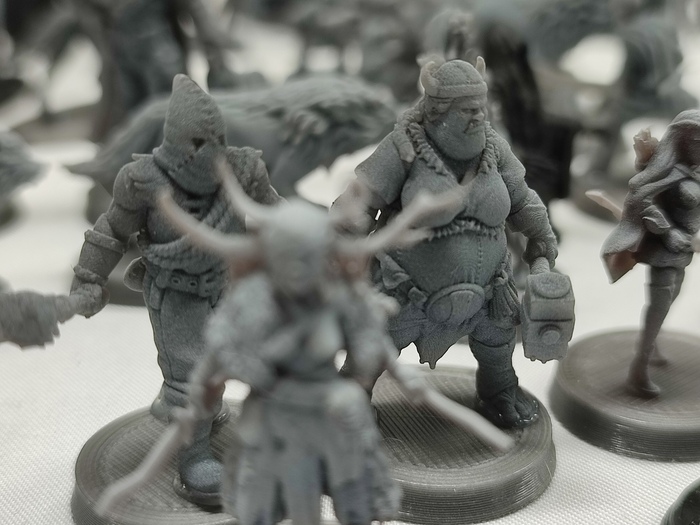

Если хотите изготавливать что-то декоративное и не самое большое (фигурки, миниатюры) - точно MSLA. Если больше технические или большие детали (коробочки, органайзеры, крупный террейн для настолок) - это FDM.

Я по итогу печатаю верхушку обелиска (красивую и детализированную) на MSLA, а основание-подставку на FDM (прочная), которую потом химией досглаживаю. Разницу между FDM верхушкой и MSLA верхушкой можете посмотреть на двух фото ниже:

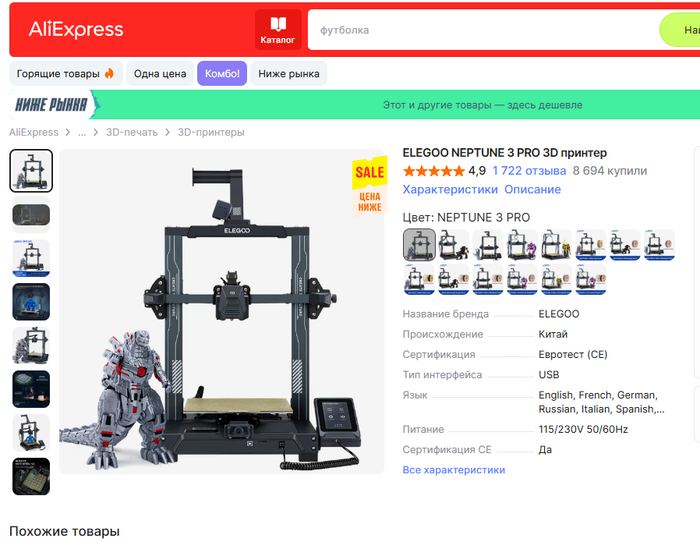

Для начинающих и сдержанных в деньгах в FDM я бы посоветовал дешевый и очень хороший Elegoo Neptune 3 pro, а в MSLA - Anycubic Photon mono 4.

Сам я очень люблю принтеры фирмы Elegoo. У меня несколько Elegoo Neptune и Elegoo Saturn (там целая серия принтеров) и очень доволен.

Печатаем обелиск

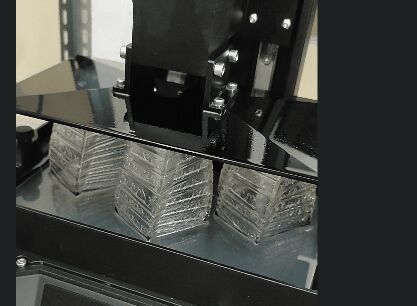

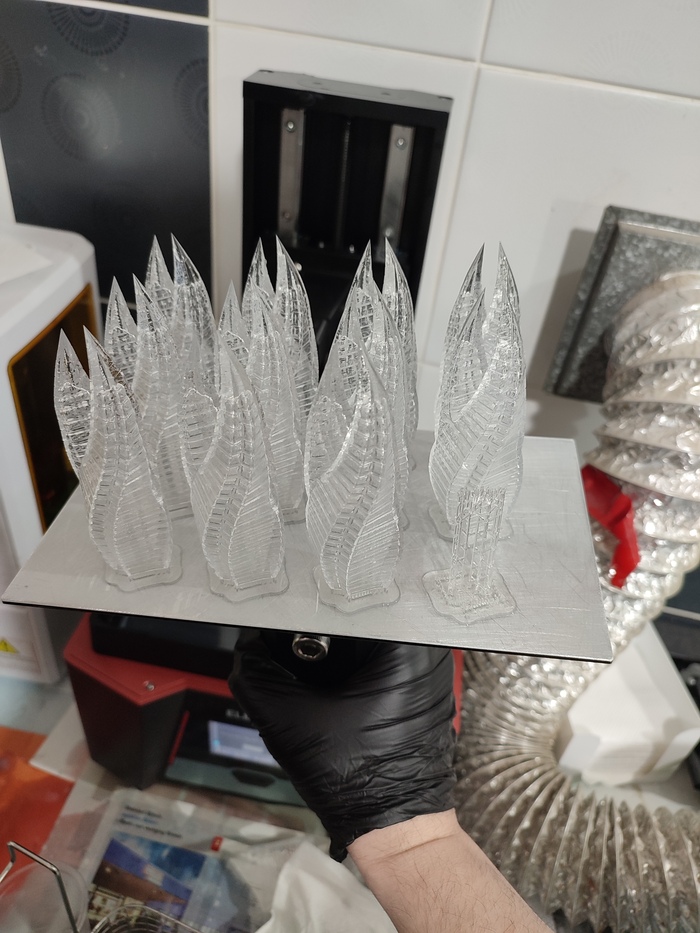

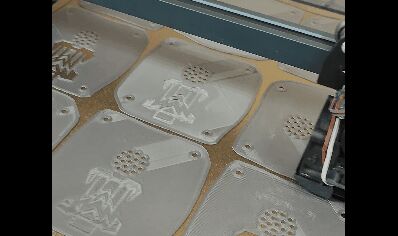

Ниже процесс печати - принтер светит ультрафиолетом на смолу и та твердеет, постепенно вытягиваясь из ванны вверх.

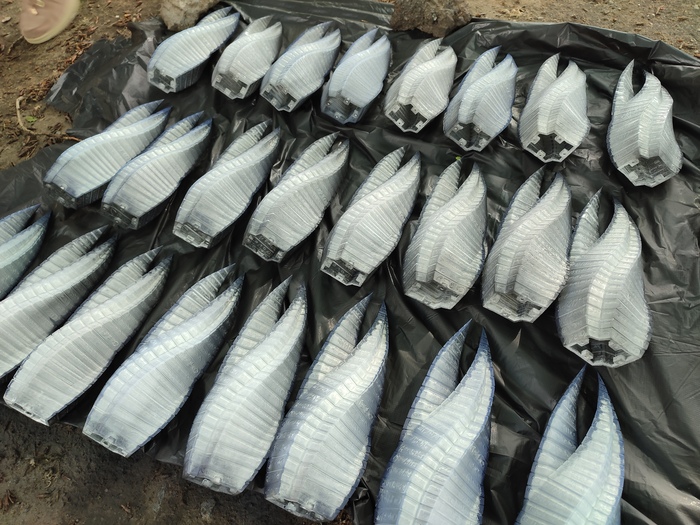

Печатаем из прозрачной смолы, для лучшей светопропускаемости.

только с печати, свежатина

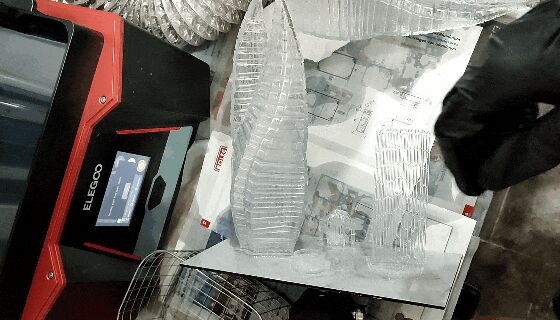

Видите как блестит модель? Это она вся в жирной смоле, которую нужно отмыть в абсолютированном изопропиловом спирте (10 литров около 2000р, хватает мне примерно на месяц), а затем дозасветить под ультрафиолетовым излучением, чтобы модель добрала твердости.

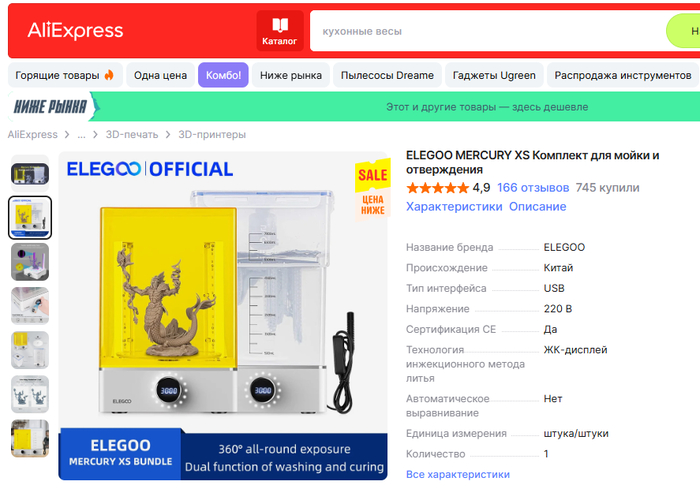

Мыть и засвечивать удобно в станциях промывки и засветки. Например в такой (стоимость комплекта около 10к).

Печатаем подставку на FDM принтере

Подставка большая и должна быть прочной. Поэтому печатаем её на FDM принтере. Ниже печатаем крышечки для своих изделий.

Они слоистые и не очень из-за этого красивые. Для разных пластиков есть разная химия, которая может сгладить слоистость, придав более благородный вид.

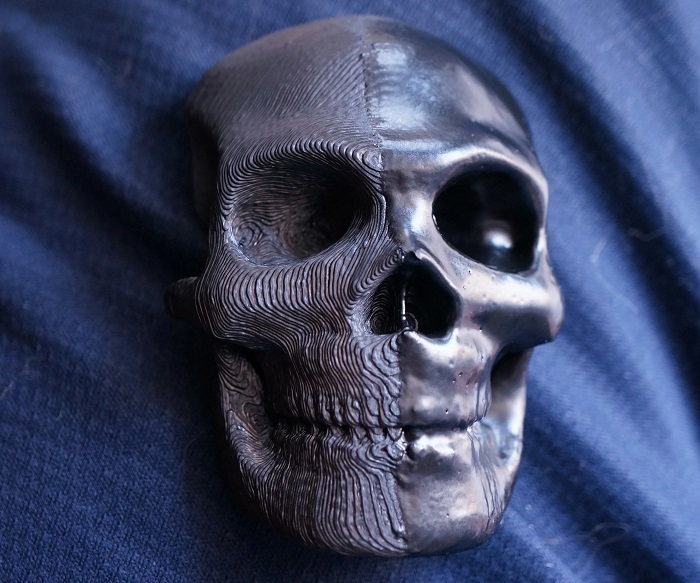

Слева на фото без химии - страшные слои. Справа с химией - сглаженные слои.

Химия быстрее шлифовки, хоть и имеет свои нюансы. Использую для подставки PLA пластик - ему подходит дихлорметан (необходимо использовать перчатки, защитную маску, вытяжку или хорошо проветривать).

Выше так выглядит подставка обелиска, сглаженная в дихлорметане. После нанесения черного грунта будет выглядеть еще лучше.

Красим

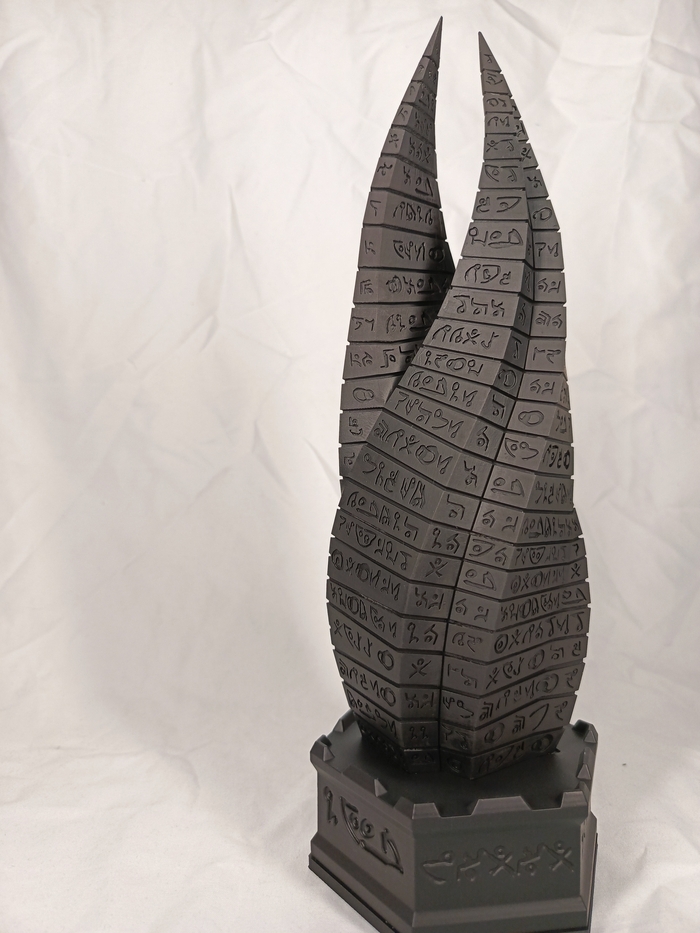

Верхушки обелисков необходимо покрыть тонким слоем черного грунта - чтобы он и просвечивал, и чтобы краска на него дальше хорошо легла. Наношу баллончиком - так быстрее, чем аэрографом.

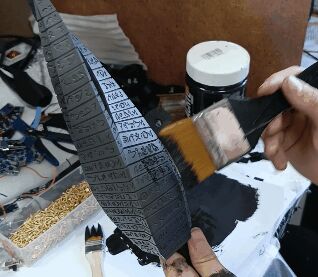

Далее начинается этап покраса акриловой краской с помощью плоской кисти.

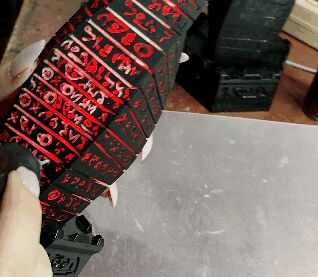

Красить нужно минимум в 2 плотных слоя, не попадая в символы. Если попал краской в символы - вышлифовываем её оттуда, что отдельный вид удовольствия.

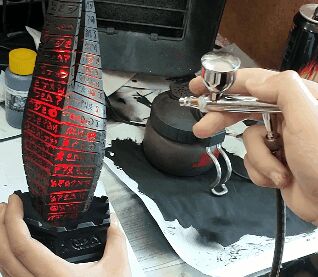

После кисти остаются легкие не прокрасы, выравниваем их уже аэрографом.

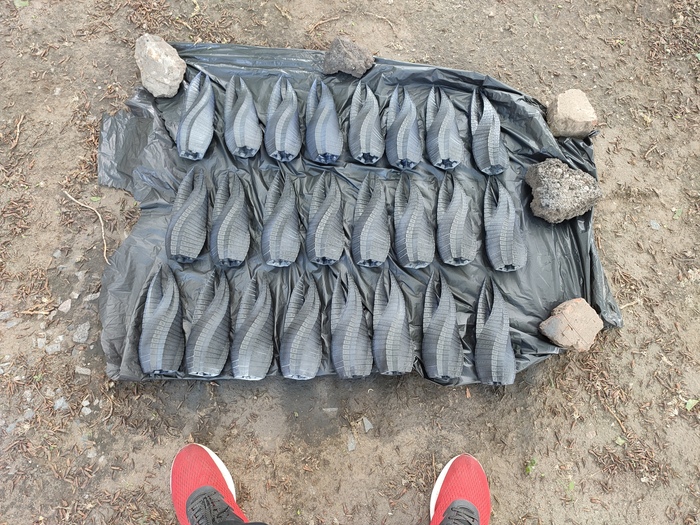

Ручной покрас - один из самых долгих процессов, может 50% от всей работы.

Проводим сборку всего-всего, электроника

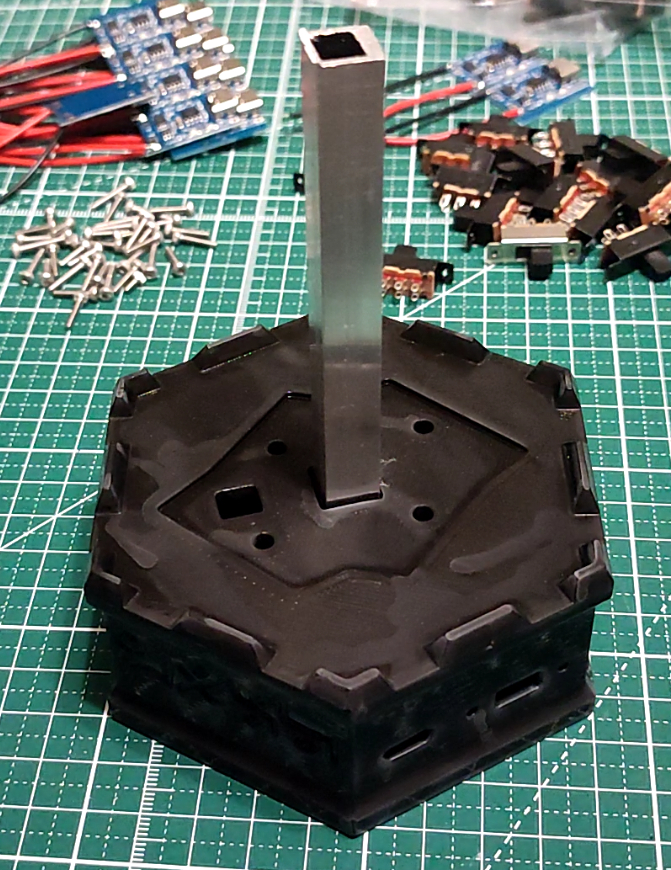

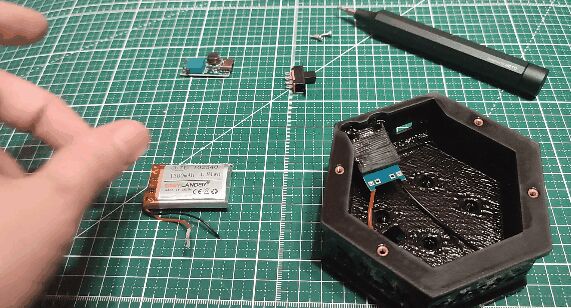

Переключатели и прочее устанавливаем в соответствующей ей посадочные места.

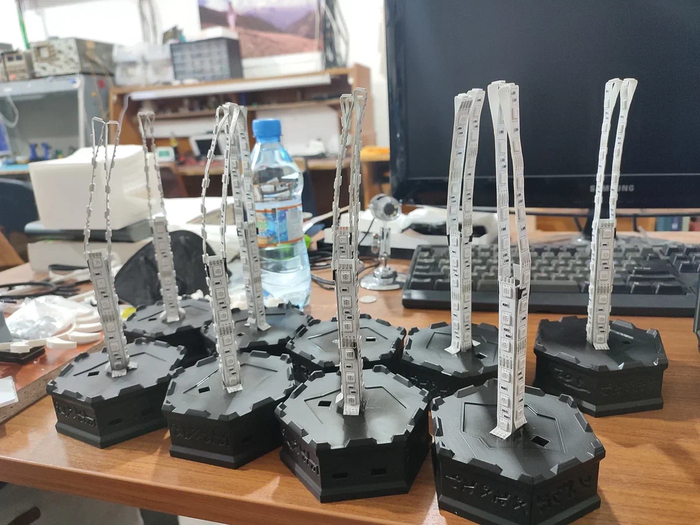

Подсветка организована с помощью светодиодной ленты, расположенной на квадратном алюминиевом профиле в виде буквы "Y".

Приведу список электроники для тех, кто захочет организовать подобную систему подсветки:

• Любой литий-ионный аккумулятор на 3.7 вольта

• Модуль заряда tp4056

• Любой движковый переключатель

• Светодиодная адресная лента ws2812b

• Драйвер с пультом для разных режимов управления. Например RGB Контроллер Xnbada.

• Звуковой модуль DY-SV17F

• Динамик 8 Ом 3 Вт

• Повышающий DC-DC преобразователь, например MT3608

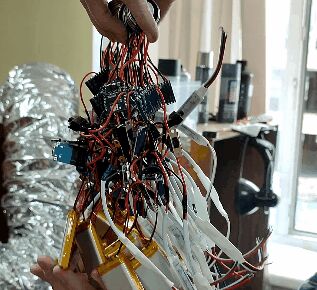

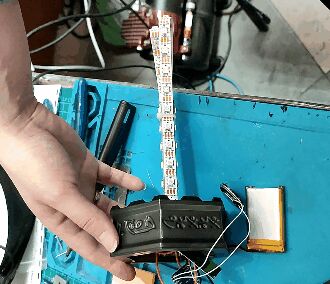

Букет спаянной электроники выглядит примерно так:

Тестируемс - всё работает. Осталось прикрутить сверху верхушку и считай готово

Где распространяем свое творчество

Часто те, кто любит мастерить своими руками, задумываются о монетизации своего творчества. Ну или не монетизации, но хотя бы о распространении. Все хотят признания. Делюсь своим опытом коротко:

• Соцсети - прекрасный старт. Создаем группу и ведем её, в одной или нескольких социальных сетях. Ищите другие группы в вашей нише и черпайте из них чужой опыт. Просите репостов - иногда делают это бесплатно, иногда за денежку.

• Статьи на DTF/Pikabu - тоже нормальный вариант. Надо стараться делать интересные штуки и интересно про них рассказывать. Иногда получается.

• Городские ярмарки - прикольная тема, если любите общаться с людьми вживую. Но экономически не очень выгодно. Онлайн по всей России продавать повеселее, чем в локальном месте в одном городе.

• Маркетплейсы - я пока пользовался Ozon и WB. Комиссии дерут будь здоров, но у них есть неочевидная система скидок за счет платформы. Если в неё вникнуть, выходит не так страшно. Основное место продаж.

• Youtube/Tiktok - если есть возможность снимать ролики со своими изделиями, очень хорошее направление. На ютуб у меня пока глухо, а вот на тиктоке видосу залететь легче.

• Авито - тестировал пару месяцев, нормально брали. Через годика полтора снова попробовал, был полный голяк, когда перешел на бизнес-аккаунт. Мне кажется норм площадка попробовать.

• Ярмарка мастеров - площадка для авторских изделий. К сожалению только слышал, не пробовал.

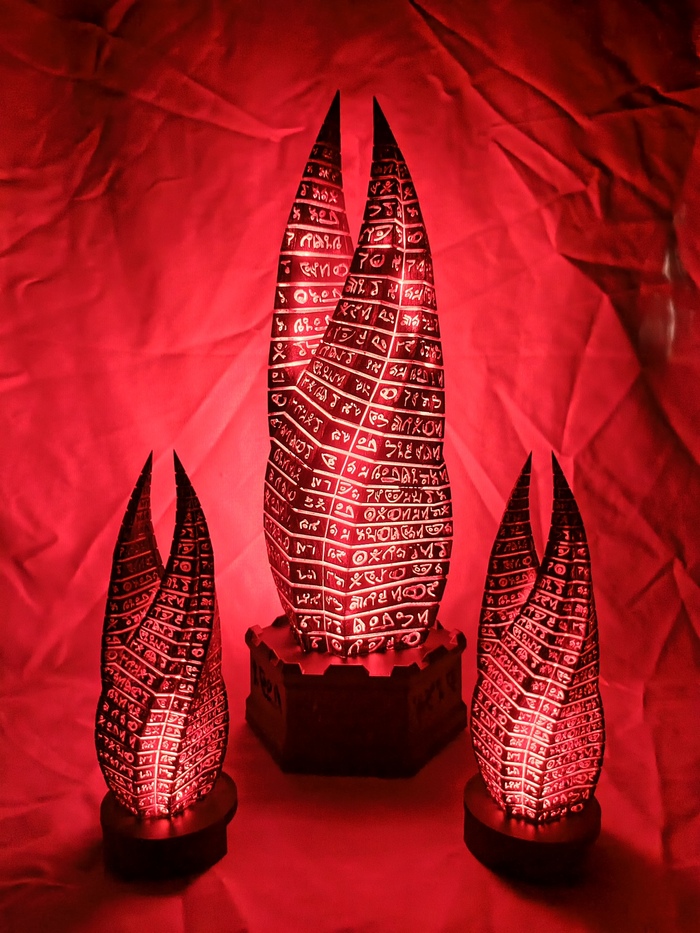

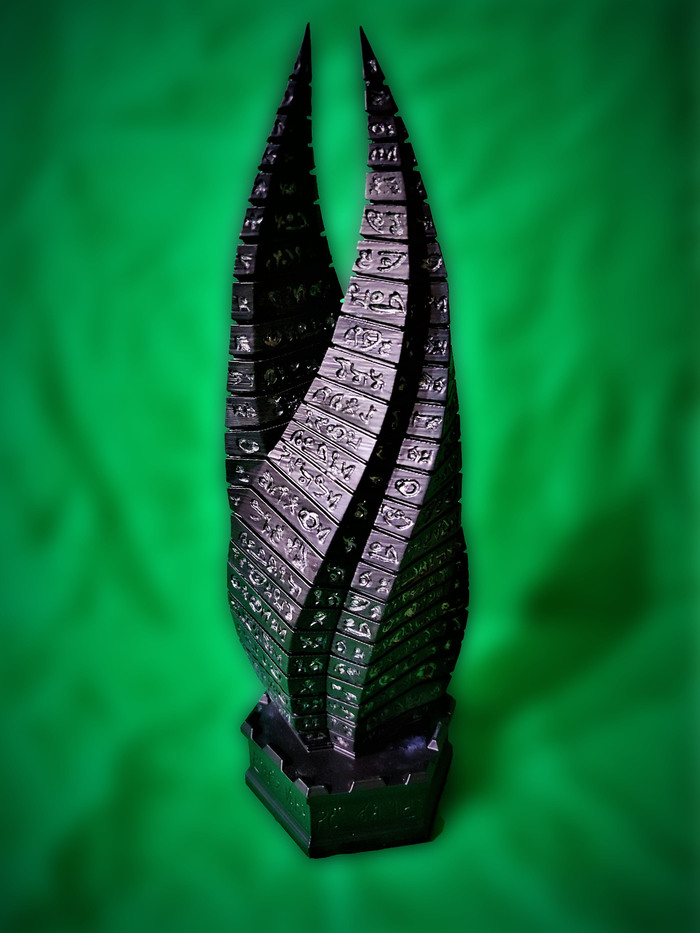

Рассматриваем наши обелиски

По итогу я делаю следующие экземпляры:

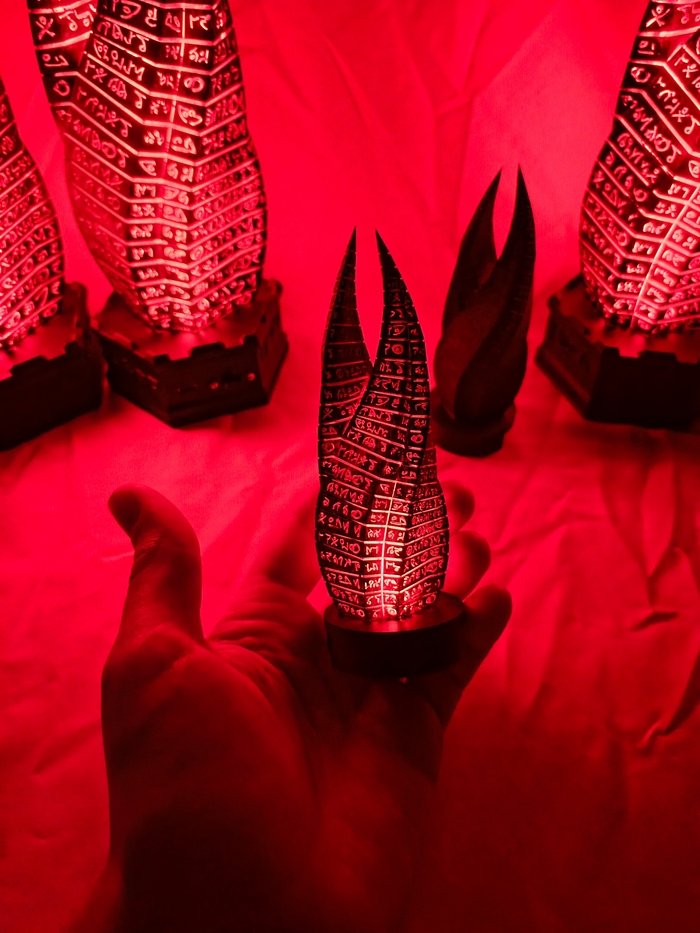

Маленькие красные

Высотой 13 см. Просто статично светятся и работают от батарейки CR2032. Дешевле и проще всего в производстве.

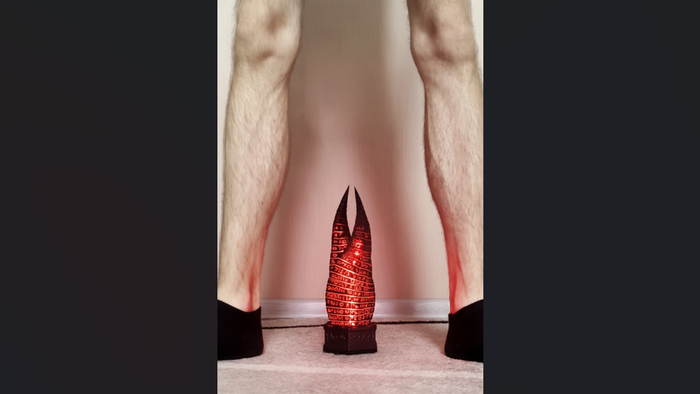

Красные побольше

Высота 29 см. Он тоже просто статично светит красным, но система подсветки ярче и сложнее, также он работает уже от перезаряжаемого аккумулятора.

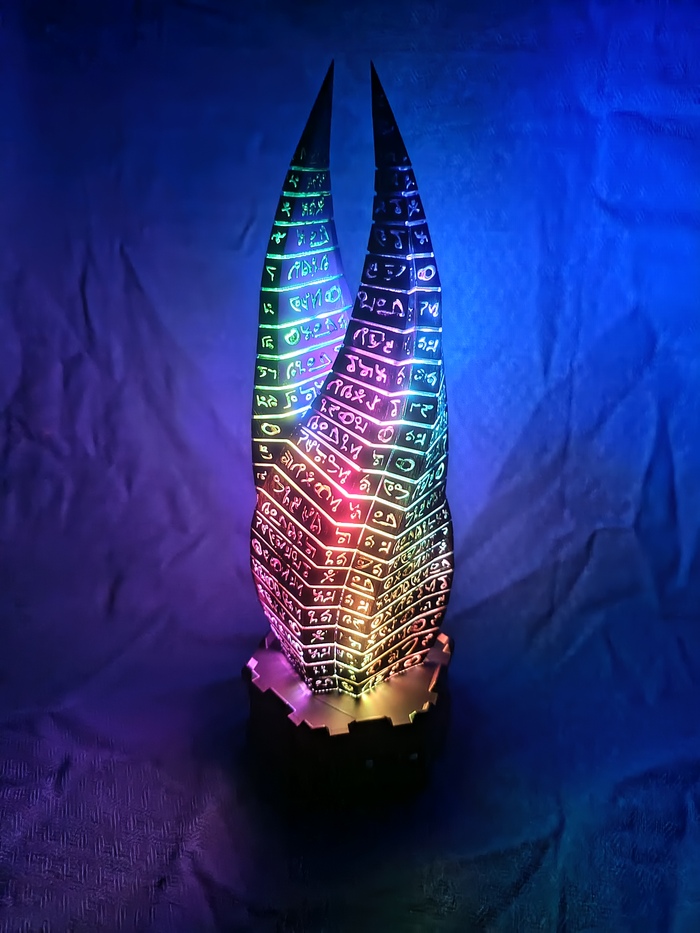

Навороченный со звуком

Ну а это уже вариант 29 см с кучей всего: RGB подсветка с разными световыми режимами и переливаниями, может издавать звуки (зловещий шепот с песней Little Star), реагировать на звук в режиме светомузыки. Вот такой небольшой ролик смонтировал с демонстрацией:

Сейчас он может работать в режиме подсветки, либо подсветка + звук. Наконец недавно понял, что можно блютуз-колонку в него встроить, чтобы любые мелодии воспроизводил. Пока только разрабатываю такую версию.

Подходим к концу

В этой статье хотел показать свой обелиск с новыми функциями, а также поделиться опытом создания: 3д принтеры интересующимся посоветовать нормальные, программы по 3д моделированию, срез рабочего процесса продемонстрировать.

Если было интересно, дайте знать пожалуйста. Я мог бы в похожем стиле очень подробно рассказать и про другие свои изделия: Ординатор из Morrowind, по датчику движения говорящий "мы следим за тобой, ничтожество", мемная ЪУЪ Хорнет, орущий сержант Дорнан из Fallout 2, чернобыльская АЭС увлажнитель воздуха и многое другое.

Кто хочет заниматься похожим хобби и имеет вопросы - пишите, буду активно отвечать)

Свои штуки продаю на Озон и Wildberries, также связаться со мной и индивидуально что-то заказать можно на моем сайте.

• Перерывы могут быть не только личными (покушать, в туалет), но и техническими – уборка, пересчет грузовых мест и прочее.

• Нельзя взять перерыв, когда на ПВЗ есть посетители. А в часы пик (примерно с 17:00-20:00) люди идут сплошным потоком.

• Нельзя взять перерыв на приемке товара. Вернее можно, на на приемку товара дается время из расчета 1 минута товар, но не более 5 часов на всю поставку.  При этом таймер не останавливается ни на обслуживание посетителей, ни тем более на перерыв.

• Даже если тебе нужно в туалет на 2 минуты, то оставшиеся 13 минут никуда за этот час никуда не переносится. А для здорового человека в среднем норма ходить в туалет до 10 раз в день. Не отмечать перерыв даже на 2 минуты чревато штрафом в 2-3 ставки за смену оператора.

Я проверила все свои перерывы в своем незагруженном, недавно открывшемся ПВЗ, у меня вышло в среднем 1,5 часа за весь день. Много или мало это, решайте сами.

По отзывам других владельцев ПВЗ Озон реагирует практически на каждую жалобу, что ПВЗ закрыт, и, если в системе не был отмечен перерыв, запрашивает видео с присутствием работника на рабочем месте. Более того, видео может быть запрошено просто так, типа скиньте нам 4 часа, а мы посмотрим, не отлучался ли куда человек.

Юридическая сторона + мое личное мнение

Я пыталась найти как с юридической точки зрения данные перерывы должны быть оформлены и доведены до сведения потребителей. Нашла только, что это технические перерывы, которые должны быть в графике работы. Каких-то норма, за сколько времени и каким образом сообщать клиентам, я не нала. Будет ли табличка, вывешенная за минуту до начала перерыва являться надлежащими уведомлением, не знаю. Судебной практики за нарушения графика работы у нас в стране нет.

Почему маркетплейсы не сообщают о перерывах (насколько я знаю, они есть у всех)? Думаю, банальная конкуренция, у всех лозунги – мы открыты для вас всегда и т.д.

Почему в ПВЗ нет второго сотрудника – не тянут по деньгам даже с одним человеком на смене. Если в ближайший год чуда не произойдет, увидим закрытия многих точек.

Что делать вам, если вы пришли в ПВЗ, а там перерыв, выбирайте сами – уйти, подождать, скандалить, выносить дверь. Какой вы человек, так и вы поступите, этот пост все вас не поменяет.

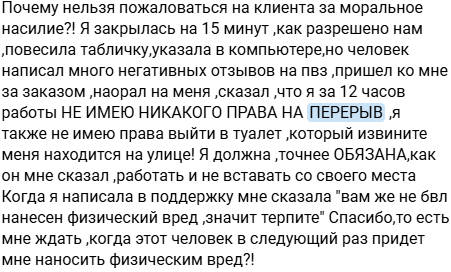

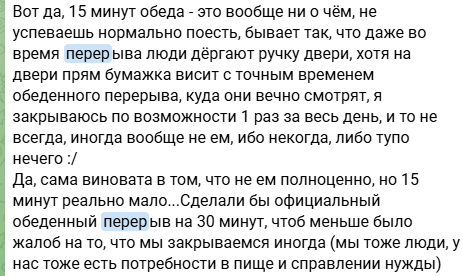

Вот отзывы сотрудников ПВЗ из открытых источников
