Прошло всего 3 года с тех времен, когда писал про совсем уж простую глушилку из готовых модулей. Работала она мягко говоря плохо. Собрирал скорее по приколу. Но спустя какое то время захотелось сделать что то более дальнобойное. Поискал проекты в сети, но ничего годного не нашел. Решился заказать и посмотреть, что там у наших товарищей из поднебесной. Спустя примерно 50 долларов и пару недель ожиданий, получил такое чудо.

Потестил, вроде работает, глушит шлагбаум метров за 30. Там как повезет. Разобрал посмотреть...

Интерес представляют только модули, передатчики.

По схеме китайцев, контакт Data замкнут на 5 вольт. Поискал их на али, нашел и заказал. Интересно то, что они вполне могут питаться от 12 вольт, но греются, что котел в аду. Возникла идея сделать свое, но с блекджеком и без шлюх. Хотелось иметь возможность запитывать модули в диапазоне 5-12 вольт без использования повышающих DC-DC, на которых довольно большие потери и соответственно лишний нагрев.

А что если использовать глушилку совместно с повербанком, поддерживающим протокол QC? Тем более что у Гайвера есть отличная библиотека для запроса нужного питания.

А я накидал свою принципиальную схему и подготовил проект для заказа плат в Китае.

Кажется я даже пытался рассчитывать волновое сопротивление дорожек, чуть крыша не поехала. В общем, вооружился калькулятором и действовал в основном по наитию. Оправил проект на завод и заказал недостающие детали.

В качестве микроконтроллера использовал atmega 8. Максимально простая плата. Место для монтажа двух модулей передатчиков, кнопка, переключатель и usbc разъем для подключения повербанка.

Накидал скетч. Функций минимум. По умолчанию напряжение на входе 5 вольт. Кнопкой можно переключить на режимы 9 и 12 вольт. В зависимости от режима по разному моргает единственный светодиод. Для экономии заряда на контакт data модулей от атмеги идет сигнал похожий на меандр с частотой что то вроде 1000 герц. Как показала практика, в таком режиме модули греются меньше, а на дальность глушения шлагбаумов не влияет. Были мысли как нибудь программно улучшить, но забил.

Подобрал более менее антенны, с КСВ как можно ближе к 1. Для хотя бы примерных тестов и сравнения с китайской версией использовал SDR приемник.

Провел небольшое сравнение. Расстояние от глушилок до приемника одинаковое.

Китай запитанный от 5 вольт показывает стояк на -40dBm.

Моя запитанная от 5 вольт показывает тот же результат.

А если выбрать самый производительный режим, то -30dBm. Разница огромная (шкала логарифмическая). По ощущениям глушит сильно дальше китайского варианта. При использовании на максимальной мощности, радиаторы еле теплые. Уж не помню сколько она потребляет, но на 10 часов+ заряда небольшого повербанка точно должно хватать. По стоимости деталей, даже с учетом повербанка вышло дешевле готового китайского варианта.

Вот такая вот хреновина по итогу получилась. Глушит довольно хорошо сигналки, шлагбаумы и прочие штуки на соответствующих частотах. Лично я использовал пару раз только ради розыгрыша друзей. Авто не получалось поставить на охрану даже поднеся пульт вплотную к приемнику.

Если кто то хочет повторить, могу раздать несколько плат и скинуть скетч. С вопросами полегче, прошло 2 года с момента сборки.

p.s. напоминаю, пользоваться глушилками с такой мощностью по идеи незаконно. Если включите и забудете выключить, могут приехать злые дяди, найти вас и засунуть вам ее в задницу.

p.p.s. прошло всего два года с последнего поста на подобную тему. Долго отходил от бана после срачей в теге политика. Кто вы? Мои тысяча шестьсот с чем то подписчиков.

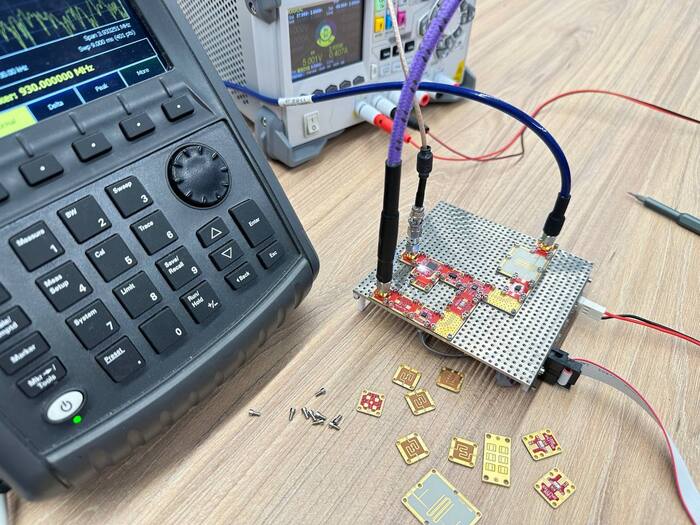

Генеральный директор холдинга по контрактной разработке электроники SND Global Ольга Квашенкина также отметила наличие разрыва между теоретическими знаниями, получаемыми в вузах, и практическими навыками, необходимыми для разработки продукции. Она подчеркнула, что выпускникам, имеющим лишь теоретические компетенции, гораздо проще трудоустроиться в сферу продаж.
