Не буду голословным – процитирую научного авторитета.

«В сварочной технике древней Руси поражает умение кузнецов работать с очень малыми объемами металла. Например, огромную трудность представляла сварка железа и стали в замочных пружинах. Пружины толщиной от 0,8 до 2 мм сваривались из двух полос железа и стали, следовательно, каждая половинка имела толщину от 0,4 до 1 мм. Если считать, что кузнец сваривал болванки пружин более толстого сечения, а потом их вытягивал, то все же железные и стальные заготовки не могли превышать в толщине 2-5 мм. Не намного толще были свариваемые полосы в многослойных лезвиях ножей. Нагреть одновременно полоску железа и полоску стали  толщиной 2-5 мм до сварочного жара и не сжечь металл, (а он быстро начинает искрить, т.е. гореть) представляет большую техническую трудность».

За пару часов могу научить любого, кто сможет поднять молоток, как изготовить самый миниатюрный клинок с косой наваркой лезвия. Уверен, получится у всех. Но данная тема интересна только специалистам, и то не всем. Действительно, какая разница для, например, современного модника каким швом сшивали те или иные детали одежды 700 лет назад? Поэтому постараюсь пройтись «галопом по Европам» чтобы не было скучно.

До 19 века почти все ножи делались ковкой. То есть, форму клинку с хвостовиком (череном)  придавали молотком на наковальне.  Более того, сам клинок состоял из разных по химическому составу частей. Встречались «цельностальные» ножи, но эту тему нужно обговаривать особо. Во-первых,  «булатных», то есть полностью стальных (из хорошей стали) было не так и много. Эту тему раскрывал в прошлых статьях. Остальные «цельностальные» - это самые простые и дешевые ножи, сваренные из нескольких полос слабоуглеродистого железа или сырцовой неоднородной стали.

А дальше, чтобы избежать комментариев «ты все врешь», я обращусь  к работам известных ученых-археологов.  Хотя ученые открытым текстом пишут, что «многие моменты технологии производств остались неосвещенными», однако огромное количество артефактов и большая работа по металлографическому исследованию дали нам обширный материал, который открыл для нас ранее неизвестные страницы истории.

«Ряд отобранных нами железных изделий был подвергнут микроструктурному, макроструктурному, рентгеноструктурному  и спектральному анализам, была измерена твердость и микротвердость этих изделий».

Древних изделий прошедших  через такое всестороннее исследование - тысячи. Поэтому если кто-то говорит о каких-то «неразгаданных  тайнах», каком-то непонимании нами старинных  технологий и способов производства, о невозможности повторить что-то сделанное руками древних мастеров, то этот человек - невежда. Есть непонимание отдельных моментов у отдельных людей, но как говорил слоненок из мультфильма: «Когда не знаешь как, нужно у кого-нибудь спросить». Всегда найдется кто-то, кто так уже делал. Все о чем ниже пойдет речь я делал, причем иногда в разных вариантах.

Среди железных изделий – нож самая частая находка археологов. В музеях находятся несколько тысяч экземпляров старинных ножей. Слово академикам:

«Древнерусский нож по своей форме мало чем отличается от современного кухонного ножа кустарного производства, с деревянной или костяной рукояткой на черенке. Основное и единственное отличие заключается в форме сечения лезвия. Все древнерусские ножи имеют клиновидное сечение, а поэтому спинка лезвия у них всегда толще чем у современного».

Про сечение не поспоришь, а вот с тем что «всегда толще» категорически не согласен. Вероятно, академик Колчин имел ввиду ножи промышленного производства своего времени, а писал он это еще в 1953 году. У меня в коллекции не один десяток древних клинков и никакой особой отличной от современных ножей толщины я не заметил – те же 3-5 мм в среднем в обухе у хвостовика.

«Угол клина, а следовательно и остроты лезвия колеблется от 15 до 25 градусов. Размеры клинка варьируются от очень маленьких миниатюрных лезвий величиной в 4 см до больших массивных полотен размеров 18-20 см… Формы древнерусского клинка разнообразны… иногда пытались классифицировать типы древнерусских ножей. В итоге получалась громоздкая и ложная типология».

Миниатюрный нож с косой наваркой лезвия.

Вообще, по форме чаще всего невозможно атрибутировать нож. Древний якут схож с русским или кавказским ножом, о чем и писал Вацлав Серошевский, но об этом поговорим позже, а пока о ножах вообще.

«Территориально по видам ножи однородны. На Киевщине и в Приладожье мы встречаем совершенно одинаковые формы и размеры ножей… Также нет различия и во времени. Ножи ХIII века нельзя отличить от ножей Х в. Не менее трудно классифицировать ножи по применению».

Боевые ножи дружинников, найденные в курганах,  Колчин выделяет более сложной технологией изготовления клинков, удлиненным череном (хвостовиком) и часто украшенными рукоятями. (Парочку таких рассмотрим ниже).Теперь о том, что академик выделяет как основные свойства ножа.

«Переходя к технологии изготовления, определим, каким техническим требованиям должен отвечать нож в эксплуатации.  Этих требований три. Первое – максимальная твердость острия лезвия, способная удерживать остроту, второе – вязкость клинка, позволяющая лезвию при изгибах и ударах не ломаться, и третье – возможность восстановления затупленного лезвия».

В современном ноже чаще всего выполняется только одно требование – максимальная твердость лезвия. Вследствие этого, а может причиной этому послужило появление интересного «вида спорта» - резание ножом канатов. Спортсмены выступающие в данной категории предпочитают именно такие ножи, потому как два других требования  - вязкость и способность к восстановлению их ножам не нужны.

Древнему владельцу ножа чтобы заточить его требовалась любая ровная твердая поверхность – приложил к ней нож и точи. При этом угол на РК всегда оставался постоянным – нож сам был углом.

Так будет стачиваться нож с косой наваркой.

Современный нож уже почти никто не точит без дорогих специальных точилок. Да и угол из-за твердости лезвия уже совсем не 15 градусов, а чаще всего 30-35 и даже больше.

Из-за этого угла современным ножом резать менее комфортно, чем ножом с клиновидным сечением без подвода. Увеличение угла РК, чтобы избежать выкрашивания излишне твердого лезвия и сложность затачивания – это явная деградация ножа – потеря двух необходимых требований из трех.

В курганных погребениях находят очень много оселков – они имелись и у мужчин, и у женщин. Каждый человек сам точил свой нож. Сейчас часто ножи отдают на заточку в специальную мастерскую или мастеру-точильщику.

Вообще, любая форма клинка или любая его конструкция – это не прихоть заказчика или кузнеца. Это совокупность множества факторов, в результате действия которых появляется тот или иной нож. И не важно, кукри это или пчак, якут или финик. На ранних этапах развития железообработки условия определяли появление того или иного типа. И только с развитием металлургического производства идея стала преобладать в эволюции инструмента и оружия.

«Древнерусские кузнецы, изготавливая ножи, применяли пять разнообразных технологических приемов,  каждый из которых, так или иначе, отвечал техническому условию ножа».

Как мы помним их три, этих условий. А «трехслойка», «косая наварка»  или какие еще другие виды отвечают этим требованиям, но с некоторыми отличиями друг от друга. Трехслойка прочнее, но делать ее дольше. Косая наварка проще, производительнее, экономнее. Поэтому, выбирая между той или иной технологией, мастер всегда  чем-то руководствовался, что-то определяло его действия. И, чаще всего, это были условия – те рамки, в которых он работал. А рамки – это и наличия сырья и сегмент рынка, на который работал кузнец. Понятное дело, что получив заказ на сто штук ножей от монастыря, мастерская не будет заморачиваться с трехслойкой, а сделает клинки с «косой наваркой». Самый бедный крестьянин купит дешевый железный  клинок. А вот на дорогой нож уже нужна трехслойка или «торцевая наварка». Поэтому часто не мастер выбирал «технологический прием» изготовления ножа, а условия диктовали выбор технологии.

«Эти технологические приемы заключались в следующем:

А. Сварка лезвия из трех полос. В середине клинка проходила стальная полоса, по бокам железные полосы…обнаружена на 17 образцах из 63 исследованных (27%).

Б. Наварка на железную основу клинка ножа стального лезвия…на 28 образцах (44%).

В. Комбинированная сварка с изготовлением узорчатого обуха… 1 образец.

Г. Цементация железного клинка ножа... на 2 образцах.

Д. Цельностальные ножи… на 7 образцах.

Железные ножи 8 штук"

«Изготовление слоистого лезвия в середине которого проходит стальная полоса, - технически наиболее целесообразная операция, но в тоже время более трудоемкая и сложная. При таком строении нож приобретал наибольшую вязкость и упругость клинка и высокую твердость стального закаленного лезвия. Подобная конструкция лезвия позволяла пользоваться ножом до максимального стачивания всего клинка – сколько бы мы ни точили лезвие на острие всегда будет сталь».

Отметьте этот момент. Он важен в оценке целей изготовления клинков при других их конструкциях. Кстати, при не сквозной цементации получалась трехслойка наоборот – мягкая сердцевина и жесткие твердые обкладки. Затачивался такой клинок как обычный цельностальной.

«Основой древнерусской технологии изготовления режущего лезвия, которое у большинства древнерусский орудий труда и оружия было из основной рабочей частью, являлось сочетание в лезвии двух материалов – железа и стали путем соединения их сваркой».

«Технология изготовления ножа с наваркой стального лезвия была наиболее распространенной...Интересно изменяется технология во времени. В IX-X вв. городские ремесленники изготавливая ножи, применяли сравнительно сложную, трудоемкую технологию – сварка многослойного лезвия с последующей термической обработкой. Но в XI, и особенно в XII в. Эта технологния вытесняется более легкой, а следовательно менее трудоемкой наваркой стального лезвия, при которой значительно уменьшается стоимость ножа, но и несколько снижается его качество».

Тут следует отметить, что ничего более сложного в изготовлении трехслойного ножа не было. Сварка производилась в один прием, в результате чего из-под молота выходили сразу 2-4 заготовки  для клинков. Торцевая и косая наварки позволяли за одну сварочную операцию получить те же 2-4 и даже более заготовок. Дело скорее в экономии материала и большей возможностью работы с формой. Но тема эта настолько специфична и обширна, что ее нужно рассматривать в отдельной статье. Я остановлюсь только на некоторых моментах – целях кузнеца. А они очень разные, эти цели.

Кстати, взгляните на  картинку ниже.

«Перед нами самая типичная древнерусская технология изготовления качественного изделия сварка вязкой основы со стальным лезвием и последующая термическая обработка». Основное я выделил жирным шрифтом.

А теперь на эту, где показано строение японского меча. Да, и удивитесь тому, что строение древнего русского меча иногда было гораздо сложнее распиаренной японской катаны.

Та же конструкция качественного изделия из твердой и мягкой стали в различных вариантах. Хотя, это не удивительно, мастера делали так, как целесообразно в данных условиях. Поэтому часто очень сложно определить по форме, где и даже когда делался тот или иной клинок, если брать временной промежуток с X по XVII вв.

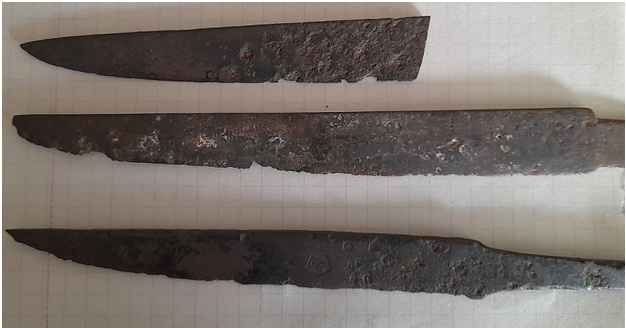

Взгляните на фото ниже и определите где русский клинок. Продвинутые могут угадать национальную принадлежность двух других. Два из трех сделаны в технике наварки стального лезвия. Найдите «цельностальной».

На фото старинные русский и два якутских клинка. Никакого дола на них нет.

Заглянем в Сеть, посмотрим  на продаваемые ножи из трехслойки. Вообще-то для увеличения продаж наши аборигены заменили русское слово «трехслойка» на нерусское – «ламинат». Звучит почти как «крутон», ведь, как говорят, «гренка не может стоить 8 долларов, а крутон может».

"Ламинированная сталь — это уникальное соединение нескольких сплавов. Совмещая металлы вместе, удается повысить эксплуатационные характеристики лезвия и придать ему особые свойства. Есть определенные традиции изготовления ножей из ламинатной стали. Так, центральную пластину обычно делают из высокоуглеродистого сплава, боковые стороны — из более мягкого материала".

Вроде все верно, но давайте посмотрим что же нам предлагают? Первый попавшийся нож в ценовой категории за 20 тыс руб.

«...ламинат из порошковой стали VANADIS-8 с твердостью 64 HRC, на обкладках - нержавеющая сталь 95Х18». Ищем другой у другого производителя с ценой за 30 тыс.

«Материал клинка: ламинированная сталь. В пакете ХВГ,ШХ-15, У10

Дальше роем:

«Клинок: трехслойный ламинат; середина сталь ШХ15 , обкладки нержавеющая сталь 40Х13; спуски прямые».

«Недорогие клинки из ламината, в состав которого входит – сердечник 9ХС сталь и обкладки с никелем в свяке с У10А и ШХ-15».

Теперь вернитесь в начало статьи, посмотрите три пункта-условия качественного клинка, взгляните на картинки с технологическими схемами лезвий мечей и сравните с современными изделиями.

Заметили разницу? Она проста – все современные трехслойки-ламинаты в подавляющем большинстве своем не имеют никакого смысла. Есть смыл только в сочетании «нержавейка-порошок» или «нержавейка-углеродка», но и в этом случае при применении популярных марок сталей не выполняется основная рабочая схема, о которой написано в учебниках: вязкая и твердая после термической обработки стали в клинке.

При закалке на высокую твердость, а это сейчас основной критерий продаж, применяемые стали имеют почти одинаковую хрупкость. Что ХВГ, что ШХ-15, что даже «нержа» 95Х18 в обкладках не придадут ножу дополнительной вязкости. Он будет почти таким же хрупким, как и сделанный из каждой стали в отдельности. Мы здесь можем выиграть только в коррозионной стойкости, но если так, то проще купить нож в 10 раз дешевле с клинком полностью из «нержавейки».

Понимают это наши производители? Конечно. Могут сделать иначе? Никогда! Дело в том, что нож с обкладками из Ст3 или 40Х никто не купит, будь тот нож хоть сто раз «правильным». Покупатель сейчас ведется только на модные марки сталей и на твердость.

С одного из сайтов по продаже ножей: «Так, центральную пластину обычно делают из высокоуглеродистого сплава, боковые стороны — из более мягкого материала» - это верно, но покупателю забыли сообщить, что после закалки и ХВГ и ШХ-15 и даже У10 (из нее вообще напильники делают) почти одинаково тверды и почти одинаково хрупки.  Загляните в любой учебник по термообработке и сравните. Или кто-то думает, что поставив на обкладки 65Г а в центр дорогой порошок и закалив клинок на 62 НRC он выиграет в вязкости? Тут даже может выйти так, что центральный слой будет иметь большую ударную вязкость, чем обкладки.

Сломанный нож из 65Г. Толщина 6 мм. Нож с наваркой лезвия так не сломать.

По этой причине бессмысленны по ряду свойств современные дамаски. Там свойства пакета определяются по правилу смеси, а не тупо складываются. Но по-другому не продать. А продавать, чтобы выжить на ножевом рынке, нужно много и желательно дорого. Быстро выяснив все потенциальные свойства дамаска, определив что нужно покупателю, многие мастера подались в «мозаику». А вот тут уже «рулит» не только мастерство и знания, но и пространственное мышление. Хотя не так давно ножи из «дикого» дамаска от известных мастеров за очень приличную цену можно было встретить в продаже.

Ножевой рынок один из самых, мягко говоря, «мифологизированных». Это отлично видно, если окунуться  в тему национальных ножей. Уж, какое великое разнообразие древнерусских ножей, но даже тут попытались вычленить и исказить историческую фактуру в угоду технологичности и маркетингу.

Как же должна выглядеть современная трехслойка в свете старинных технологий и целесообразности через призму удобства и надежности в эксплуатации?  Вот так: на обкладках вязкая «кастрюльная» незакаливающаяся нержа, в центре углеродка или нержавейка мертенситного класса. Знаете вы мастеров, кто делает такие клинки? Я нет. Вроде слышал об одном, но это неточно. Почему так никто не делает? А не продать. Покупатель вполне обходится одним из трех критериев качественного ножа – твердостью РК - условия жизни изменились. Изменились настолько, что произошла деградация не только клинков, но и рукоятей. Но об этом чуть позже, а пока об истории изменения ножа.

На рис. древненовгородские ножи.

Ниже фото современного ножа сделанного по традиционной  древнерусской технологии: косая наварка, всадной монтаж. Несмотря на невзрачный вид, отлично режет, быстро и просто затачивается – точить нужно с одной стороны просто приложив плоскостью к поверхности бруска. Неплохо работает по замороженным продуктам – нет опасности сломать. Недостатки – окисляется, ржавеет, выглядит несколько пугающе. Такой не продать.

( По просьбе читателей разбиваю материал на части. В следующей части речь пойдет о деталях старинных ножей, технологиях сборки, плюсах и минусах и об отличии всего этого от ножей современных).

Продолжение следует.

Как-то так сложилось, вернее принято считать, что клинки лучших ножей делаются из лучших сталей. Жаль, но  утверждение в корне не верно. Вообще.  Марка стали и свойства ножа могут не иметь между собой взаимной связи или, как модно говорить, корреляции.

Один из первых моментов, о которых старается упомянуть продавец или рассказчик о ножах – это сталь. Что мы слышим в рекламе ножей, если вычленить только эту тему? Обычно – ересь, не несущую никакой полезной информации.

«Эти ножи  из хирургической стали»… Красиво конечно звучит, сразу представляется доктор в белом окровавленном халате и расчлененка. Тут хочешь-не хочешь, а задумаешься о покупке, если есть мысль кого-то прирезать.

Что такое «хирургическая сталь»? Кто знает ответ?

Это собирательный образ «нержавеек», из которых делают хирургический инструмент, в том числе и режущий - скальпели. Скальпели изготавливают чаще всего из самой дешевой нержавейки, а это стали марок 40Х13 и 65Х13. Эти марки стали, особенно 65Х13 чаще всего используются для изготовления режущего инструмента повышенной коррозионной стойкости.

Повторюсь, это самая дешевая и распространенная «ножевая нержавейка». Слово «хирургическая» конечно придает ей некий шарм, но из нее делают еще много чего, поэтому обозвать ее можно любым подходящим словом. Вообще это неплохая сталь и у нее всего два недостатка – быстро тупится и гнется. Зато не ржавеет и дешева.

«Японские ножи из дамаской стали…». Слышали такое? Где Япония, а где Дамаск прикинули? Хотя чего не бывает, жаль, что японцы дамаском не увлекались – не до жиру им было.

Если вернуться к ножам, то окажется, что в словосочетании «японский дамаск» вообще нет никакой полезной информации. Японский - это как? Сделан в Японии или только вид такой?

Дамасская сталь… А это несомненно требует отдельной темы. Класс дамасских сталей настолько широк и часто настолько же бесполезен с современной точки зрения на трудозатраты-свойства, что словосочетание «дамасская сталь» сейчас сродни ну, скажем, словосочетанию  «фруктовый коктейль - думай что хочешь. Какие фрукты, сколько, в каком сочетании и т.п. – ничего не понятно.

«Специальная ножевая сталь». Специальных ножевых сталей нет вообще. Правда была в свое время одна, которую производили именно для холодного оружия – булат. Но сейчас это понятие настолько извратили, что если вы видите на ноже надпись: «булат», знайте, булатом там не пахнет. На булате не нужно ничего писать, он, как и дамаск имеет своеобразный рисунок на протравленной поверхности. Не всякий рисунок, а своеобразный. Умение разбираться в свойствах по узору булата – та еще наука.

Булат крупным планом. Современная работа.

Так что если вам предлагают купить нож из «настоящей булатной стали» смотрите на узор. Но и его в наше время уже подделывают.

«Ракетная сталь», «артиллерийская сталь» и всякие подобные названия в ножевой продукции, сами понимаете – выдумки продавцов.

«Гибкая, крепкая, стойкая» – тоже иногда проскакивает в рекламе. Это уже отсылка к свойствам. Можно добавить «блестящая», а что, вдруг пойдет?

«Порошковая сталь»…

Это, в последнее время, самая вкусная тема. Словосочетание «порошковая сталь» само по себе так же мало что говорит – это лишь способ ее получения, причем эти способы могут разительно отличаться друг от друга.

Более того, чтобы получить порошковую сталь, надо сначала получить обычную. А это значит, что «порошковая» по определению дороже.

Любая сталь состоит из зерен. При нагреве, особенно многократном до высоких температур, зерно металла начинает расти и прорастает даже через сварные швы. То есть, ковка изменяет изначальную структуру порошковой стали – растворяются и глобулизируются карбиды, растет и уплощается зерно, в итоге, чем больше мы куем, - если есть возможность ковать - тем больше порошковая сталь становится похожей на обычную того же состава.

Из-за роста зерна при нагреве  не имеют смысла дамаски со слоями больше сотни-полторы. При таком количестве слоев размер даже уплощенного зерна становится схож с размером слоя. Сталь начинает рафинироваться – выравнивается ее состав. Именно таким образом раньше и получали более-менее качественную сталь для холодного оружия. Сырцовую сталь несколько раз сваривали саму на себя и получали «уклад». Такую сталь археологи и коллекционеры часто путают с дамаском.

Фото уклада.

Что вам скажет словосочетание «мартеновская сталь»?

- Эти ножи из мартеновской стали…

А что? Неплохо звучит. Правда информации столько, сколько и в «порошковой».

Как-то хотел купить на рынке топор у мужика торгующим разным металлическим барахлом.

- Из чего топор?

- Из стали?

- Из какой?

- Из хорошей?

- Сталь какая?

- Советская. Сейчас такой не делают.

Так что тогда я узнал о существовании еще одной очень хорошей стали – «советской», как ни печально, канувшей в Лету. Похоже, секрет советской стали безвозвратно утерян.  Дарю идею. Пользуйтесь.

«Секретная сталь». Это вообще шедевр логики. Если вам попадется очень секретная сталь, отдайте ее на химический анализ и потом шантажируйте продавцов тем, что выдадите их «секрет».

«Клапанная сталь»…

Это вообще песня. Каждый, возможно, слышал басню про небывалый стойкости и остроты нож, который выковал из клапана…  да кто угодно: дед, сосед, деревенский кузнец, добрый самаритянин…

Но тут возникает вопрос: а нафига? Обычно клапана изготавливают из жаропрочной стали различных марок, например: 40Х9С2.

Зачем ковать клапана? Идите в магазин и купите готовую полосу – меньше шансов что испортите сталь в процессе ковки.  Но тут, будем честны, не во всякой деревне есть магазин сталей, а раздолбанной техники во всякой хватает.

«Кованая сталь»… Народ частенько делает стойку на это словосочетание. Ушлые мастера иногда набивают молотком на заводской полосе «следы ковки», чтобы заводскую полосу продать как кованую. И, самое интересное в том, что они никого не обманывают. Ковка – это вид пластической деформации. И какая разница, где и чем деформировали на горячую сталь – в прокатном стане между валками или в деревенской кузне молотком на наковальне? Ну, нет следов ковки после прокатного стана, однако если покупатель хочет – сделаем. Жаль, что покупатель не знает одного момента: после ковки молотком тоже не должно оставаться следов ковки. Для этого есть специальный кузнечный инструмент – гладилки. Ими выравнивают поверхность изделия, чтобы не возникало лишних  затрат на дальнейшую обработку.

Фото поковки

Более того, за неровности на поковке, в артелях, там, где разные операции делали разные мастера, могли и зарплаты лишить, а то и лицо начистить.

Покупая кованый нож у незнакомого мастера всегда имейте ввиду, что покупаете кота в мешке.  Дело в том, что некоторые марки стали имеют очень небольшой интервал ковочных температур. Выход из этого интервала грозит поломкой заготовки в худшем случае и микрорастрескиванием в лучшем. Так что еще неизвестно, улучшил кузнец свойства стали, придав ей некую структуризацию или ухудшил.

Где-то то ли читал, то ли слышал пафосный рассказ про ножи некоего кузнеца, которые после закалки, вынутые из закалочной среды еще некоторое время звенели на воздухе. Подано это было как некий замечательный феномен. Сталкивался и я с таким «фэномэном» лично, когда давным-давно в банной печи пытался отковать нож из напильника.  А однажды ко мне с таким вопросом обратился некий мастер: мол почему некоторые его клинки звенят после закалки?

А звенят они по одной причине  – происходит микрорастрескивание клинка, а именно наклепанных верхних слоев. Во время ковки в неправильном режиме произошел наклеп, а рекристализационный отжиг перед закалкой произведен не был, поэтому происходит коробление и растрескивание.  Во время закалки сталь и так испытывает большие напряжения, а в результате наклепа эти напряжения оказались сверхкритическими – сталь не выдержала и пошла трещинами.

Распад аустенита в мартенсит может продолжается еще некоторое время и после того, как клинок вынули из закалочной среды. Напряжения растут – сталь растрескивается и звенит. Глазом эти трещины могут быть и не видны, однако – это брак. Прочность такого клинка конечно ниже, чем просто выточенного из полосы. Вот вам и «кованый нож».

Здесь возникает вопрос: что считать кованым ножом? Ковка – это пластическая деформация в горячем состоянии – говорил выше. На заводе специально обученные люди уже отковали болванку в полосу по всем правилам. Зачем кузнецу ковать полосу из кругляка, а потом точить из нее нож, если можно сразу эту полосу купить? Разницы в свойствах, в лучшем случае никаких. В худшем – смотрите выше.

То есть, мастер взял пруток, отковал полосу, выточил из нее нож. В чем смысл сего действа?

На протяжении тысяч лет кованый нож имел в своем сечении клин. Обычно это клин по обуху и клин по плоскостям. Прямой обух встречается гораздо реже и часто это более поздние клинки. Хвостовик (черен) – тоже сужается к концу, а в сечении – это трапеция. То есть, сечение современного ножа совсем не похоже на сечение ножа старинного.

Рисунок из книги «Археология. Древняя Русь». Институт Археологии. Российская Академия Наук.

Почему нож сотни лет был клином, а в последние лет сто-двести сильно изменился? А потому что изменились технологии, сменился технологический уклад. Стали стало много - жалеть ее не нужно. И нож уже не залог выживания, а инструмент изредка необходимый без которого вполне можно и обойтись.

Странно, да? Чем меньше мы зависим от ножа, чем меньше им режем, тем больше их продается. Если еще лет двести-триста назад за всю свою жизнь человек владел одним-двумя-тремя ножами, то теперь на каждой кухне их чуть ли не десятки. А что ими резать, если даже хлеб в магазине уже нарезанный?  Нужны они в таком количестве? Нет, тем более что большая часть из того что продается – полное барахло даже по меркам жителя десятого века.

Читали «Приключения Тома Сойера…?»  Помните, как задержали человека по найденному на месте преступления ножу? Сразу опознали его нож. У каждого был свой нож, причем непохожий на другие. Более того, был так долго, что с этим предметом уже можно было безошибочно связать личность владельца.

А сейчас? Все ножи одинаково безлики, а в прошлом каждый старался придать своему ножу индивидуальность – рукоять расписывал или резал на ней что. Сейчас наоборот – покупают модель выпущенную тысячами экземпляров и этим гордятся. Да что завод,  иногда даже трудно по ножу назвать мастера, его изготовившего, если на клеймо не смотреть.  Очень редко ножи от мастеров легко узнаваемы. Хотя такие есть, не спорю. Не все так печально, хотя в погоне за покупателем потеряли многое.

Украшенный обух старинного кавказского клинка.

Итак, уже понятно, что подход к ножу еще вчера по историческим меркам отличался от сегодняшнего.  Более того большинство нормальных  клинков примерно до 17-18 века это клинки с наварным лезвием выполненные в той или иной технологии.

Клинок с косой наваркой лезвия.

Нож с клинком с торцевой наваркой. Современная работа.

Хотя чего мудрить с технологиями? Основная – это торцевая наварка с вариантами. К вариантам я отношу и косую, и V-образную, и, небольшой глубины, «врезную». Тут нужно оговориться, что все эти наварки можно делать разными способами. Однако, как говорят, где-то и аппендицит через жопу вырезают. Те же японцы до сих пор делают косую наварку, наваривая на каждый клинок кусочек стали. Однако что с них взять, японцы вообще странные люди. Хотя, если честно, это все от их бедности. Наши мастера за одну кузнечную сварку, если говорить о косой наварке, делали четыре клинка, а японец один. Причем европейцы могли делать клинки с такой наваркой любого размера вплоть до самых миниатюрных, а японцы только определенного. Тоже самое относится и к торцевой наварке.

Торцевая наварка на старинном клинке. Длина клинка 30 мм. Макс ширина 7 мм. Макс толщина 2 мм. Клин по обуху и плоскостям.

Посмотрите на фото и теперь, учитывая размеры клинка, прикиньте, как можно наварить на такой клинок стальную полоску, даже не полоску – тонюсенькую проволочку? Тем способом, каким делали японцы это сделать невозможно.

Косая наварка на миниатюрном клинке.

Да и фиг бы с ними с технологиями. Тут академики ученые в книжках ерунду пишут, а она потом по учебникам расходится. Пишут одно и тут же выкладывают рисунок, опровергающий их слова. И таких моментов в описании старинных технологий полно.

Сечение трехслойного ножа. Современная работа.  Обратите внимание на центральный слой. Он одинаков по толщине, хотя спуски клинка сделаны ковкой, а не срезаны на точиле. Незнание способа изготовления такого клинка привело к предположению, что в 10 веке были распространены технологии резания, которые потом исчезли вместе с инструментом.

На рисунке изображен пакет якобы предназначенный для трехслойного клинка как на фото выше или как на рис «б». Однако с таким пакетом это не получится. Вообще ничего не получится, потому как на режущую кромку выйдет мягкая сталь.

Вот что примерно получится, где черным цветом обозначена углеродистая сталь. Заметна разница с рисунком «б», правда? Как резать таким клинком не известно. Но это известная книга, от которой отталкиваются  в написании различных работ.

На этом фото ученый пытается получить трехслойку. Однако получится у него совсем не то, что представлено на рисунке справа.

Вот что выйдет. Никакого сварного шва у обуха не будет. А значит, все делалось по другой технологии.

Но даже очень продвинутые современные мастера могут ошибаться в определении старинных приемов изготовления клинков. Дело в том, что грань между одной и другой технологией очень тонка и отличить их зачастую можно только если знать куда смотреть.

Хотя про технологии лучше написать отдельную статью, а не засорять не всем нужной информацией рассуждения о высокотехнологичных, качественных, рассчитанных ведущими специалистами  и сделанных из специальной современной стали великолепного дизайна ножах. Тут такое дело, что одна информация цепляет другую и в какой–то момент понимаешь, что если не затормозишь, получится не статья, а книга. Поэтому вернемся к нашим сталям.

Почему информация о стали, из которой сделан клинок ножа, без соотношения ее с изготовителем бесполезна? Да потому, что сталь приобретает свои нужные нам свойства после термической обработки. Даже из мастеров не всякий сможет определить марку стали не повозившись с ней. А «на глаз» да еще и отожженную…  Термическая обработка влияет на свойства стали больше, чем ее химический состав. В отожженном состоянии все стали мягки – будь то самые лучшие порошковые или булат с дамаском. Такую сталь можно легко согнуть как обычную железку. То есть, свойства полосы отожженной стали приблизительно равны свойствам обычной полосы из СТ-3, причем последняя еще потверже может быть из-за нагартовки. Закалка придаст стали так любимую нами твердость, причем закалить одну и ту же сталь можно на разную твердость.

Почему сейчас существует погоня за твердостью в ущерб другим не менее необходимым свойствам клинка? Да потому, что нож перестал быть предметом для выживания. Он деградировал в инструмент для нарезки овощей пьяными мужиками где-то на природе. Утрирую, конечно, но очень часто даже самые дорогие охотничьи ножи только для того и применяются.

Приехала толпа охотников в хозяйство. Выпили по стопке за «удачную охоту»,  расставили номера, добыли зверя. И вот тут, обычно кто-то из местных, часто всегда один и тот же человек, быстренько разделывает добычу. Остальные смотрят – замерзли, руки пачкать неохота и вообще не умеют. В итоге почти все ножи остаются в ножнах, и достанут их только за столом, чтобы показать «а вот что у меня есть». Где-то у меня даже рассказ был на подобную тему.

Погоня за твердостью – это чистый маркетинг. Чтобы продать предмет, нужно выпячивать какое-то его свойство. Если продаваемый вами стиральный порошок с хлором, с важным видом гордо кричите что он с хлором. Если порошок  без хлора – выдавайте это за великое достижение.

Кажется еще  М.Твен сказал, что с помощью рекламы можно продать дохлую крысу. И великое множество таких крыс лежит  у нас в ящиках столов.

Нож  сейчас – это очень простая штука. Заточенная железка.  Если смотрели видео про заводское изготовление ножей, то понимаете о чем я. Штамп –бац – готова заготовка. Вжик-вжик – и спуски готовы, остается только рукоять прилепить. К вечеру склад завален. Как продать вот это все, когда у каждого дома уже и так по десятку ножей есть?

А вот тут уже каждый производитель изгаляется как может. Кто-то полирует в зеркало, кто-то берет «идеальной геометрией», кто-то вешает на уши лапшу. А лапша бывает очень удобоваримая.

Я еще начинал в те времена, когда народ на форумах подумывал, как бы это узнать, какой нож лучше. Спорили, чертили чертежи приспособ, искали материалы и остановились, в конце концов, на канате. Придумали, значит, эдакий канатный тест – какой нож больше резов сделает, тот, получается и лучше.

И вот этот самый тупой и бесполезный тест, эта несусветная  глупость докочевала спокойно до нынешних времен и продолжает жить. Почему глупость? Объясняю.

Но сначала русская-народная сказочка.

Увидал чёрт, как баба обед готовит, и спрашивает:

-- Скажи, баба, в чём твой главный секрет?

-- А чтобы нож был острым. Тупым ножом и капусту в щи не покрошишь.

Обрадовался чёрт, схватил точило и уволок.

-- Я тебе стряпать помешаю!

Притупился у бабы нож, а точила нет. Взяла баба старый сапог: ширк-ширк по подмётке -- нож острей острого.

Схватил чёрт сапоги, что в доме были, и тож уволок.

-- Ходите, дед с бабой, в лаптях!

А баба, как нож притупился, взяла глиняную миску: ширк-ширк по донышку -- нож острей острого.

Чёрт осерчал, похватал миски, крынки да горшки и все как есть уволок.

-- Вари, баба, в чугуне, ешь с деревянной миски, а ножа точить не смей!

А баба к печке подошла: ширк-ширк по шестку -- нож острей острого.

Подступился было чёрт к печке, да только пуп надорвал. С тем и прочь ушёл, понял, что не совладать ему с бабой.

Короче, если бы у бабки был нож победитель в соревновании по резке канатов, черт бабку уделал бы сразу. То есть, помимо износостойкости – стойкости к абразивному износу нож должен иметь способность к восстановлению режущей кромки.

Соревнование по резке каната это как если бы в «Формуле-1» гонка продолжалась  только до первой заправки или первой смены резины - кто встал, тот и проиграл.

Более того, нож победивший на канатах может быть вообще не пригоден к длительной эксплуатации  или эксплуатации в сложных условиях.

Так  зачем клинку нужна твердость?

При резании режущая кромка ножа в результате работы подвергается истиранию и абразивному износу. Абразивный износ измеряется объемом V материала сошлифованного с единицы поверхности данным абразивом за единицу времени в данных условиях.

Существует определенная связь между износом V  и микротвердостью H материала. Износ хрупких материалов, (а закаленная кромка ножа особенно для соревнований по резке каната материал хрупкий), обратно пропорционален квадрату их твердости.

То есть, износ тем меньше, чем больше твердость. А это значит, что закаленным на большую твердость клинком можно сделать больше резов.

И все бы хорошо, но чем тверже сталь, тем она хрупче. Заключительной операцией термической обработки стали после закалки является отпуск, в результате которого уменьшается избыточная твердость и хрупкость. На простейшем графике прекрасно видно как с уменьшением твердости растет пластичность.

То есть, нож  для резки канатов желательно не отпускать вообще. Да, он будет очень хрупким, однако нам главное результат – победа в тестах, которая увеличит продажи других ножей, с другой термообработкой.

Сопротивляемость абразивному износу это не только польза, но зачастую и вред.

Обвальщики на мясокомбинатах, как та бабка, в любой момент сами могут подточить свой нож – у каждого имеется под рукой мусат. Если нож нельзя быстро заточить в полевых условиях самостоятельно – это уже существенный недостаток на грани фола. Кто возьмет в сложное путешествие нож, который для заточки надо везти в мастерскую? На тех же сложных многодневных  автогонках автомобили чинятся в полевых условиях. Только вот с полевыми условиями у нас сейчас туго – все в шаговой доступности, поэтому твердость – не помеха.

Излишняя твердость, а считай хрупкость, страшна не только режущей кромке, часто очень твердые ножи ломаются и, сами понимаете, чем это может грозить в сложных условиях в оторванности от цивилизации. Однажды такой нож сломали об канат на соревнованиях по их рубке.

Конечно, мастера ищут выходы из положения и один из них – зонная закалка. То есть, закаливается лезвие, а обух остается вязким. Только этот прием не для массового производства, и заводских ножей с такой закалкой вы не найдете.

То есть, рабочий нож – это баланс между твердостью и вязкостью стали. Древние мастера, зная о свойствах стали, придумали трехслойные и пятислойные ножи, где центральный твердый слой держали вязкие обкладки менее углеродистой стали. Сломать такой нож пополам – почти невозможно. Согнуть – да, сломать – сложно. Даже если треснет центральный слой, нож останется работоспособным.

Позже перешли к более экономичным и более производительным способам изготовления клинков с помощью торцевой и ее производной – косой наварки лезвия. Оба этих способа давали твердое лезвие и вязкий обух. А косая наварка позволяла быстро и беспроблемно заточить клинок на любой ровной поверхности – нож точился с одной – мягкой – стороны.

Если бы меня спросили, какой нож из какой стали я взял бы в многодневный поход, не задумываясь ответил, что сделанный по технологиям 10-12 века, а не  современный магазинный.

Только вот такие ножи сейчас не продашь,  да и в заводских условиях делать их проблематично – не технологично. Однако такие ножи работают у меня несколько лет и ими доволен.

Косую наварку может освоить любой за полдня, но как продать?

Старинный якутский клинок предположительно 16-18 вв с косой наваркой лезвия.

Попользовав такие ножи, скажу, что они, несомненно, хороши. Прекрасно режут, точить одно удовольствие. Сломать нельзя. Дешевы – потерять не жалко. Могли бы, наверное, мастера и подобрать «продажное» сочетание  сталей,  даже нержавеющих. Но париться не хотят, зачем, если можно вешать лапшу про супертвердые клинки. Вообще возникла парадоксальная тенденция, чем меньше ножами режут, чем меньше их используют в быту, тем больше гоняются за износостойкостью.  Хотя кто скажет, сколько живут такие ножи? У меня есть несколько клинков века 14-го, с торцевой наваркой лезвия, так могу их восстановить  и они еще послужат.

На фото степени износа "мягких" клинков современных ножей. Снизу вверх: слабый, средний, большой.

Износ на старинных клинках в том же порядке.

Сейчас мы в ножевом деле настолько далеко ушли от целесообразности, что не знаем для чего служили те или иные его части. Я уже много писал про долы, но дополню тот рассказ вот таким фото клинка из своей коллекции. Скажете опять дол для красоты?

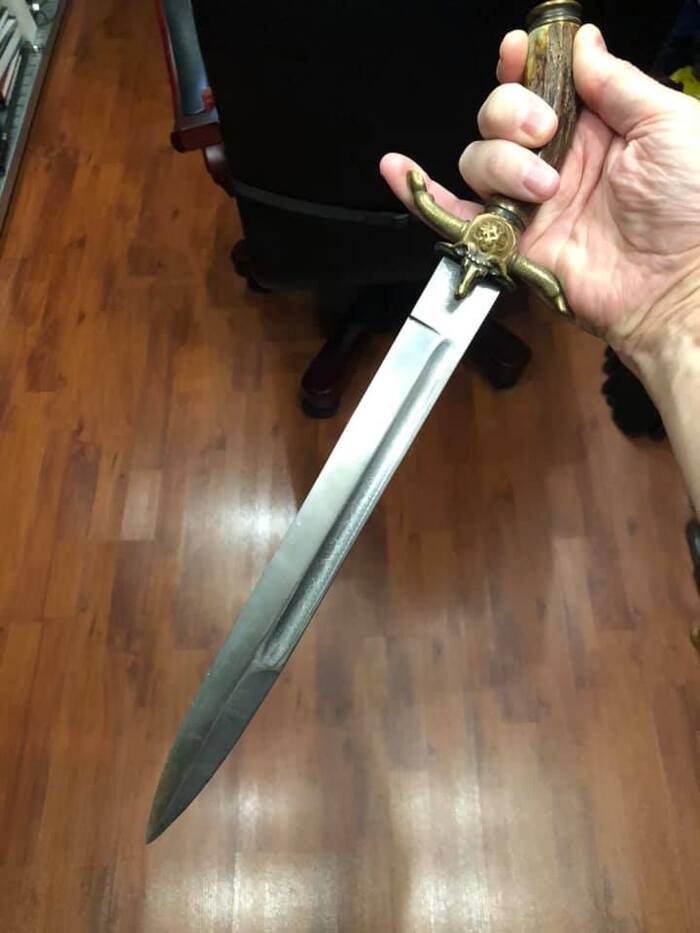

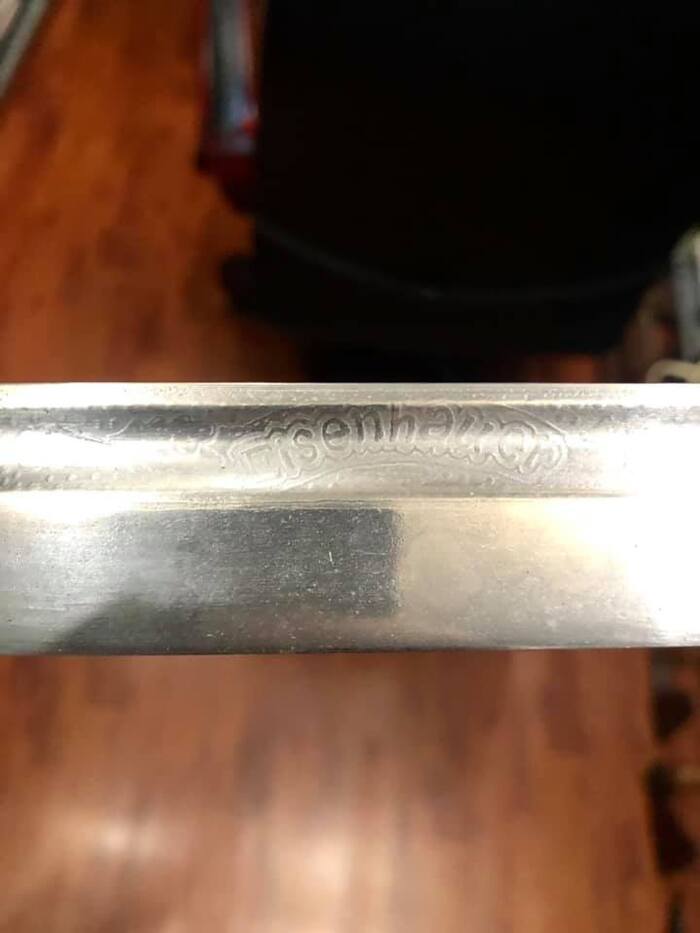

Старинные клинки с долами. Кавказ. Район Пятигорска. Обратите на размер маленького и место расположения дола.

Устройство  старого ножа тоже несколько отличается от современного.  Современный  в подавляющем большинстве случаев – это всадной или пластинчатый монтаж (фултанг). Старый нож – это всадной или сквозной монтаж – ну, жалко было тратить железо на рукоять. Да и смысла особого нет – и так все достаточно прочно, если сделать правильно.

Посмотрите на эти довольно дорогие русские ножи из кургана. Торцевая наварка лезвия, наваренная кузнечной сваркой гарда, сквозной монтаж с кольцом под темляк.

Это очень распространенная форма и способ монтажа клинка. Когда вы видели такой нож последний раз? А никогда. Ножи русские, довольно типичные, но на выставках-продажах под названием «русский нож» вы увидите нечто другое. Почему? Да потому что сейчас делать такое – не технологично. Гораздо проще выточить из полосы клинок и насадить его на рукоять через сделанную в Китае латунную пустотелую гарду.

Аутентичного русского ножа без клинка трехслойки или без какой-либо наварки – не бывает. Да, много встречается  и дешевого «уклада», но это не гомогенка, закаленная целиком.

Неплохо сохранившийся клинок от дорогого русского ножа. Курган. Не позднее 14 в. Торцевая наварка лезвия. Дополнительная стальная вставка по сечению клинка. Клинок 170*21*4,6 в обухе у хвостовика. Хвостовик 110. Сечение - клин. По обуху легкий клин.

Складные ножи. Здесь произошло усложнение конструкции в ущерб прочности и ремонтопригодности. Современные складники требуют тщательного ухода, смазки, зато складываются и раскладываются просто замечательно. Но, любой подшипник – это лишний узел, который может сломаться в любой момент. Недаром на «Алиэкспрессе» столько деталей к складным ножам. Купил такой нож и будешь постоянным покупателем запчастей к нему.

Как-то решил сделать складник сам из своей стали. Сварил, раскатал, сделал. О резе говорить нечего – к булату претензий нет, но я делал упор на технологичность и прочность, поэтому в ноже у меня оказалось всего два болта (правда, булатных), хотя мог бы даже одним обойтись.

Первый в мире и единственный полностью булатный складной нож (винты тоже из булата).

Разрубил доску, а потом в нее другой доской забил нож.  И ничего – все работает. (Видео есть в Сети).

А почему? Да потому что не технологично это – делать болты из качественной стали, а потом их еще и термичить. Проще заказать в Китае взаимозаменяемые расходники и собрать конструктор. Будет не так прочно, зато складывается и раскладывается легким движением руки, жаль, что часто недолго.

Знаете, что есть немало мастеров, изготавливающих  для дорогих складников другие клинки? То есть, даже у меня заказывают клинки на уже купленные складные ножи. Старые выкидывают, а вставляют новые от мастеров. И это при изначально немалой цене ножа.

Массовый нож со сменой технического уклада потерял прагматизм, потерял шарм,  сакральность и индивидуальность.  Хотя остались традиционные национальные ножи. О них тоже понаписали много всякой ерунды, но это уже тема следующих статей.

Продолжение следует.
