Музыка без проводов
Одним хорошим осенним вечером я, слушая музыку на своей аудиосистеме 2.1 Microlab, я размышлял на тему того что было бы не плохо, если добавить в него функцию блютуз (к слову, USB и SD разъёмы там присутствовали, а вот Bluetooth нет....) И это не очень удобно, т.к. постоянно приходится подключать провод к ноутбуку.
Решено! Заказал Bluetooth модуль MH-M18 (К слову, это был мой первый заказ электроники на этом сайте)
Был удивлён тем, на сколько он мелкий)
После получения, я вооружился паяльником, и начал творить, как художник кисточкой, как писатель пером😊😊
На нашей плате имеется 6 подписанных контактов (и четыре неподписанные)
Мне пригодились лишь некоторые из них.
L, R - Это выход нашего модуля. Эти два контакта я запаял на вход усилителя нашего сабвуфера
GND - Это масса, земля, минус (кто как называет) в общем к этому контакту паяется минус с источника питания, а так же этот контакт припаял к плате усилителя, тоже к минусовму контаку GND.
VCC - это плюс питания, его паяем к плюсовом выводу питающего источника.
Mute и Key не задействованы.
К слову, об источнике питания.
В качестве такового был выбран запядный блок от смартфона, (5 Вольт можно было взять конечно же с USB разьма, но в таком случае пришлось бы снимать переднюю панель, которая с завода, приклеена на клей)

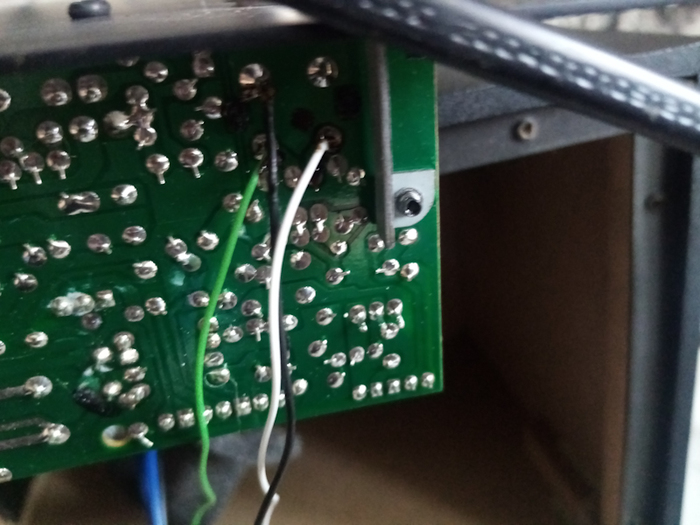

Для того что бы вся эта ерунда не болталась в воздухе, блок питания, вместе с модулем были приклеены с помощью скотча к боковой стенке. Выглядит это конечно не очень, но ничего страшного. Все равно не на виду. В завершении поста прикладываю еще пару фоток, и видео
