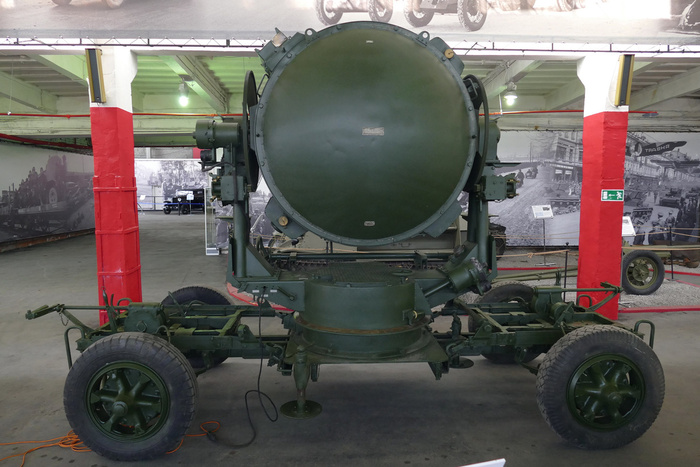

Рассказ о немецком зенитном прожекторе 150 cm Flakscheinwerfer 34

Борьба с воздушными целями стала актуальной еще до начала Второй мировой войны. Развитие самолетов, а также дирижаблей, которые использовались как для разведки, так и для нанесения ударов по тем, кто внизу, спровоцировало создание средств ПВО. К ним относились не только орудия, которые непосредственно вели огонь по выявленным целям. Требовались и средства для обнаружения воздушных целей, включая и темное время суток. В их числе оказались средства наблюдения, среди которых самыми известными стали прожектора.

Ныне зенитные прожекторные установки времен Великой Отечественной войны являются большой редкостью. Касается это как отечественных прожекторов, так и зарубежных. Тем не менее, в музеях они появляются, включая и те экземпляры, которые восстановили в отечественных мастерских. Один такой прожектор был восстановлен в прошлом году, а сейчас его можно видеть на выставке "Моторы Войны". Речь идет о зенитном прожекторе 150 cm Flakscheinwerfer 34, основе немецкой системы ПВО в годы Второй мировой войны.

В Германии вопрос создания зенитных прожекторов был поднят еще в 1913 году. Первые опыты создания зенитных прожекторов привели к разработки моделей с диаметром зеркала 60 и 90 см. Впрочем, как показала практика, этого было маловато. Поэтому в 1916 году на свет появился зенитный прожектор диаметром зеркала 110 см, а затем и 200 см. Наиболее массовым стала модель Scheinwerfer Flak-G 110/17. Она была полустационарной, на небольшие дистанции перевозилась на маленьких колесиках.

После окончания Первой мировой войны кайзеровское наследство перекочевало в рейхсвер. В принципе, имевшихся на вооружении рейсвера прожекторов хватало для того, чтобы эффективно бороться против тогдашней авиации. Луч от 110 cm Scheinwerfer (Sw.) эффективно подсвечивал цели на высоте 4 километров. Вместе с тем, постепенно требования к зенитным прожекторам росли, как и характеристики зенитных орудий. Появление 88-мм зенитного орудия Flak 18 спровоцировало запуск работ по новому прожектору.

При создании нового прожектора в полной мере учитывались характеристики, а также конструктивные особенности 8.8 cm Flak 18. Это означало, что луч прожектора должен был "добивать" до высоты 10 км. В результате было принято решение о том, что диаметр зеркала составит 150 см, то есть получилось что-то среднее между предшественниками. Кроме того, учитывалась необходимость повышения мобильности прожектора, а также, совершенно внезапно, унификации по некоторым узлам с зенитным орудием.

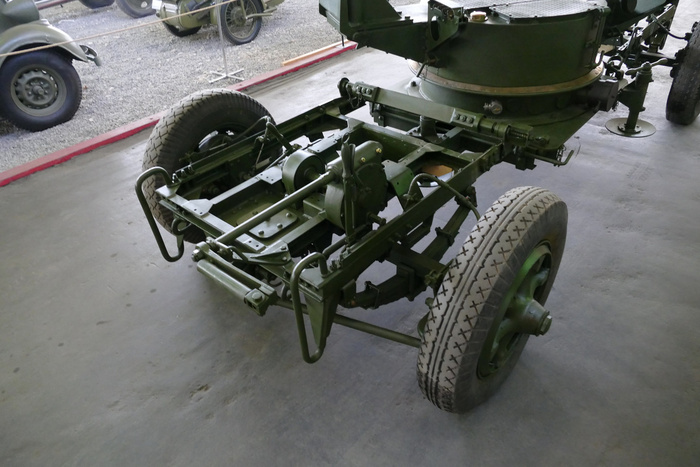

В результате на свет появился прожектор, получивший обозначение 150 cm Flakscheinwerfer 34. Его разработчиком была Siemens-Schuckert GmbH. Концептуально он не сильно отличался от предшествующей разработки, но был куда мощнее. Максимальная дальность действия луча прожектора составляла 10 километров, а если прожектор светил под углом 90 градусов, то дистанция возрастала до 12 километров. Не менее важным моментом стало то, что мобильность 150 cm SW 34, так его называли сокращенно, выросла. Основание прожектора крепилось к 1-осным тележкам Sd.Ah.102, унифицированным с 8.8 cm Flak 18.

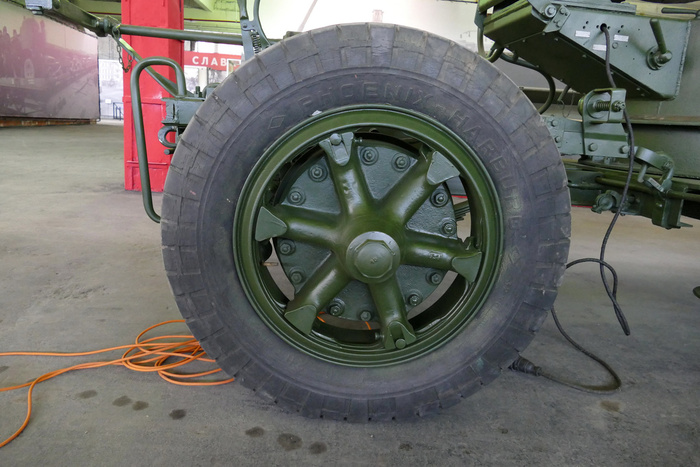

Одновременно с прожектором унифицировался и генератор, который возился вместе с ним. Обозначавшийся как Maschinensatz 33, он выдавал мощность 24 киловатта, а также напряжение 110 вольт. Аналогично 150 cm SW 34, генератор крепился на таких же тележках Sd.Ah.102. Помимо прожектора, Maschinensatz 33 применялся с рядом других устройств, например, со звукоулавливающей станцией. Действовали они совместно с прожекторами, так что такая унификация выглядела вполне логичным шагом. За счет наличия длинного кабеля генератор можно было разметить на дистанции до 200 метров от прожектора.

В серию 150 cm Flakscheinwerfer 34 пошли в том же 1935 году. Их сводили в батареи, каждая из которых имела на вооружении 9 прожекторов. В дальнейшем их число увеличили до 16. Непосредственно 150 cm Flakscheinwerfer 34 изготовили 2214 штук, что сделало его самым массовым прожектором немецкой армии начального периода Второй мировой войны. Производили их такие фирмы, как Siemens, Bodenbach Zeiss, Jena, а также AEG. Прожектор, который является героем данного материала, был выпущен AEG в 1937 году.

Следует отметить, что по ходу производства прожектор прошел модернизацию. Улучшенная версия известна под обозначением 150 cm Flakscheinwerfer 37. Определить его можно по тележкам Sd.Ah.104. Ввели их одновременно на доработанном зенитном орудии 8.8 cm FLak 37, то есть снова речь шла об унификации. Впрочем, имелись и другие отличия. 150 cm Flakscheinwerfer 37 имел увеличенную мощность источника света, за счет чего дальность работы выросла до 12 километров, а максимальная дальность достигла 15 километров. Изменился и генератор, получивший обозначение Maschinensatz 37. Этих прожекторов выпустили заметно больше - 5097 штук.

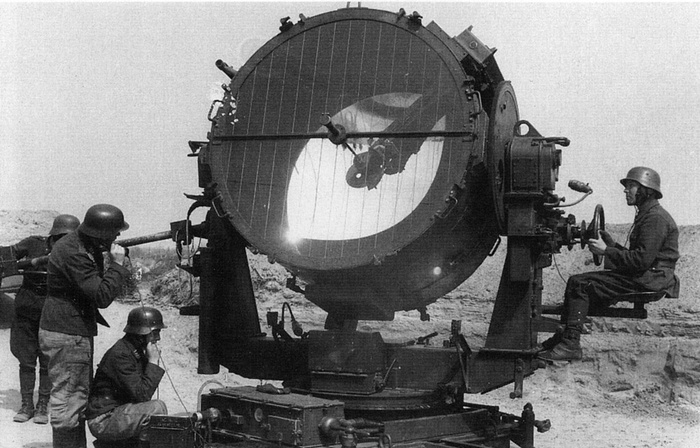

150-сантиметровые прожекторы стали основой немецкой ПВО, как на фронте, так и в тылу. Каждый такой прожектор мог контролировать зону радиусом 5 километров. На прожектор могло монтироваться дополнительное оборудование, включая "шторки". С их помощью можно было передавать сообщения, используя азбуку Морзе. Впрочем, основной задачей для 150 cm Flakscheinwerfer 34 была борьба с вражеской авиацией.

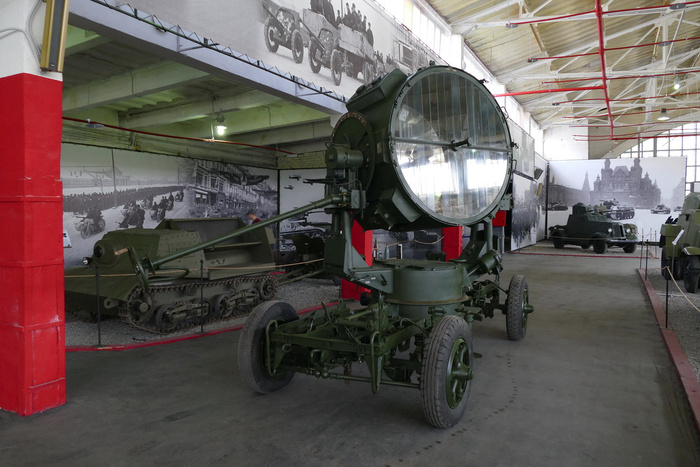

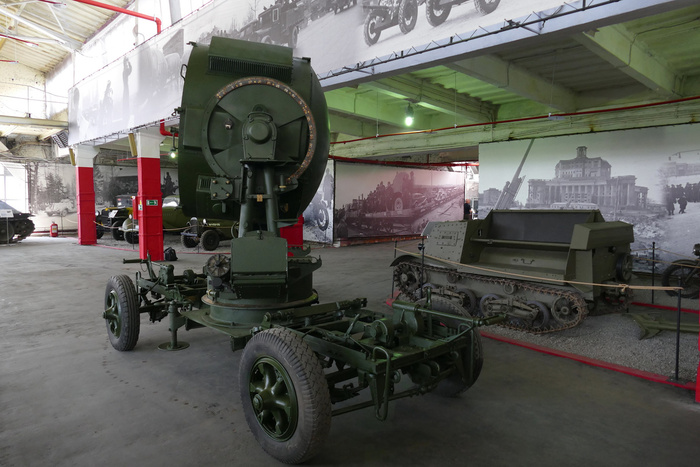

Ныне известно где-то с десяток таких прожекторов обоих типов, разбросанных по всему миру. Полностью комплектных из них где-то 1-2 штуки, некоторые сохранились только в виде прожектора, то есть даже без съемных тележек. До недавнего времени в России не было ни одного 150 cm Flakscheinwerfer 34/37. Ныне у нас два образца таких прожекторов, оба появились благодаря коллекционеру Вячеслав Лен. В начале 2011 года появился полностью комплектный образец, 1939 года, изготовленный Siemens, вместе с ним прибыл и генератор Maschinensatz 33.

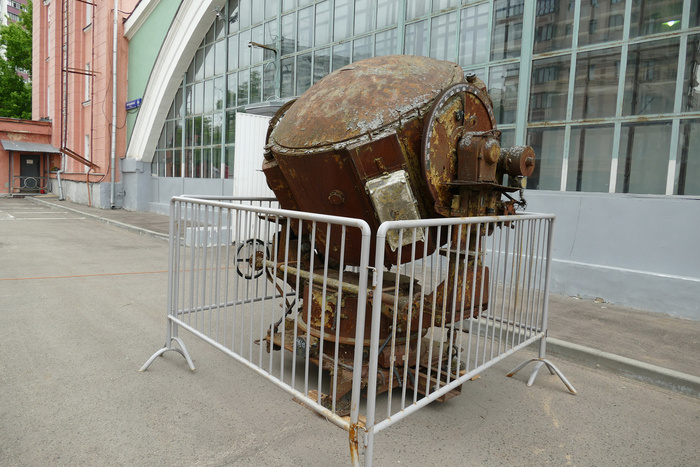

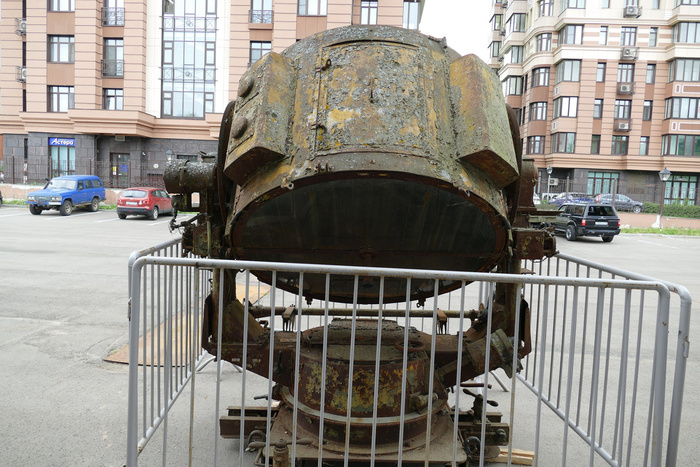

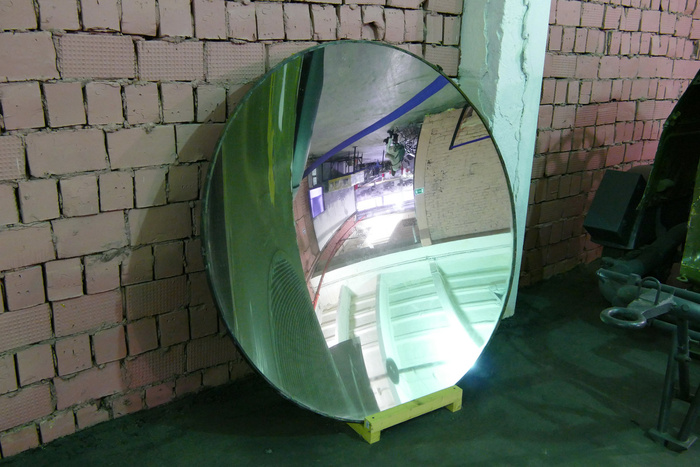

Образец, о котором идет речь, появился позже, его судьба была не такой счастливой. В принципе, он дожил до наших дней более-менее комплектным, но весьма подуставшим. То есть требовался приличный объем реставрационных работ. Вместе с ним имелось запасное зеркало. Сам же прожектор некоторое время также экспонировался на выставке, после чего отправился на реставрацию.

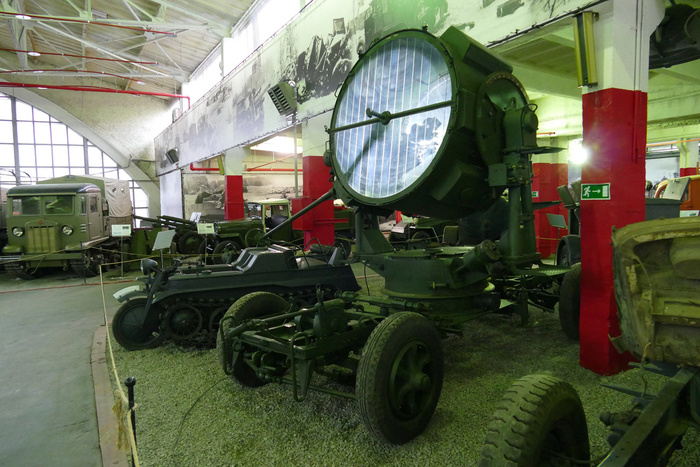

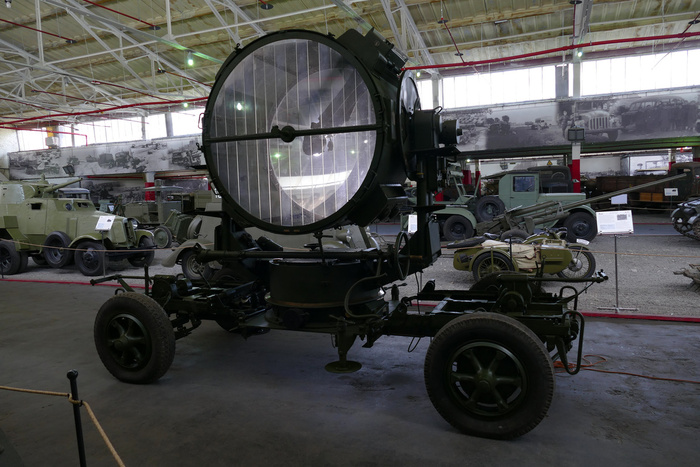

Надо сказать, что за счет вполне комплектного состояния 150 cm Flakscheinwerfer 34 удалось восстановить в оригинальной конфигурации. Единственным расхождением с оригинальной комплектацией стал источник освещения. При штатном источнике прожектор будет гореть не сильно долго, зато так, что с близкой дистанции может запросто ослепить. Поэтому, для имитации, установлена обычная лампа. Для демонстрации работы прожектора этого вполне достаточно.

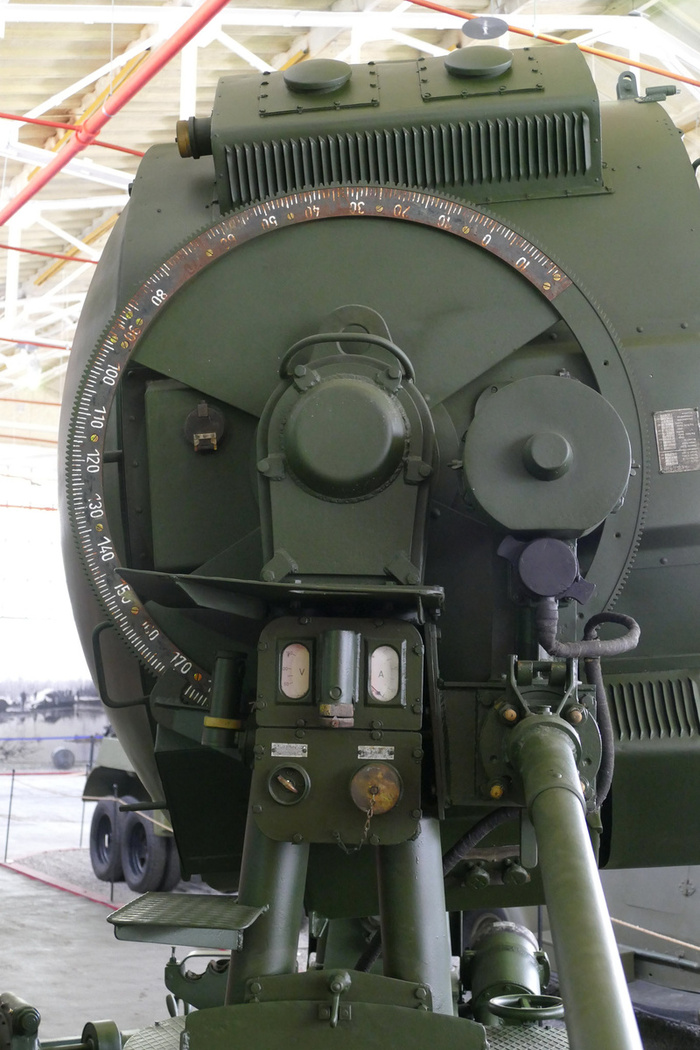

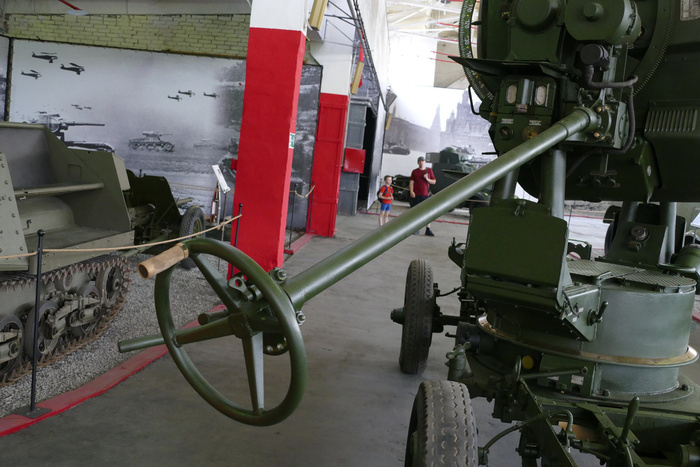

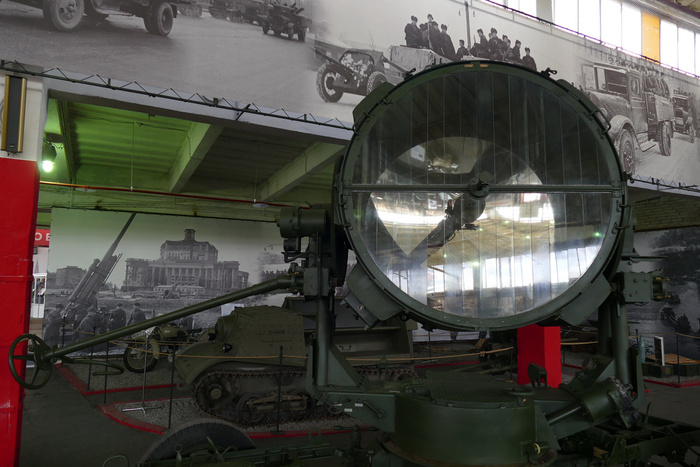

В ходе реставрации удалось восстановить и механизмы наводки прожектора. Они у него довольно хитрые, похожая система использовалась и на 110 cm Scheinwerfer (Sw.). Она предполагала использование выносных маховиков системы наводки, за счет чего прожектором можно было управлять даже с колес. Да и в обычных условиях гораздо проще находиться немного поодаль, чтобы мощный поток света не мешал расчету наводить прожектор точно на цель.

Следует отметить, что указанные максимальные значения дальности сопровождения цели несколько различались с практическими данными. На практике рабочая высота уверенного захвата целей потоком света составляла 4 километра, а дистанция уверенного освещения наземных целей - до 8 километров. Что тоже очень прилично на то время. Кроме того, прожектор отличался очень высокой маневренностью с точки зрения наводки. Его рабочий диапазон наводки по вертикали составлял от -12 до +102 градусов.
