От создателя Гагарина и Мегатрона, новый, не побоюсь этого слова шедевр часового дизайна "Молния - Терминатор"!
1/4
Карманные часы Молния - Терминатор
Источником вдохновения подтолкнувшим меня к созданию этой модели карманных часов стали всем известные, культовые часы "Электроника - 1", прозванные коллекционерами Терминатором. Мне оставалось лишь найти подходящего донора с LED-индикатором и как-то засунуть его в корпус от Молнии. Сама сборка часов выполнена в лучших традициях отечественного гетто-моддинга, с использованием только ручного инструмента)))
Не скажу что эту работу я выполнил вот прямо на изи, но имеющийся предыдущий опыт работы над Мегатроном позволил мне применить некоторые придуманные ранее технические решения, позволяющие инсталировать электронные механизмы в корпуса карманных часов данного калибра.
Самым сложным в этом проекте пожалуй была подгонка минерального стекла и безеля часов друг к другу. Стекло имело несколько больший диаметр и было толще оригинального, поэтому мне пришлось перетачивать дримелем внутренний профиль безеля и уменьшать диаметр стекла. Это было долго и нудно. А в качестве бонуса за свой многочасовой самоотверженный труд я получил стеклянную крошку прилетевшую мне в правый глаз. Но зато мне абсолютно не стыдно показать вам результат своей работы. На мой взгляд, получившаяся поделка смотрится даже лучше чем Мегатрон. И цвет индикатора прикольный и экран не так сильно перегружен лишней информацией.
Очень интересная просьба поступила от читателя Рашида . Он попросил рассказать об удивительном аппарате 1958 года - радиокомбайне «Юность». В интернете часто встречается фотография этого аппарата, но описания очень скудные.
Несколько слов о том, благодаря какой системе родился этот замечательный аппарат. В СССР старались массово привить детям любовь к творчеству. Среди множества направлений детского творчества, особенно было популярно радиолюбительство. Кружки были в школах, при Дворцах Пионеров, ДОСААФ и пр. Творческие успехи коллектива радиокружка напрямую зависело от шефов- предприятия, которое выделяет деньги на закупку деталей и материалов. В этом отношении самыми богатыми были кружки в ПТУ (ремесленные училища), т.к. они всегда готовили специалистов для конкретных предприятий, которые не жалели средств для своих будущих работников.
Для большей популяризации радиолюбительства в масштабах страны, ежегодно устраивали конкурсы по линии ДОСААФ с щедрыми призами.
В 50х годах, в ремесленном училище №12, города Подольска, кружок радиолюбителей возглавлял большой энтузиаст радио, Владимир Николаевич Брожека. Он не ограничивался преподаванием ребятам азов радиоэлектроники, а ставил ученикам задачу-максимум: изготовить полноценный радиокомбайн.
В те года, по всему миру были популярны такие комбинированные аппараты. Выпускались они и на советских радиозаводах. Цена на радиокомбайны была высокой, поэтому их чаще всего покупали ДК, профилактории и Дома Отдыха.
Первые два радиокомбайна, собранные учениками Владимира Николаевича, большого успеха не имели. К изготовлению третьего радиокомбайна подошли более ответственно и результат не заставил себя ждать: радиокомбайн стал сначала победителем городской выставки, потом областной, а потом и всесоюзной.
В 1958 году, в Брюсселе, проходила грандиозная всемирная выставка в честь Дня независимости Бельгии.
Для советской экспозиции был выделен огромный павильон.
На выставке был отдельный тематический павильон «Профессиональное образование», куда и попал радиокомбайн Подольских ПТУшников. Надо отметить, что экспозиция СССР, в этом павильоне, была очень обширной. Тут была действующая модель прокатного стана, изготовленная ребятами из ремесленного училища №1 города Сталинграда, и действующая модель турбины ГЭС, сделанная учениками ремесленного училища №22 г. Сызрани и много других интересных экспонатов.
Международное жюри приняло решение наградить, участников выставки "Профессиональное образование", в 18 номинациях. Экспонаты советских ПТУшников заняли призовые места в 16 номинациях. Радиокомбайн «Юность» удостоился серебряной медали.
Теперь о конструкции радиокомбайна. Над созданием аппарата трудилась, под руководством Владимира Николаевича, целая команда учащихся ремесленного училища: Юрий Цыплаков, Лев Печников, Анатолий Демченко, Владимир Морозов.
Точно известно, что за основу был взят телевизор «Рубин» 1956 года.
Магнитофонная панель «Днепр-9».
Радиоприемник первого класса «Люкс».
Вот какой конструкции был электропроигрыватель с чейнджером на 10 пластинок- неизвестно. Советские радиозаводы тогда ЭПУ с чейнджером не выпускали.
После Выставки в Брюсселе радиокомбайн вернулся обратно в училище. Позже ребята поменяли в нем магнитофонную панель на более современную, от магнитофона «Комета». Электропроигрыватель с чейнджером тоже заменили на II-ЭПУ-40.
Теперь этот радиокомбайн "Юность" хранится в "Музее Профтехобразования", г. Подольск, усадьба «Ивановское».
Начинаем рабочую неделю с нового экспоната в виртуальном музее советской бытовой техники. Сегодня снова порция самоделок. Начнем с такого мультиметра:
Делал мой дед. Изготовлен в корпусе электронного термометра (Ретропонедельник №34. Термометр ТПЭМ-1) Решение, для того времени неплохое - полноразмерный тестер (вроде Ц20) таскать с собой не хочется, он заметно крупнее. Да и точность часто не нужна, найти обрыв или наличие напряжения.
Внутри есть бумажка со схемой. Это хорошая практика, часто разбираешь свое изделие 10 летней давности и ничего не понимаешь.
Вот еще творение моего деда - он плел корзины. Помню, в лес ходили всегда с корзинами - они легкие, не преют и вместительные.
Про следующий предмет ничего не известно. По-видимому, это радиоприемник, о чем говорит магнитная антенна. Вероятно - с фиксированной настройкой. Крылатовка - это деревня в свердловской области, где была шахта.

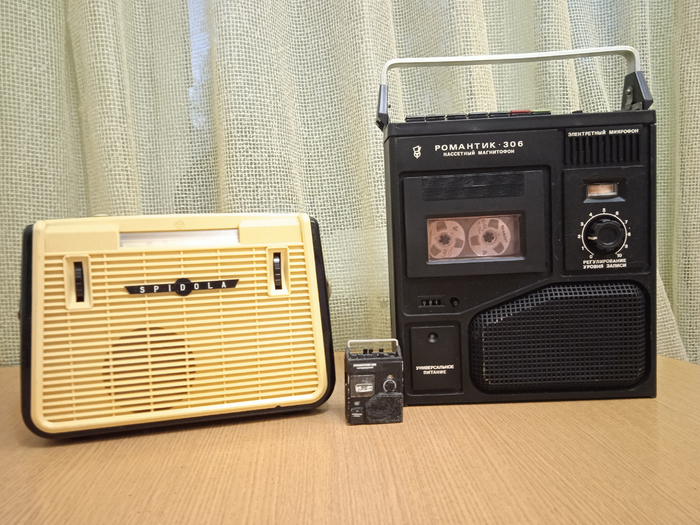

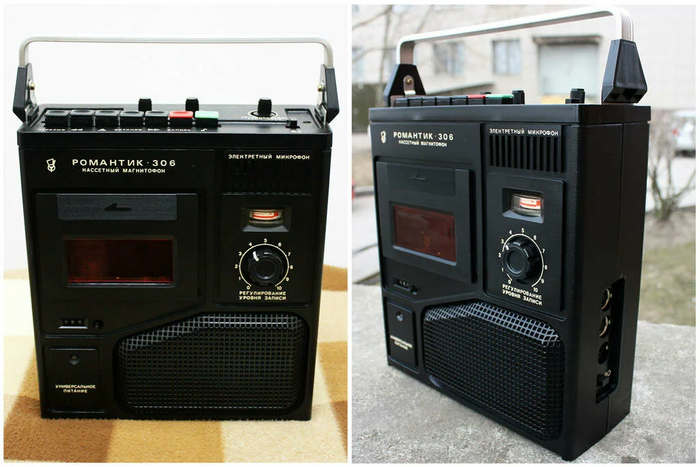

Давным–давно, мне пришла идея сделать мини копию легендарного кассетного магнитофона нашей молодости - «Романтик-306». Причём не сувенирную копию, а действующую. Конечно же, я даже и не мечтал изготовить микро лентопротяжный механизм. Это превратилось бы в бессмысленное и очень дорогое мучение. Начинка однозначно электронная, но органы управления хотелось сделать максимально функциональными.
Было перепробовано десяток вариантов конструкции, но все они не удовлетворяли. Ровно пять лет назад, наконец то, нашлось решение и была собрана электронная часть будущей мини копии. Размеры корпуса пришлось подбирать исходя из минимальных размеров начинки. Корпус изготовил из подручных материалов.

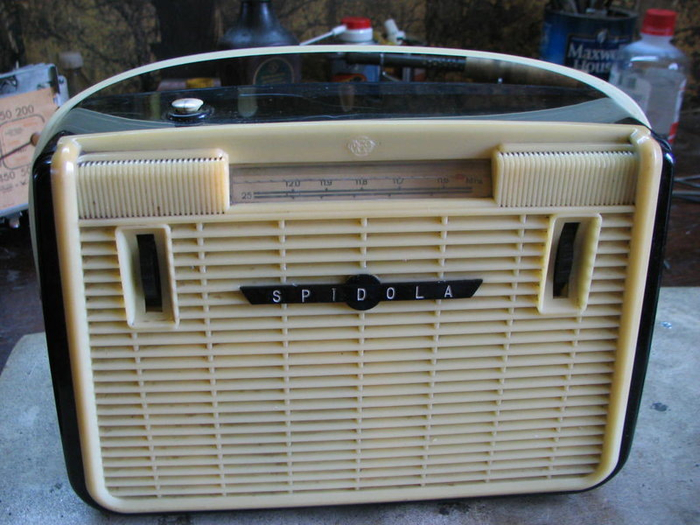

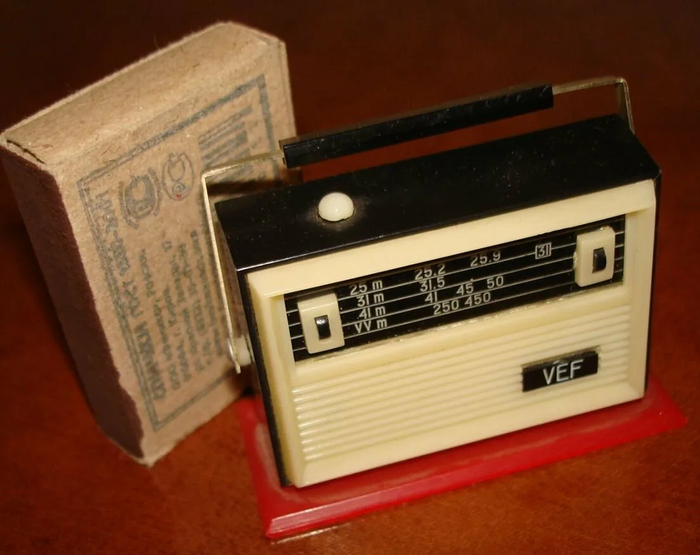

Вот тогда и зародилась идея сделать копию другой советской легенды-радиоприемника Спидола.
В отличии от "Романтика-306", у "Спидолы" плавные обводы корпуса. Тут никак не обойтись без 3D принтера. После долгих поисков, удалось найти владельца подходящего принтера, который согласился мне помочь, но при условии, что файл с чертежами Спидолы предоставлю я. Этот чертеж мне сделали, но распечатать Спидолу так и не получилось.
Практически на днях, читатель предложил помочь. Он сделал ревизию чертежа и внес изменения, препятствующие термической деформации элементов. Запустил принтер в работу.

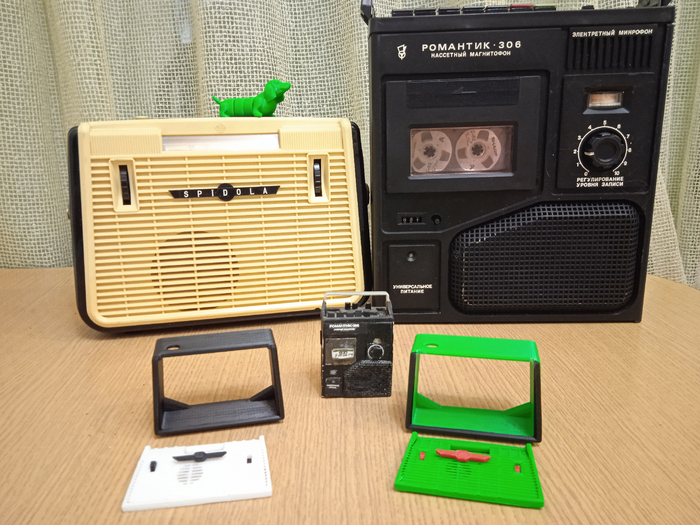

Скажу честно, ночь получилась бессонной в ожидании завершения работы принтера. Результат меня очень сильно порадовал.
Получилось просто отлично!
Теперь уже дело за мной- надо собрать электронику. Пять лет назад я однозначно планировал собрать внутри этой мини копии настоящий УКВ радиоприемник. За пятилетку моё рвение остыло. Теперь я в сомнениях: что хорошего осталось на УКВ, а может поставить проигрыватель карты памяти? Загрузить туда записи старых радиопередач…..
Как бы там не было, но телескопическую антенну хочу поставить настоящую. На али их навалом, но такую короткую я не нашёл.
Были у моей бабушки, когда она еще была жива, пара кресел, которые я искренне любил. Знаете, с деревянными подлокотниками, советские еще что-то типа такого (не совсем то, но отдаленно напоминающее, оказывается таких кресел было лютое разнообразие, отличающееся лишь деталями):
Некоторое время наблюдал во дворе у друга похожее кресло но в максимально усосанном состоянии. Друг поведал, что тот артефакт древнесоветского мебельного искусства на улице у подъезда стоял около полутора лет или типа того. Соответственно, состояние кресла было сильно хуже чем на фото выше.
Вместе с другом мы совершенно бессовестно спиздили кресло и пёрли его два с половиной квартала до моего дома, где оно было беспощадно ободрано от старой обивки, пластилиновых остатков поролона, расчленено на составные части и осмотрено глазами на предмет целесообразности приложения кривых руктей к бренным его останкам.
Пришлось много шлифовать и относительно немного подклеивать отслаивающийся фанерный шпон вот тут пригодились пара тисков, несколько струбцин, волшебные заклинания начинающиеся на "йоптвоюмать!" и борьба с желанием выкинуть эти дрова к чертям собачьим и не париться вообще.
Промежуточный этап шлифовки и купленный новый поролон с микрофиброй. Кстати, выбор поролона толщиной в 10 см и плотностью 3-й степени не самый лучший вариант
О-о-о! Да! Фотографировал я мало того, что трясущимися руками, так еще и на тапочек.
Пришлось оторвать полусгнившие и растянувшиеся резиновые ремни и придумать, что использовать вместо них... Благо, на работе у нас порвалась здоровенная такая транспортировочная лента Интроскопа (это такая штука, куда вы ставите багаж, а некоторые еще и собачек пытаются туда запихнуть, ага, а его просвечивают рентгеном) и её специалистам пришлось поменять, а старую я забрал себе в надежде "а ну как пригодится". Вот и пригодилась - материал представляет собой, что-то вроде резины, покрывающей слой из чего-то вроде ПВХ и всё это дело армировано с изнанки и изнутри какой-то нейлоновой тканью.... короче, почти не тянется и, возможно, это не очень хорошо. А вот режется канцелярским ножом вполне неплохо.
Крепить пришлось саморезами ибо монтажный степлер не пробивает материал ленты, не говоря уже о том, что вряд-ли он надёжно смог бы зафиксировать её.
Прочитав в интернете всякие статьи про перетяжку мебели, нарезал войлок, который должен отделять поролон от основания с ремнями. Не до конца понимаю зачем, но сделал так как написано знающими людьми. И еще, тут спинку кресла почти не видно, да и других фотографий на этом этапе я не делал, но её высоту я увеличил на 12 (если память меня не подводит) сантиметров дендрофекальным методом, а потом обтянул лентами аналогично поджопной части.
Про обивку поролоном ничего сказать не могу. Там все просто - приложил, вырезал, обрезал углы, что бы скруглить края "подушек", покрыл микрофиброй (тоже не до конца понимаю нахрена, но инструкция есть инструкция) и в натяг укрыл обивочной тканью - рогожкой, которую уже пристреливал степлером.... к слову сказать, скоб я не жалел и на это кресло их ушло около 700 штук.
Вот такая ткань мне всегда нравилась, поэтому и выбрал её.
Вот пуговицы тоже подверглись "реставрации" - это старые металлические пуговицы с этого же кресла. Просто обтянутые новой тканью как "грибок". А вот натяжка их, хоть и не такая уж и глубокая, дала мне просраться - оказалось, что это не очень то просто.
Тут поджопие еще не обтянуто обивочной тканью. Ну и видна глубина посадки пуговиц - продавить их сквозь поролон десятку третьей плотности помогла лишь проволока, на которой они, собственно, и закреплены на обрешетке спинки.
Теперь это кресло стоит тут, на моём любимом месте, возле самопального же стеллажа и является для меня самым уютным для чтения. Да, выглядит оно не слишком презентабельно, тем более, что его деревянные части запылились, кстати, надо бы протереть.
А еще это кресло оказалолось с двумя положениями, и эта его особенность чертовски... нет, не так... ОХУИТЕЛЬНО удобна!
В общем и целом, опыт был для меня интересен, а результат вполне устраивает, главное, что я с удовольствием пользуюсь этим креслом теперь, а в гараже стоит и ждёт своей очереди еще одно точно такое же!
Рекомендации на будущее: Поролон лучше выбирать разной плотности и слой помягче должен быть сверху. Ткань надо всегда брать с довольно большим запасом. Во время ремонта квартиры лучше всего укрывать не только мягкую обивку, а еще и деревянные части кресла.
К такому креслу неплохо бы еще и пуфик сотворить (который, кстати в процессе прямо сейчас).
PS: где-то попадалась даже статья, что такие вот кресла были спроектированы не дизайнером, не мебельщиком, а архитектором. Не знаю, насколько это правда.
Приветствую, товарищи! Сегодня похвастаюсь вам своей обновкой, а именно модифицированным (ну или, вернее, переделанным) магнитофоном «Иж-305С», в который мой очень хороший друг встроил Bluetooth-приёмник, превратив его в колонку. Но обо всём по порядку!
Что такое оригинальный магнитофон «Иж»? «Иж-305С» выпускался с 1985 года на Ижевском мотозаводе. Это стереофонический кассетный магнитофон с функцией записи, работающий как от розетки, так и от шести батареек типа 343.
На мой взгляд, «Ижик» имеет привлекательный дизайн с приятными вариантами расцветки корпуса. Звук у магнитофона не самый чистый (что и неудивительно), но бас довольно хороший, да и сам звук не режет уши.
Что мы с ним сделали? После нашей небольшой «модификации» магнитофон лишился своих внутренностей (не переживайте — они были сломаны). В корпус мы установили плату от колонки, выведя все порты в одно из отверстий от переключателя громкости, при этом сохранив родные динамики. В результате получилась уникальная ретро Bluetooth-колонка с неплохим звучанием, USB- и SD-портами, которая бонусом способна ловить радио.
Конечно, есть и дефекты: - сломана крышка кассетного приёмника, - отсутствуют верхних кнопок, - не хватает нескольких винтов сзади.
Но несмотря на недостатки, я всё равно доволен своим новым необычным артефактом советской эпохи! P.s. Видео с тем как оно работает можете посмотреть в моем телеграмм канале
Я в своей жизни видел много различных самодельных магнитофонов. В советские времена это было довольно массовым увлечением, но я ни разу даже не слышал, чтобы советские радиолюбители пытались повторить легендарный магнитофон Nagra.

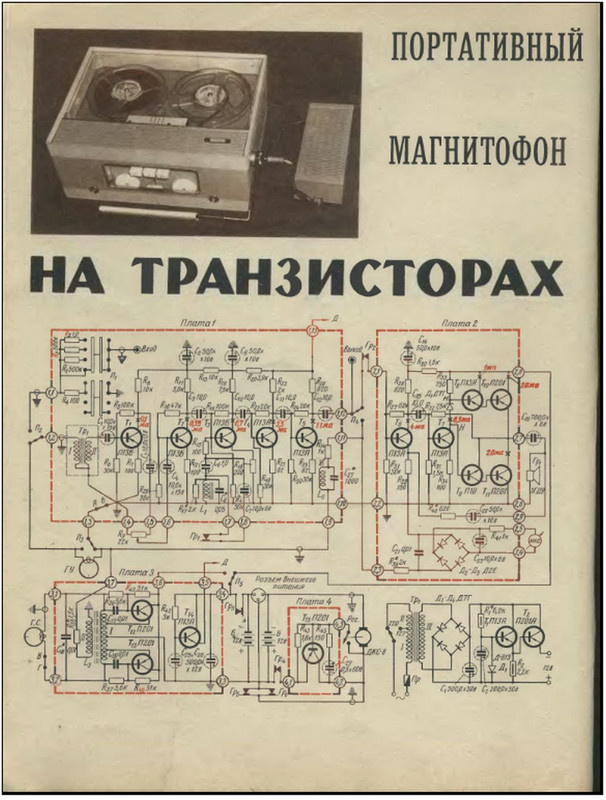

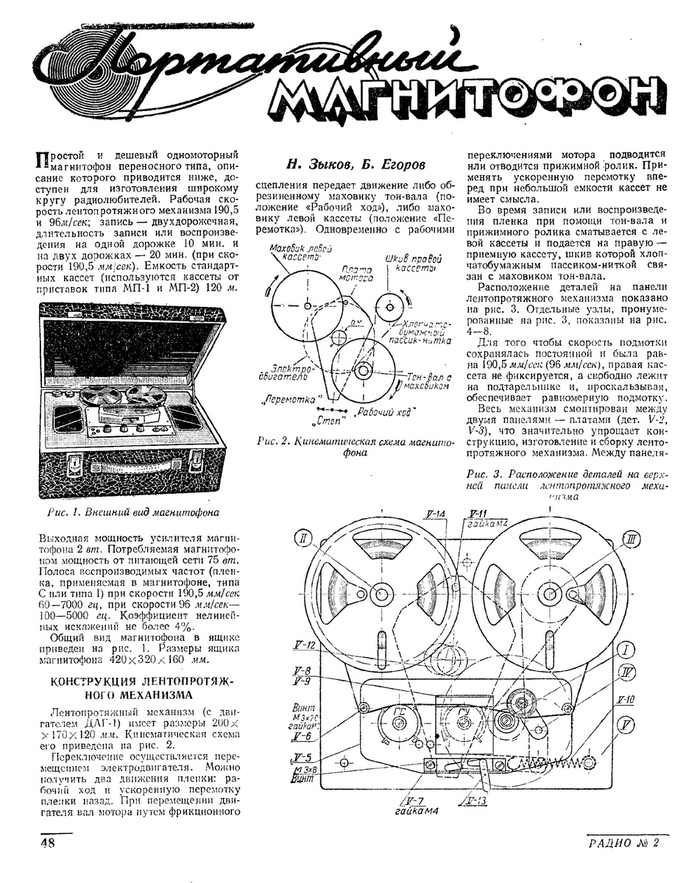

Практически начиная с 50х годов, в советских журналах и брошюрах печатались подробные чертежи всех деталей самодельного магнитофона.
Предполагалось, что человек с минимальными навыками работы на токарном станке, сможет самостоятельно изготовить все эти детали. Конечно же магнитофон получался далеко не Высшего класса, но зато собранный своими руками. Замечательный повод для гордости среди друзей и знакомых.

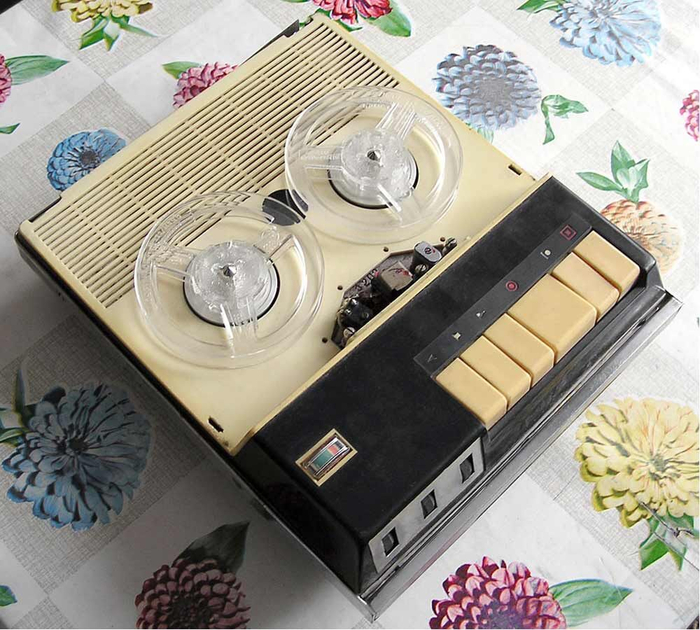

Ежегодно ДОСААФ устраивал конкурсы самодельной радиоаппаратуры, стимулируя самоучек - Кулибиных. Среди победителей обязательно было несколько магнитофонов. Особо удачные модели попадали даже в серийное производство. Вот реальный пример: портативный катушечный магнитофон "Электрон", победитель конкурса 1968 года. С 1969 года выпускался уже серийно на Московском приборном заводе.
Еще раз повторюсь: здесь все магнитофоны были с простейшими лентопротяжными механизмами.

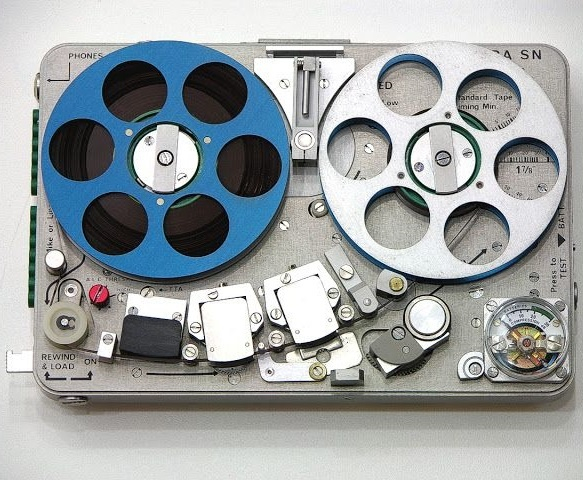

Швейцарские магнитофоны Nagra были полной противоположностью. Там сложнейший и очень точный механизм, абсолютно надежное, но жутко неудобное управление.
Кто бы мог подумать, что найдется советский радиолюбитель, желающий повторить это швейцарское чудо. Причем не копировать, а создать свою конструкцию, не хуже, чем Nagra. Оказывается, были и такие энтузиасты. Вот что рассказывает нынешний владелец этого раритета:
Купил его с рук. По утверждению продавца, магнитофон сделал его отец. Вот дальнейший диалог с сыном как-то не задался, он хотел много денег и поскорее меня выпроводить. Поэтому подробностей об авторе самоделки узнать не удалось.

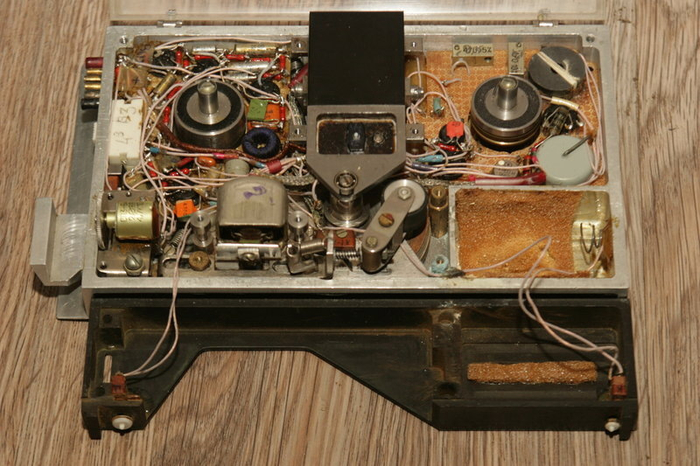

Ну компоненты на плате скомпонованы довольно продуманно и компактно. У меня к электронной части всего одна претензия - провода можно было уложить и поаккуратнее. Хотя чего греха таить: у самого в самоделках бывает еще хуже уложены провода.

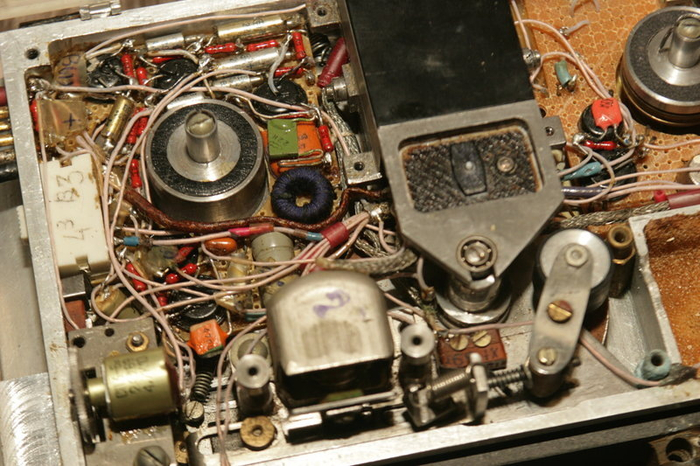

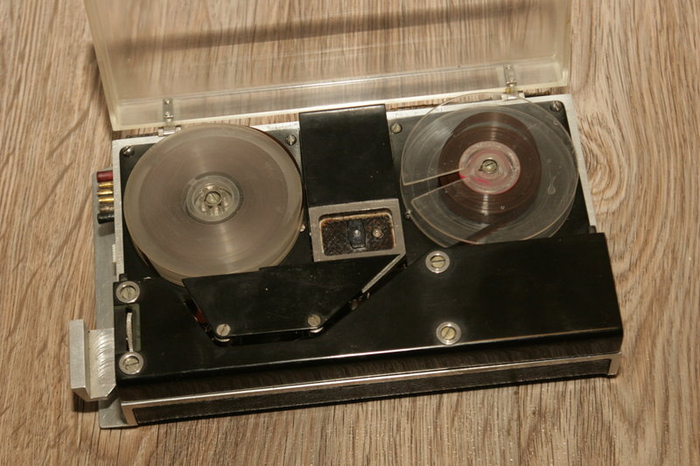

А вот кинематика... Тут явно не обошлось без предварительного составления полного комплекта Конструкторской Документации, включая сборочные чертежи. Такую сложную конструкцию по эскизам точно не изготовить! Когда я это увидел, у меня челюсть отвисла надолго! Причём если по плунжеру переключения режимов понятно, что автор вдохновлялся Nagra SN, то кинематика, в основном, оригинальная. Чтобы расположенный между катушками мотор прижимался к тонвалу сверху, я не видел ни в одном из иностранных компактных магнитофонов. Так же нигде не встречал такой конструкции коромысла прижимного ролика.
Катушечки всего сантиметров 5 в диаметре. Аппарат нереально компактный для самоделки, 170х100х33 мм.
При этом 4 дороги, две скорости, и даже обратная перемотка в наличии.
Плата усилителя воспроизведения /усилителя записи крупным планом:
Проверил даты на всех деталях. Они все со второй половины 60х годов. Самая "молодая" деталь 1971 года. Не факт, она тут с момента создания-могли впаять и позже.

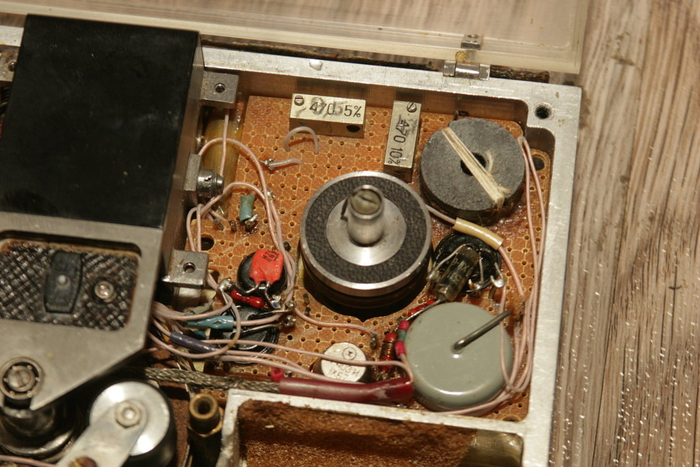

Плата ГСП и управления двигателем крупным планом:
Обратите внимание на конструкцию платы. Её выпили точно под размеры ниши и насверлили макетную сетку. Это позволило не тратить дорабатывать и настраивать схему уже в в собранном состоянии-плата не ограничивает глубину модернизации схемных решений.
Для магнитофона сделаны специально две колонки.

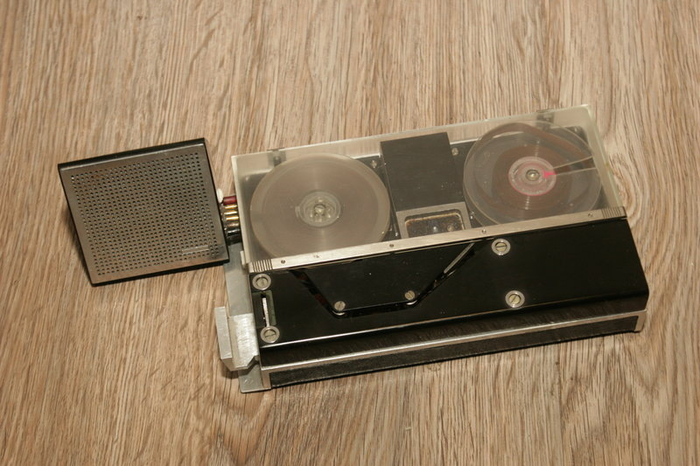

Малая:

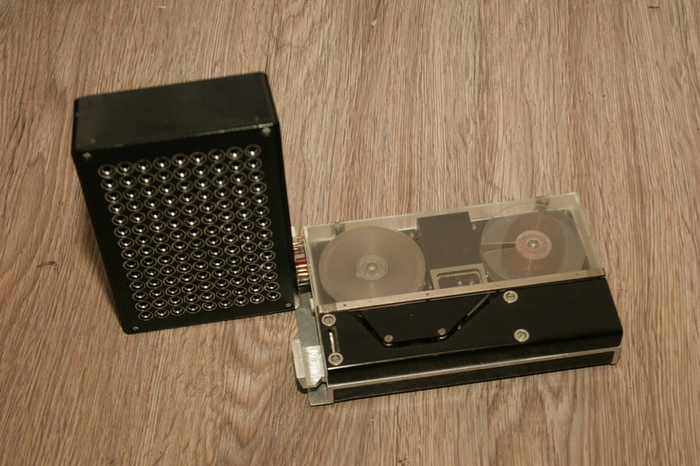

И большая:

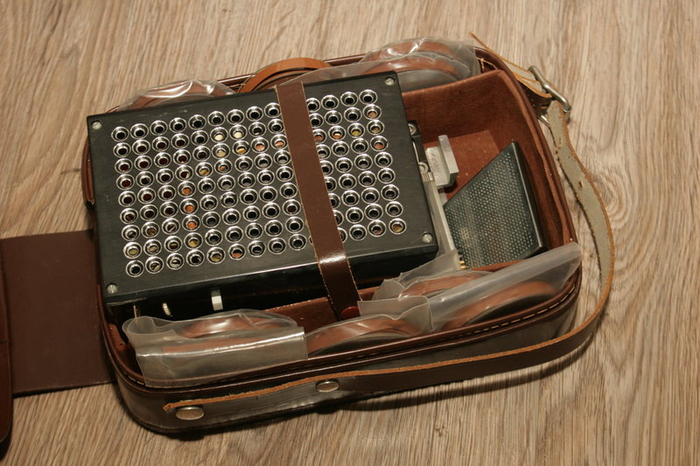

Для переноски специальный кейс-сумка от кинокамеры.
Очень жаль, что не сохранилась информация о создателе этого чудо-аппарата. Он вполне мог участвовать в конкурсах радиолюбителей и тем самым оказаться на страницах журналов начала 70х. Никто не помнит публикацию про этот магнитофон?

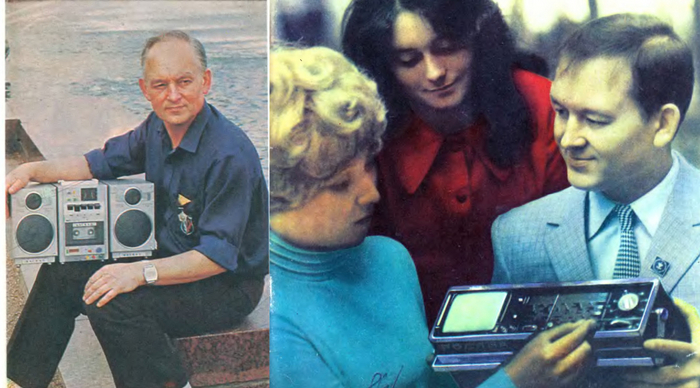

Вот ведь как в жизни бывает. Я много раз видел две разные фотографии радиолюбителей, демонстрирующих свои самоделки, но даже не подозревал, что это один человек.

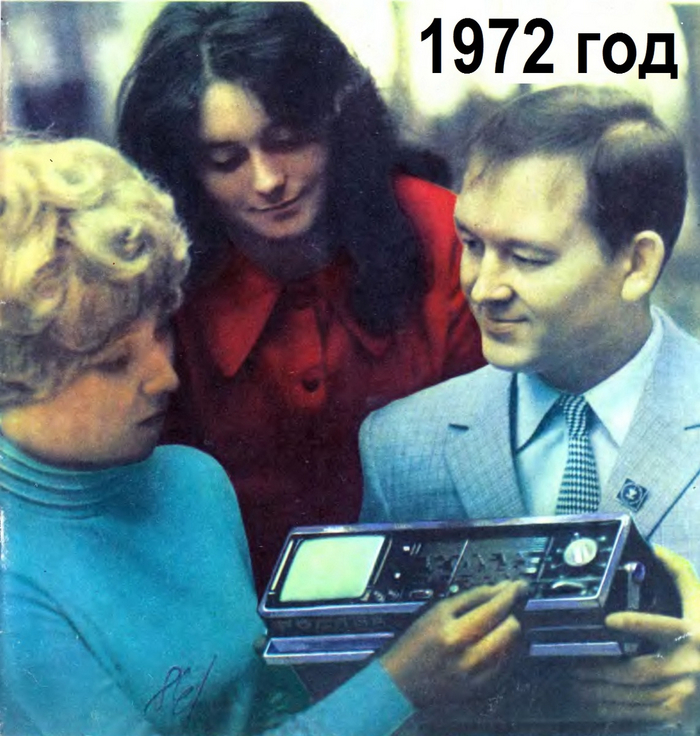

На обложке сентябрьского номера журнала «Радио», за 1972 год, была опубликована очень любопытная фотография: молодой человек демонстрирует компактный телевизор двум симпатичным дамочкам.
В надежде прочитать про конструкцию этого чудного аппарата, мы просмотрели очень внимательно весь журнал. Лишь на последней странице нашли несколько строчек:
«На первой странице обложки: лауреат 25-й Всесоюзной выставки творчества радиолюбителей-конструкторов ДОСАФ Г. В. Елисеенко демонстрирует сконструированный им портативный, полностью транзисторный радиотелекомбайн. Г. В. Елисеенко за свою работу удостоен первого приза выставки и специального приза журнала «Радио».

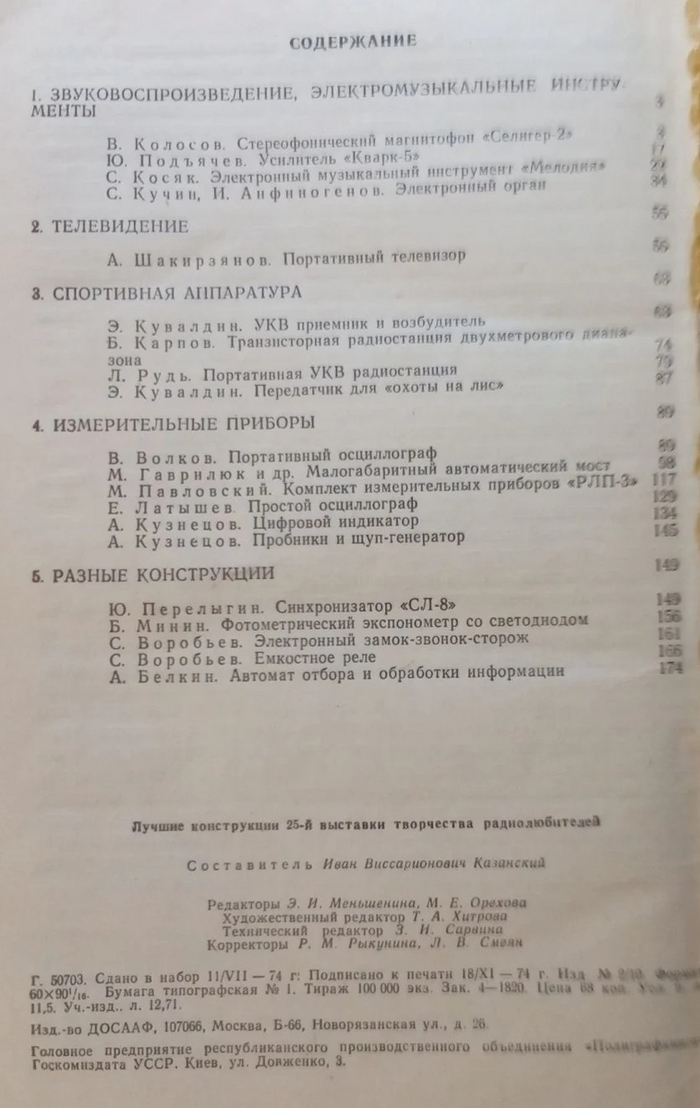

Мы конечно расстроились и начали с нетерпением ждать, когда выйдет традиционная брошюра «Лучшие конструкции Всесоюзной выставки …».
К сожалению, эти брошюры выходили с чудовищной задержкой в 2-3 года. В 1975 году такая брошюра вышла и по 25-ой радиовыставке, но там ни слова об этом телевизоре.

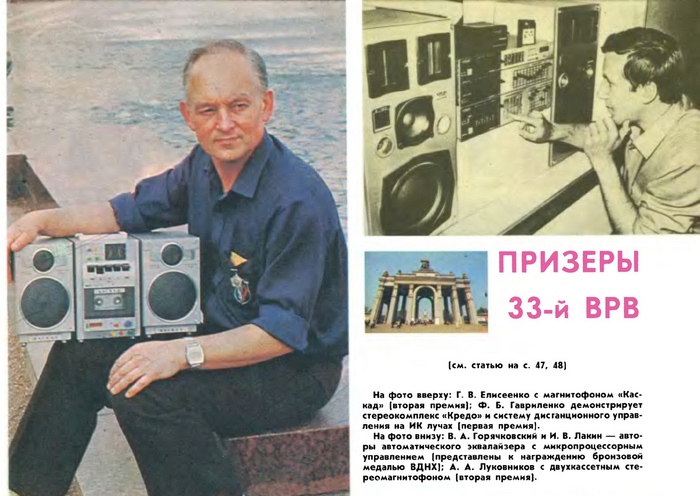

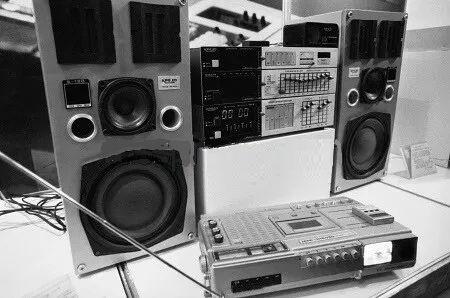

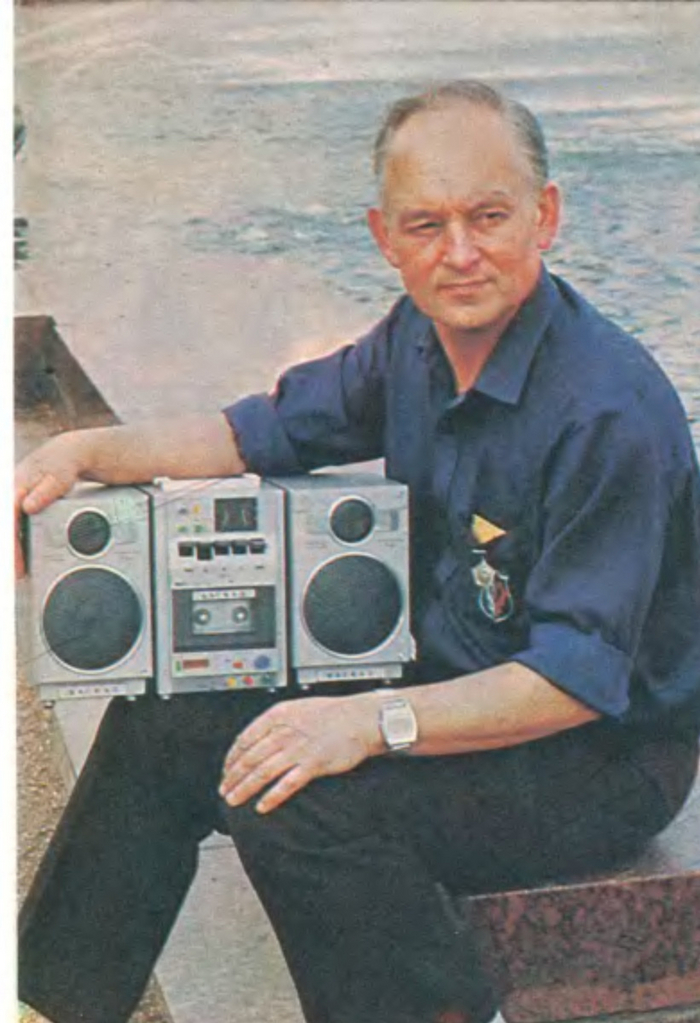

Время шло, мы уже позабыли про эту фотографию. Тогда в журналах печатали много интересных публикаций про самодельную радиоаппаратуру радиолюбителей-всех и не упомнишь. В октябрьском номере журнала, за 1987 год, выходит статья про очередную, 33-ю, радиовыставку. Мне понравился компактный магнитофон «Каскад».
В журнале была даже небольшая пояснительная статья. Нам интереснее всего было узнать про характеристики аппарата:
«Каскад» имеет электронный счетчик магнитной ленты, шумопонижающее устройство Dolby-В, регуляторы тембра по низшим и высшим звуковым частотам, регулятор стереобаланса, раздельные по каналам регуляторы уровня записи. В каждой АС установлено по две головки громкоговорителей: низкочастотная (производства ПНР) и высокочастотная (2ГД-36). Диапазон воспроизводимых частот по электрическому тракту: магнитофона - 40… 16 000, АС - 100…18 000 Гц; номинальная выходная мощность - 2X10 Вт; коэффициент гармоник усилитель- ного тракта -- 0,2 %; размеры магнитофона -- 277X 220× 185 мм, масса - 4 кг. Питание «Каскада» универсальное, причем при эксплуатации его в переносном варианте съемный сетевой блок питания может быть заменен автономным источником из элементов 373.
Вполне отличные характеристики для самодельного кассетника.
Вот остальную часть текста статьи я тогда прочитал «по диагонали», особо не вдаваясь в подробности:
Елисеенко Геннадий Васильевич - главный конструктор проекта одного из львовских НПО. В феврале ему исполнилось 50 лет, и 35 из них он отдавал любимому делу -- конструированию бытовой радиоаппаратуры. В радиолюбительских выставках участвует с 1965 г., практически за все конструкции ему присуждались призовые места. Читатели старшего поколения, наверное, помнят первую страницу обложки сентябрьского номера журнала за 1972 г., где он - участник 25-й ВРВ - демонстрирует посетителям сконструированный им «портативный, полностью транзисторный радиотелекомбайн». За эту работу Г. B. Елисеенко был удостоен первого приза выставки и специального приза журнала «Радио». Кстати, к выпуску такого вида аппаратуры промышленность собирается приступить только в конце этого года, т. е. 15 лет спустя.
Хотя радиоконструирование всегда оставалось для Г. В. Елисеенко только «хобби», его конструкции отличает высокий профессионализм, удачные дизайнерские решения. За проигрыватель «Малахит» (31-я ВРВ) и малогабаритный стереокомплекс «Электроника» (32-я ВРВ) он был удостоен специальных призов журнала «Радио» за лучший дизайн.
На 33-ю ВРВ Г. В. Елисеенко представил портативный магнитофон «Каскад». Он состоит из трех автономных блоков: кассетного магнитофона- приставки на базе ЛПМ венгерского производства и двух активных АС. Блоки легко разъединяются и могут быть установлены на расстоянии до 3 м друг от друга.
К созданию магнитофона Г. В. Елисеенко приступил из чисто практических соображений: хотел иметь дома хорошую, современную блочную аппаратуру, а ее, как он считает, можно сделать только своими руками. И глядя на изготовленный им аппарат, понимаешь, что это не самонадеянность, а уверенность в своем мастерстве.
За этот магнитофон Г. В. Елисеенко получил вторую премию. К следующей выставке он собирается превратить его в магнитолу. Пожелаем ему успехов.
А ведь я даже не вспомнил про ту фотографию 1972 года с необычным телевизором. Только на днях, в переписке с читателем канала Сергеем Николаевичем, я упомянул про этот мини-телевизор 1972года. Сергей Николаевич и напомнил про вторую публикацию об этом радиолюбителе. Оказалось, это две конструкции одного радиолюбителя, но только с разницей в 15 лет.
Вот теперь Вам следующая загадка: что за портативная телемагнитола лежит перед музыкальным комплексом?
