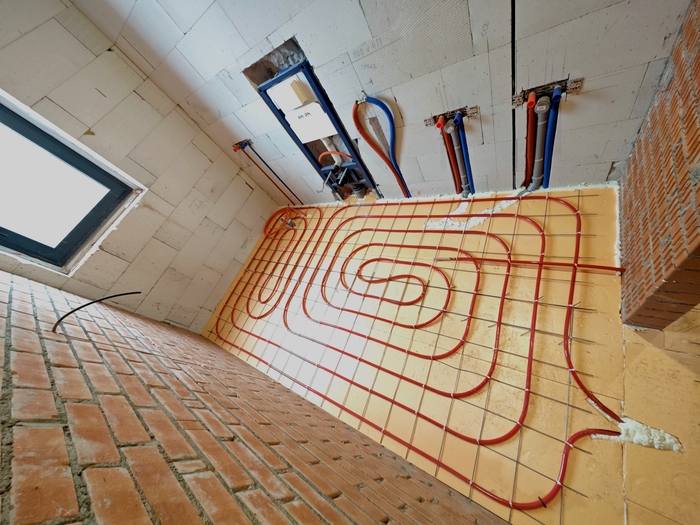

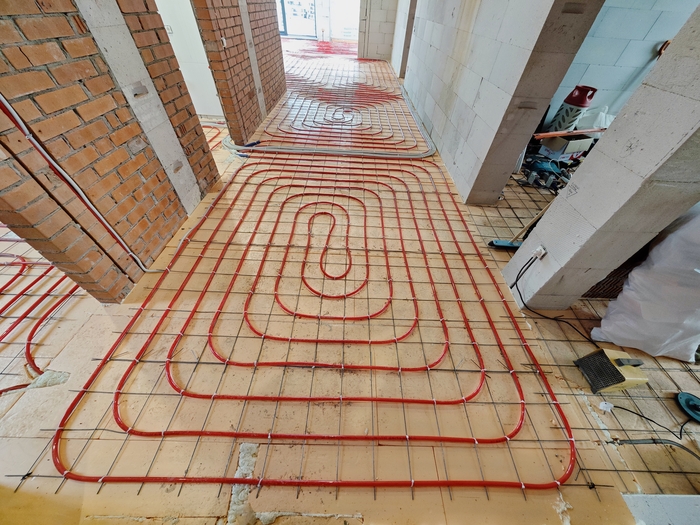

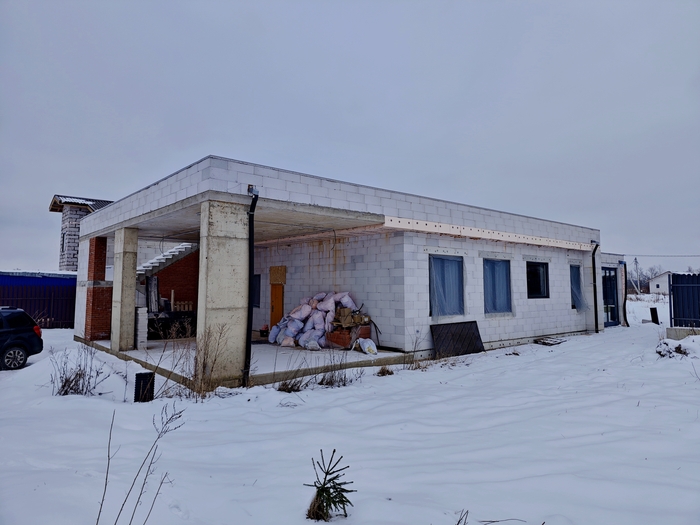

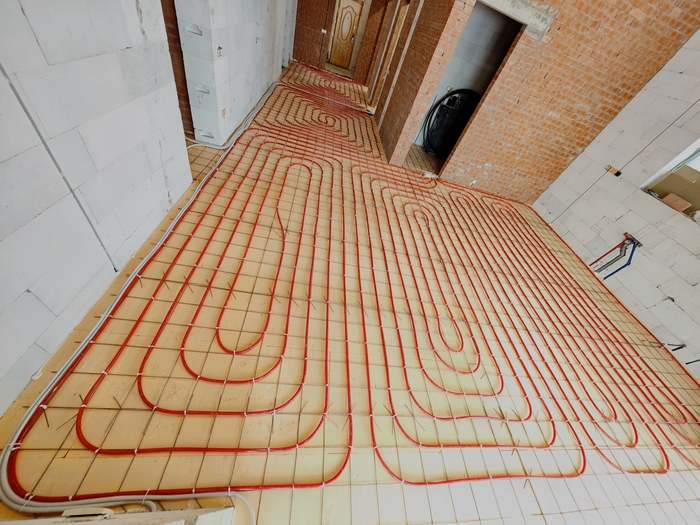

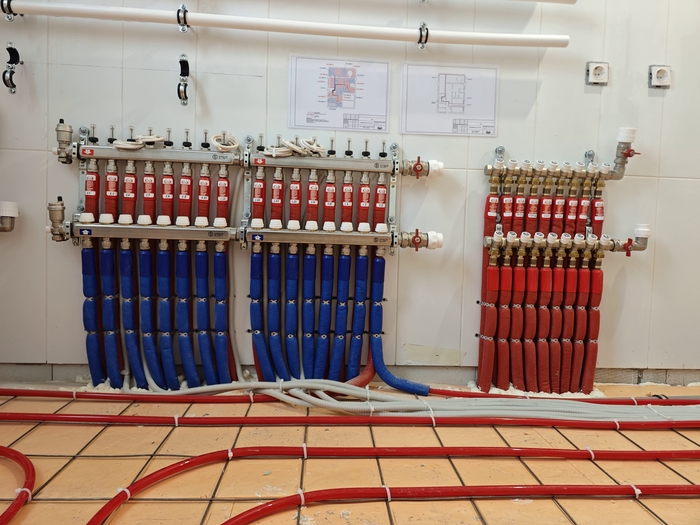

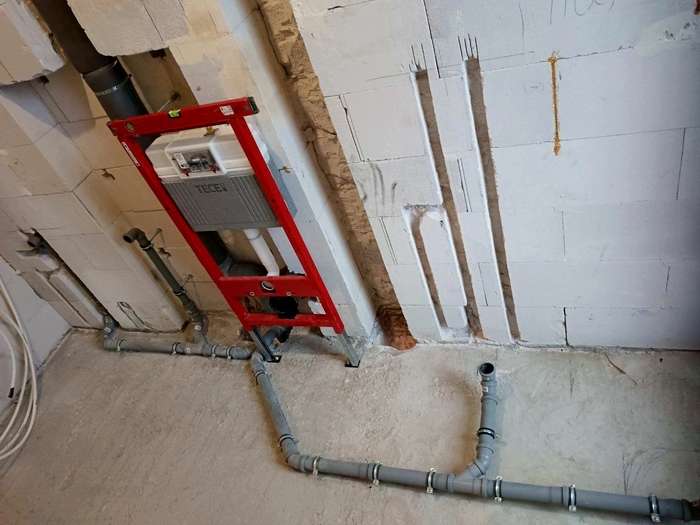

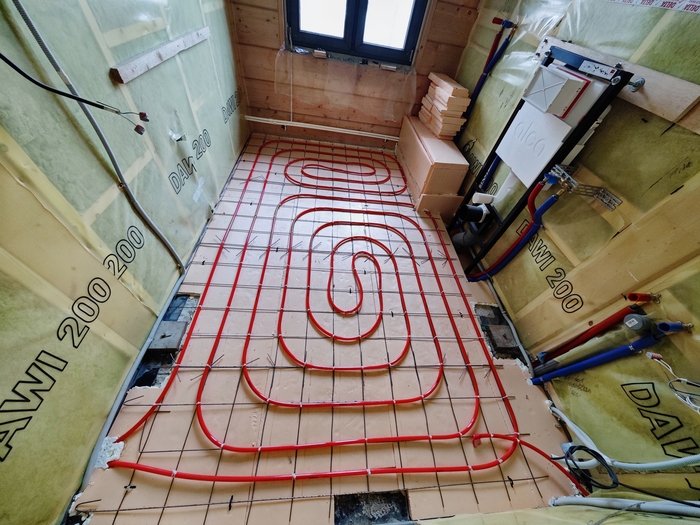

В одноэтажном доме площадью 160кв.м. выполнен монтаж внутренних систем:
- канализации,
- водоснабжения,
- подвод трубопроводов к конвекторам,

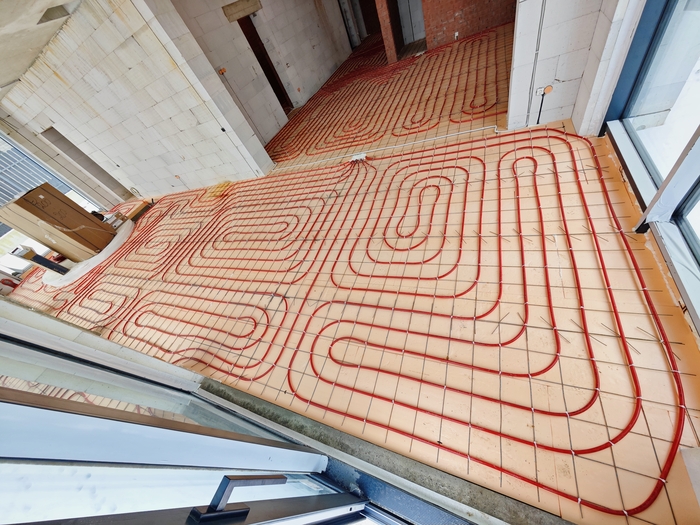

- теплого пола.
Без котельной.
Стоимость монтажа - 380т.р.

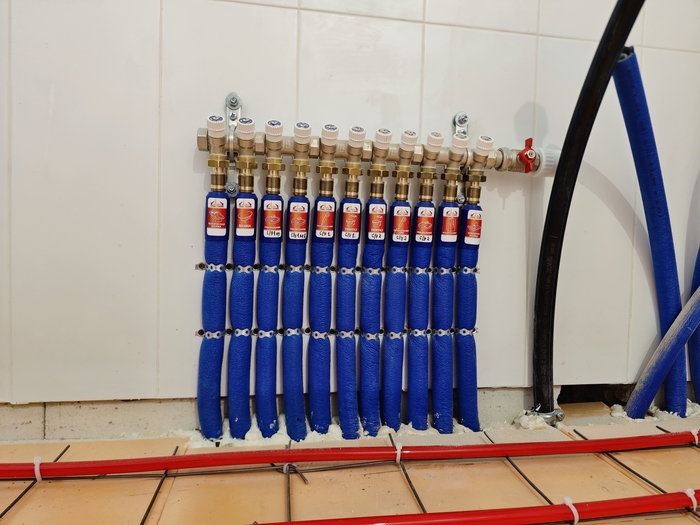

Стоимость инженерных(трубы, коллекторы и т.п.) и строительных(утеплитель, пленка, сетка) материалов - 714т.р.
Подробности смонтированного в видео.
Способы подачи отработанного масла в горелку или зону горения будут рассматриваться позже, т.к. реализация способов подачи - не так проста как этого хотелось.

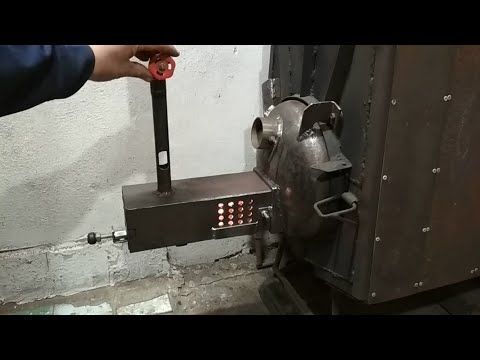

В прошлый раз я рассказал про классическую "Печь на отработанном масле". В этой статье будет рассмотрена довольно необычная по своей идее испарительная горелка (именно ГОРЕЛКА) для стандартных котлов на дровах, монтируемая обычно вместо основной печной дверцы.

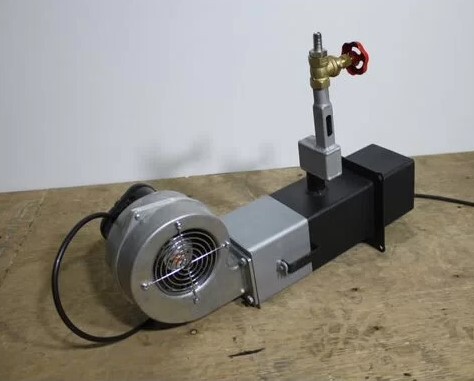

Выглядит конструкция примерно так:
Подача масла - осуществляется сверху - масло капает на поверхность испарителя, поэтому горелки такого типа иногда называют "Капельными". Подача необходимого воздуха - осуществляется либо тягой дымохода (для создания тяги дымоход должен иметь необходимое сечение и высоту), либо - наддувным вентилятором, примерно так:
Внутри корпуса горелки - находится испарительная чаша очень интересной конструкции:

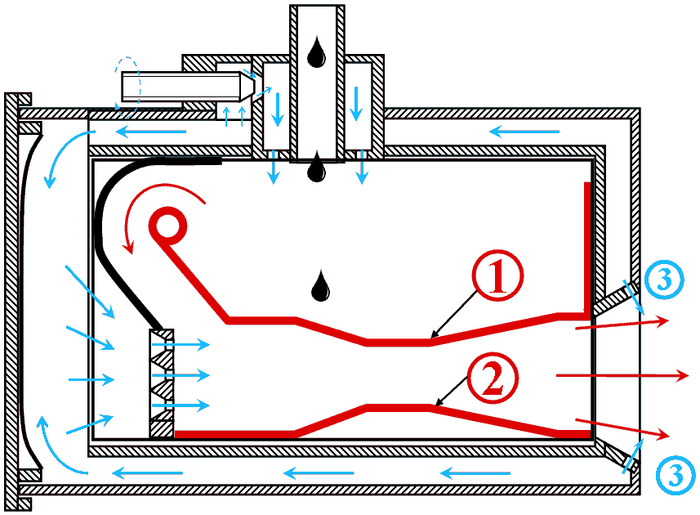

Это - схематический вид сбоку.
Идея, заложенная в конструкцию этой горелки - довольно интересна:
масло капает в испарительную чашу (1) сверху.
воздух в горелку подаётся слева (на рисунке) и проходит насквозь через её конструкцию, выходя справа.
в испарительной чаше (1) - находится масло, которое кипит и испаряется, и пары этого масла потоком воздуха переносятся в камеру сгорания (2). Дно испарительной чаши является "потолком" камеры сгорания.
в камере сгорания (2) - пары масла начинают процесс горения, пламя нагревает дно испарительной чаши (1) и поддерживает процесс кипения и испарения масла. Факел пламени горящих масляных паров - выходит из камеры сгорания (2) и отдаёт свою тепловую энергию в топку котла (или печки).
в общем - вот такая своеобразная "цепная реакция".
Тем кому более интересна детальная конструкция такого вида горелки, могу порекомендовать очень хорошую статью на сайте автолюбителей:
Теперь о грустном.
Она работает. Это всё. Других достоинств - нет.
А вот их - масса:
Необходимость высокого дымохода большого внутреннего диаметра для обеспечения требуемой тяги. Это - ОБЯЗАТЕЛЬНОЕ УСЛОВИЕ - без него печь не получит нужного количества воздуха и не выйдет на заданный температурный режим.
При наличии вентилятора принудительного наддува воздуха - потребность в высоком дымоходе пропадает, но появляется необходимость бесперебойного электроснабжения вентилятора, т.к. при пропадании электричества - процесс горения продолжается в условиях недостатка воздуха, а значит - начинается копоть.
Невозможность в широких пределах регулировать тепловую производительность - эта конструкция имеет фиксированные размеры камеры сгорания - как самой камеры, так и отверстий наддува воздуха. При изготовлении горелки размеры должны быть выдержаны весьма точно - иначе возможны сбои в рабочем процессе горения.
Очень высокая температура наружных стенок кожуха, в котором находится сама горелка - в связи с чем металл этих камер раскаляется до очень высоких температур и представляет собой очень сильный источник инфракрасного излучения. Плюс к этому - тепло кожуха не попадает в котёл и не участвует в процессе отопления, а расходуется "наружу".
Горелка сложна в изготовлении, а настройка процесса эффективного горения - напоминает скорее ШАМАНСТВО, чем что-то поддающееся разумному объяснению.
ШЛАКИ И ОТЛОЖЕНИЯ, КОТОРЫЕ В ПРОЦЕССЕ ГОРЕНИЯ НАКАПЛИВАЮТСЯ В ИСПАРИТЕЛЬНОЙ ЧАШЕ - МЕНЯЮТ "АЭРОДИНАМИКУ" ГОРЕЛКИ АБСОЛЮТНО СЛУЧАЙНЫМ ОБРАЗОМ, ПРИВОДЯ ИНОГДА К НЕОБЪЯСНИМОМУ РЕЗУЛЬТАТУ ВПЛОТЬ ДО СРЫВА ПЛАМЕНИ
В общем - такая горелка скорее ЭКЗОТИКА, чем рабочее решение проблемы эффективного сжигания отработанного масла в обычном режиме

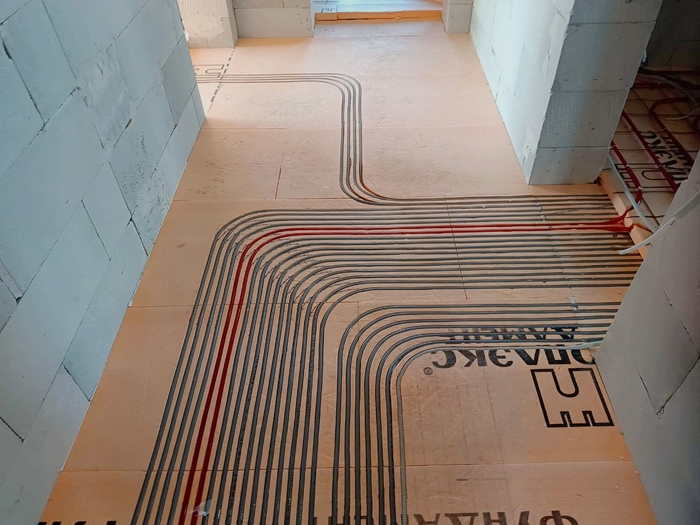

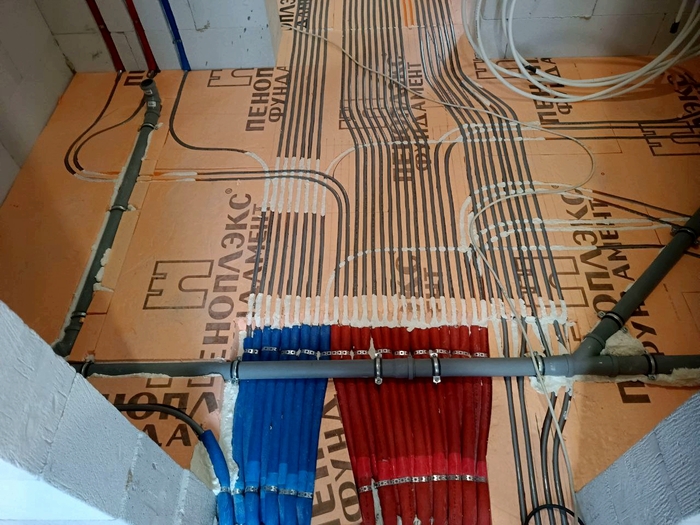

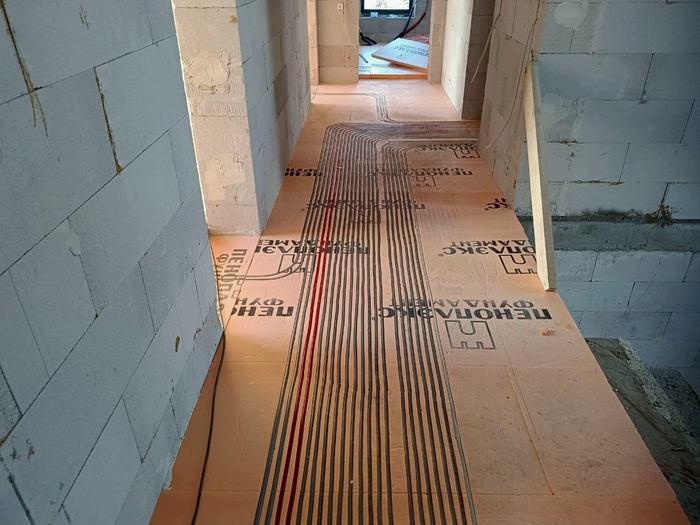

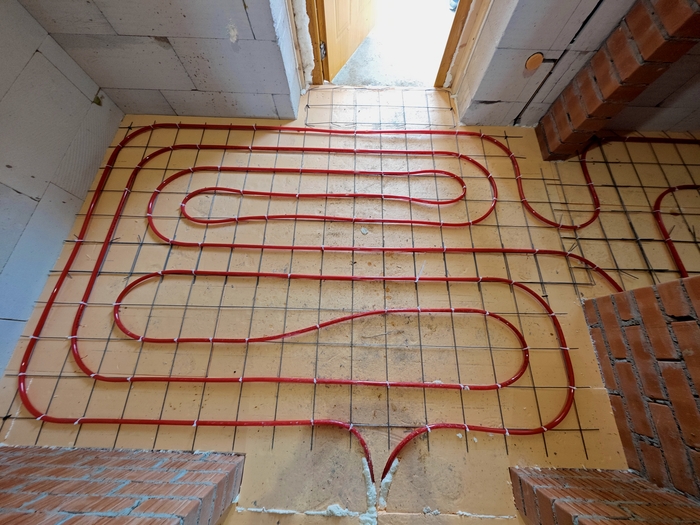

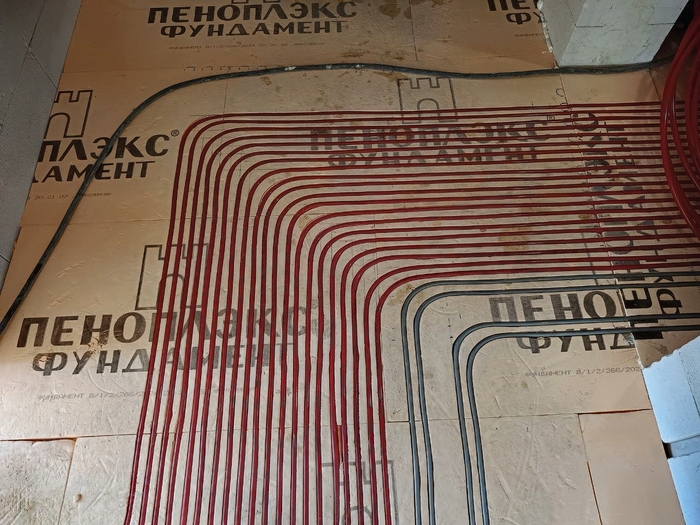

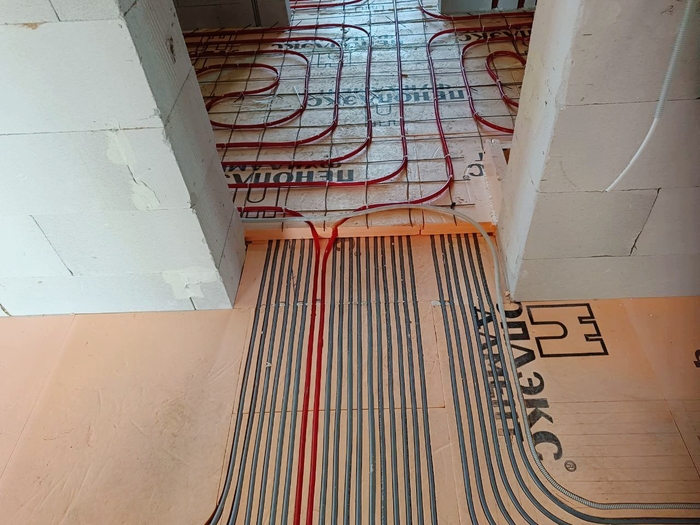

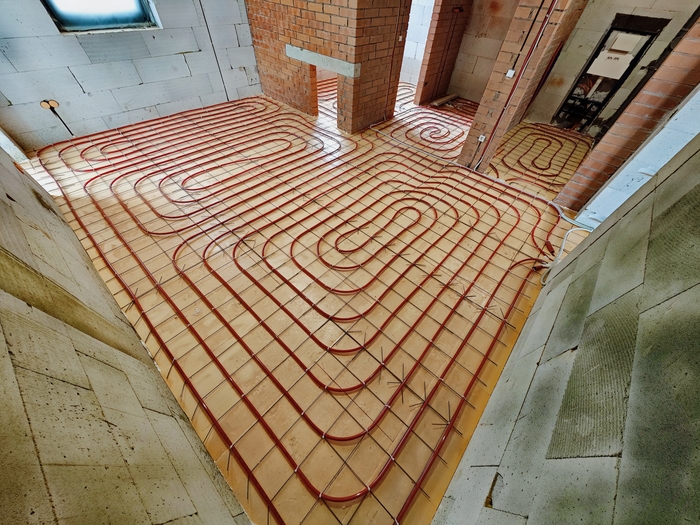

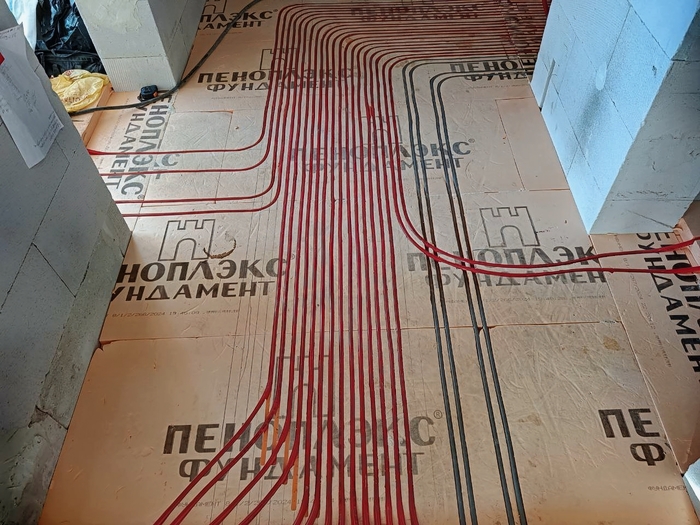

Вашему вниманию фото монтажа трубопроводов в слоях пеноплекса под стяжкой теплого пола.
Ещё на стадии проекта дома, я точно знал, что качественная вентиляция, это залог хорошего самочувствия и как следствие здоровья в целом.
В принципе, этот вопрос легко решается открыванием форточек, когда нужна очередная порция свежего воздуха. Дёшево и сердито. Правда при этом возникают не слабые сквозняки, но кого это волнует. Зато свежо практически сразу.
Перечитав тонну литературы и пересмотрев гигабайты видео по теме вентиляции, понял, что если хочешь качественную и комфортную - это сука дорого. И тут мне попадаются, дешманские клапана приточные. Я, на радостях, подумал, что это будет идеальное решение для нашего дома.
Изученные материалы дали мне устойчивое понимание, что вентиляция работает только если соблюдены два простых, но в то же время очень важных правила: 1е - должен быть приток воздуха; 2е - должен быть отток воздуха. И если хотя-бы одно не будет выполнено, вентиляция работать не будет. Дальше шли расчёты нужного объема воздуха и исходя из них подбор требуемого сечения вентканала.
Клапана заказывал через маркетплейсы. И вот тут, хочу сразу предупредить, о том, что перед тем как их забрать, нужно обязательно, каждую коробку вскрыть и посмотреть само изголовье на наличие дефектов. Там, как правило, заглянув внутрь, обнаруживался сломанный механизм затвора воздуха, иными словами - заслонка.
Мне нужно было купить 9 шт. По итогу, в общей сумме, я заказал их аж 25, и только после этого, удалось выбрать 9 целых и невредимых.
Собрав все вент-каналы в кучу и соединив их с шахтой, которая вела на улицу через крышу. Установив все приточные клапана. Проверив работоспособность вентиляции был удовлетворён результатом. Она работала! Ура! Подумал я и довольный продолжил строительство дома.
Теперь сразу перейдём к фазе разочарования. Чем не удобна такая система вентиляции.
С оттоком воздуха, в принципе, все понятно. А вот приточка доставляет некоторые неудобства:
1) Это холодный воздух и он осязаем, как если бы мы открыли на зимнее проветривание форточку. Совсем не то, о чем уверяют производители.
2) Из-за того, что воздух холодный, образуется конденсат и может капать на пол или даже стекать по стене.
3) Слабо работает в летний период из-за того что разница потенциалов не велика.
4) Такая вентиляция увеличивает расходы на отопление чуть ли не вдвое.
Так что, дёшево - это не всегда хорошо, как оказалось.
Решил поделиться личным опытом, вдруг кому-то будет полезно.
Всего доброго! И успехов в работе!
Еще больше информации по теме строительства, можно посмотреть здесь.
Введите описание к изображению (не обязательно)
Ссылка на приложение у меня в телеграм канале: https://t.me/samodelkin123

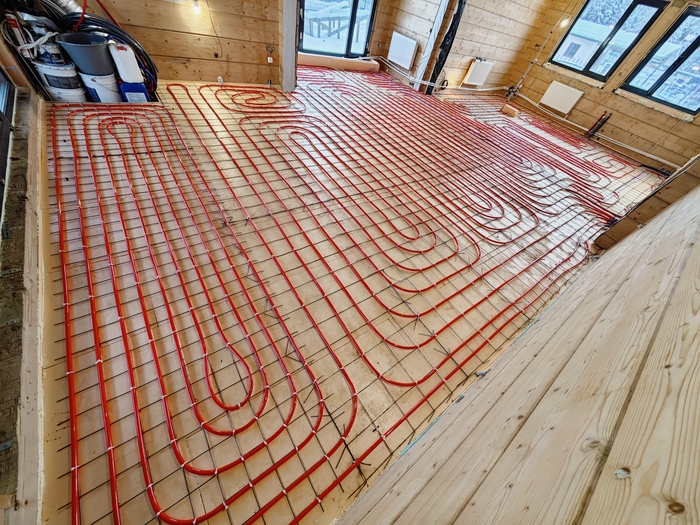

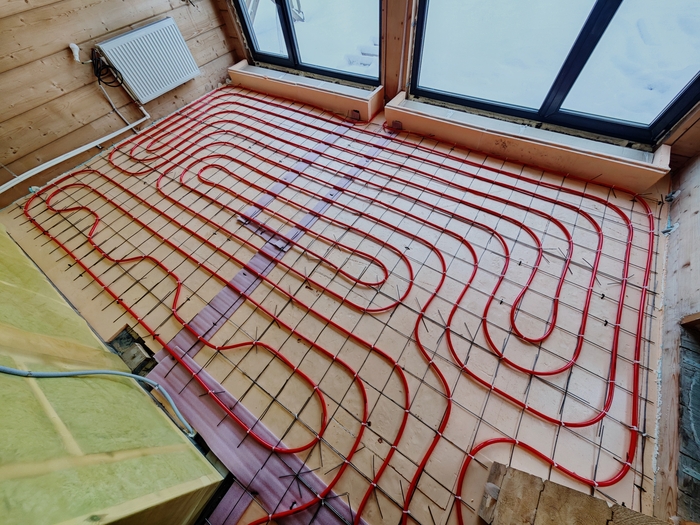

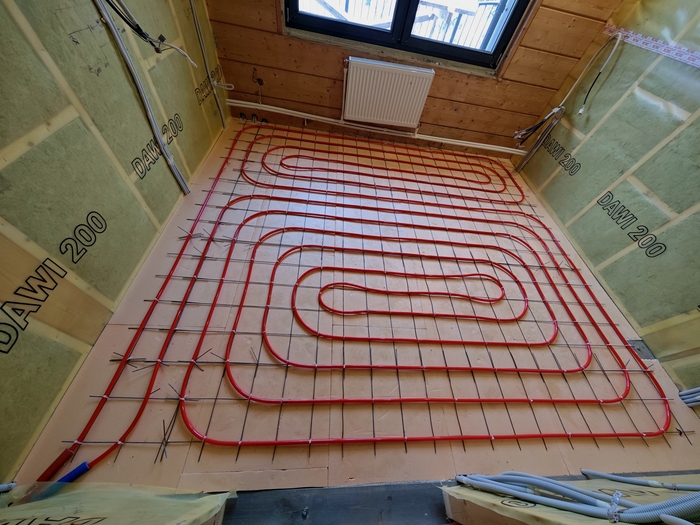

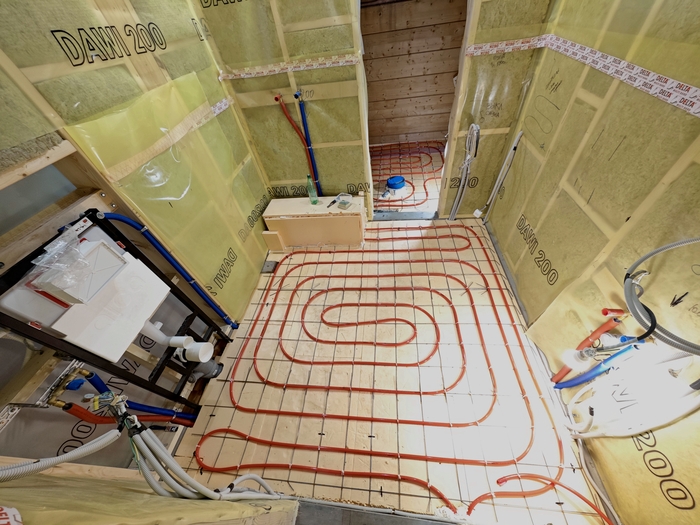

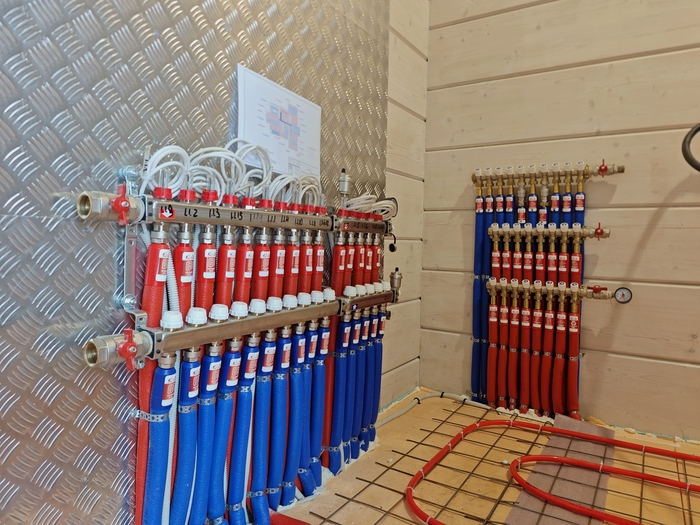

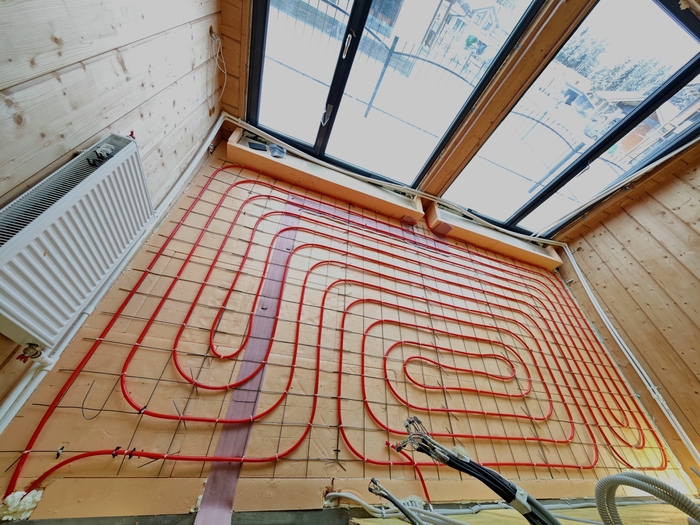

В одноэтажном доме площадью 160кв.м. выполнен монтаж внутренних систем:
- канализации,
- водоснабжения,
- разводка труб на радиаторы,
- монтаж теплого пола.
Стоимость работ - 446т.р.
Стоимость инженерных материалов и пеноплекса с сеткой - 840т.р.
Котельная будет во второй части.
Подробности о выполненном в видео.
