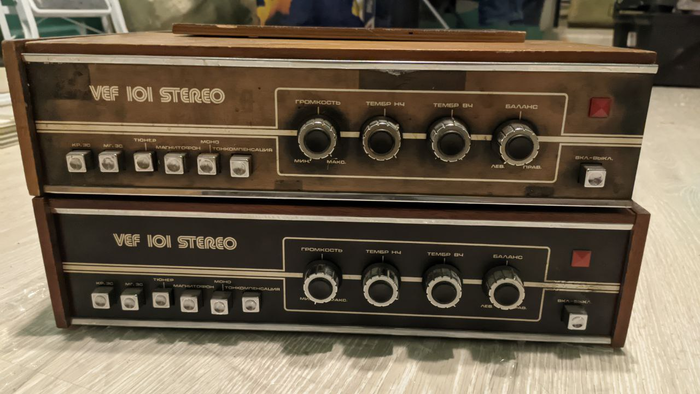

Как-то зашёл у нас в одном чате разговор про разные старые железяки, да и показали мне фото аппаратов, которые и девать вроде некуда, но и выкидывать не хочется.

Спустя некоторую сумму денег и неделю времени они оказались у меня.

История аппраратов, как я понял, была такая - где-то в 2013 году прошлый владелец купил усилитель с хорошей внешкой и решил реставрировать, но что-то пошло сильно не так и потребовался донор, с внешкой уже похуже. От него отняли плату оконечника и заменили.

На момент приобретения аппаратов анамнез у основного был такой:

- Жуткий нагрев выходных транзисторов

- Через некоторое время начинает хрипеть один канал

Вот и всё, остальное оказалось сюрпризом.

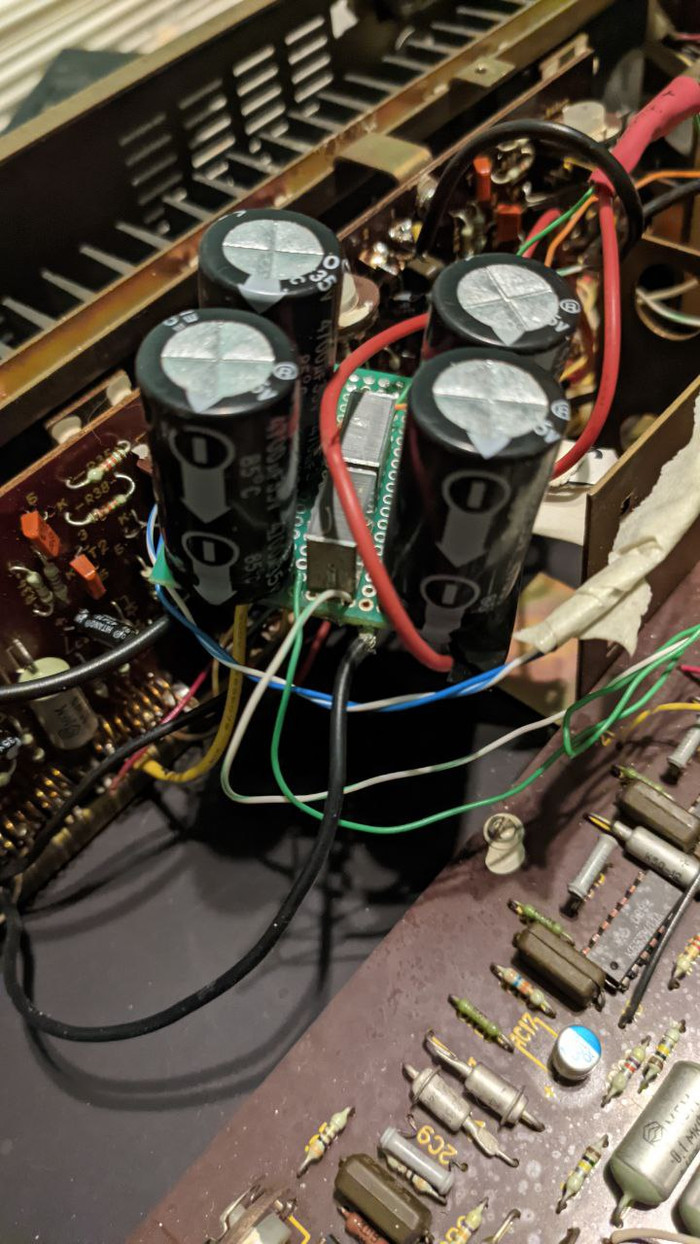

Внутри вместо двух конденсаторов на 5000мкф на каждое плечо питания стояло по 10000мкф на отдельной платке. Может быть и оправданное решение, но не когда они закреплены на один винт и свободно болтаются внутри корпуса. Плюс, вместо нормальных проводов прошлый владелец использовал витую пару. Мягко говоря не лучшее решение, к тому моменту, как до меня этот аппарат доехал - половина витухи просто сломалась у пайки. Ах да, никакой цветовой кодировки конечно же, меня очень удивила красная земля.

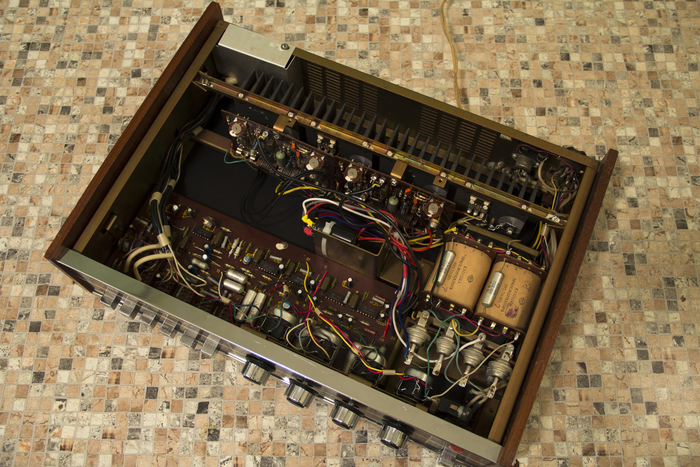

И вот так внутри теперь. Убрал половину ёмкости фильтра, проложил нормальные провода, крепко притянул стяжками, и уж теперь то кондёрики никуда не убегут.

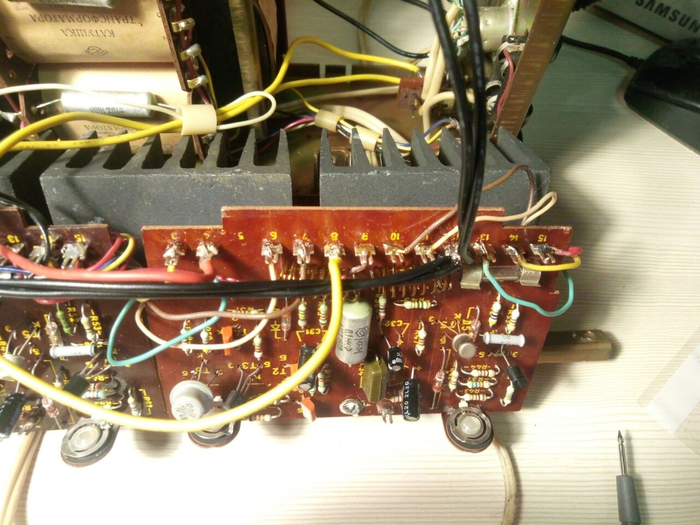

Нагрев выходных транзисторов лечил возвращением на законную родину платы оконечника, у котрой всего-то была парочка поднятых пятаков, ничего необычного для использованного тут гетинакса, после замены этот канал стал заметно холоднее. С подстроечниками на платках тоже поигрались, так что нагрев другого вылечил откручиванием тока покоя на заводскую метку. И классически, тут стояли жучки вместо предохранителей.

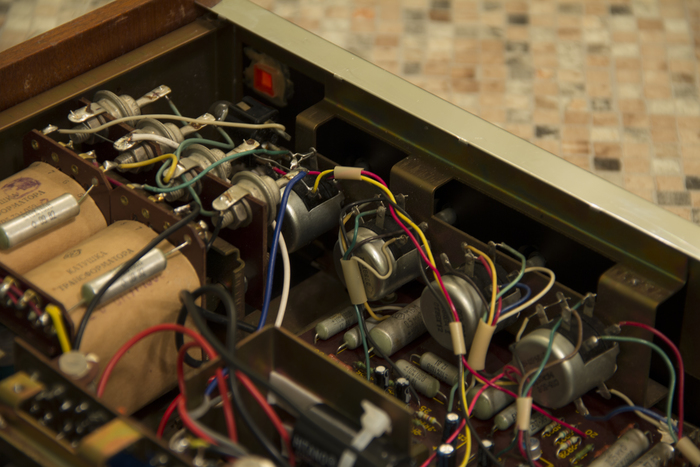

Регулятор баланса тоже зачем-то менялся, пришлось лезть в донора и выкорчёвывать оттуда родной потенциометр, попутно смазав его и почистив. Может для прошлого мастера это было слишком сложно, но внутрь явно пытались залезть.

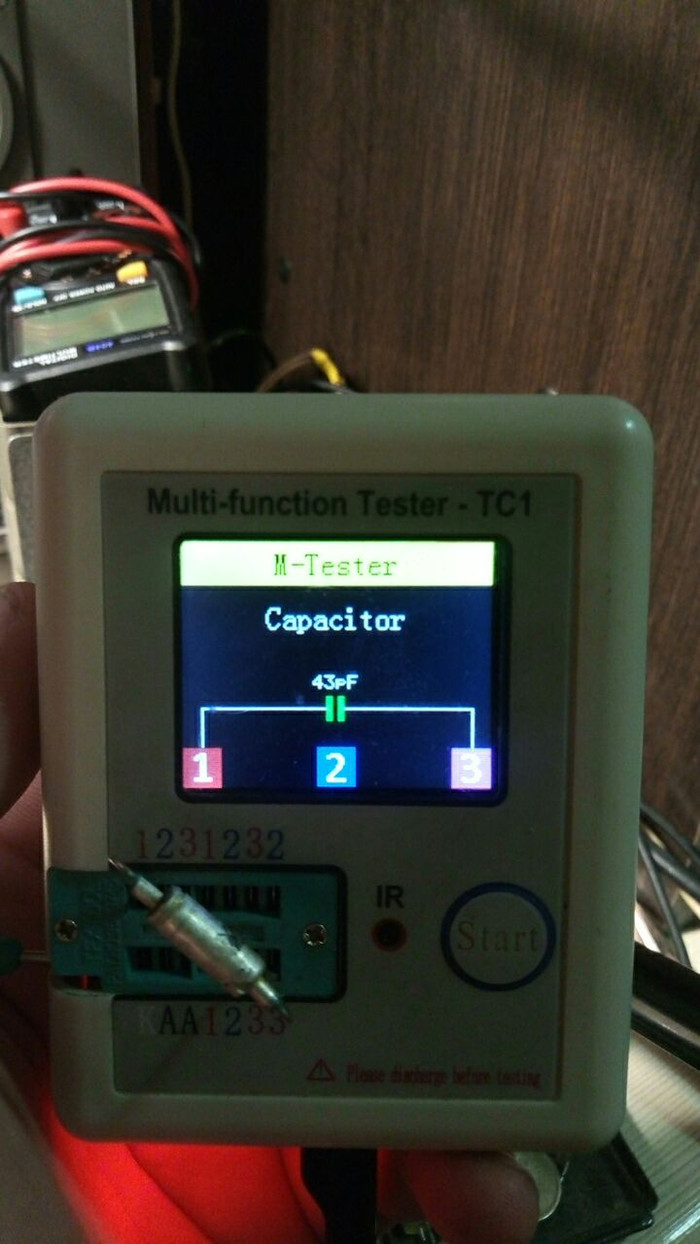

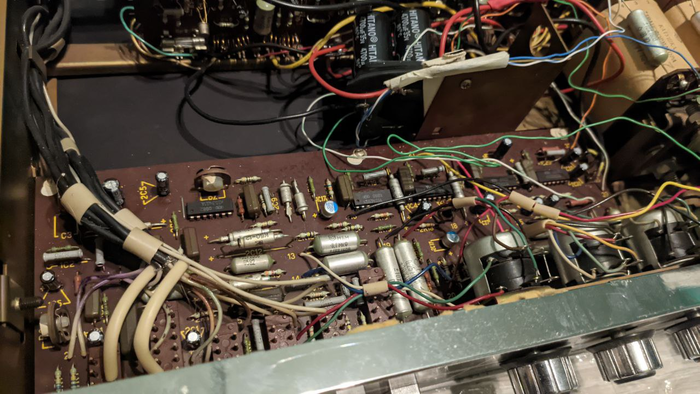

После этого усилитель заработал до такой степени что его стало можно слушать, но по ходу дальнейшей проверки оказалось что с трёх входов из четырёх идёт только один канал. Что только я ни делал, и микросхему в этом канале менял, и кнопки бензином промывал, и на провода грешил. А виноват оказался этот гад на один микрофарад, о том что на этой плате могли остаться электролиты которые человек на заметил в прошлый раз мне пришло в голову далеко не сразу.

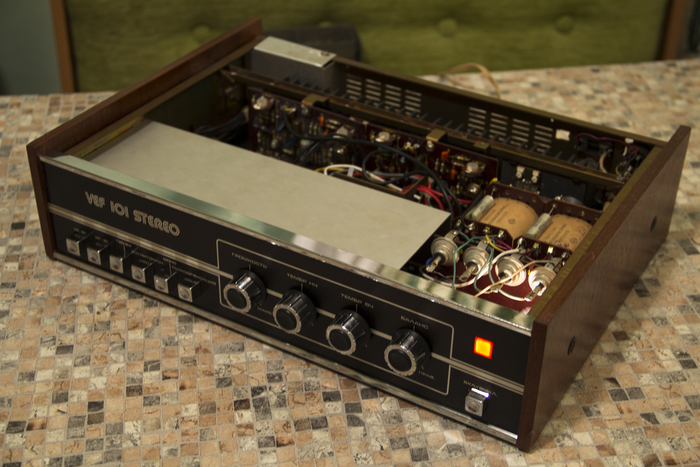

Так это выглядит с эащитным экраном на месте.

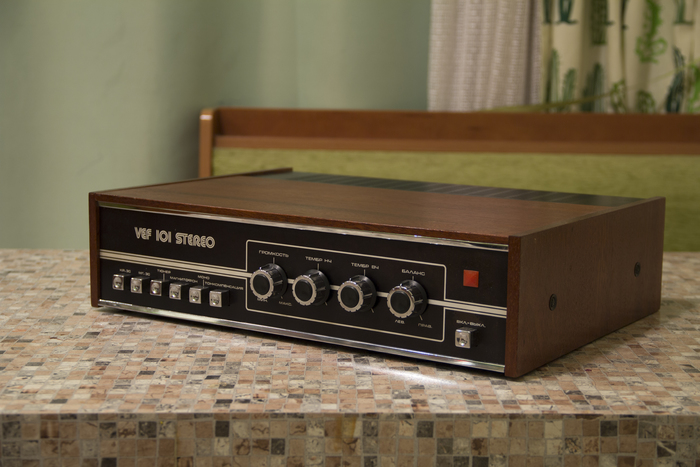

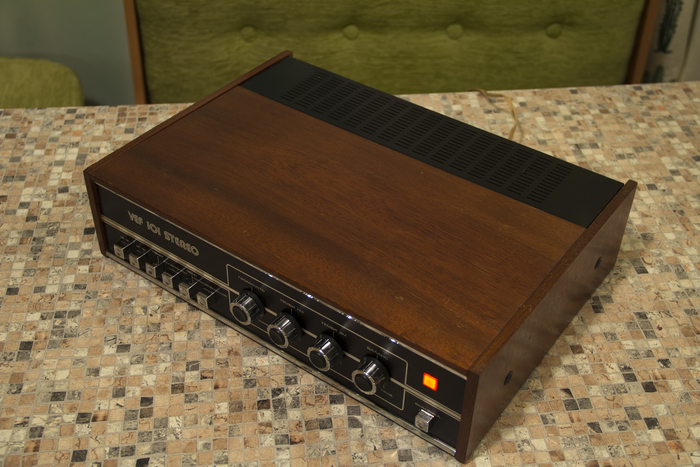

Вот вроде бы и всё что я с ним делал. Кажется немного, но на то чтобы вычистить следы былого рукожопия у меня ушло три дня. Сейчас аппарат полностью работает и радует отмытой внешкой.

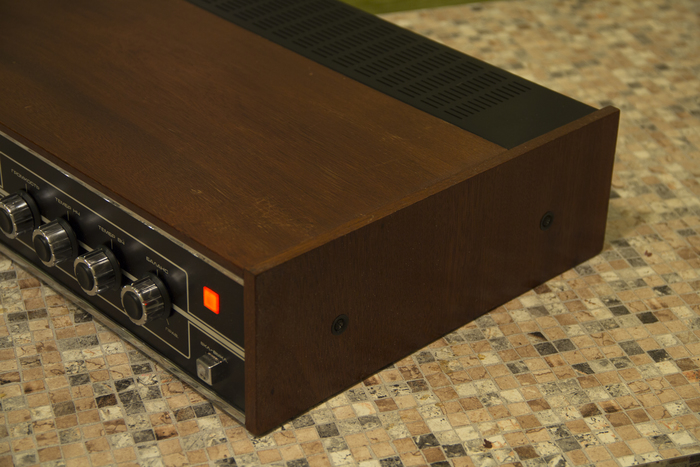

Боковинки крепятся на два винта, при том имеется хороший такой люфт, видимо для того чтобы расположить панель так как хочется.

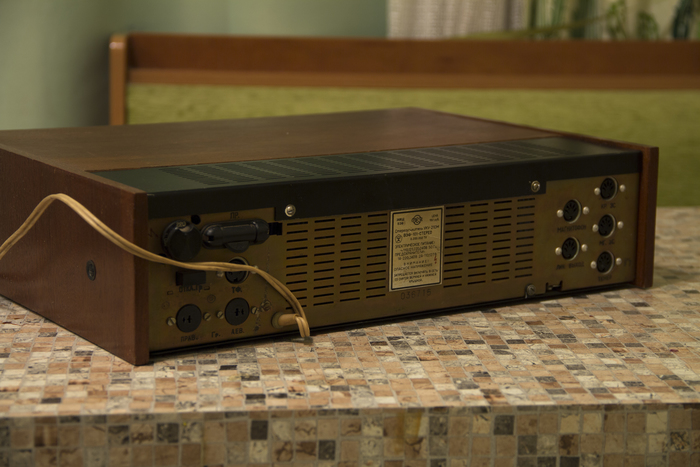

Те самые четыре входа справа, и ещё одно гнездо - линейный выход. Слева разъём для "телефонов", они же наушники, кнопка для отключения АС и разъёмы для подключения АС.

Верхняя крышка немного поцарапана, но в живую это почти незаметно.

Спасибо что дочитали, сегодня без демонстрации, по тому что демонстрировать то особенно нечего.
