AlexZhAk

Привет, Пикабу!

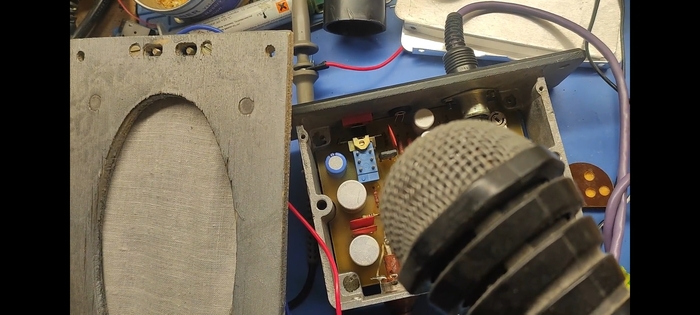

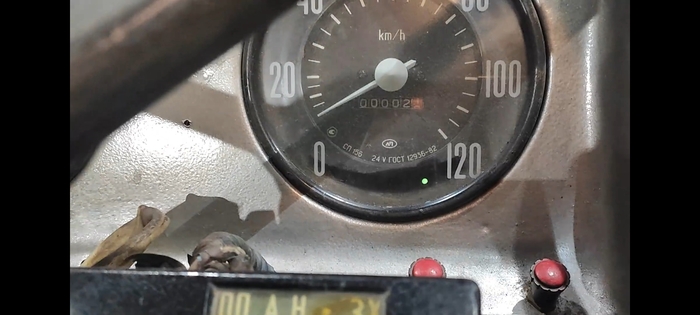

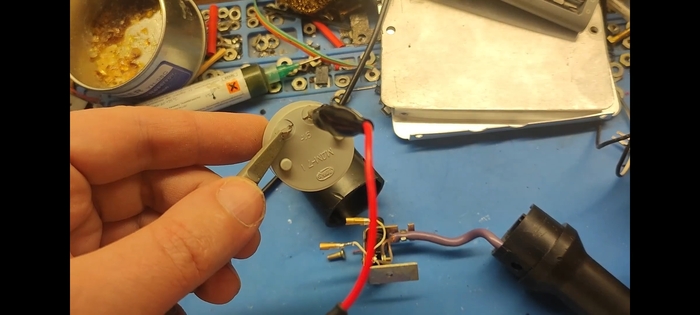

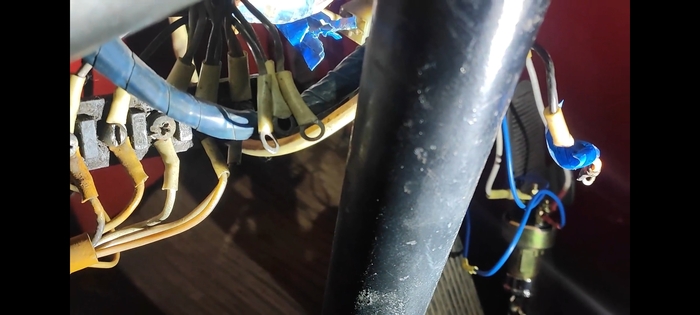

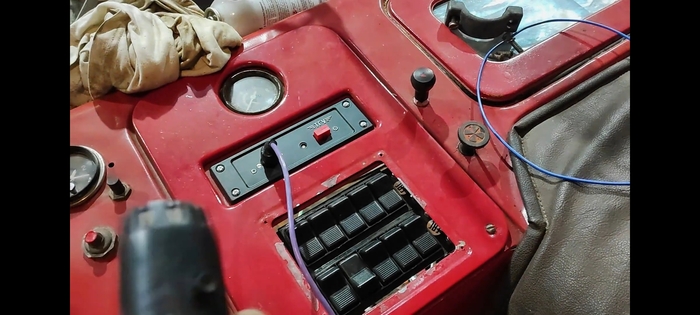

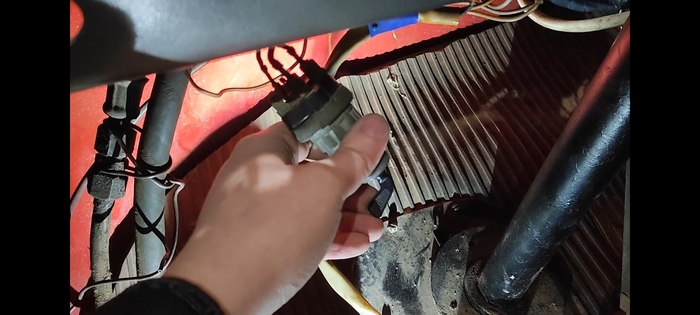

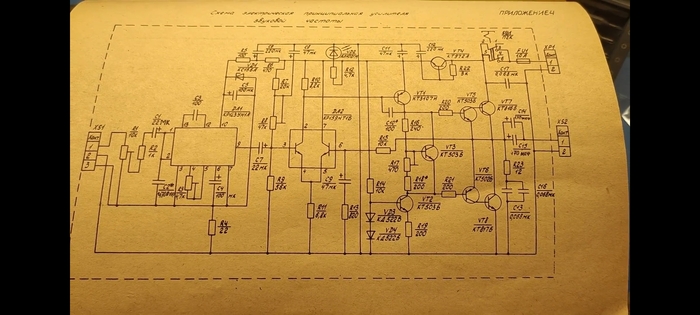

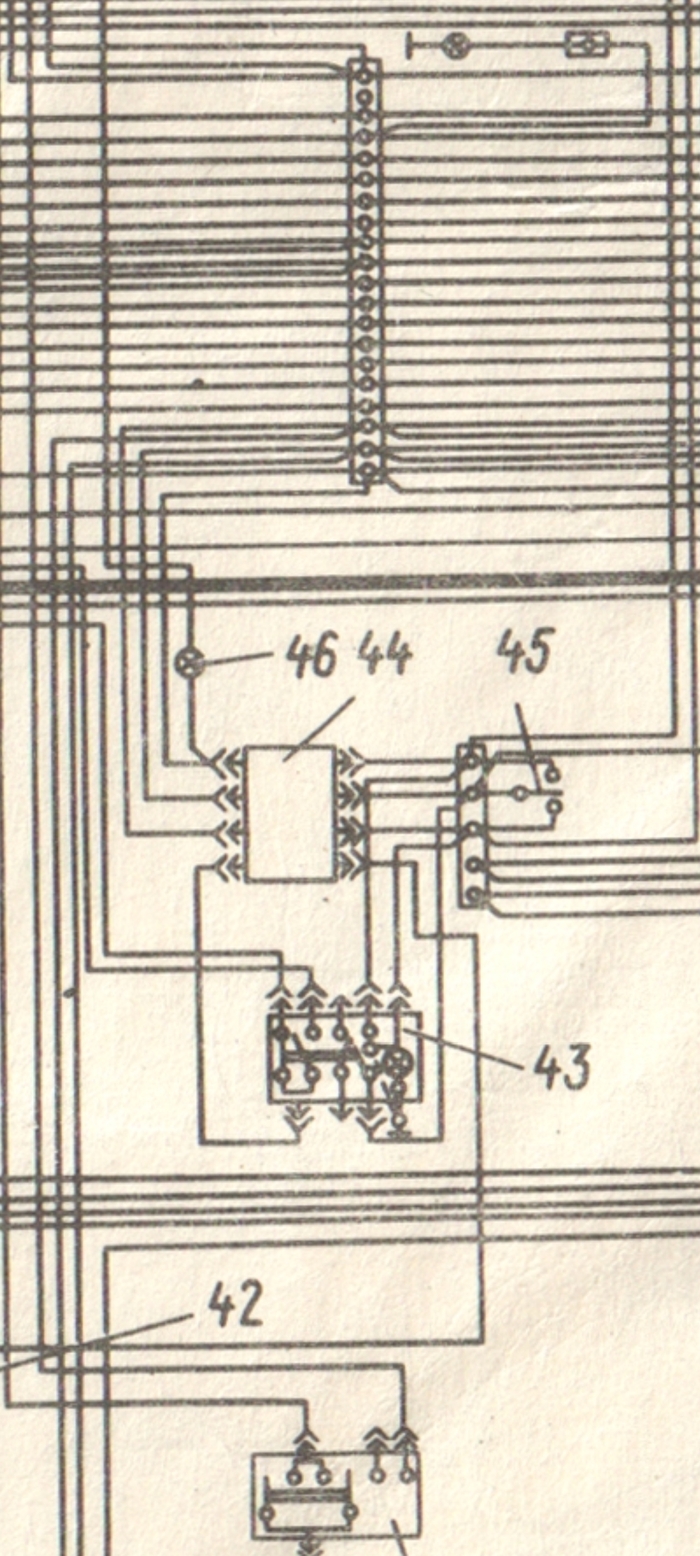

Отвлечёмся ненадолго от бутылкозвенящих постов о восстановлении автобуса детства и посмотрим на ещё один мой давний наконец оживший проект :)

Как-то давно я уже писал про эпичную систему освещения вокруг ранних домов серии П3. С тех пор много воды утекло. К сожалению, по современным законам данная система освещения не является общедомовым имуществом, о чём я выправил бумагу:

Как, собственно, и сами навесы, крышу пристроенных помещений делят, собственно, собственники этих помещений. Таким образом, общая задача восстановления освещения делится на подзадачи восстановления участков, принадлежащих каждому из собственников.

На данный момент интерес к восстановлению выразили Почта России и ДК "Берендей" (а это около 80% от сохранившейся световой полосы).

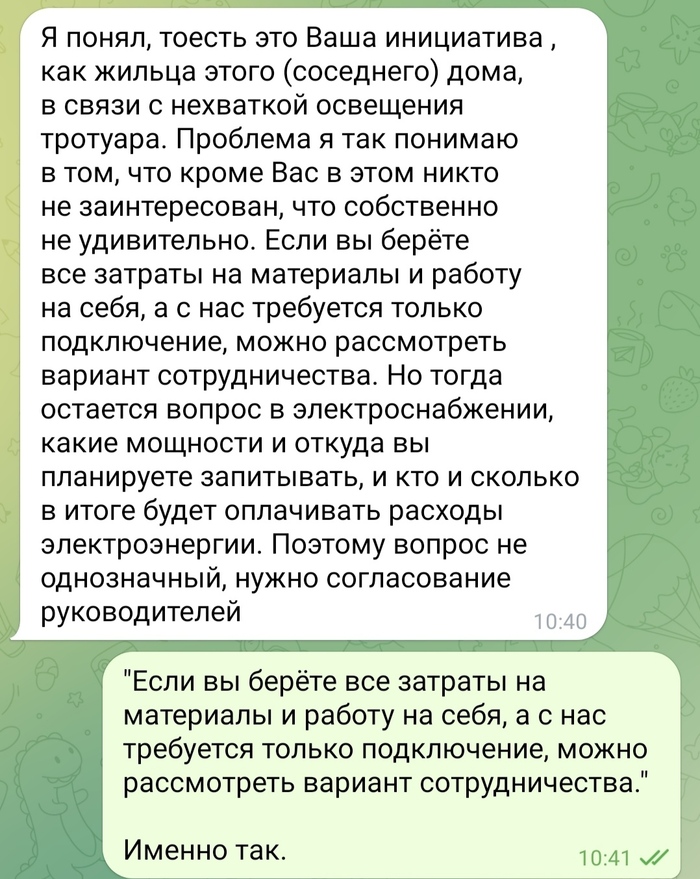

Почте, оно, конечно, интересно, но у них нет денег (но они держатся):

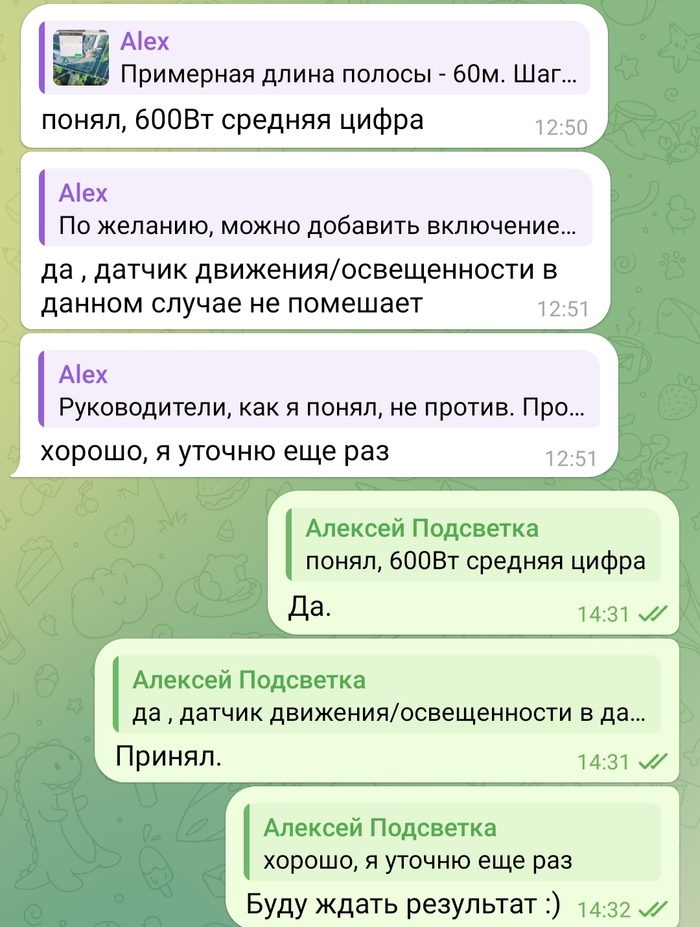

У ДК, как понимаю, с этим проблем нет:

Есть ещё стоматология и продовольственная лавка, но там совсем небольшая длина полосы.

В итоге, я планирую начать работы с ДК где-то ближе к маю, а пока потихоньку закупаю провода, лестницу, лампочки... На это всё нужны деньги и немаленькие, поэтому: если вдруг кому интересен проект, то прошу скинуться на него, сколько Вам не жалко :)

Донаты к посту включены. По поводу банковской карты - не знаю, можно ли выкладывать в посте реквизиты, поэтому прошу помощи @moderator в этом вопросе.

Как-то так. Сделаем вместе этот мир немного ярче :) Пикабу светодиодно-ламповый :)

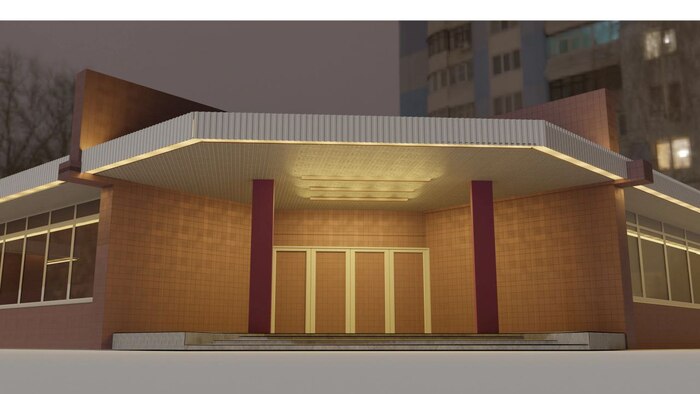

P.S. Современное состояние системы и рендер того, как оно будет после восстановления :)

С меня - посты и видео процесса восстановления, это как всегда :)

Привет, Пикабу!

В видео про радиостанцию на одном транзисторе случилась небывалая (для моих скромных показателей) активность, поэтому, как и обещал, выкладываю пост (и видео) про принцип стереовещания в диапазоне FM и его простейшую реализацию :)

Для начала - как оно всё там работает. В этих ваших интернетах достаточно много статей, описывающих принцип кодирования стереозвука в FM диапазоне, однако все они либо чересчур заумные, либо слишком поверхностные. А между тем - всё очень просто: берём сигналы левого и правого канала и поочерёдно их коммутируем со входом передатчика с частотой 38 кГц. В итоге на входе передатчика у нас получается "вереница из кусочков", выдернутых поочерёдно из левого и правого каналов.

Всё, что нам надо для восстановления на стороне приёмника двух каналов звука, это знать, когда эту "вереницу" коммутировать обратно в левый и правый каналы. С этой целью на частоте вдвое меньшей, чем частота коммутации, мы передаём сигнал синхронизации. Приёмник умножает эту частоту на 2 и получает тот сигнал, с помощью которого мы коммутировали стерео (вновь на частоте 38кГц). Вот и всё!

Для чего это всё было придумано именно так? Да для совместимости с моно-приёмниками. Оказывается, если пропустить сигнал, о котором говорили выше, через фильтр низких частот, на выходе получим моно-звук :)

А теперь - к схеме:

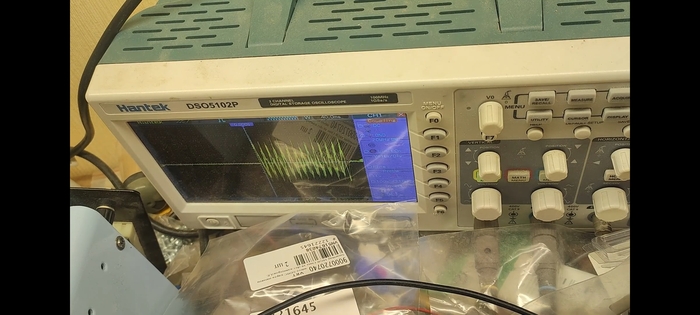

Состоит она всего из 6 транзисторов. Первые два стоят в симметричном мультивибраторе, настроенном на частоту 38кГц. Этот мультивибратор поочерёдно мигает светодиодами оптопар, которые коммутируют то левый, то правый канал на вход передатчика. Следующий транзистор - технический, он просто инвертирует фронт сигнала 38кГц. Дальше на двух транзисторах собран простейший счётный триггер. Он делит частоту 38кГц на два, получая на выходе частоту 19кГц. Диаграммы входа (жёлтый) и выхода (синий) делителя на 2:

Смешиваем сигналы, коммутируемые из двух каналов, и частоту 19кГц и подаём этот микс на модулятор на последнем, шестом транзисторе, который был рассмотрен в прошлый раз.

Собственно, всё :) Как и говорил ранее, всё очень просто :)

Видео-версия поста, где можно послушать результат: тыц

Пикабу познавательный :)

Привет, Пикабу! После ремонта ретроприёмника Telefunken Gavotte, про который я снял видео, но ещё не написал пост (каюсь, обещаю исправиться), захотелось немножко поиграться в радиохулигана рассмотреть и аспект передачи радиосигнала.

С этой целью собрал простейщий передатчик с ЧМ-модуляцией на одном транзисторе. Вот он:

Не будем тянуть кота за все подробности и сразу перейдём к схеме:

По сути - это схема генератора Колпитца, но с одной оговоркой, которая и позволяет передавать при помощи него частотно-модулированный радиосигнал. К базе транзистора, как видно из схемы, через микшер и разделительный конденсатор подключен источник аудиосигнала (звуковая карта ноута). Этот аудиосигнал немного меняет смещение на P-N переходах транзистора, что влияет на собственную ёмкость этих переходов. В итоге мы чуть чуть меняем ёмкость, которая, в основном, определяется конденсатором в 10пФ, подключённым между коллектором и эмиттером транзистора. От этого в такт входному аудиосигналу меняется и частота передатчика. Передающая антенна, представляющая собой кусок провода, подключена к эмиттеру транзистора через конденсатор 2пФ. Вот, собственно, и весь принцип работы, который я, кстати, подсмотрел в модуляторе приставки Денди :)

Пять минут на сборку схемы и "мама, я в эфире!" :)))

Ну и, как всегда, видео-версия поста: тыц. Когда видео наберёт >=10 лайков, сниму видео и напишу пост про радиовещание со стереозвуком :)

Пикабу познавательно-радиохулиганистый :)
