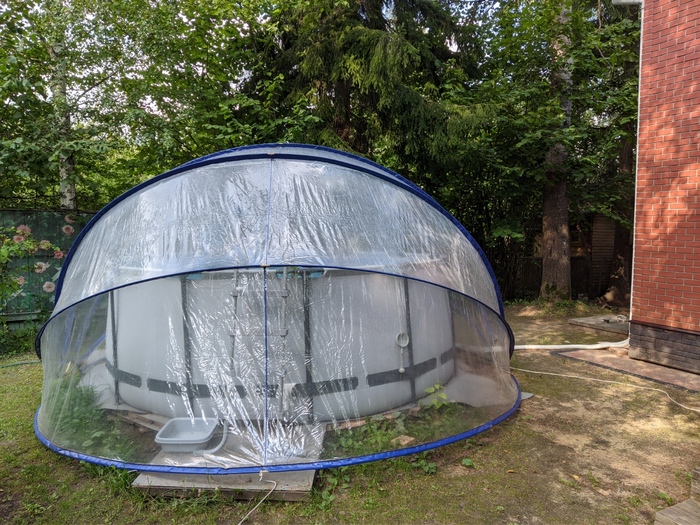

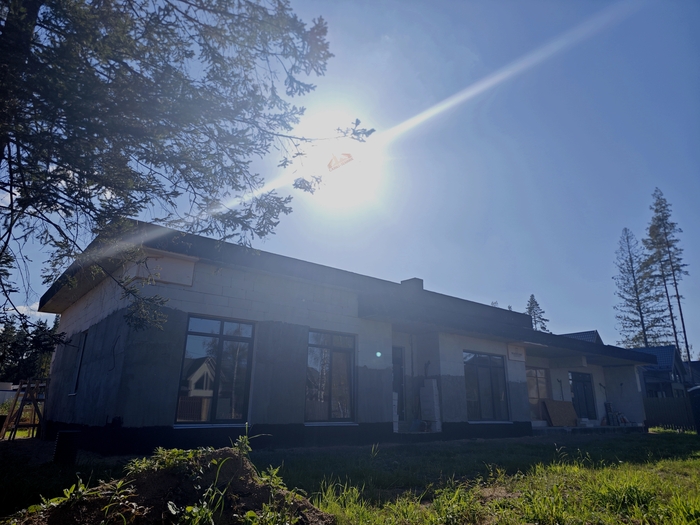

В общем, в единственном месте, где можно было удобно разместить бассейн, и где неподалеку есть вода и газ, всегда отсутствует прямой солнечный свет. Отсюда сразу проистекают две задачи: а) как сохранить тепло, б) как получить тепло. Для сохранения тепла сразу же заказал купол и одеяло-пупырку (оно, правда, шло из Китая два месяца) и установил бассейн на пеноплексовые пластины. Купол показал себя очень хорошо в плане утеплителя, как, впрочем, и всех остальных планах, кроме сборки и хранения; если будет интерес, напишу про него отдельно.
В плане (б) сама первая идея была набирать бассейн горячей водой, а по мере остывания подменять остывшую на горячую. В доме есть скважина, серьёзная водоочистка и газ, поэтому в принципе это было осуществимо, хотя и выглядит малость расточительно (особенно с европейской точки зрения). Но, изучая интернет, наткнулся на печку Пеллетрон для отопления бассейна, а так как у меня после постройки дома осталось куча дерева, то и была немедленно куплена аналогичная печка, но получше (железо потолще) - марки Gorista. Печка грела отлично, и если бы в штате дачного хозяйства был истопник, то на ней бы и остановился.
Но речь, как вы уже догадались, пойдет не об этой печке - о ней тоже могу рассказать отдельно, если будет кому интересно. Речь пойдет об отоплении стандартным бассейновым способом - от газового котла через теплообменник.
Когда ставил первый бассейн (сейчас второй - повыше, 122см/11м3, у метрового ноги задевают дно, когда плаваешь на спине), держал это в уме, но сразу заниматься этим не стал, т.к. надо было изучить тему, а пока изучишь - и лето закончится.
Поэтому рубил дрова и изучал. Несмотря на стандартность теплообменного подхода, я нигде не нашел описания или опыта того, что хотел сделать сам. Или фирмы дают свою рекламу, показывая дорогие профессиональные установки, или же умельцы-рукодельники делают совсем колхоз. Я же хотел сделать дёшево и сердито. Идея была запараллелить теплообменник системе отопления. Летом она все равно используется редко - почему бы не переключить ее на подогрев бассейна? Котёл у меня - Viessmann Vitopend 100, мощностью 24 КВт. По большинству расчетов из интернета для нагрева 11-кубового бассейна должно было хватить 13-киловаттного теплообменника. Однако, поизучав детали, я выяснил, что эти киловатты описаны примерно как мощность автомобиля указывают для оборотов 6000, т.е. для потоков воды, которых не сможет обеспечить ни мой песочный насос (6 кубов/час), ни насос котла для горячего контура воды. Один из расчетов от украинского магазина, кстати, вывел 30 кВт:

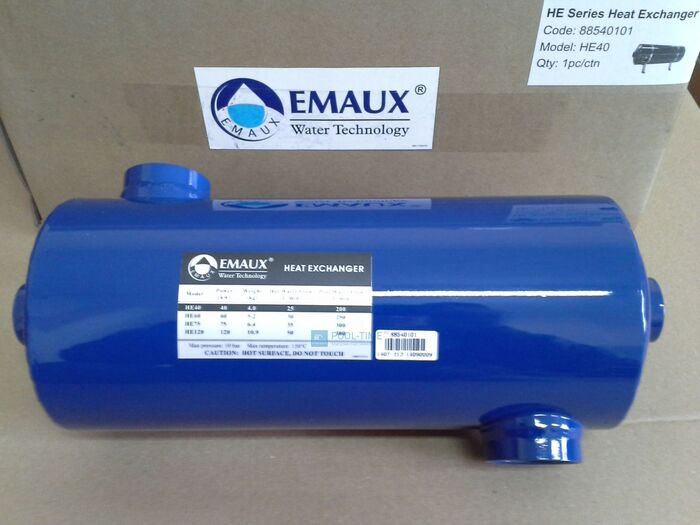

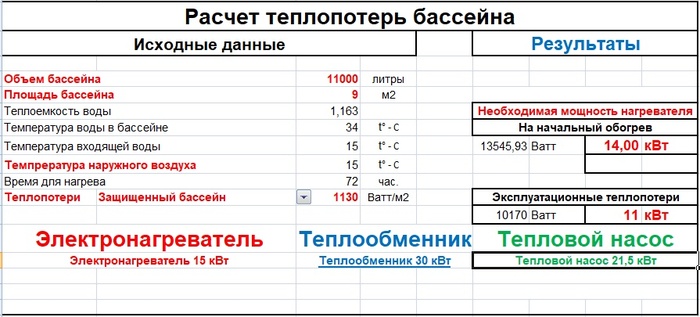

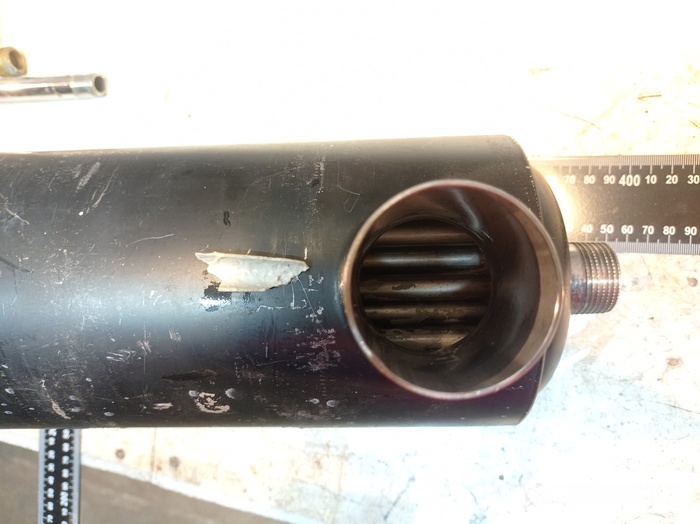

Решил подобрать 28-киловаттный. Но нашел на Авито новый 40-киловаттный Emaux HE-40, а запас мощности никому еще не мешал - его и купил, всего за 7 тысяч.
Кроме самого теплообменника во всех иструкциях, включая приложенную к Emaux'у, для типовой схемы требовалось минимум следующее: переходные муфты для ПВХ, электромагнитный клапан, ускорительный насос, термостат, основной насос с песочным фильтром, ПВХ-трубы с вентилями и байпасом, контроллер всего этого. Каждая штучка из этого списка, несмотря на очевидную простоту конструкции, стоит неслабых денег. Если мне не жалко отдать за хороший усилитель или колонки приличную сумму, то 15 тыр за какой-то клапан - душа (она же жаба) возмущается. В общем, на той же Авите нашел б/у комплект со всей этой байдой - его и купил особо не вникая без теплообменника за 30 тысяч.
Муфты ПВХ докупил отдельно. Вроде смотреть не на что, а по 2 тысячи за штуку (сейчас минимум по 2.5, причем отечественные). В комплекте был контроллер Kripsol с механическим таймером, термостат Pahlen, электромагнитный клапан Buschjost Norgren (220В), насос Grundfos и все ПВХ-трубы с приклееными вентилями. Продавец обрезал и подписал все провода, поэтому проблем с подключением, если бы я его делал так же, как он, не было.

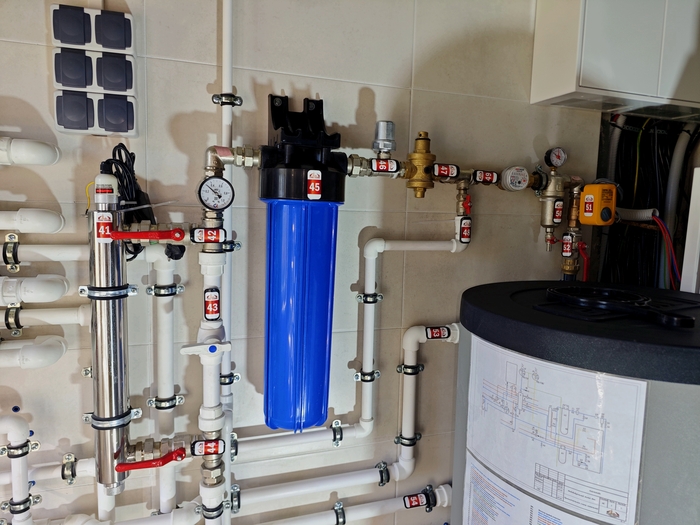

В общем, в конце прошлого лета призвал знакомого сантехника для вкрячивания всей этой штуковины. Мой план был такой: установить теплообменник в топочную, рядом с котлом, просверлить стены и вывести разъемы для воды наружу.

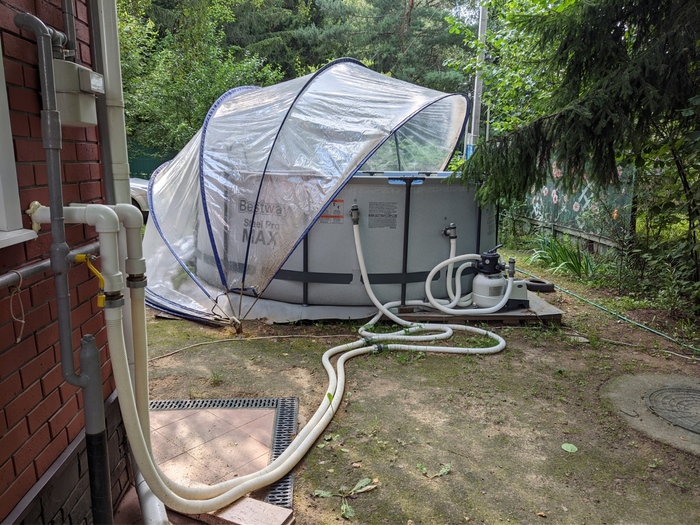

Основной насос с песочным фильтром в дом не тащить, а оставить, как и раньше, в углу бассейна под куполом. Но сделать для него специальную розетку на вернанде, запитанную непосредственно от контроллера, чтобы управлялся "мозгами" (которых не оказалось) контроллера. В целом, так и удалось сделать. Однако, сантехник убедил, что ПВХ в моем случае ни к чему, трубы, что я забрал у мужика за 5 тыр (сначала не собирался) не расклеить, и ПВХ вентили, хоть и можно снять, но останутся без своих муфт. Соответственно, и купленные муфты-переходники для ПВХ оказались лишними. А собрал он всё на обычных полипропиленовых трубах с американками.

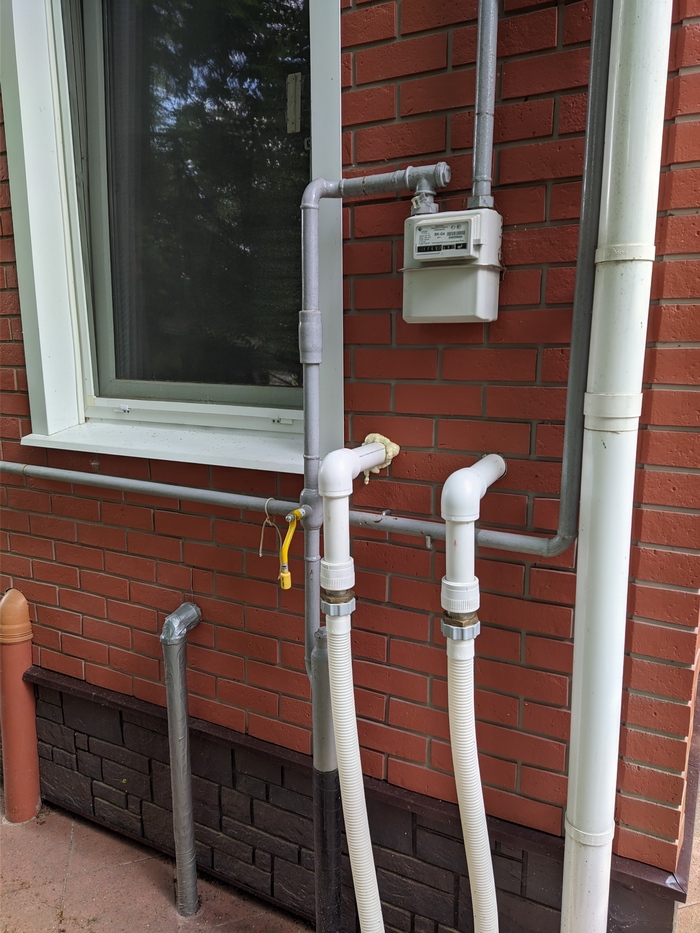

Наружу тоже выходят короткие полипропиленовые трубы с разъемами - их надо покрасить или обмотать чем-нибудь, говорят, они боятся ультрафиолета. Правда, солнца им в том месте не увидать.
До насоса от стены дома около 4м. Хотел поначалу протянуть жесткие разборные трубы, но забил - докупил еще тройку стандартных трехметровых шлангов на 38см и соединительные муфты. Так хранить легче и меньше будут мешаться под ногами.
Забыл сказать, если раньше бассейн подключался к насосу через переходники 32/38см, то сейчас прорезал дырки и установил в бассейн большие красивые разъемы на 38, с плунжерными клапанами-отключателями воды - чтобы поток был максимально толстым и можно было легко отключить шланги от дома, если надо. Лучшая цена оказалась, если покупать клапана по отдельности, а входной и выходной разъем - вместе. Выходной разъем шел в комплекте к насосу, в входной - нет, очевидно, из-за этого входной в два раза дороже выходного. Но есть дешевые (330р) входные разъёмы без решетки - для привинчивания скиммера.
В принципе, его одного было бы достаточно, но я это понял, когда уже купил.

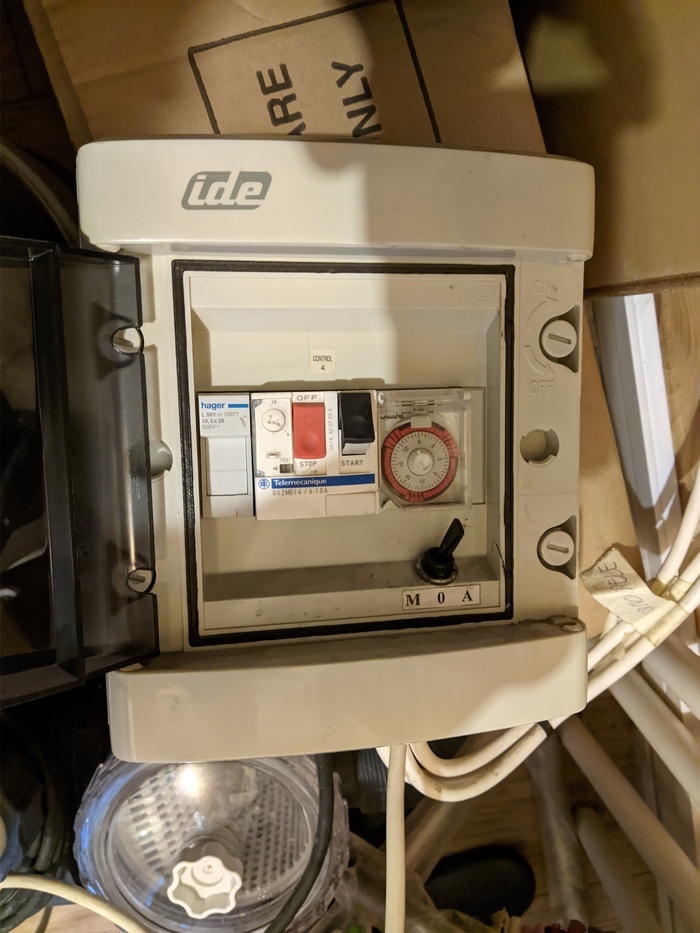

В общем, сантехнику подключили в августе, и у меня была вся зима для изучения и подключения контроллера. Контроллер этот, Kripsol Am100, новый стоил около 30 тысяч (когда доллар был по 70), а при пристальном изучении оказался набором простых и дешевых усройств для DIN-рейки: кнопка отключения (должна срабатывать и при перегреве), механический таймер, УЗО, тройной переключатель, герметичный корпус, проводочки. В общем, можно самому собрать аналогичный тысяч за 5, а то и 3, если совсем экономить. Даже таймер поставить с управлением с телефона.
Вот его состав из мануала:
1. QF Terasaki GD25 Выключатель автоматический 3-х пол. (25А) с регулируемой тепловой защитой (6,310 А)
2. KT Gave 1461G Реле времени программируемое
3. FU Hager LS501 Предохранитель (2 А)
4. SA C 1720 H Переключатель
5. X1 Eexel WK 2,5/U Клемма
6. X2 Eexel WK 2,5/U Клемма
7. IDE20400 Корпус распределительного щита IP55 (1 x 6 м)
Оказалось, что этот контроллер вообще не предназначен для теплообменника, а управляет просто насосом. По крайней мере, в инструкуции про теплообменник ни слова. Однако, предыдущий хозяин приделал туда управление термостатом, клапаном и ускорительным насосом. По идее, при включении обогрева по термостату должен обязательно включаться насос, даже если таймер насоса в этот момент настроен на отдых. И наоборот, если бассейн уже нагрет, а таймер хочет гонять насос песочного фильтра, то нагрев не должен включаться при включении насоса. Тут вылезли недостатки этого контроллера: такие режимы сделать не получилось, и вообще насос по таймеру включаться не захотел - он или работает все время (там есть такой режим на таймере), или не работает вообще. Поэтому пришлось давать отдых насосу вручную, полностью отключая контроллер главной кнопкой. Наверное, всё же подберу другой (например, такой "SR658 теплообменник и подогрев бассейна/контроллер, тепловая энергия, передаваемая из резервуара в бак" https://aliexpress.ru/item/32854135892.html) и поменяю со временем.

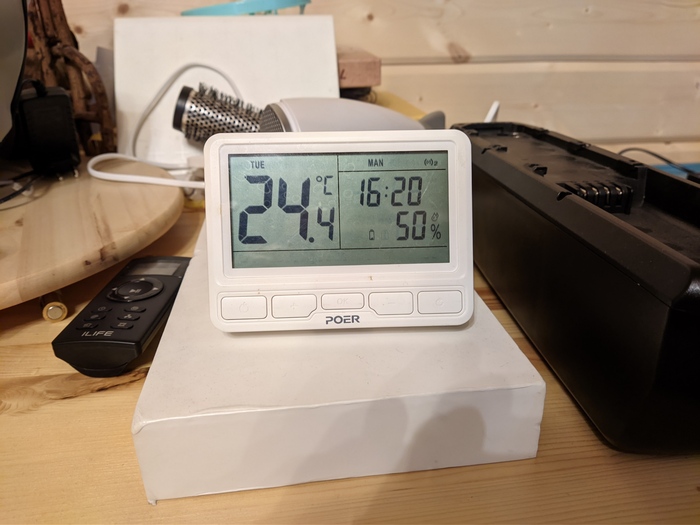

Ускорительный насос и электромагнитное реле подключены к выходу термостата. Реле времени управляет песочным насосом, но отключает его, если термостат не в режиме нагрева. Во всей этой схеме мне не понравилось, что никак не задействована фича котла по согласованию со внешним термостатом. В каждом котле есть такая перемычка, которую надо убрать и воткнуть вместо нее блок управления термостата, который ее замыкает, когда хочет что-то греть, и размыкает, когда не хочет. У меня уже 7 лет испольуется китайская система PoerSmart для управления отоплением, ее блок замыкает эту перемычку, к нему подключается беспроводным способом внешний термостат, который стоит в комнате и следит за температурой, по WIFI этот термостат (на самом деле их у меня два, один управляющий, другой просто отчитывается о температуре) подключен с блоку Gateway, который обеспечивает связь с роутером и управлением через интернет. И пара газовых датчиков тоже туда привязана, и все это управляется и программируется с телефона. Если интересно и народ будет читать это пост, могу тоже сделать пост про термостат.

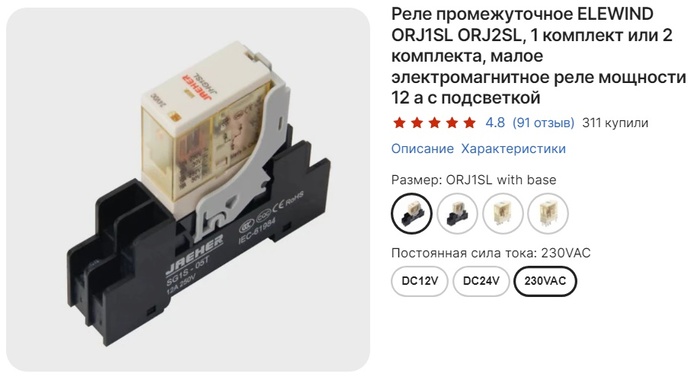

Ну так вот. Почему ни в одной бассейновой схеме никто не управляет котлом через эту возможность? На всех схемах ставят электромагнитный клапан, который затыкает трассу, котел начинает нагреваться и отключает нагрев из-за перегрева собственного встроенного термостата (т.е. быстро достигает установленной температуры). Из общих соображений это кажется немного идиотизмом. Ведь котел в режиме простоя будет постоянно в на грани перегрева! В общем, купил я на алиэеспрессе реле, которое замыкает-размыкает в зависимости от подачи 220В, нашел место в этой коробочке Kripsol (ну, чуть поломать ее пришлось) и присоединил параллельно электромагнитному клапану и ускорительному насосу. А его замыкательные выводы на финише подключил к тому самому месту в котле, где была перемычка - параллельно отопительному термостату. Только одновременно эти термостаты работать не должны, PoerSmart я сейчас отключаю, когда греется бассейн.

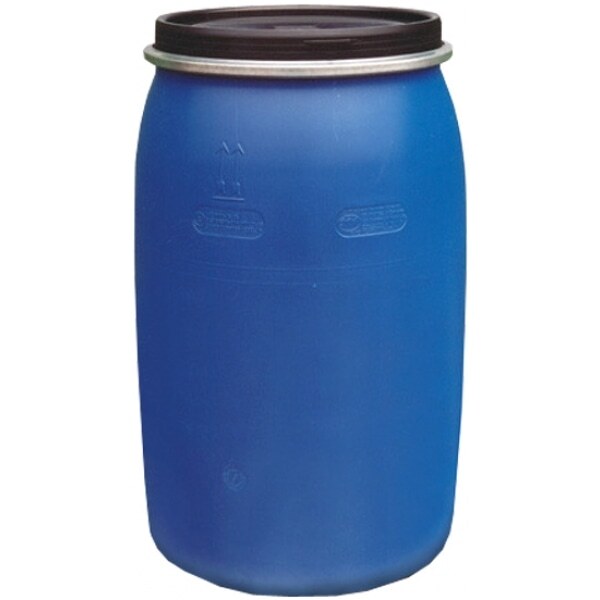

В общем, в конце мая я решил погонять эту систему в "лабораторных" условиях - изучить переходные процессы, измерить скорость нагрева. Чтоб это происходило побыстрее, купил для тестов пластиковую бочку на 200л. На мою беду, бочка оказалась из-под концентрата шампуня. И его там было килограмма 3. Как ни вымывали, пена все равно фигачила что твоя джакузи. Полез вовнутрь - отчищать руками. А бочка имеет сужение в горловине. В общем, туда-то я залез, а снять ее не могу! Плечи застряли, пузо перекрыло кислород, руки скользят по стенкам из-за мыла, дно далеко - не оттолкнуть. Уже стало трудно дышать, начала подкрадываться клаустрофобия. Хорошо, жена наконец услышала мои призывы и помогла стянуть эту хрень. Ей смешно, а мне - не очень. Потом уже купил вкладыши для бочек, но протестить нормально так и не удалось.
Когда наконец установил и наполнил бассейн, всё подключил - а не работает. Котел сразу перегревается и отрубается, теплообменник не греется. Хотя грелся при проверке сантехником. Стал думать, в чем причина.

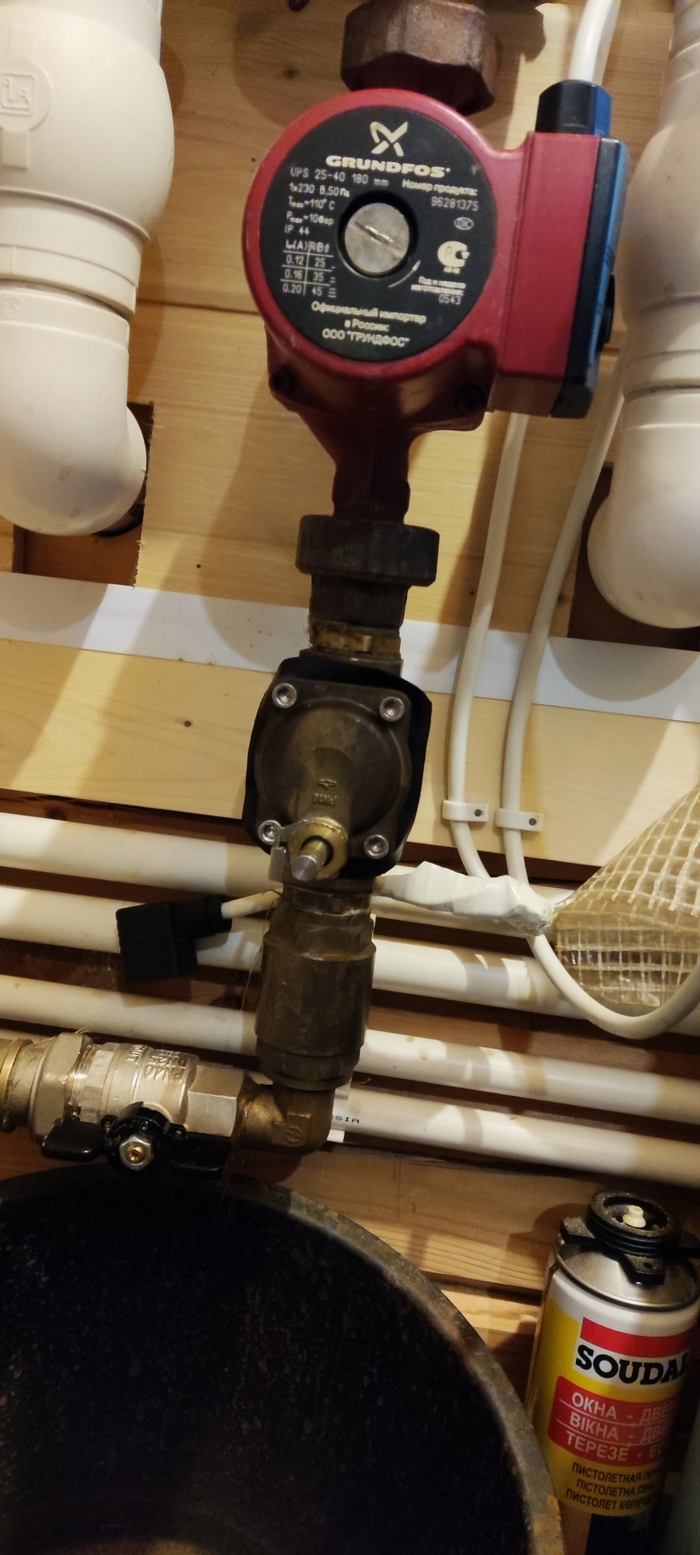

Или магистраль завоздушена, или ускорительный насос подлключен неправильно, или электромагнитный клапан не открывается. Убрал питание с системы, но подал на клапан - нет результата, значит, не насос.
Открутил гайку с насоса - водичка побежала, воздух не свистит, сверху на трубе тоже открутил одну гаечку - тоже водичка. Значит, скорее всего клапан. Но он щелкает! Изучил, как работает - оказалось, сильно боится засоров, т.к. там в мембране две маленькие дырочки, которые легко засоряются. А разбирается он, оказывается, очень просто. И впрямь, внутри полным-полно какого-то говна. Почистил - заработало.
Однако, хоть теплообменник и стал греться, мне совершенно не понравилось, как происходит отключение по термостату. Клапан закрывается, контур горячей воды встает колом, на котле резко подскакивает температура, раздаются страшные звуки (подозреваю, вода в котле закипает). В общем, происходит то, что я и предвидел. Может быть, нужен еще один клапан, который бы открывал байпас горячей воды, когда закрывается этот, но зачем вообще эти клапана, если можно отключить котел простой электрической командой - для меня загадка. Нашел временное решение, которое облегчает жизнь котлу - держу байпас приоткрытым на ~25%, в этом случае при закрытии клапана у потока горячей воды остается лазейка, и процесс происходит гораздо мягче. Для теста сегодня закрыл байпас, а клапан отключил электрически - подвел ему 220В в обход контроллера. Стало работать вообще замечательно. Эту мембрану просто выкинуть нельзя, т.к. она выполняет роль и прокладки между крышкой и корпусом клапана, поэтому снял мембрану с клапана, заменив прокладкой из велосипедной шины, т.к. смысла в клапане не вижу вообще.
Тем не менее, в целом идея работает. Бассейн греется, примерно 1.2-1.5 градуса в час, с 24 до 32 нагрелся за 6 часов. Температуру в котле устанавливаю на 70-75 градусов. Бассейн все время около 32 градусов. Красота. И не надо бегать подкидывать дрова каждые 23 минуты!
Переключать обогрев с батарей на бассейн не слишком удобно: надо повернуть 10 вентилей и нажать несколько кнопок. Но я уже приловчился.

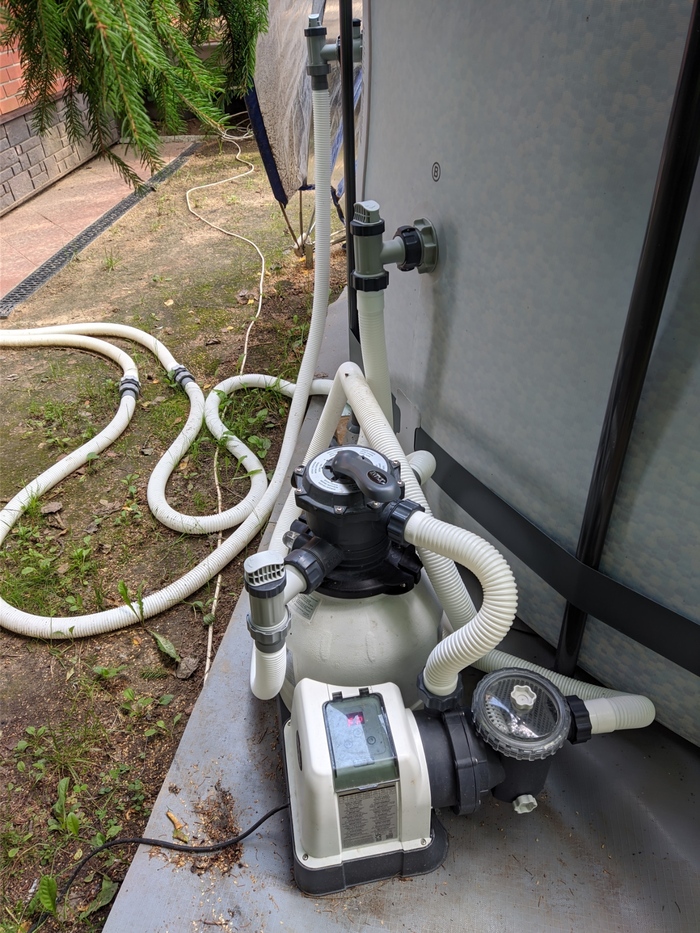

Хорошо, что у моего насоса Intex 28646 с песочным фильтром, оказался режим FP для бесусловного включения при подаче тока - его удалось совместить с контроллером. Не уверен, что у всех внешних насосов есть такая возможность.
Теплообменник нельзя держать сухим. Ржавеет, говорят. Но и воду до выходных разъемов (там зимой заглушки) держать нельзя - полопаются в мороз. Однако, на этих трубах внутри топочной есть вентили. Вот и собираюсь перед консервацией ловко перекрыть их, не выключая песочного насоса; надеюсь, за пару секунд он сгореть не успеет.
Напоследок, в чем я ошибся и что бы изменил:
1. Трубы ПВХ с вентилями и муфты ПВХ - просто выкинутые деньги. Трубы купил за 5, продал за 2 тыр.
2. Муфты - не нужные оказались, продал.
3. Электроклапан Pahlen. Нафиг не нужен. Может, пойму, зачем нужен, но пока не понял.
4. Ускорительный насос Grundfos. Мой сантехник (хороший специалист) утверждает, что насос в котле более мощный, и без этого ускорительного тоже прекрасно можно было обойтись, он только замедляет поток. Теплообменник стоит в метре о котла, трубы продавливать не надо.
4. Контроллер Kripsol. Сейчас бы я по схеме из его инструкции собрал бы дешевле и удобнее - с электронным управлением и через WIFI, или подобрал бы другой. Но когда покупал, не сильно представлял, как там устроено, думал, стоит чип с кастомной прошивкой. Такие, конечно, есть, но стоят обычно как лопасть вертолета, хотя по сути простейший приборчик.
5. Надо было предусмотреть возможность стравливания воздуха из горячего контура
6. Сейчас заполнение/доливка бассейна производится вручную - подключением внешнего шланга к горячему душу или холодной воде сразу после очистной системы и закидыванием другого конца в бассейн. Правильно было бы подвести трубу непосредственно ко входу в теплообменник воды из бассейна - врезаться в толстую полипропиленовую трубу.

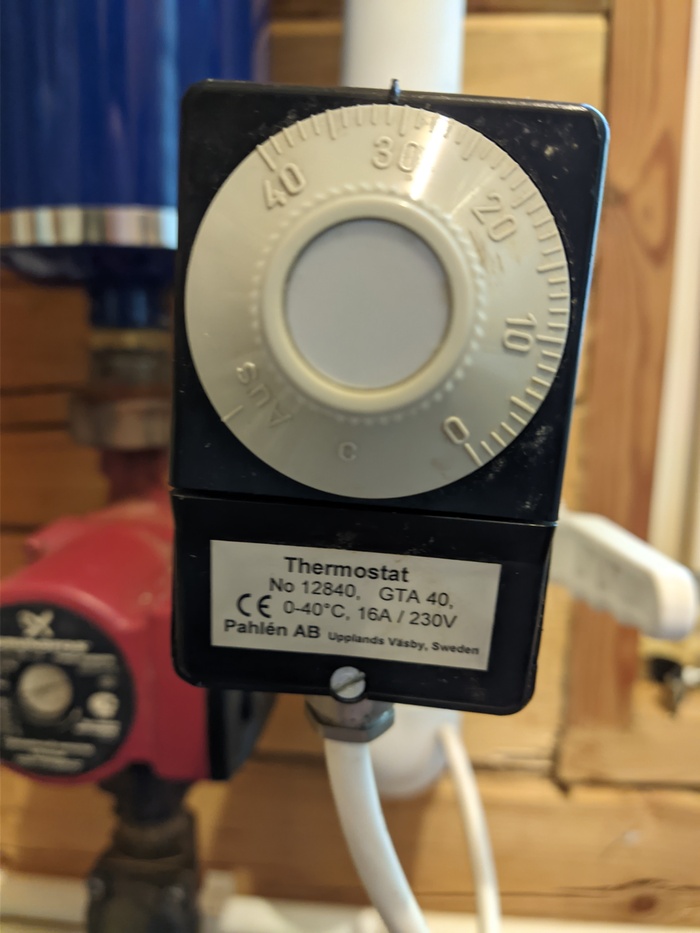

Т.е. фактически из всего купленного б/у набора стоило покупать только термостат (который Pahlen). Но чтоб это понять, пришлось сначала купить весь набор.

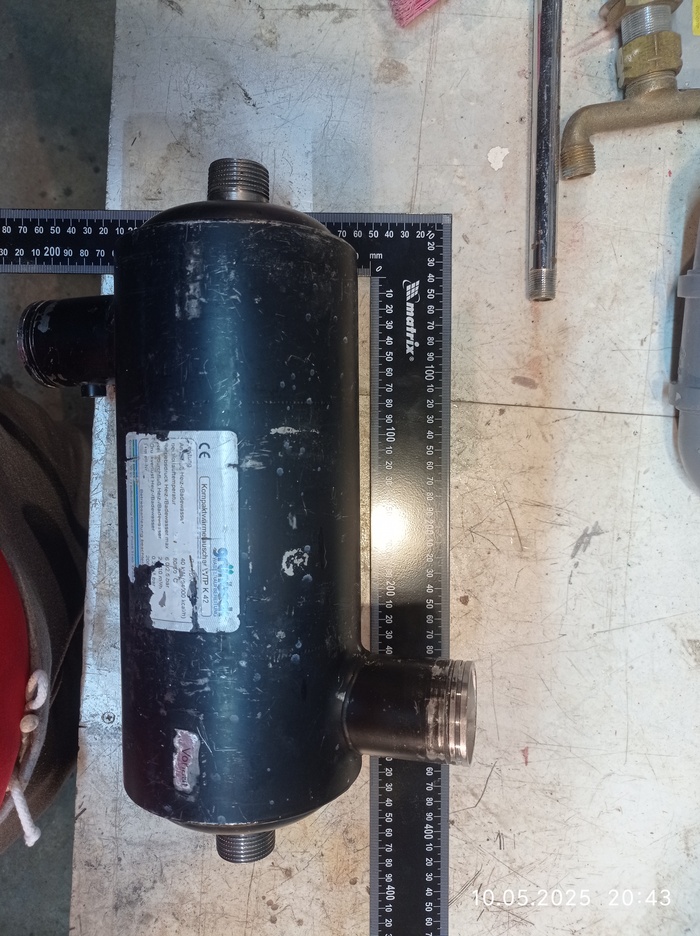

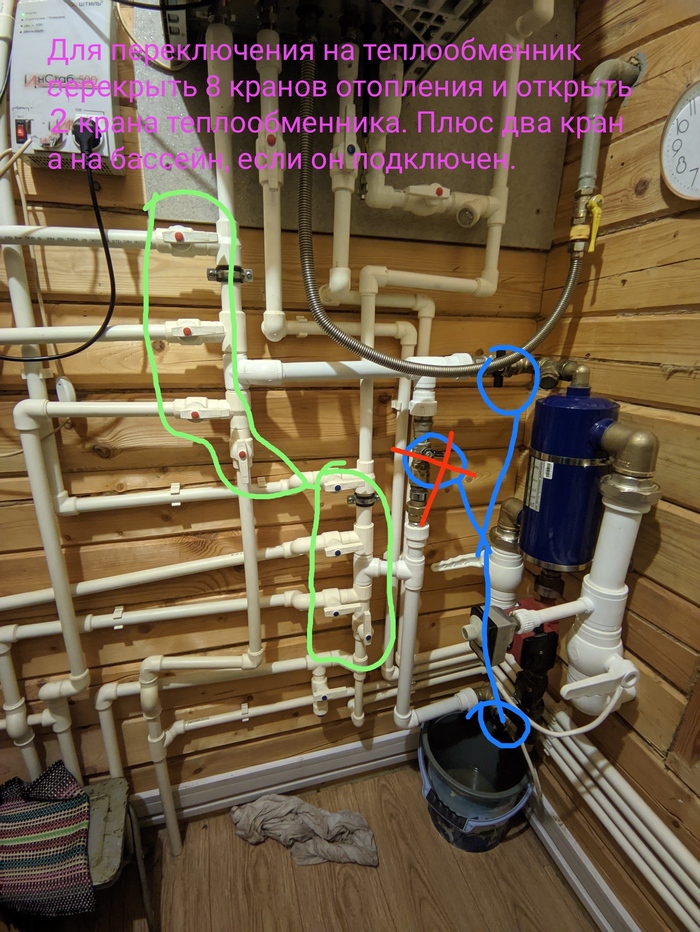

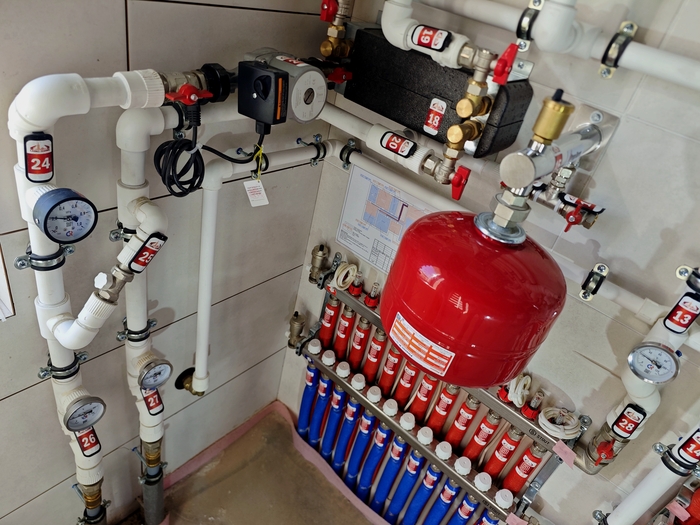

Общий вид теплообменника в топочной:
Написал этот текст почти месяц назад, но тут случился казус: включали подогрев без меня и забыли отключить одну из линий отопления дома. После этого бассейн стал греться в три раза медленнее. Никак не мог понять в чем дело и пофиксить, думал на воздушную пробку, но обнаружить ее и продуть не выходило. Отдохнул в Адлере, а потом наконец догадался повысить давление в контуре горячей воды теплообменника - и греться стало сразу гораздо лучше, 1 градус в час. Видимо, большую часть пробки вытеснило в компенсационный бачок.

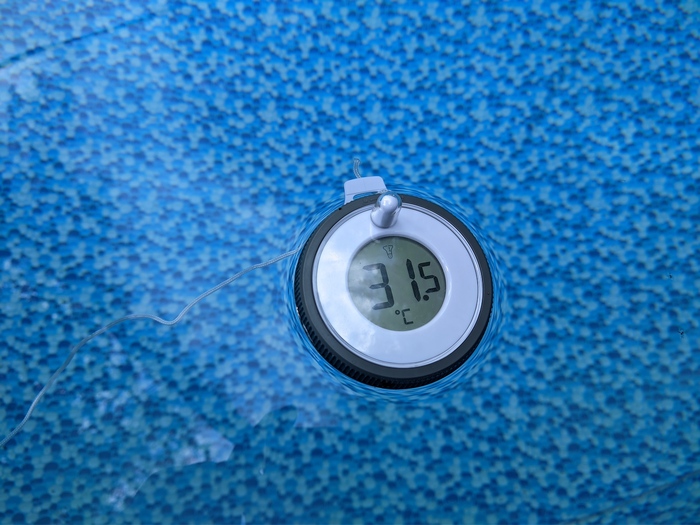

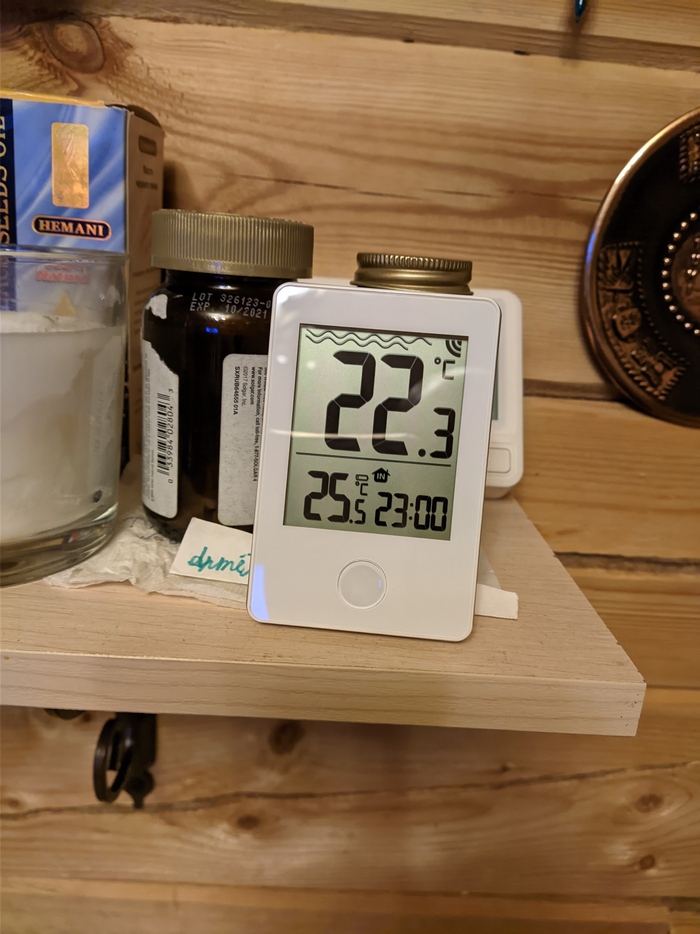

Для удобства контроля нагрева купил вот такой термометр с удаленным дисплеем. Очень удобный, температуру показывает в десятых долях градуса - глазами видно, как нагревается.
