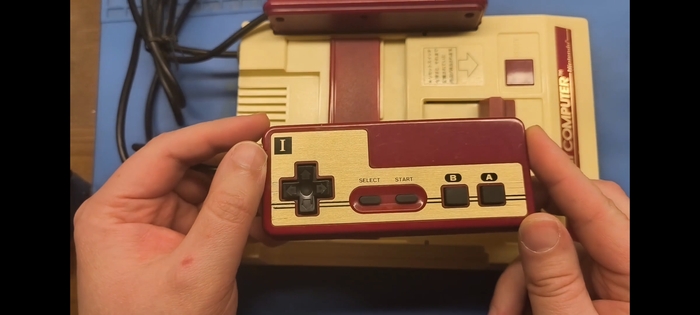

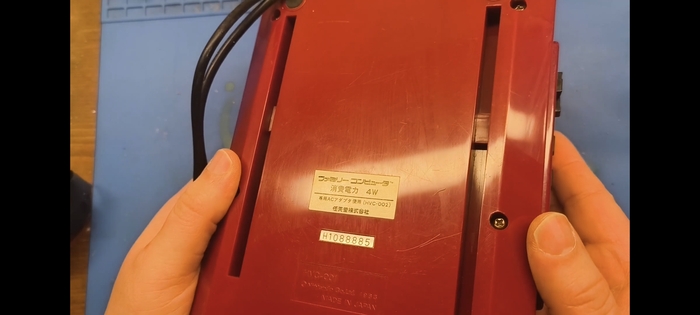

К сожалению, первый блин у японцев вышел комом - впоследствии все первые консоли были отозваны у покупателей, на руках остались единицы. Что же не так с этой версией?

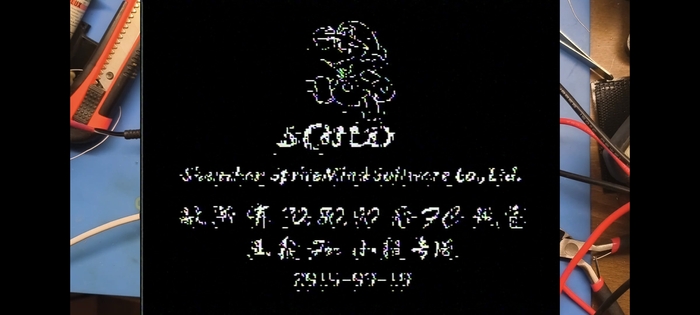

Всё сложно: часть картриджей она вообще отказывается запускать, а часть запускает с графическими артефактами:

Чтож, полезем внутрь. Авось, получится поставить её на ноги.

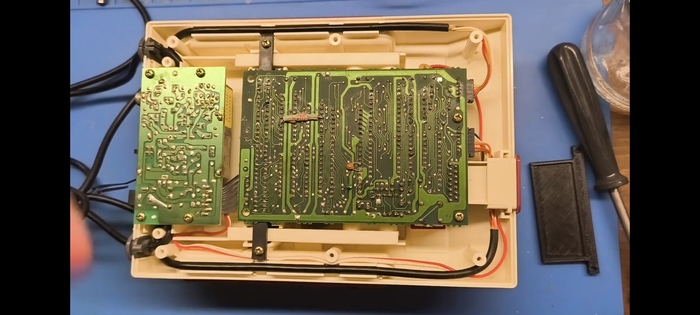

Внутри нас ждёт типичная для Фамикомов материнка с нетипичным радиатором на видиочипе - он слишком сильно греется для пластикового корпуса.

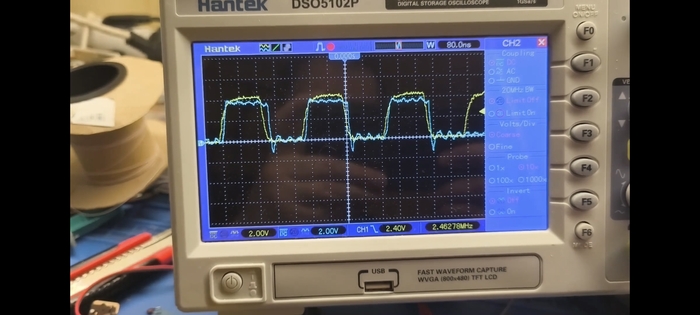

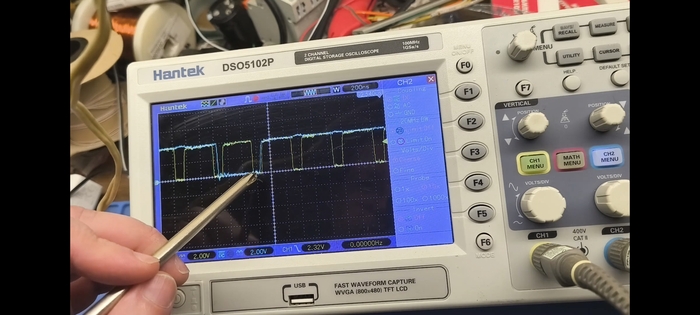

Сзади навесом напаяны несколько элементов. Для чего же их поставили? А вот для чего. Взглянем на осциллограмму сигнала процессора М2 (жёлтый) относительно сигнала R/W (синий):

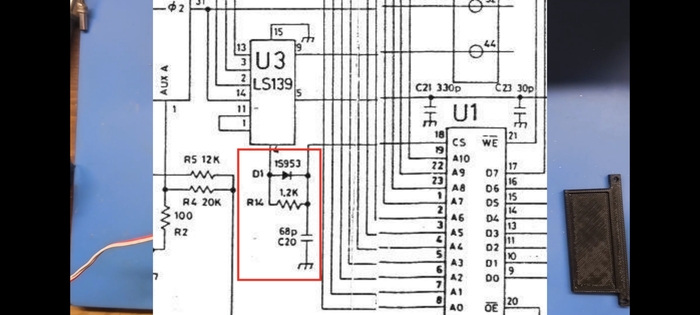

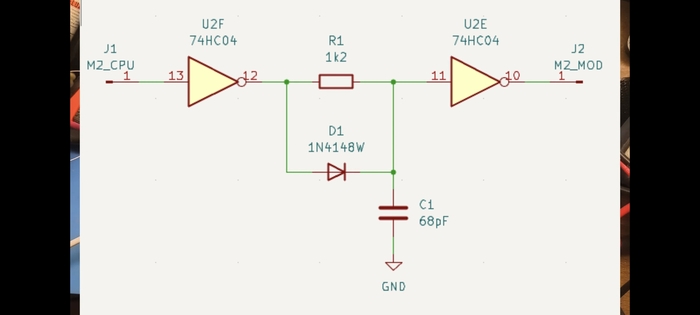

И видим серьёзные проблемы у сигнала M2 во время перехода к чтению: фронт M2 почти опережает фронт R/W. Естественно, это создаёт ошибки на шине процессора. Решение - слегка отодвинуть фронт M2 вправо. Именно для этого сделана RCD цепочка, бездумно копируемая со схемы Famicom и в наши дни:

Но японцы, к сожалению, не исправили проблему полностью. Чтобы она ушла, необходимо убрать то, что добавили японцы, разорвать линию М2 от процессора и вставить схему коррекции фронта уже на неё:

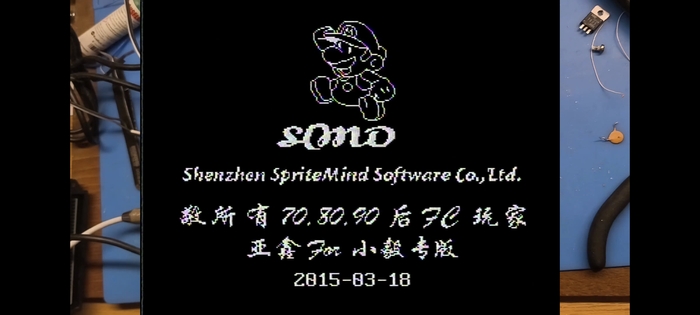

После этой модификации тот картридж, на который консоль никак не реагировала, стал запускаться (правда, графические артефакты никуда не делись):

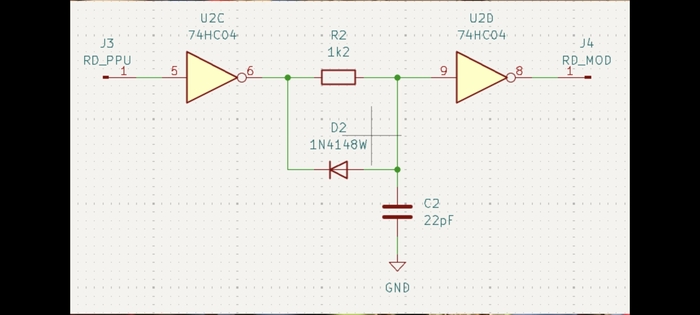

Что же не так с графикой? А тут целых две проблемы с сигналами. Первый - у линии чтения RD - он аналогичен проблеме М2 и исправляется так же.

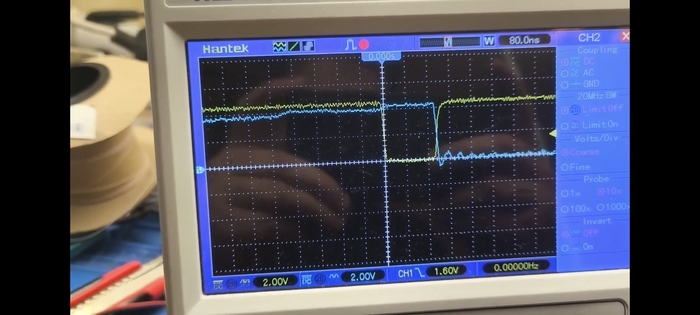

Линия записи WR, увы, тоже инвалид:

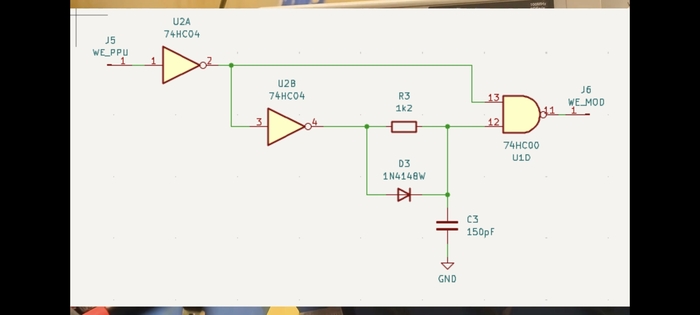

Сигналы адреса (синий график) меняются синхронно с окончанием записи (жёлтый график), а так быть тоже не должно. Поправить сие непотребство не просто: легко создать задержку по переднему фронту, но крайне сложно сгенерировать задний фронт раньше, чем это сделает чип. Но у архитектуры есть особенность: она никогда не пишет два байта подряд, и длительность сигнала записи всегда одна и та же. Таким образом, сформируем исправленный сигнал WR при помощи схемы одновибратора, работающего по переднему фронту:

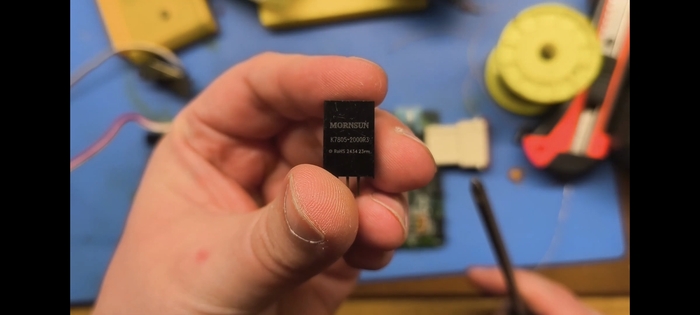

Ну и до кучи ещё заменим линейник питания 7805 на импульсник, ибо очень уж сильно греется.

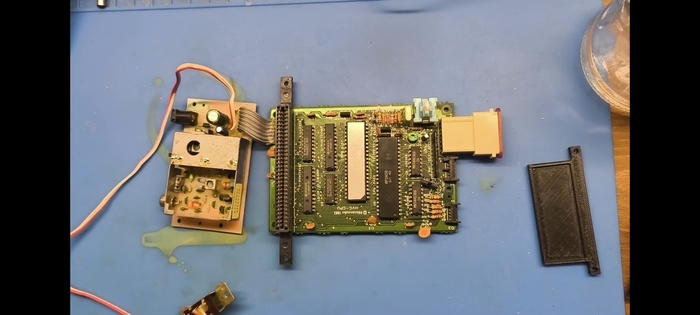

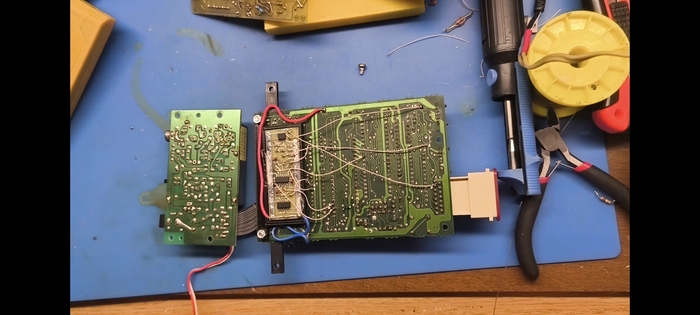

Вот так выглядят все наши исправления, оформленные в виде одной платки:

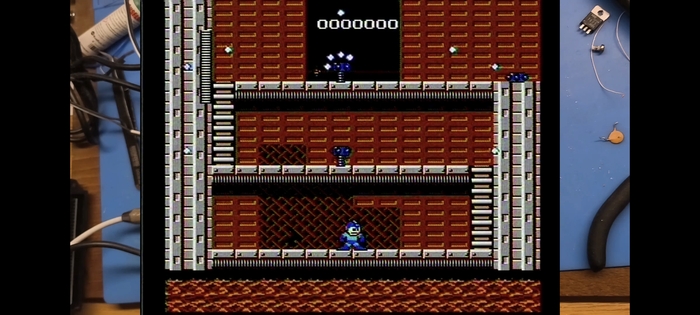

Что у нас теперь с графикой?

А с графикой всё отлично! Теперь эта консоль почти ничем не уступает по функционалу более поздним ревизиям.

Всем спасибо за внимание :)
