В мониторе вот такой разъём
Как говорит интернет DVI-D DUAL link

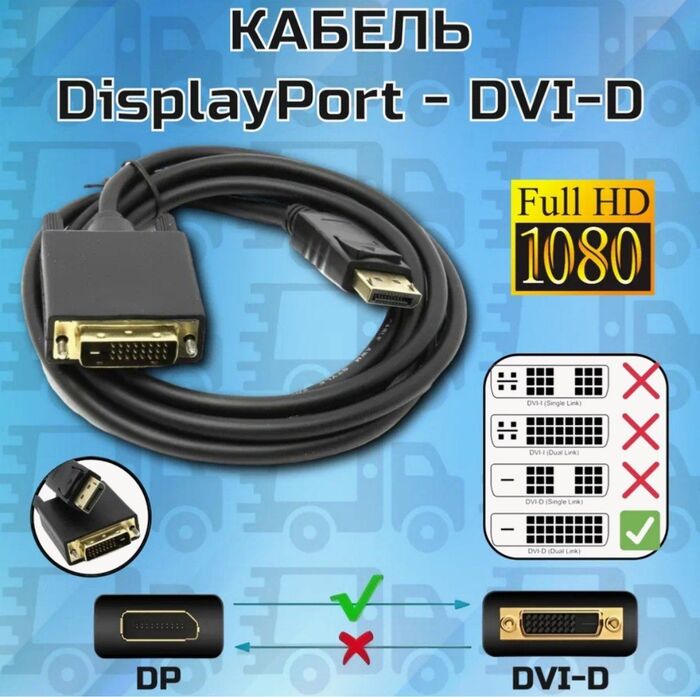

А в инете продаются блин только вот такие шнуры-переходники. Они не подойдут? Это разные?
UPD спасибо за большое количество дельных ответов, всё стало понятно! :)
Выпаять SMD микросхему или какой-нибудь другой компонент для новичков часто неразрешимой проблемой.
Во-первых: Не во всех есть паяльные фены.
А во-вторых: Даже те у кого есть не всегда умеют им нормально пользоваться.
Оказывается есть очень простой метод. И для этого даже не нужен паяльный фен. Нужна паяльная печка. Но её можно сделать самому.
Для этого нам понадобится какой-нибудь сгоревший транзистор средней мощности. Неважно, полевой или биполярный. И регулируемые блок питания, на ток до 10 А.
***Не забывайте соблюдать технику безопасности. Не превышайте температуру нагрева транзистора. Он может разлететься. Осторожность прежде всего.
Эту паяльную печку можно сделать как стационарную. Если вам приходится часто выполнять такую работу. Так и временную.
Но обязательно позаботиться о том, чтобы было можно легко заменить сгоревший транзистор на «новый» сгоревший.
Кому интересно более подробно узнать об этом посмотрите видео которое представлено ниже:
Прежде чем приступить ещё раз проверяем транзистор. Чтобы не сжечь рабочий. Если увидели что он вышедший из строя можно приступать.
Использовать можно как полевые так и биполярные транзисторы. Главное условие чтобы они крепились на радиатор. И задняя площадка была металлическая.
Какие выводы использовать. Это большой роли не играет. Подбирается опытным путём. Подключаете блок питания и выставляете оптимальные ток и напряжения. Чтобы на задней металлической площадке транзистора легко плавился припой.
Наносим припой на заднюю площадку транзистора
Для кустарного использования наша паяльная установка уже готова. А у кого есть желание можете её облагородить.
Сделать какую-то подставку и крепление транзистора. Также позаботиться о креплении токо подводящих проводов.
Единственное не забывайте чтобы для крепления транзистора не использовать габаритные металлические предметы. Так как они будут отбирать нужное тепло для пайки.
Размещаем эту импровизированную паяльную установку под нужной нам деталью на плате. И прогреваем несколько минут. Периодически проверяя пинцетом. После чего деталь легко должна сняться.

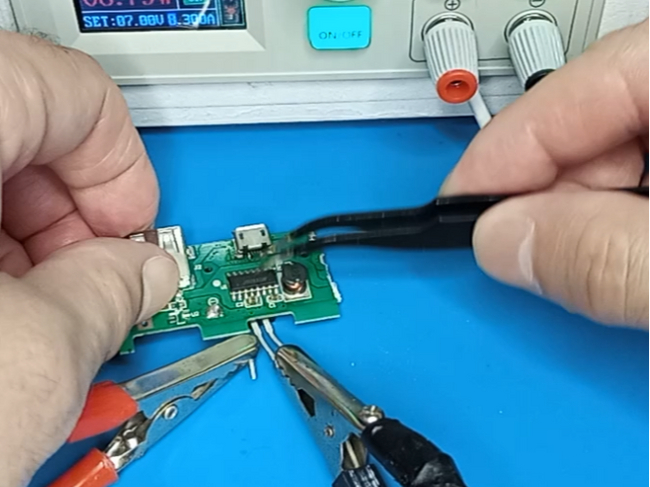

Прогрев SMD микросхемы
Таким способом можно выпаивать различные SMD детали. И не только микросхемы. А также транзисторы, диоды и даже индуктивности и разъёмы.

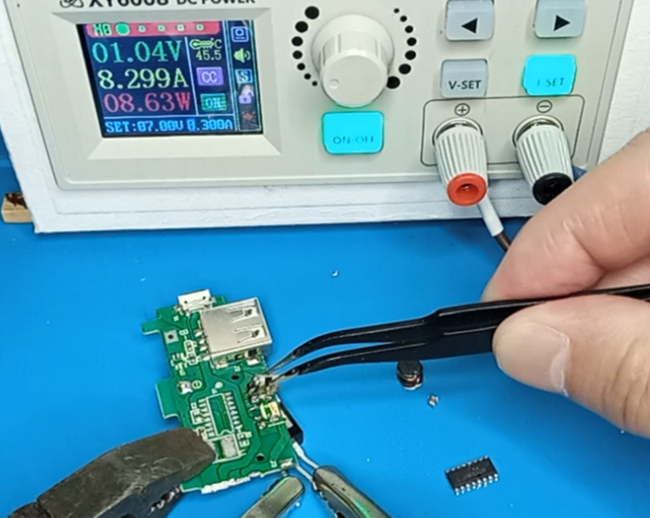

Пайка Micro USB разъёма
Как видно из показаний блока питания моя паяльная печь потребляет чуть больше 8,5 Вт. Хотя это немного может варьировать. В зависимости от использованного транзистора.
Оригинал статьи размещён на сайте
Здравствуйте, я хочу взять из того телефона фотографии,блютуз искал в настройках не нашёл ,а единственный способ через провод кинуть фотки.
Как называется разъём?
30.04:Скажу для чего мне это надо.
Я хочу попробовать сделать мистические видео про старый Minecraft и придать им старый и реалистичный вид ,как будто это реально было.
Неожиданно, не правда ли? Вы не просили, а я продолжаю рассказывать свои всратые истории.
В этот раз постараюсь побольше рассказать про конкретное изделие, а история будет бонусом.
Для начала вопрос: как часто вы теряете ключи, и ищете их перед выходом?
Специально для таких людей, для кого это проблема, придумали ключницы. Если ключ повесил на крючок, он всегда перед глазами. В изготовлении технически ничего сложного, выжигается рисунок, вставляется в рамку, крепления для повешания, крючки.
Выглядят обычно примерно вот так:
Версия ключницы, совмещенной с правилами дома
Обычно.
Но не зря в названии поста упомянута музыка.
В моем рейтинге необычных людей музыканты занимают лидирующие позиции.
В предыдущем посте я благополучно отправил машину в СТО, и задержался у друга, у которого день рождения. День рождения был довольно веселый, запомнилось два момента:
Когда подали горячее блюдо, печеные курица с картофелем с аджикой. Вкусно, но в какой-то момент все начали кашлять, как будто слишком остро. Подумали, что именинник добавил слишком много острого, а он отпирался. Оказалось, в подъезде кто-то распылил перцовый баллончик, хз зачем, может баловались. Дальше все кашляли, ржали, и кашляли и ржали от того, что кашляли. Праздник с перчинкой, йопт :D
Когда пришел тот самый Музыкант, зовут Иван. Длинные волосы, татуировки, аксессуары, всё как с картинки. Ваня с ходу с хитрым видом попросил спрятать именинника куда-нибудь, чтобы подготовить подарок. С собой оказывается принес в подарок гитару, и коробку от укулеле. Сначала преподнес коробку от укулеле, именинник удивился. Открывает коробку - а там записка, что это шутка. Далее ему уже преподнесли гитару полноразмерную, он был доволен, как ребенок. Но играть ему еще надо учиться, и весь вечер Иван показывал мастер-класс.
Как оказалось, Ваня давно увлекается музыкой, может играть на гитаре даже ногой, и у него есть своя группа. Правда, виртуальная. Ну то есть, музыку пишет он, а исполнять на видеоклипах должны нарисованные персонажи. Группа называется Drunk Moth (в честь придуманного бара "Пьяный мотылёк"), можете, при желании, поискать треки в интернете.
Ну, я к музыкантам отношусь хорошо, ведь они делают музыку, под которую можно кататься в авто. И я сейчас не про всякое говно на полной громкости в спальных районах. Я предпочитаю ехать под рок на безлюдной трассе. NFS Most Wanted лучшая навсегда.
Но вернемся к изделиям из дерева. Пообщались с ним об искусстве, и его заинтересовала моя деятельность по изготовлению поделок. Сказал, что возможно у него будет ко мне заказ. На этом первое общение, можно сказать, завершилось. Далее все играли в настолки и игру "Лови именинника".

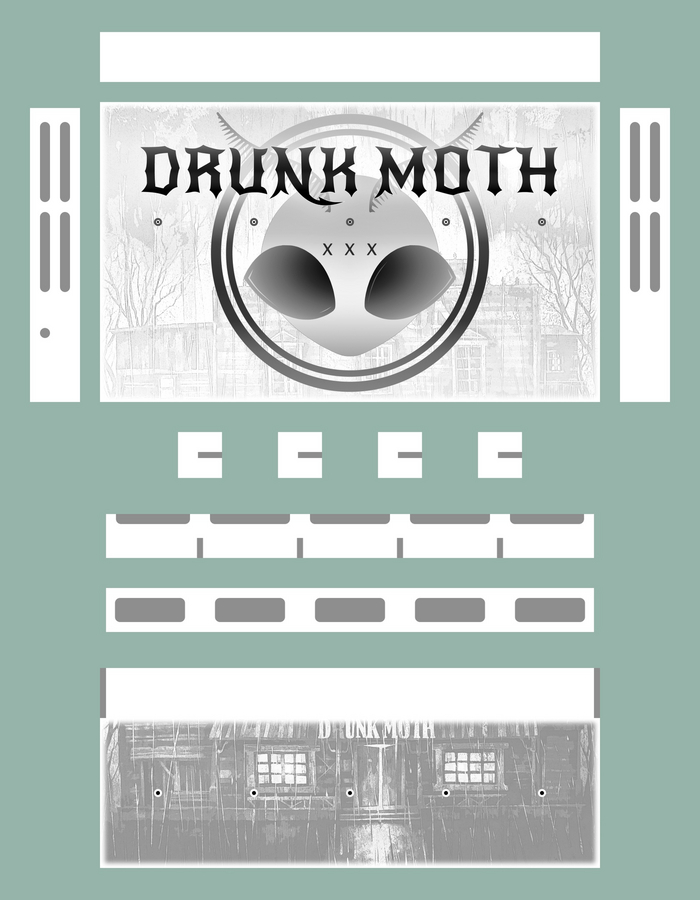

Пропустим пока ту часть, где мы с моей женой возвращались домой. Вот я дома, сижу, делаю свои дела, никого не трогаю. Пишет мне Иван, который музыкант. Прислал чертеж, описание где как сделать и рисунок.
Смотрю я на этот чертеж, и понимаю, что вечер перестает быть томным.
То, что мне прислали
Мне даже пришлось созвониться с ним, чтобы до конца понять, что он задумал.
В итоге получаем следующее:

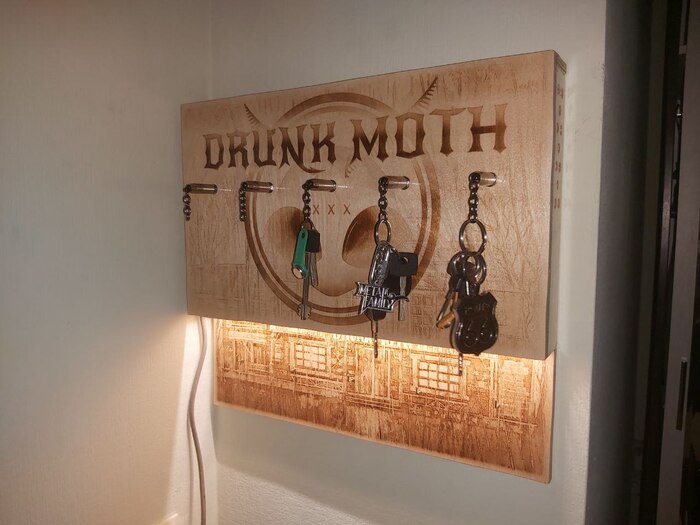

При освещении

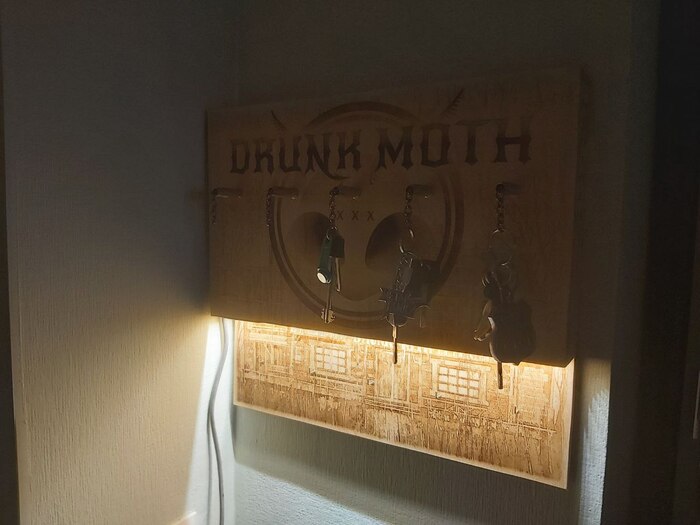

В темноте
Ключница-ночник. В ней сделаны отверстия, в которые вставлены разъемы для микрофонов, брелоками служат эти самые "штекеры" для микрофонов, и если вставляешь в определенный разъем штекер - то под ним включается светодиодная лента. Ну и рисунки соответственно в тематике группы Ивана Drunk Moth. Вверху логотип, а внизу бар, в честь которого название.
На этом пока всё.
Вот вам мою киску ©
Нагло сидит на станке для выжигания
Здравствуйте. Есть есть мобиль для кроватки, но нет питающего блока к нему. По инструкции мобиль питается от трех батареек R14 (C). Мобиль имеет разъем с тремя проводами, черный, красный и желтый. Черный и красный это минус и плюс соответственно.
Вопрос. Что за желтый провод, куда его подключить? И может кто знает, как правильно называется ответный разъем?
Цель, восстановить питание для данного мобиля. Возможно подобрать аккумулятор для соответствующим разъемом.
Фото приложил.

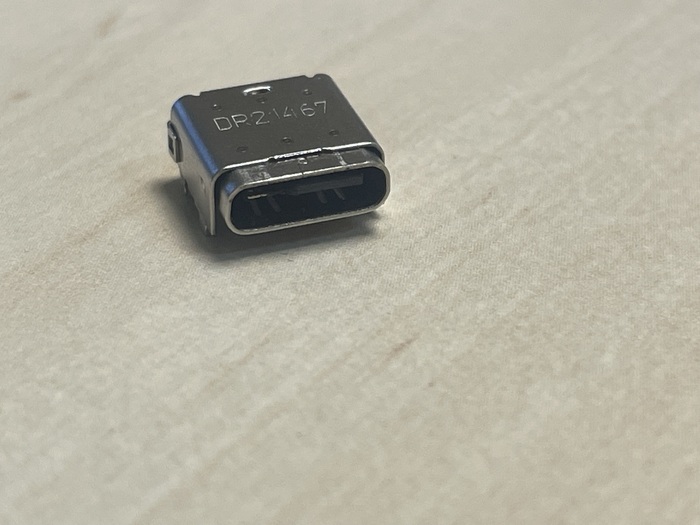

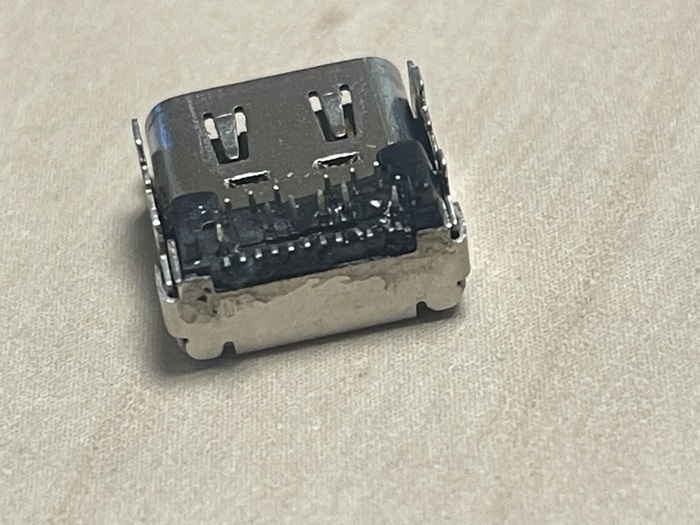

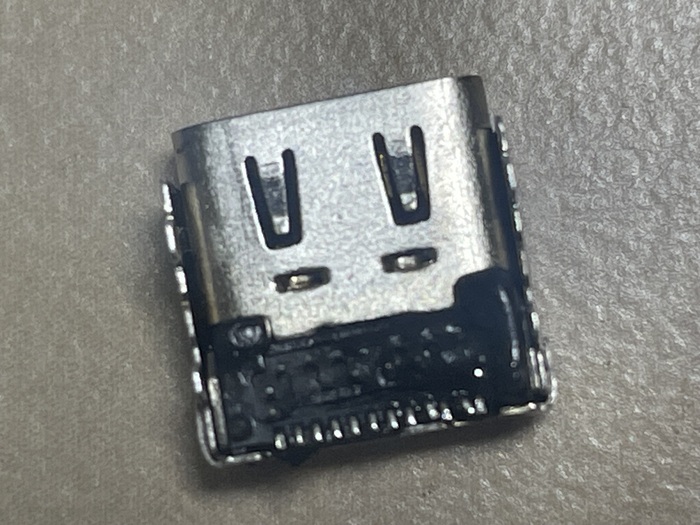

Здравствуйте, помогите найти разъем на Xiaomi Mi Power-bank 3 Pro 20000 mah

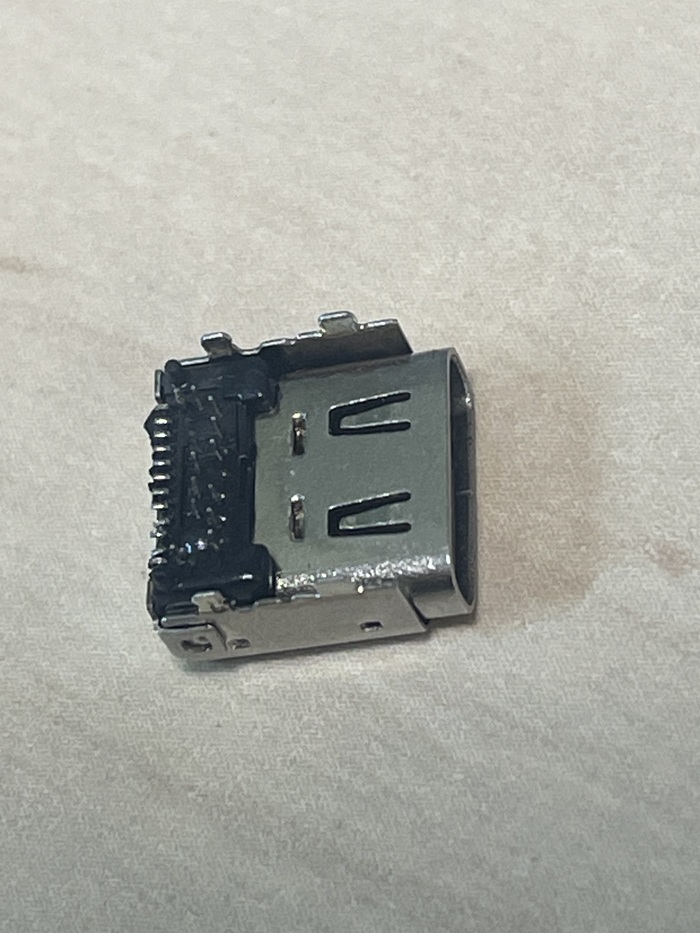

Самая проблема в том, что там два боковых угловых Пина. Они расположены рядышком
12 пин прямые
14 пин угловые
