Подогрев руля, сидений, стекла и зеркал при автозапуске на KIA Rio 4 (FB)

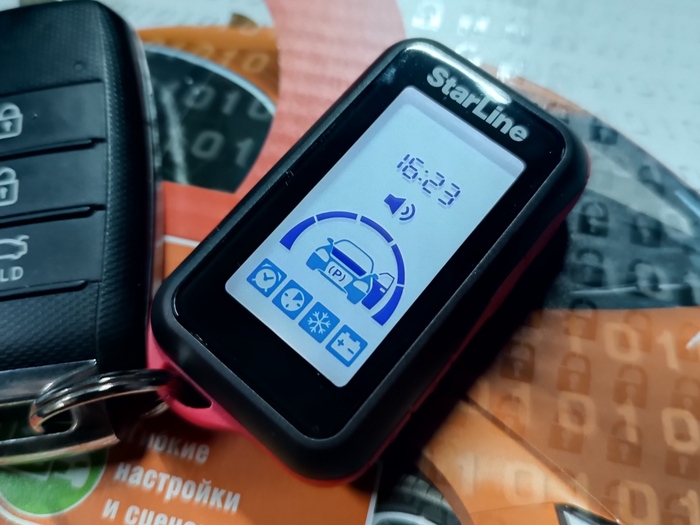

Всем привет. Ставил вчера сигналку Starline E96 на KIA Rio FB (2017-2020) и одним из пожеланий клиента было включение обогревов руля, сидений, стёкол и зеркал при дистанционном запуске, если температура воздуха ниже -10 градусов.
Думал щас найду в интернете готовую схему и подключу, а там.
Странно. Машина сошла с конвейера семь лет назад, а схему активации обогревов до сих пор никто так и не выложил. Кругом только вопросы на форумах и в пабликах о том, как это сделать и ответы, что мол никак.

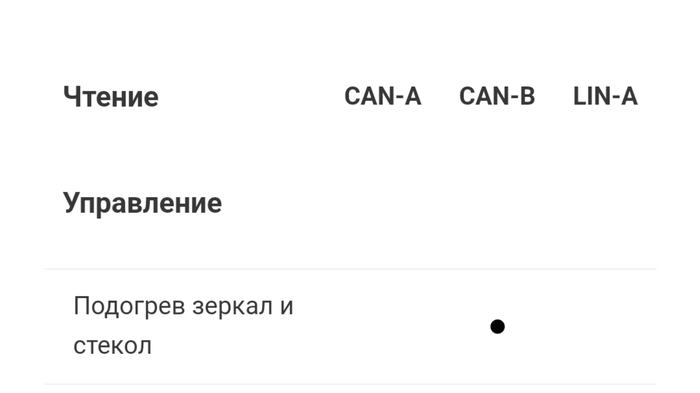

Приступим. Включение обогрева стекла и зеркал доступно по шине CAN.

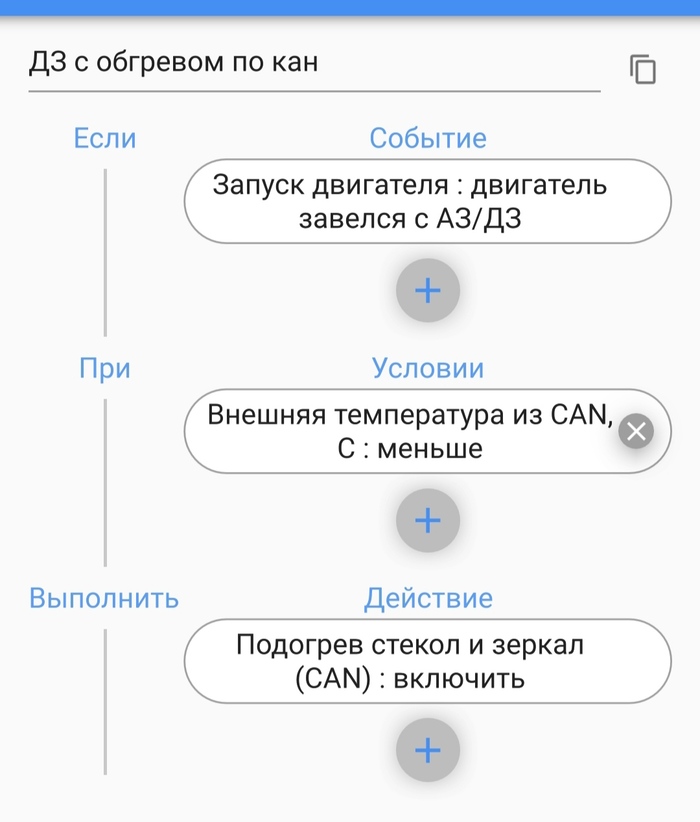

Достаточно создать событие гибкой логики.

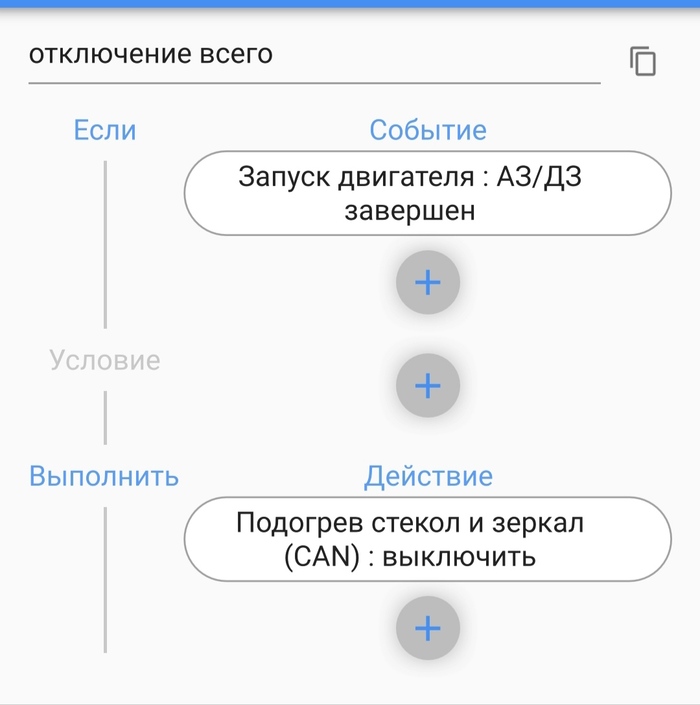

В процессе проверки нашелся баг, если обогрев не отключить по CAN при завершении автозапуска, то отключить его вручную будет невозможно, кнопка не будет реагировать на нажатия. Добавим обратную логику.
Обогрев сидений и зеркал можно включать только аналоговым методом — отрицательным импульсом не менее 100 мс. Можно было протянуть проводку к кнопкам и подключиться там, но разбирать ради этого тоннель желания не было, тем более что низ торпеды, кик-панель и кожух рулевого вала уже были сняты, — подключимся там.
Подогрев водительского сидения - левая кик-панель, верхний разъём, тонкий розовый провод.
Пассажирское сиденье — правая кик-панель, провод также тонкий розовый, фото нет, найти нужный не проблема, их там мало.

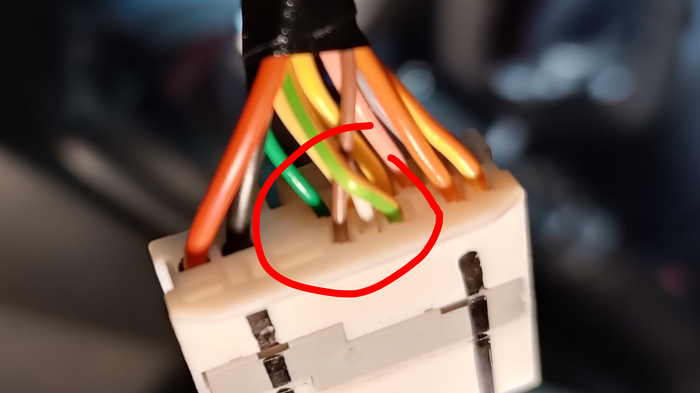

Подогрев руля есть на разъёме подрулевого шлейфа — тонкий коричневый.

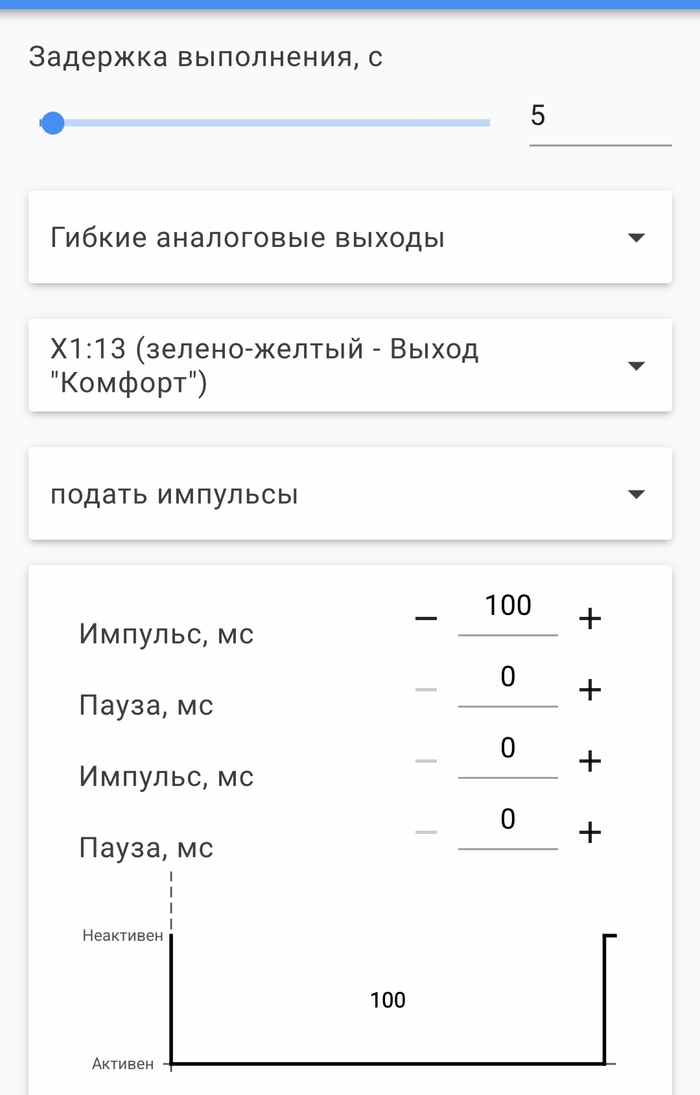

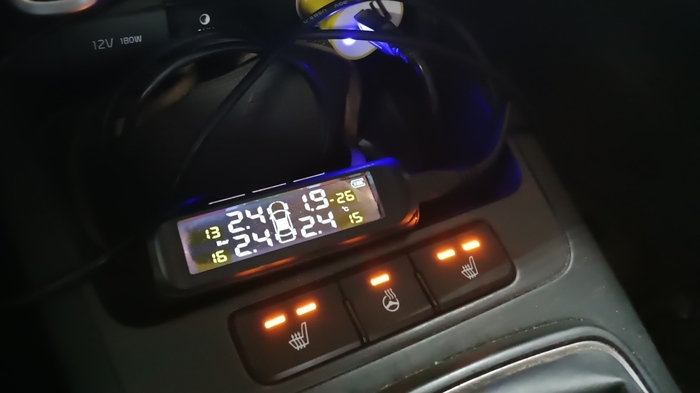

Для включения всех трёх обогревов нужно подать импульс на все три повода — 100 мс не ранее чем через 5 секунд после начала запуска. Кнопки друг от друга нужно отвязать диодами, иначе при нажатии рукой на одну, будут срабатывать и остальные.
Логику для отключения я не добавлял, поскольку один импульс выключит руль и убавит сиденья, а второй импульс выключит сидения, но включит обратно руль. Нужно было тянуть два доп. канала, что бы управлять ими раздельно. Но так как после завершения автозапуска кнопки остаются активными, то в этом нет острой необходимости, и решено было оставить только включение.
Всем теплых рук и поп! Спасибо всем кто дочитал — буду рад подписке 😉
Ваш #CARTIME
