Стеллаж для вегетации.

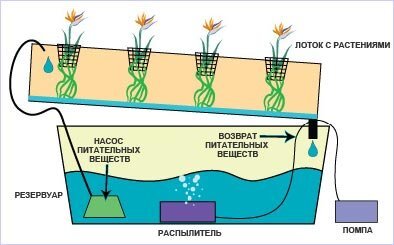

Тонко - проточная система гидропоники. (NFT)

Что на нем можно растить?

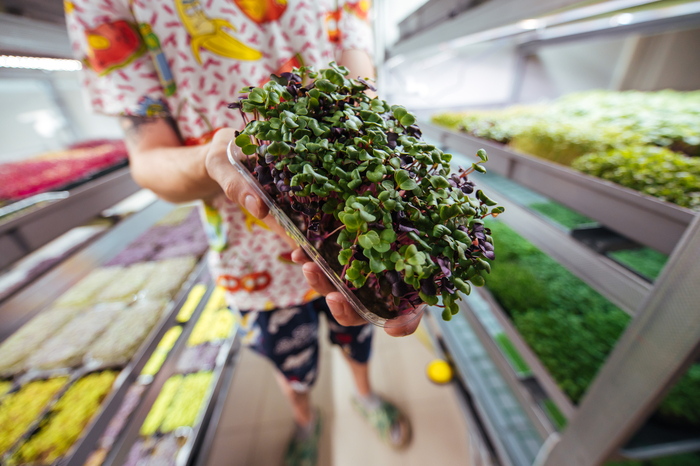

Все виды микрозелени, бебизелени, салаты, пряные травы, капусты, овощи, взрослую зелень и пр.

На этот стеллаж уже будут пересаживаться рассада, с хорошей корневой системой и небольшой зеленой массой, примерно 4-6 лист.

Для устройства системы понадобятся пластиковые желоба(короба), пластиковые стаканчики с прорезями, резервуар для питательного раствора, насос, таймеры. Отдельные требования предъявляются к микроклимату.

Пластиковые желоба имеют круглые отверстия для горшочков, с одной стороны желоба закрыты заглушками, с другой — имеют отверстия.

Продолжительное отключение электроэнергии будет губительно для растений.

Параметры стеллажа

1. Длина 200 см ( под максимально возможный размер вентиляционных желобов)

Альтернативный вариант, тоже 2 мера, но можно удлинять путем склеивания - кабель каналы 60\40 с плоским дном:

1. Высота зависит от количества полок. Я привожу расчеты на классический стеллаж 5 полок. Расстояние между полками тоже зависит от выращиваемой культуры и ее конечной высоты в среднем, это 30-45 см на все культуры. Высота 225 см.

2. Глубина 130 см, делается под светильники 120 см, которые устанавливаются поперек. Глубину можно увеличить, но не более 180 см ( 1 целая линейка 100\120 см + 0.5 линейки по 50\60см). Так же светильники можно расположить и вдоль стеллажа, тогда ширину регулируем как нравится. Я рекомендую ширину в 1.2 - 1.6 метра

3. Посевная площадь 1 такого стеллажа - 15 кв.м. При условии ширины в 1.5 метра.

Главное правило, которое должно соблюдаться при сборке таких стеллажей, заключается в том, что угол наклона желобов в стеллаже должен быть порядка 3%.

Расчеты каркас:

Каркас из профильной трубы - 90 метров на 1 стеллаж.

Собирать с помощью краб системы.

Для одного стеллажа на 5 посевных этажей потребуется:

1. Т образные - 48 шт

2. На 3 стороны - 4 шт

3. На 4 стороны - 22 шт

4. Угол на 5 сторон - 10 шт

5. Болты и гайки для соединения по 235 шт.

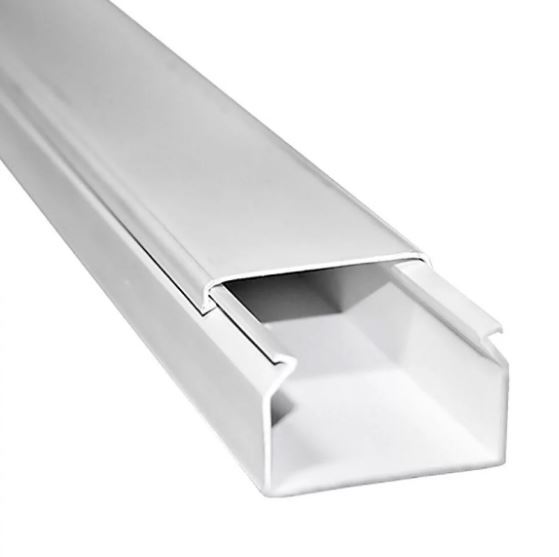

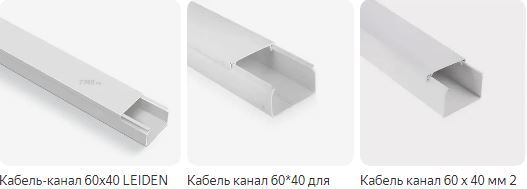

Кабель каналы 60\40

отлично подходят экономят место, просты в эксплуатации, снимается крышка и легко удлинить путем спаивания. Также есть нестандартные размеры (более 2х метров)

10-12 шт на 1 полку.

По количеству каналов и расстоянию между ними уточняется индивидуально.

С одной стороны каждого желоба/кабель канала ( там где начинается полив ) нужна заглушка. по 100 р за шт + 6000 р

С другого конца желоба делаеся V образная выемка путем нагревания и деформации, как на фото ниже:

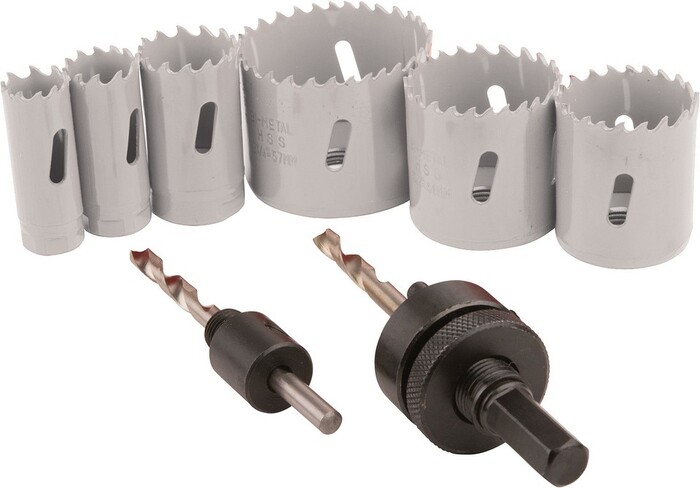

Делается отверстие под Д5 горшок в желобах с помощью коронки.

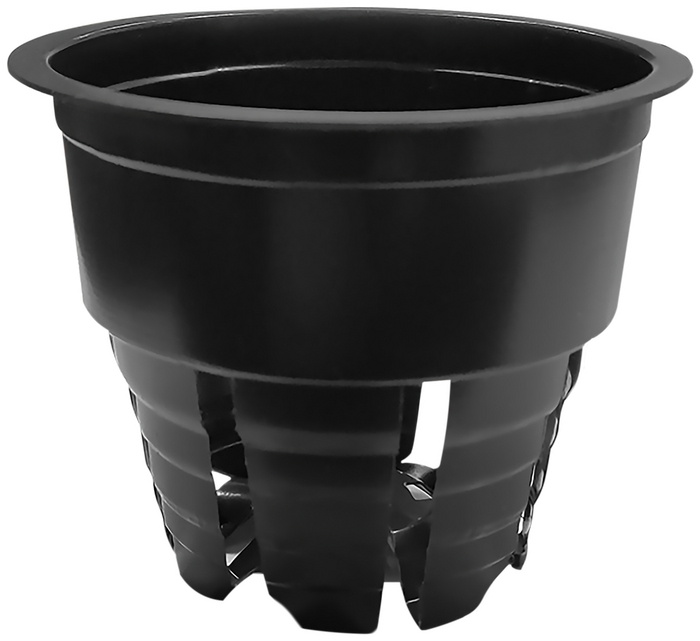

Для посева будем использовать стаканчики Д5 или Д6

Диаметр 50 мм, соответственно делаем отверстие, измерив часть под ободком стаканчика.

Расстояние между стаканчиками:

Для салатов 150-180 мм

Для зеленых культур 100 мм

Для беби зелени и культур на срез до 60 мм.

Насос

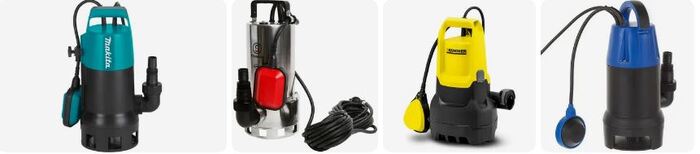

Выбираем погружной дренажный насос.

В целом одного обычного насоса хватит на 1-3 года, затем можно купить новый. Лучше сразу берете 2 одинаковых насоса.

Насос будет работать с периодичностью 40\20 50\30

Где 40 или 50 минут полив и 20 или 30 минут перерыв, смотреть по ситуации.

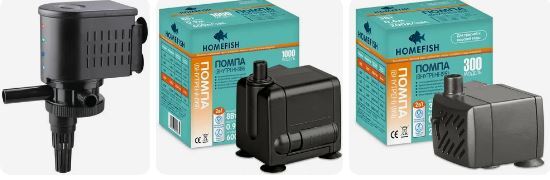

Помпа аквариумная для барбатации воды, аэрационный камень\насадка. Помпа будет давать кислород в общий поливной бак.

Фильтры:
Носок на конец слива в бак или другой материал, пропускающий воду, но не пропускающий мелкие частицы корней и семян.

+ У/Ф очиститель в бак с водой.

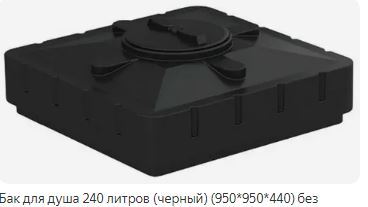

Бак для полива на 150+ литров непрозрачный, лучше черный

Очень важно, чтобы все емкости были закрыты, все отверстия в желобах где нет растений тоже! Иначе все будет очень быстро зеленеть и обрастать водорослями.

Освещение

Будет индивидуально подбирать световик под параметры стеллажа и выращиваемые культуры.

По моим расчетам это 7-10 светильников на полку

Необходимо сразу же организовать подсветку растений. Оптимальный показатель — от 80 ватт на 1кв.м.

10 000 люкс на поверхности листа(лм) хороший поставщик освещения делает замеры своего освещения и показывает результат.
Световой день — 14-16 часов.

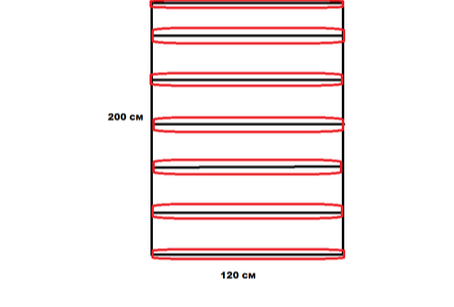

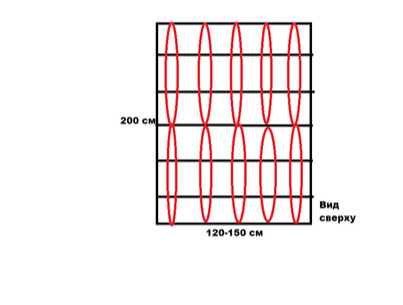

Расположение освещения:

или

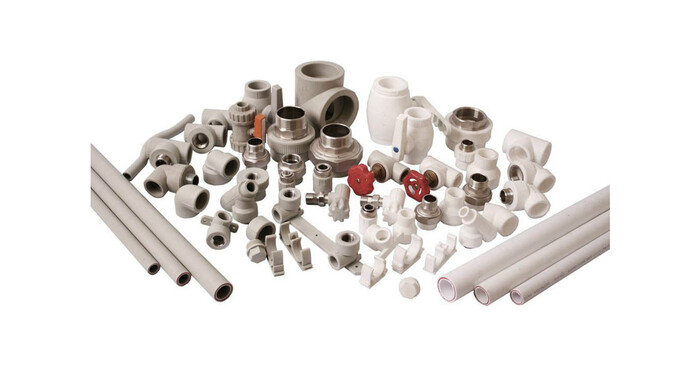

Система слива и полива из труб ПВХ и канализационных труб:

1. Полив

Труба для пайки ПВХ диаметр ( далее д) 20 6 метров

Соединения:

Г - 12шт

Т - 5 шт

Краны 5 шт

1. Слив

Труба канализационная для слива 10 метров

Соединители:

Т - 5 шт

Г - 1 шт

Муфта 3 шт

Заглушки 5 шт

На конец системы слива(там где она входит обратно в бак после растений) устанавливаем фильтр. Как минимум носок, как максимум биологический фильтр.

1. Шланг (НЕПРОЗРАЧНЫЙ) от погружного насоса к системе полива 2-3 метра + переходник с д20 трубы на д25 (шланг)  .

2. Система орошения

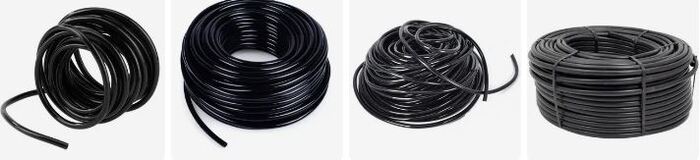

Черные трубки для полива 10 метров  до д10-15

Соединители:

Г - 10 шт

Т - по 1 на каждый желоб

Хомуты для соединения 2 уп.

+ переходник с 20 трубы на черный шланг

Автоматизация

1. Таймер на вкл\выкл света механический 1000 р

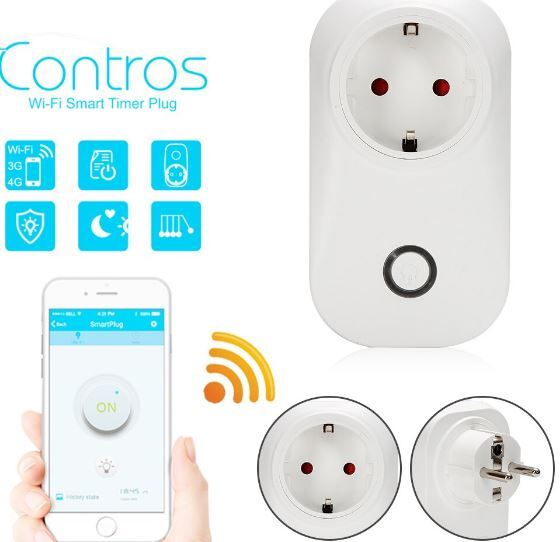

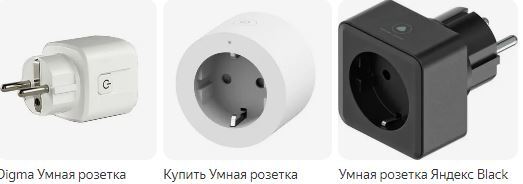

2. Таймер на вкл\выкл полива электронный\умный таймер\умная розетка до 2000 р

Минимальная производительность такого стеллажа в месяц:

Базилика,  это 2.5-3 кг с 1 кв.м посевной площади в месяц - 45 кг
Мелисса 1.5-2  кг с 1 кв.м посевной площади в месяц - 30 кг

Рукола 2.5  кг с 1 кв.м посевной площади в месяц - 37 кг

Шпинат 2  кг с 1 кв.м посевной площади в месяц - 30 кг

Кейл 2.7 кг с 1 кв.м - 41 кг

Салат 5 кг с 1 кв.м - 75 кг

Цветы 1000-2500 шт с 1 кв.м.

Расстояние между растениями на установке

Салаты - 150 мм

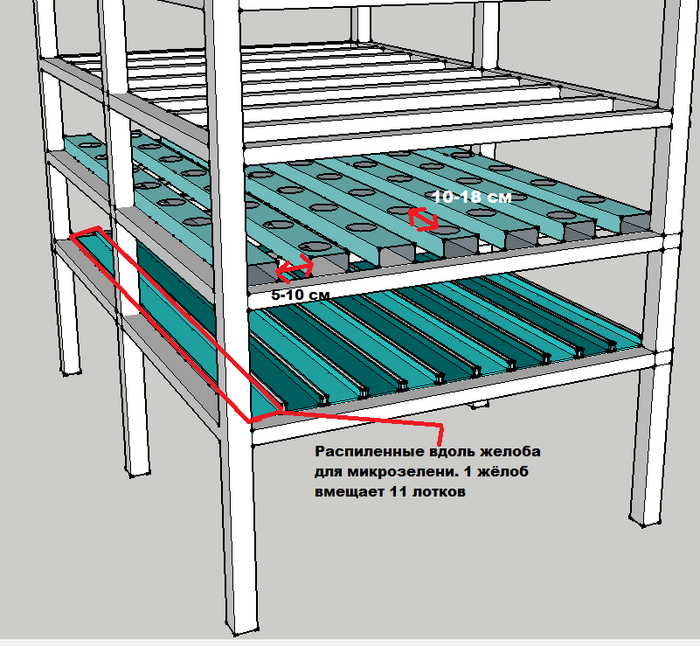

Зеленые культуры 60-100 мм. Расстояние между желобами 5-10 см, соотвественно, чем больше выращиваемое растение, тем болше и расстояние между желобами. Где у беби зелени минимальное расстояние, а у взрослого растения
