Итак, сформулируем определение. Электрический ток- это направленное движение ЗЧ.

Так как же заставить носителей заряда(они же ЗЧ) двигаться направленно?

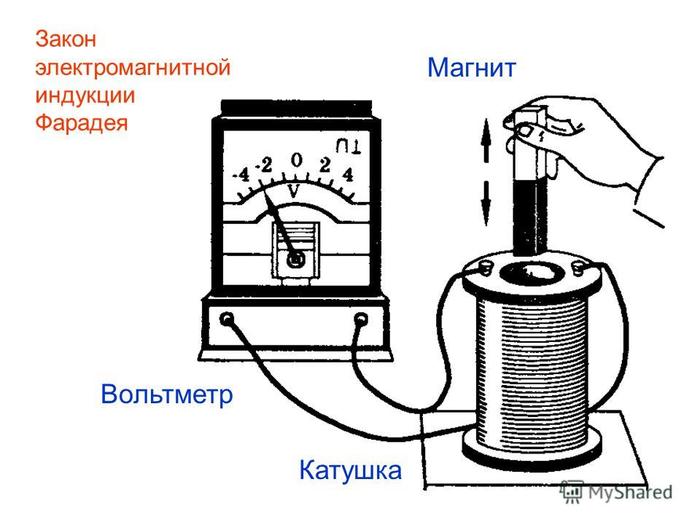

Не будем вдаваться в понятия электромагнитной индукции и историю, а просто скажем, что когда-то давно(1831 год) один чувак(М. Фарадей) начал водить магнит в медной катушке и заметил, что в витках катушки начал протекать ток.

Вывод: нам нужна медная катушка и магнит( переменное магнитное поле в витках катушки).

Небольшое отступление, чтобы дальше нам было проще общаться.

Да да, сейчас мы быстренько разберём что такое постоянный и переменный ток(кто не понял причём тут австралийская рок-группа, отвечу в комментах).

Тут всё просто.

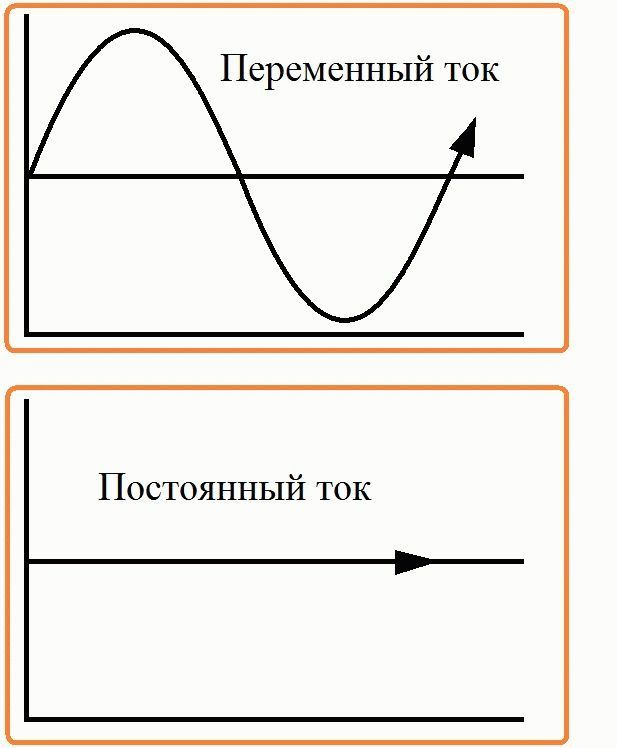

Постоянный ток- направление ЗЧ не меняется со времинем.

Переменный ток- направление движения ЗЧ меняется. Они бегут то в одну сторону "провода" то в другую. Туда-сюда, и так 50 раз в секунду меняет своё направление( в США 60 раз в секунду).

А теперь к практике.

Итак, мы ещё помним, что нам нужно изменяющееся магнитное поле и катушка, через которую это магнитное поле проходит.

Опустим опять таки историю(я её очень не люблю, возможно, причина в том, что был постоянный конфликт с учителем истории в школе, а может просто не интересно. Не суть).

В результате были разработаны несколько типов генераторов, но более распространенные из них- это коллекторный и бесщёточный.

И тут Вы спросите: " Байкерёныш, мы же говорим о генераторах, а на картинке написано "Двигатель, чё за наебалово?". Но! Дело в том, что генератор и двигатель обратимы. И вообще, первый генератор начали разрабатывать именно после того, как в 1833 году НАШ РУССКИЙ ученный Э.Х.Ленц(ну фамилия реально русская, наверное) выдвинул теорию об обратимости электрических машин. Он предположил, что если на одну и туже машину подать электричество, то она станет работать как электродвигатель, а если ее ротер с помощью другой машины привести в движение, то получиться генератор электрического тока.

Что-то отвлеклись, продолжим. Итак, на картинке выше мы видим, что мы имеем катушки и магниты, только в первом случае катушки перемещаются в магнитном поле, а во втором- магнитное поле перемещается, а катушки неподвижны. Именно второй случай мы и будем рассматривать.

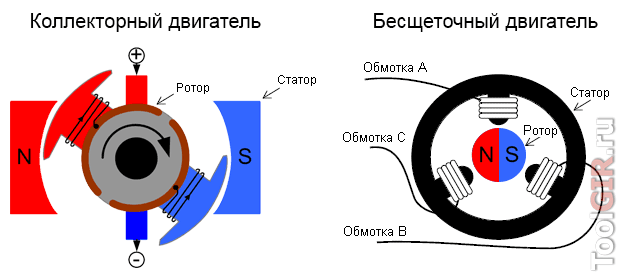

Хотя стойте. Мы же тут практику проходим, поэтому две пикчи с коллекторной и бесщёточной машины взятых из сети(интернет, а не силовой).

Коллекторный. Обмотка крутится, амперы крутятся. Магниты неподвижны.

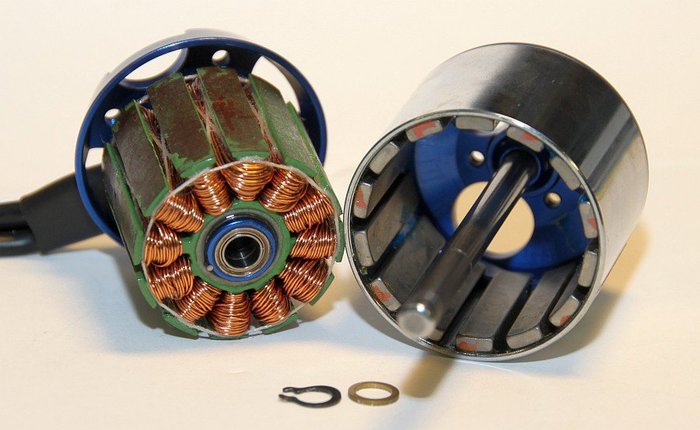

Бесщёточный(сразу хочу оговориться. Данный принцип и в турбогенераторах, но щётки в конструкции всё равно имеются, но об этом позже), обмотка(катушки) на статоре, магниты на роторе.

Примечание: Статор- неподвижная часть генератора. Ротор- вращающаяся часть генератора.

А теперь наш главный герой- турбогенератор(далее ТГ. Просто только с ними я и работал).

ТГ используют как на ТЭЦ так и на АЭС, ибо принцип один- паровая или газо-паровая турбина крутит ротор.

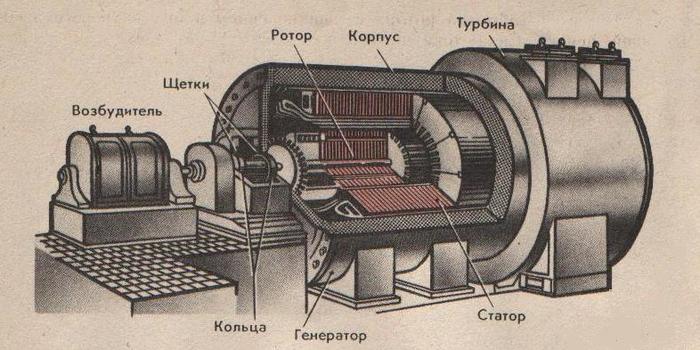

Сейчас ещё одна фотка с ТГ. Хотя стойте. Сначала схематическое изображение блока генератор- турбина.

Тут немного иначе изображена турбина. Но нас она не волнует, её роль просто крутить ротор. Но тут опять возникает вопрос: "Байкерёныш, а что такое возбудитель, кольца, щётки?". Не волнуйтесь, к этому вопросу мы ещё вернёмся.

Итак, очередная фотка, которая даст нам просто визуализацию всего выше сказанного.

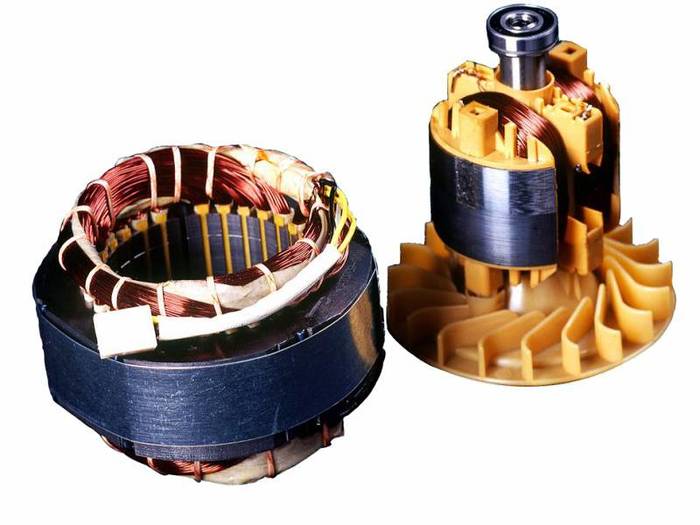

Это генератор, но довольно малой мощности, скорее всего 6 Мватт, если ошибаюсь, то поправьте, ибо я меньше чем  200 Мватт дел не имел. Тут у нас обмотка статора(серая, те самые медные катушки), и ротор(тот самый магнит). НО! Если раньше в роторе использовали обычные постоянные магниты( с которыми знакомы все), то тут ротор- это электромагнит.

В роторе тоже есть обмотка(медные катушки), а точнее две, но они электрически связаны, только с одной стороны витки идут по часовой стрелки, с другой- против часовой. Если подавать на них постоянный ток, то с одной стороны образуется южный полюс "магнита", с другой- северный. В результате чего мы имеем на роторе магнит, который указан на картинке с бесщёточным двигателем.

А теперь пара картинок, ибо речь идёт о практике.

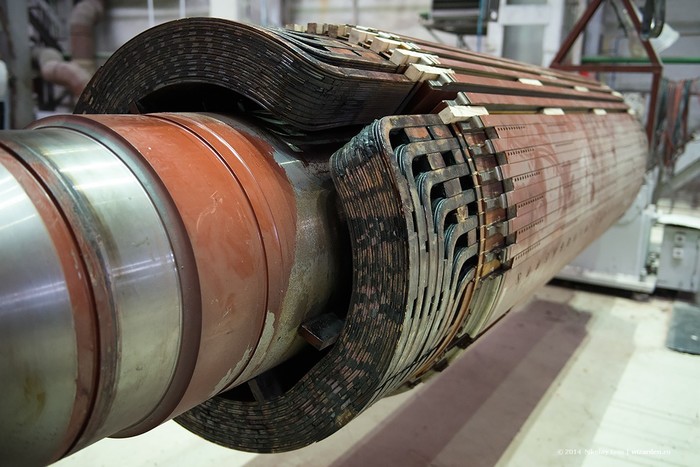

РОТОР.

Как Вы видите, тут два полюса, две обмотки, которые связаны электрически между собой, и просто имеют разную(по часовой, против часовой) намотку. По факту, это большой электромагнит.

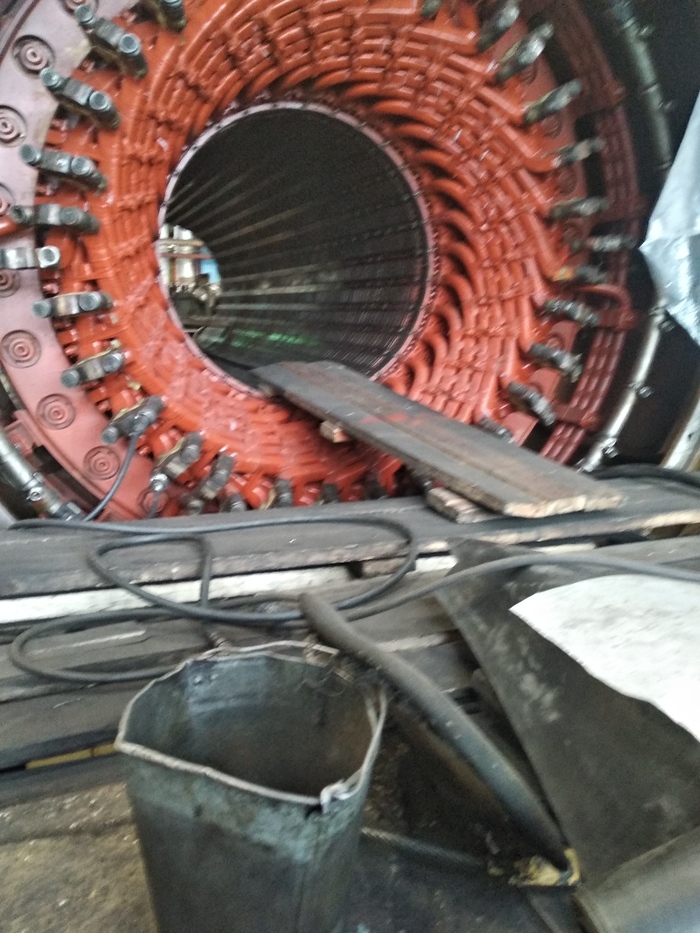

СТАТОР.(Тут уже фотка с работы, простите за качество, умоляю).

Это те самые медные витки катушки. Ничего интересного.

А теперь специально для @Finicsa и @Sharikas.

А теперь поговорим, что же этот зверь- возбудитель.

Возбудитель- это тоже генератор, но более меньшей мощности, примерно 0,5-5% от мощности ТГ. Его роль- питать тот самый ротор(электромагнит).

Возбудителем может служить и отдельный источник взятый из общей сети, но, обычно, используют именно возбудители, которые находятся на том же валу что и генератор и турбина.

Есть возбудители постоянного тока(про них прочитайте сами, лень писать), а есть и те, которые по принципу не отличаются от обычного генератора переменного тока, который потом выпрямляется.

И ещё раз блок специальный для @Sharikas, #comment_174129345

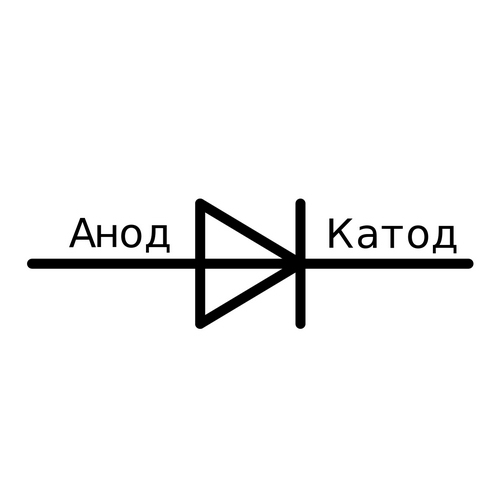

Что значит выровнять ток- это сделать из переменного тока постоянный. Знакомься- это диод.

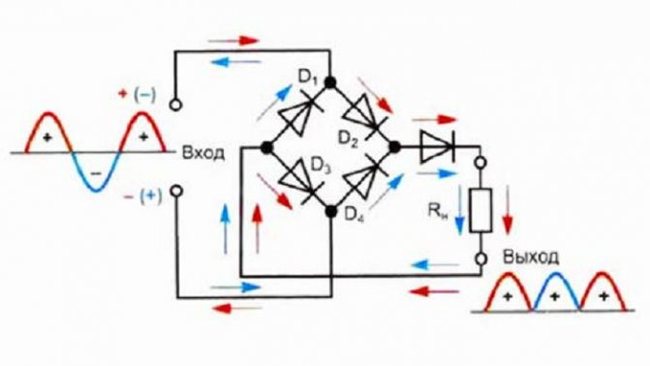

ОН пропускает ток только в одну сторону. А так как переменный ток меняет своё направление 50 раз в секунду, люди придумали диодный мост(то есть он перенаправляет ток в одну сторону):

А потом стоит фильтр, который сглаживает выход и получается постоянный ток.

Именно диодный мост используется на возбудителях переменного тока, чтобы подать на обмотку ротора постоянный ток.

Ну и в традициях пикабу:

Мой первый пост, не пинайте.

Вот Вам пропущенные запятые: ,,,,,,,,,,,,,,,

Технарь не писатель.

P.S. Вано, Тоха, если Вы это читаете, то: СУРГУУУУУТ!!!!
