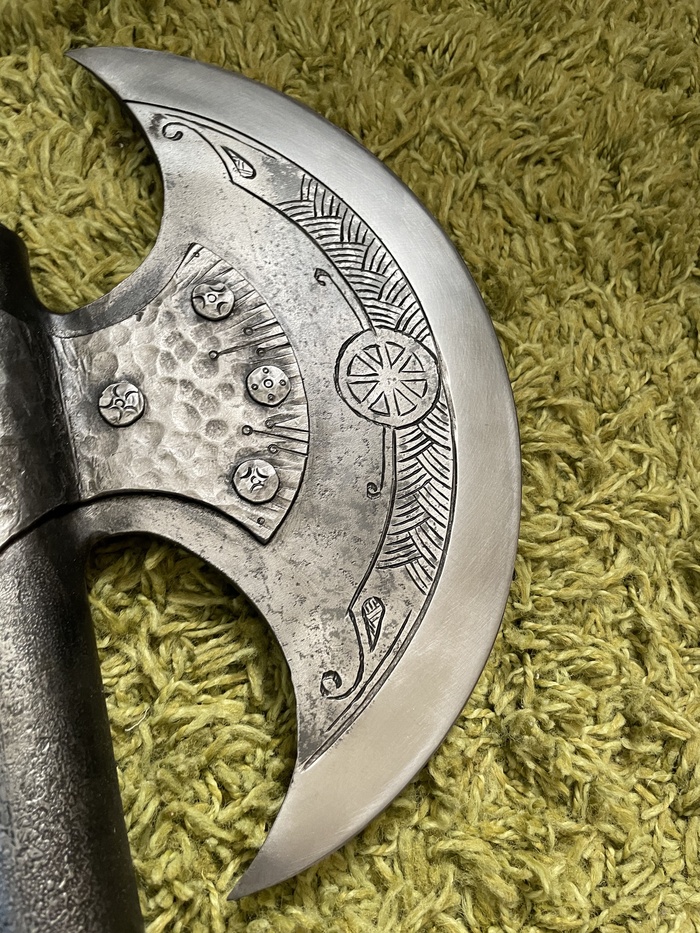

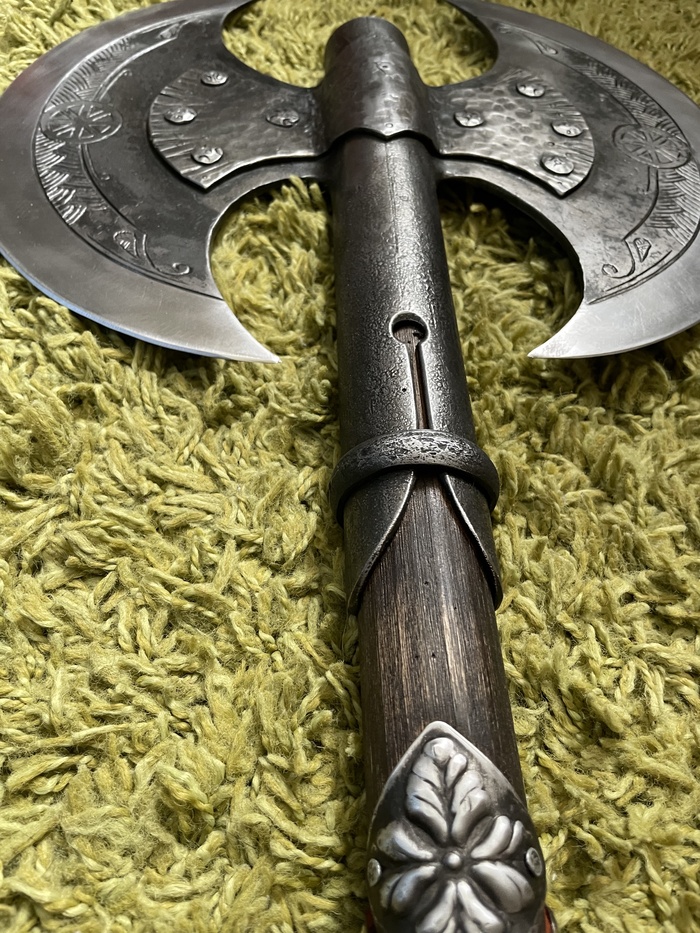

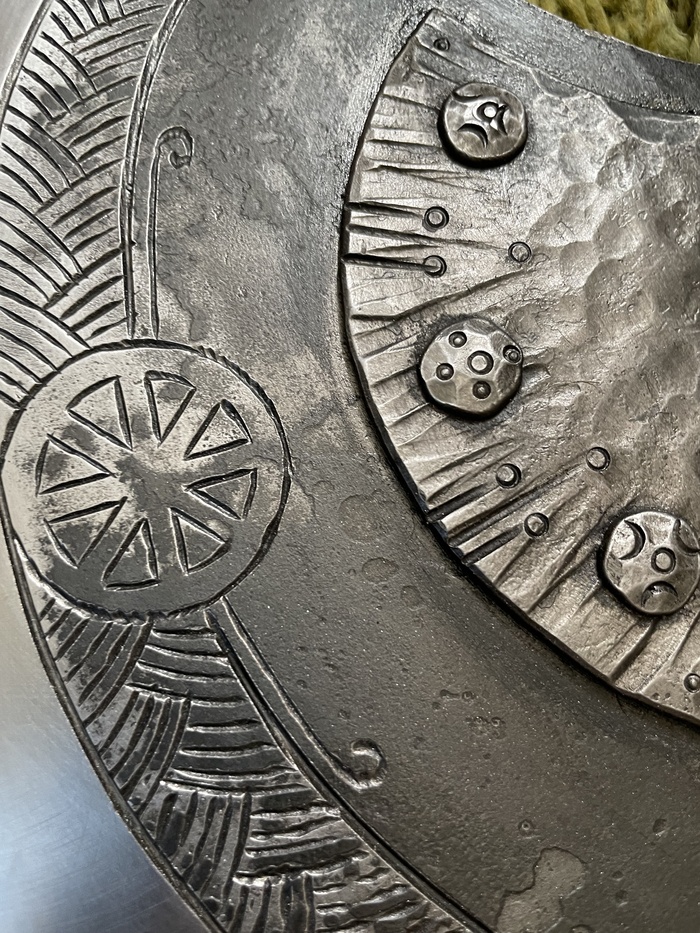

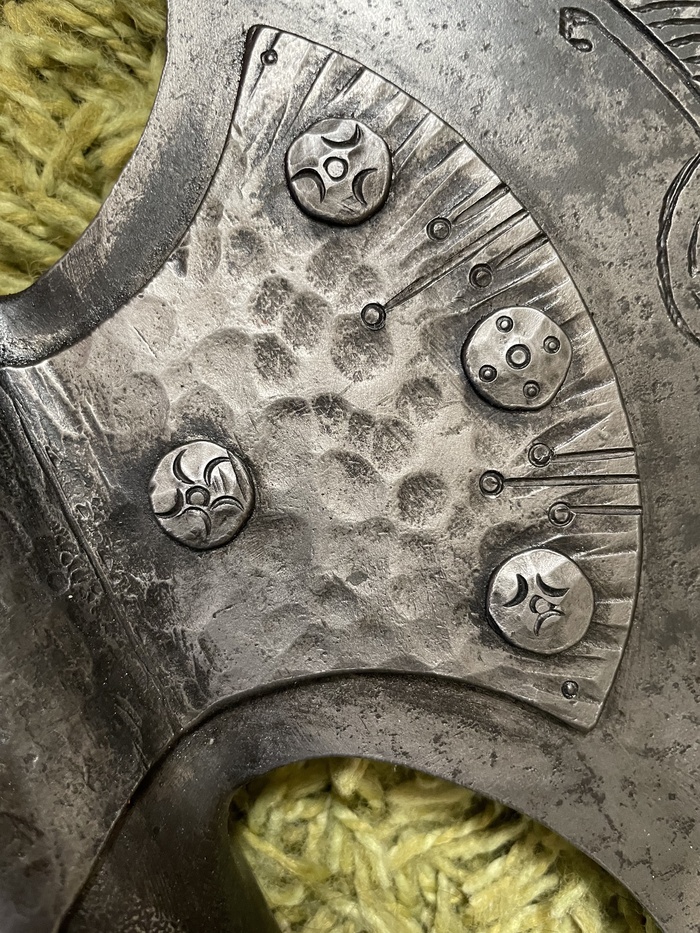

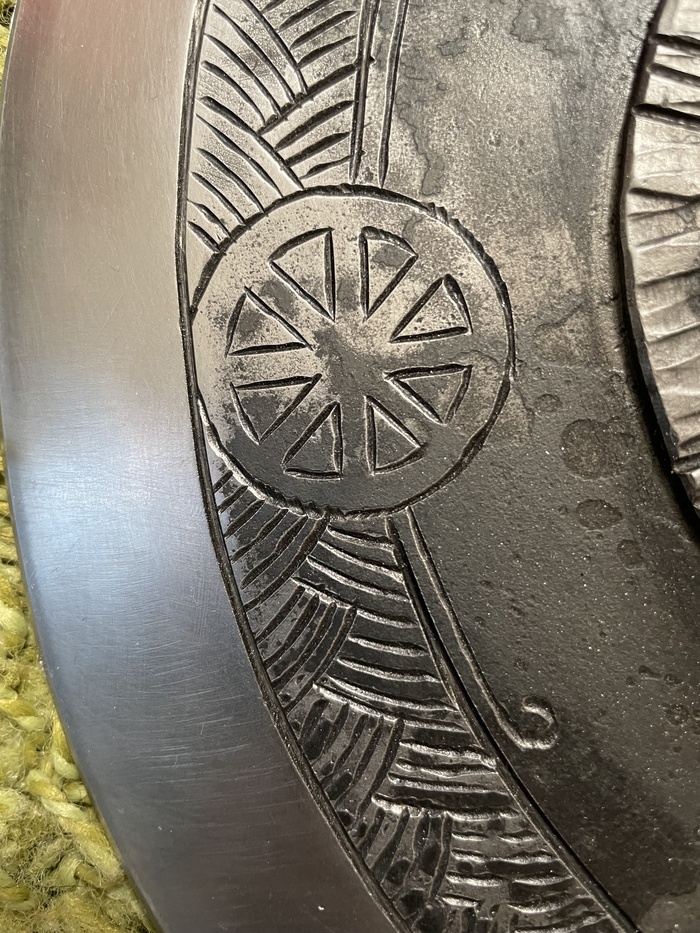

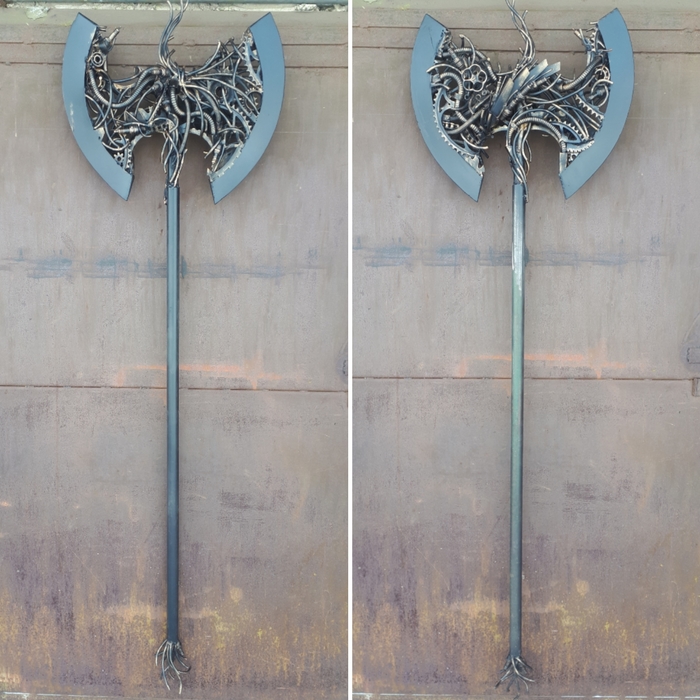

Вот такая штука сегодня заняла свое место на стене.

Длина- 135 см, вес около 4 кг. И да, секира самая что ни на есть рабочая.

Коротко о себе: мы кузница с Урала, которая делает топоры. И черт нас дернул когда-то заявить «сделаем вам топор, который будет произведением искусства».

Творчески изыскали как могли: делали и по Хоббиту, и по скандинавским мотивам, и по играм, наши эскизы стали исходниками для принтов на футболках. Делаем что-то вроде этого ↓

И вот приходит к нам заказчик и говорит: хочу, мол, подарок для друга. Работает в сфере энергетики. Вот бы что-нибудь такое в тему. С размахом, чтобы челюсть у друга отпала.

В мозгах у нас зашевелилось, глаза технолога нехорошо загорелись, и тут последний выдает: а давайте сделаем ему топор, который будет стрелять молниями?

Типа такого. Внимание, спойлер:

Предложили заказчику. Заказчик очень обрадовался и дал добро. А вот мы попали.

Примерный эскиз родился сразу. Вдохновлялись Тесла-панком и здравым смыслом.

Сразу стало ясно, что на лезвии нужно оставить выход под «электроды», а в рукояти будем размещать схемы.

А потом мы начали прицельно думать, а как все-таки это будет работать.

Пробовали взять за базу электрошокер. Идея была разобрать, вставить в рукоять и вывести между двумя частями лезвия.

В итоге выяснили, что составные части шокера, которые генерируют электрический заряд, могут работать только вблизи друг от друга. И если их разнести по топору, то заряд не будет видно. Выяснили к тому же, что шокер на то и шокер, что может ненароком отключить заказчика, даже будучи внутри рукоятки.

Боли много, спецэффектов мало.

Нужно было что-то красивое и безобидное. Перешли к катушкам Теслы. Подумали, что раз их постоянно используют для шоу, то и нам подойдет.

Трансформатор Теслы работает по принципу качелей: два колебательных контура раскачиваются, выходят в резонанс и производят электрический ток.

Оказалось, что у нас в Екатеринбурге такие шоу делает только пара человек. Один из них согласился нам помочь. Имя герою Дмитрий Русаков.

Примерное понимание, как поместить цепь внутрь изделия, у нас было. Какая конфигурация катушки нужна, как заставить вещицу работать на заряде в 40 вольт вместо 220 и еще и от аккумуляторов — не было.

Наш технолог поселился у Дмитрия, перенимая тайные знания, подбирая размер катушки, толщину провода, количество витков на колебательных контурах и аккумуляторы. Мы тем временем ковали голову и проектировали рукоять.

Технолог наш в итоге изобрел специальное устройство для намотки вторичной обмотки, опробовал варианты разных проволок, увеличил диаметр основы, оставил один виток на первичной обмотке и 700 витков на вторичной и только тогда получил более-менее удовлетворительный вариант.

Дмитрий добавил к этому ноу-хау драйвер, изменил схему на 3 витка первичной обмотки и 500 вторичной, и только тогда мы получили нужный нам эффект.

А потом мы взяли блок, который используется в самокатах и гироскутерах, распаяли, пересобрали его в длинную полосу и поместили внутрь полой рукояти.

Финальная компоновка электроники выглядела так:

Бинго. Вроде бы.

Посередине рукоятки блок с радиаторами. В пятке электрическая плата, медные радиаторы и кулеры.

Внутри рукояти высоковольтный провод тысяч на 100. И тут сюрприз: этот провод начинает бить током сквозь рукоять. Для изоляции нужно минимум 10 см пластмассы или  тексталита. Незадача.

Пришлось смещать плату наверх, к голове. И менять дизайн.

Пока мы экспериментируем, заказчик ждет. Он благоразумно назвал нам дату сдачи с запасом, но и это уже перестает спасать. Наши эксперименты бьют нас током по самолюбию, а заказчика по терпению. Мы постоянно отчитываемся о том, как у нас дела, что именно идет не так и что мы делаем для того, чтобы все пошло так. Без конца снимаем видео для заказчика и просыпаемся по ночам в холодном поту с мыслью «а если плату пересобрать…».

Поменяли. Схема как будто работает.

Мы радостно пишем заказчику, что готовы все сдать. У нас есть пара дней, чтобы все доделать.

Мы помещаем схему внутрь топора. И тут она работать перестает.

Мы седеем, лихорадочно соображаем, где какой контакт отошел, бьемся над ней, как птица в стекло, а результата нет. Отчаявшись, вымотавшись и почти сдавшись сидим и тупим над своим детищем. И тут технолог от балды толкает в схему валяющуюся на столе деревяшку. Происходит чудо. Схема работает.

Оказалось, что в схеме не должно быть сердечника, который намагничивается. Мы сделали рукоять из ясеня, а ясень плотный и поэтому удерживает влагу и проявляет магнитные свойства. Пересобрать рукоять из другого дерева мы уже не могли, поэтому сделали вставку из более покладистого бука.

В итоге получили следующее:

Внутри полная схема электрических цепей. В пятке плата, которая управляет зарядкой, кнопка

включения, вольтметр (индикатор зарядки) и штекер для розетки.

Топор стоит на подставке, внутри которой зарядное устройство.

Достаем устройство из подставки, подключаем к топору и к розетке. Заряжаем. По вольтметру в пятке определяем, насколько оно успело зарядиться. Отключаем.

Берем топор. Делаем «вкл» на пятке, активируя схему. Машем топором и нажимаем кнопку в центре, чтобы пустить ток. Готово, вы восхитительны.

Осталось отправить все это заказчику. То есть, перевезти 2 кг лития из Екатеринбурга в Москву. Транспортные компании крутят у виска, авиалинии отказываются брать такой багаж в самолет.

В итоге пришлось пробиваться к транспортным службам аэропорта и оформлять доставку напрямую через грузовые рейсы.

В сроки мы не уложились. Но главную задачу выполнили. Заказчик остался доволен, друг удивлен, и оба стали нашими постоянными клиентами.

А мы не могли просто взять и отпустить такое детище, поэтому в качестве подарка добавили в заказ артбук, в котором расписали принципы работы Тесла-топора и иллюстрации с процессами изготовления.

Топор: этимологически допускается славянское суффиксальное образование слова от тети «бить». Слово также сравнивается с древнеиранским  *tараrа «топор», ср.-перс. tabrak и нов.-перс. teber, таджикский табар. Древнее заимствование из иранских языков предполагается и в марийских языках. Румынское слово взято из славянских. Финское слово tappara (боевой топор) заимствовано из древнерусского. От топора происходит прилагательное "топорный" — грубый, простоватый, неказистый.

Секира (др.-русск. секыра, сокыра) в русском языке уже не воспринимается в качестве полного синонима слова "топор". Архаизм этот обозначает определённый вид холодного оружия. В толковом словаре Даля секира (саке́ра, соки́ра, соке́ра) — диалектизм/устаревшее. О происхождении: слово родственно глаголу сечь, праслав. *sěkǫ и *sěkti, от праиндоевр. корня *sek- (“рубить”). Так что латинское слово родственно праславянскому. //Возможно, ложные мысли о происхождении секиры возникали у вас из-за слова секир-башка.

Французское и испанское слова — вероятные потомки древнего франкизма *happja (“топор, топорик”), от прагерманского *hapjō, *habjō (“ножик, лезвие”). Происхождение слов в окситанском, каталанском и арагонском языках пытаются связать с лат. dextrale ("браслет"). Португальское слово связывают с латинским marculus (“молот”).

Предполагается, что албанское слово происходит от народнолатинского *sappata из лат. sappa (“мотыга, кирка”). Латинское слово известно и нам по заимствованиям из французского — сапа (траншея) и сапёр.

Прибалтийско-финское население взяло слов из балтских языков. Венгерское — из тюркских. Эрзянское слово представляет результат контактов финно-пермского мира с индоарийским племенами, у которых *wáȷ́ras (“молот, булава, палица”).

// Культура боевых топоров: болг. култура на бойните брадви (секири), пол. kultury toporów bojowych, укр. культура бойових сокир,

Утолщённая, тупая часть топора —о́бух. А вот у исторического района Петербурга и одноимённой станции метро иное ударение — Обу́хово (от фамилии инженера Павла Матвеевича Обухова).

Всем добрый день! Сегодня я хочу поделиться с вами историей создания одной интересной подвески. Я уже не раз делала кулоны для @zloestdobro, и на этот раз он попросил меня вырезать подвеску в подарок своему другу.

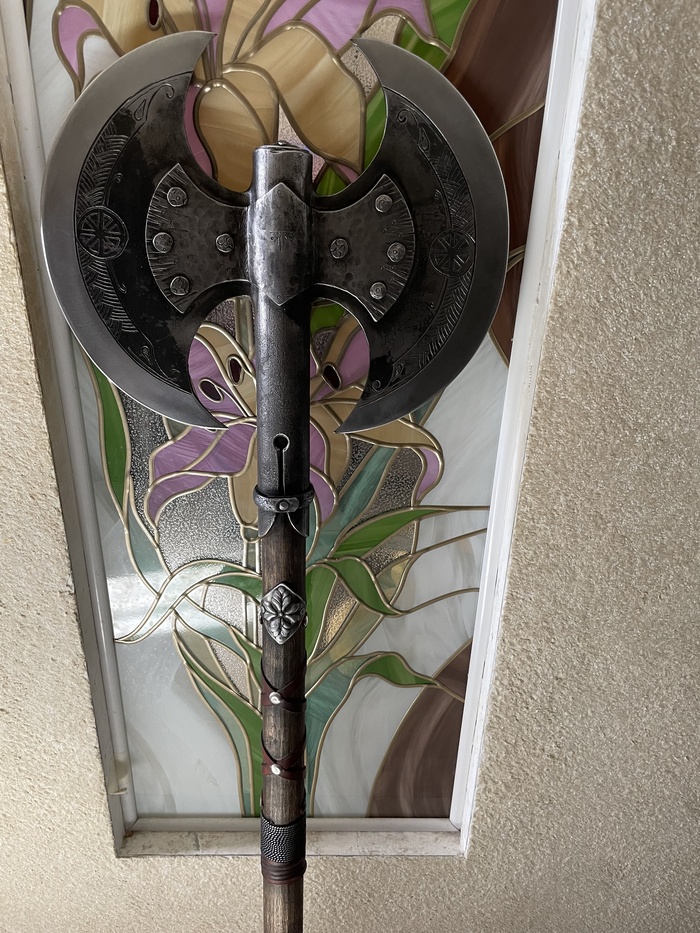

В качестве образца он скинул вот такую секиру:

Размер её костяной версии должен быть 6-7 см, а на вид ей желательно быть детализованной.

Что ж, задача ясна, приступаю к работе!

Вначале надо покопаться в обрезках рогов - вдруг  будет что-то подходящее. А уж если не найду, тогда придётся отпиливать от рога. В этот раз мне улыбнулась удача, я нашла вот такой кусочек:

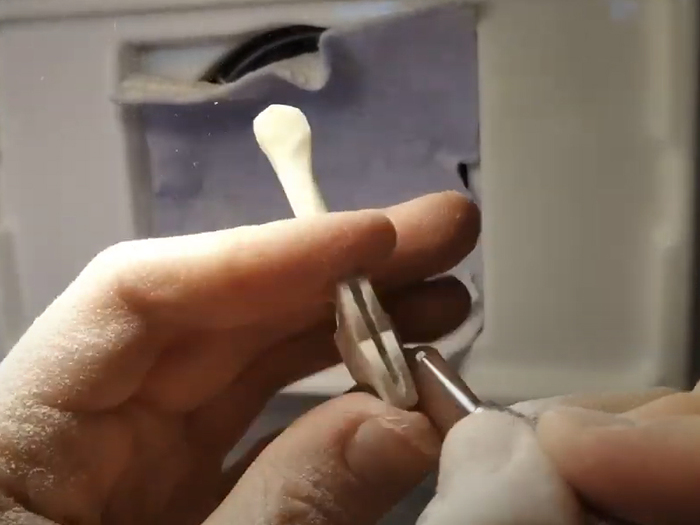

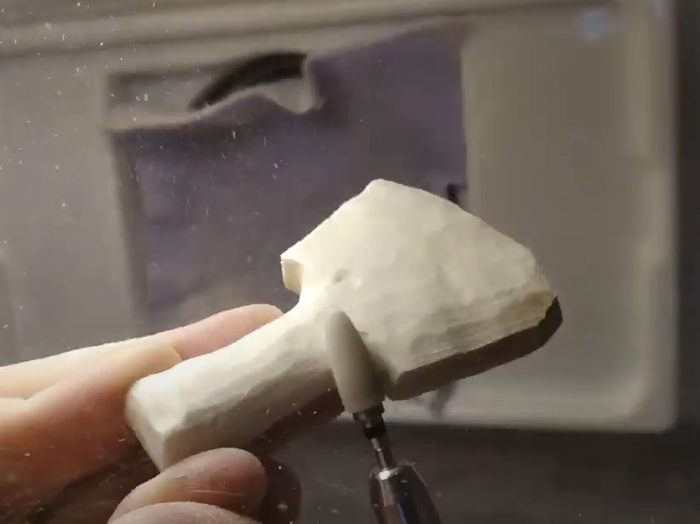

Можно начинать резать! Начинаю с рукояти:

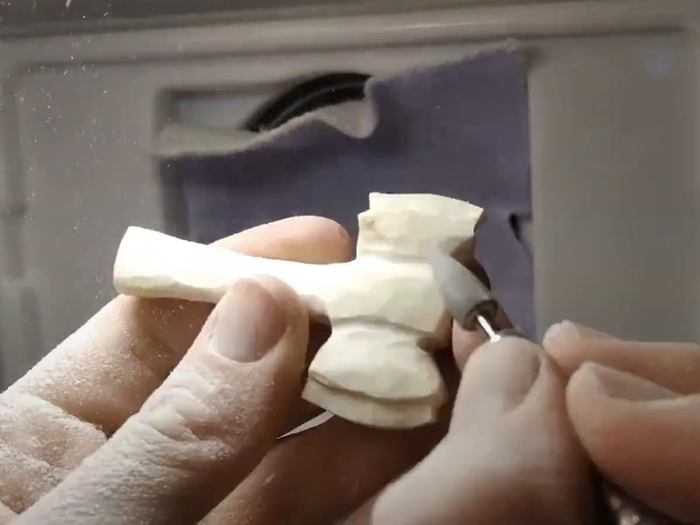

Затем вырезаю лезвия:

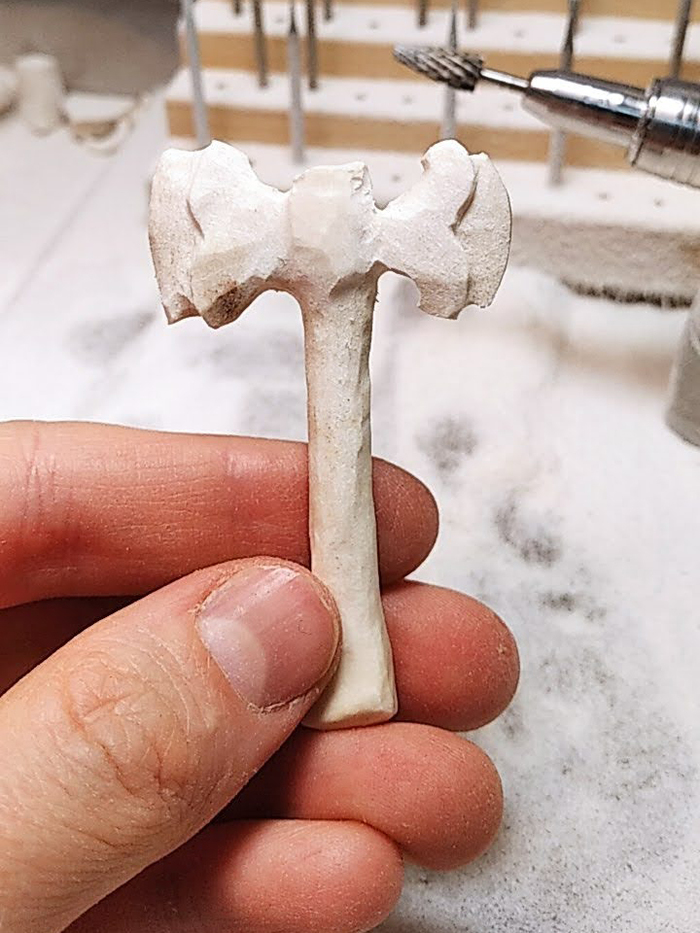

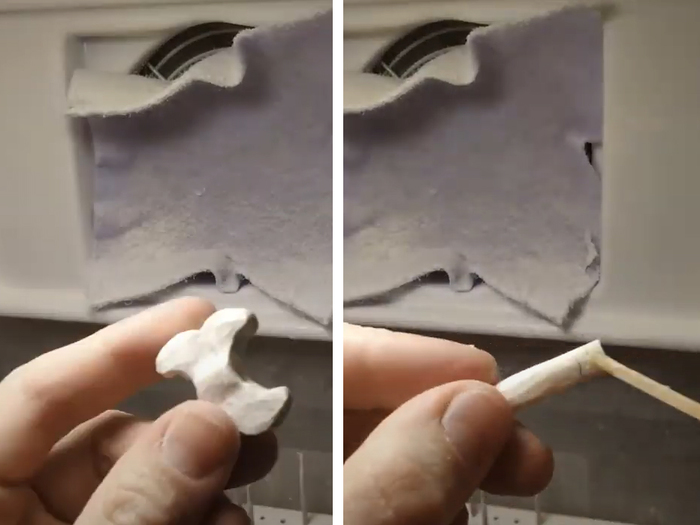

И у меня получается вот такая штука...

Без комментариев....

Я думаю, вы и так поняли, что такая секира никуда не годится, поэтому от неё я решила оставить только рукоять, а лезвия сделать отдельно.

Если посмотреть на фото с образцом, вы можете заметить, что там два цвета стали: темный и светлый. Можно по аналогии использовать два цвета рогов: серые и белые.

Итак, вначале делаю более темную часть лезвия:

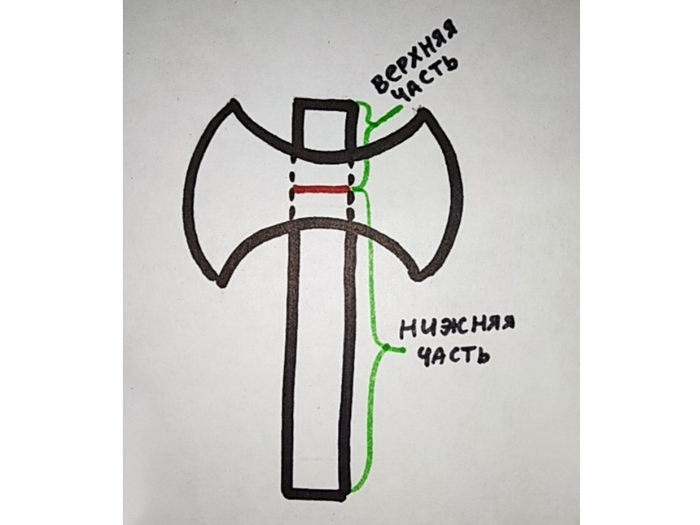

Дальше план был такой: просверлить в этой серой штучке сквозное отверстие, куда потом вклеить топорище. При этом продёрнуть топорище через отверстие целиком не выйдет из-за сложностей с моментальным клеем, так что рукоять пришлось пилить на две части (поперёк). Нижняя длинная часть будет являться собственно рукоятью, а верхняя маленькая - навершием. Для лучшего понимания я нарисовала схему:

Итак, беру я рукоять, обмазываю её клеем и вставляю на половину глубины отверстия в лезвии. Затем кладу на стол высыхать и...

... получаю приклеенную к столу секиру! D-:

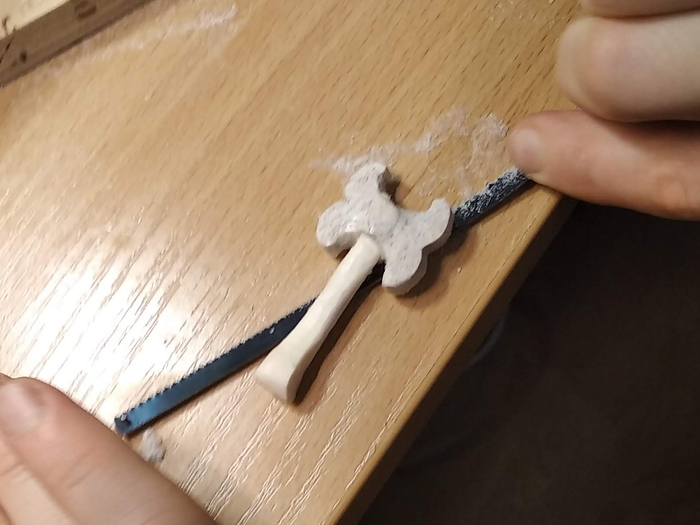

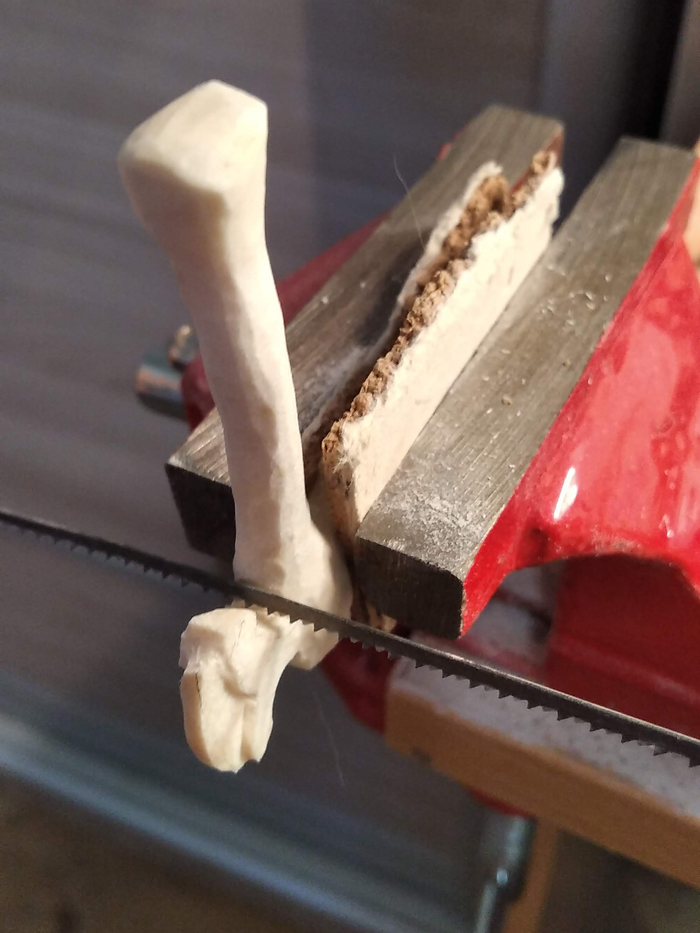

Клей "секунда" может очень долго не высыхать в капле, но стоит этой капле оказаться между двух поверхностей, как он тут же прихватывает их намертво. Я и так и сяк пробовала оторвать, но ни в какую. Причем это произошло так быстро, что я не успела ничего понять... :( Это была уже вторая моя неудача подряд, так что я начала расстраиваться и теряться... К счастью, на помощь пришел муж и попробовал отрезать секиру при помощи полотна для лобзика:

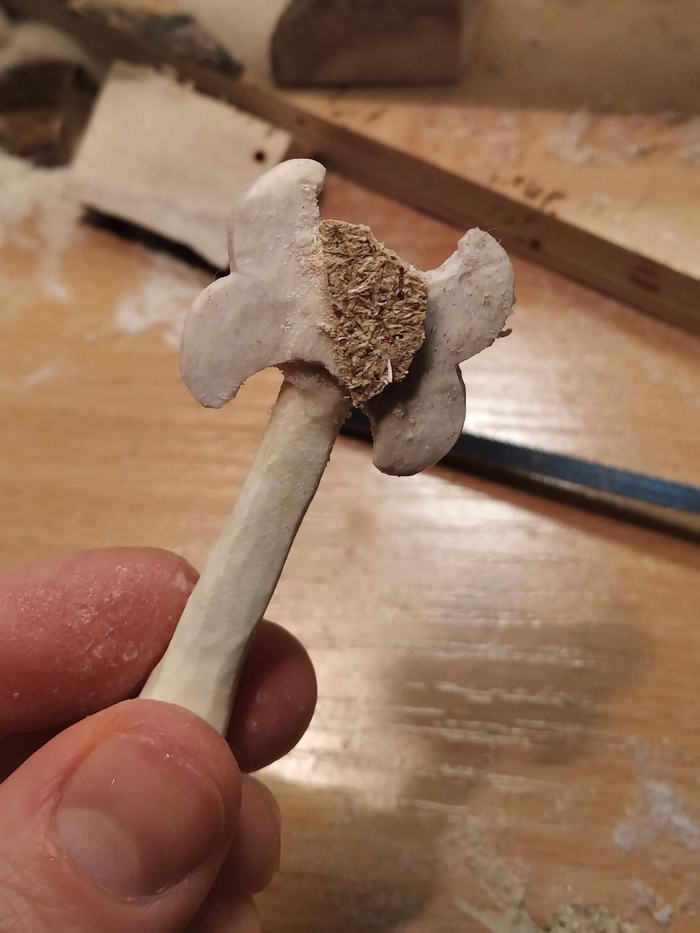

Ииии... ему это удалось! Правда, с куском столешницы.

Стол ни капли не жалко, на то он и рабочий, чтобы с ним происходили подобные вещи. А вот кусок столешницы с изделия теперь уже спокойно можно спилить :) Я была очень рада, что сама секира не пострадала, иначе пришлось бы всё начинать сначала ...

Итак, делаю прорези для того, чтобы вставить более светлую часть лезвия:

Затем - обрабатываю два кусочка рога белого цвета:

После чего вклеиваю белые части лезвия  в прорези и верхушку рукоятки в отверстие (на этот раз без происшествий).

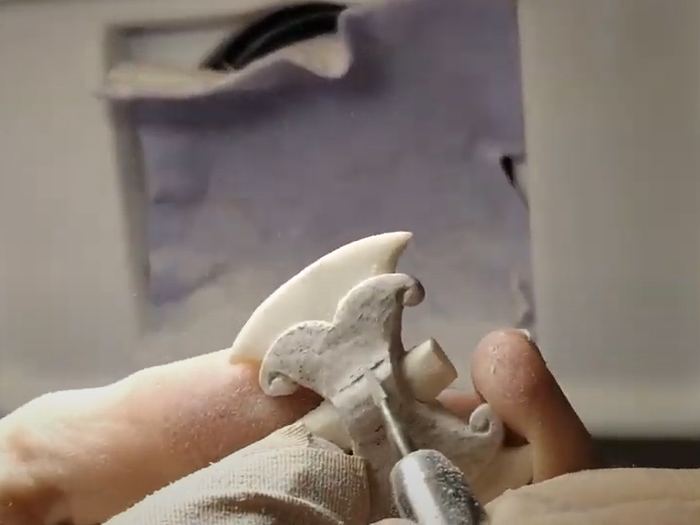

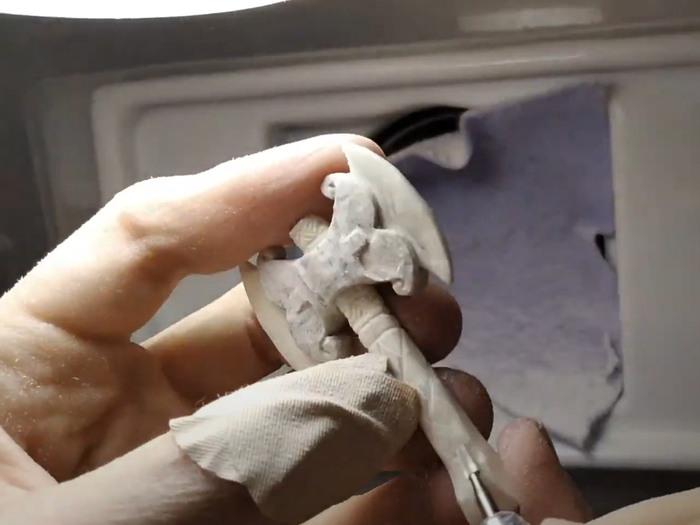

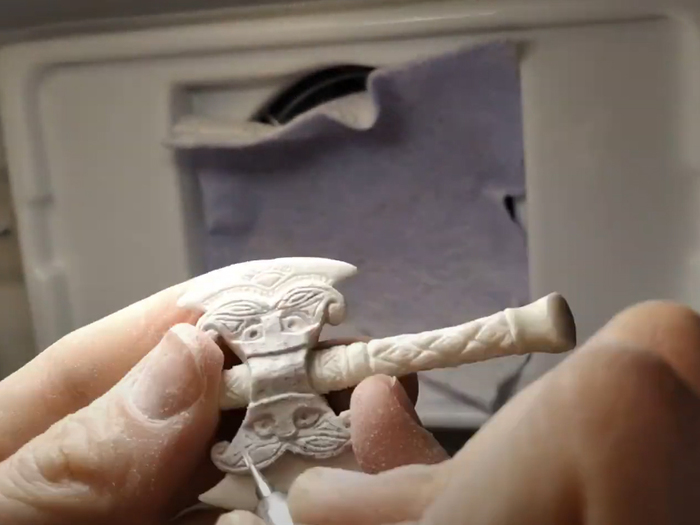

Затем начинаю делать рельеф! Сначала на тёмной части секиры:

После чего намечаю  рисунок на  рукояти:

Я старалась придерживаться того дизайна, что был на картинке, которую мне скинул заказчик. В точности повторить я не решилась - будет чрезмерно тонко и хрупко, поэтому я немного упростила барельефы, сделав голову с усами пошире (да, там голова с усами, которую не сразу замечаешь), и тем самым укрепив место крепления к рукояти.

На другой стороне делаю точно такой же орнамент на темной части лезвия и добавляю по обе стороны  орнамент по центру.

Немного все прорезаю получше, а затем всё хорошенечко  шлифую и полирую.

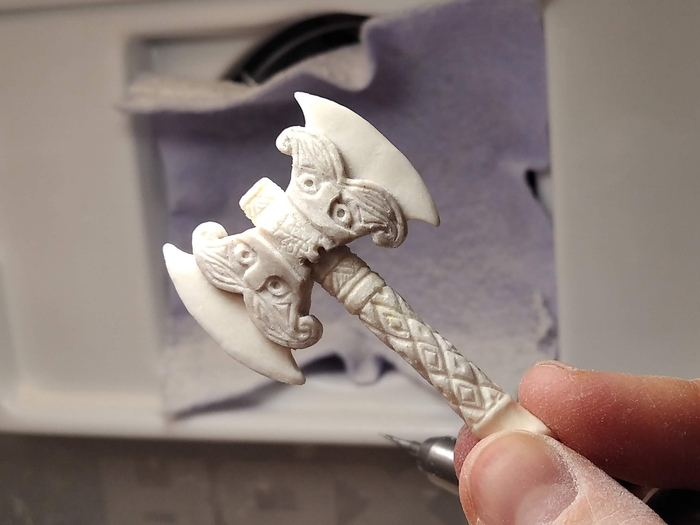

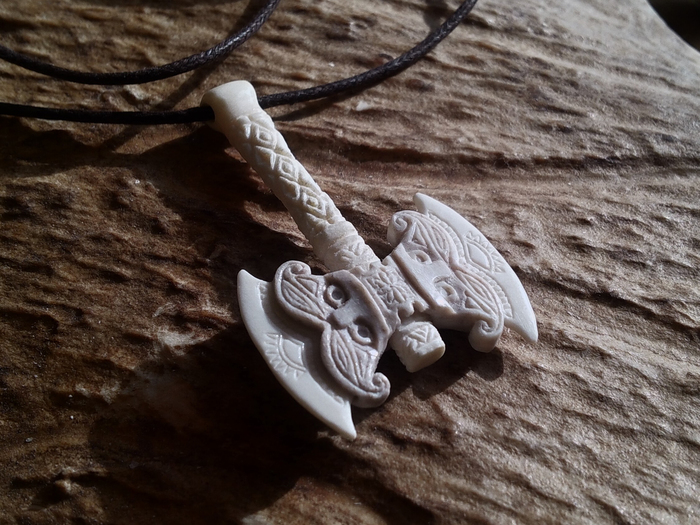

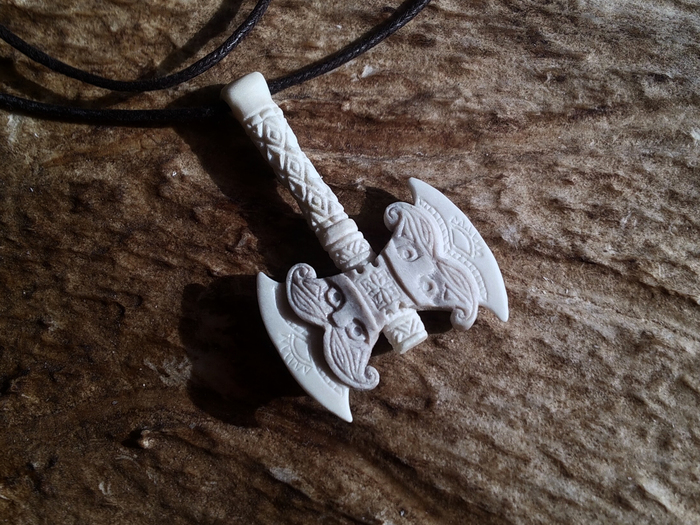

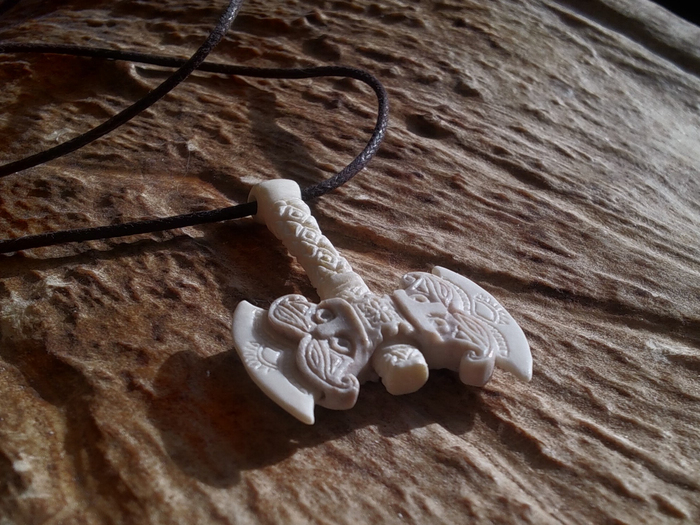

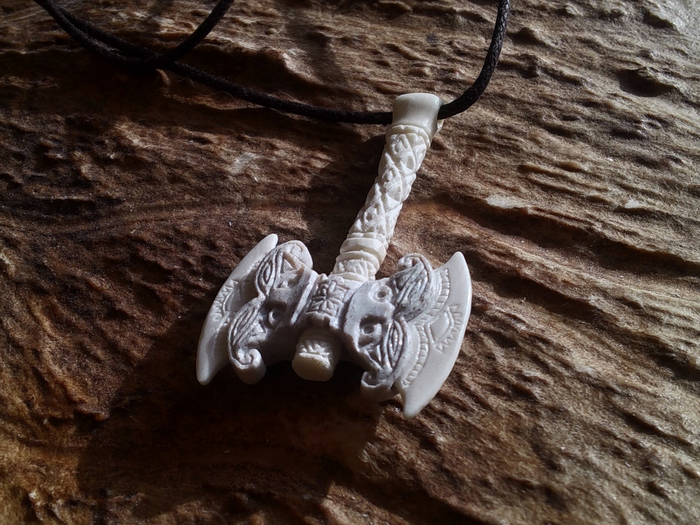

И вот такая подвеска у меня получилась в итоге! :)

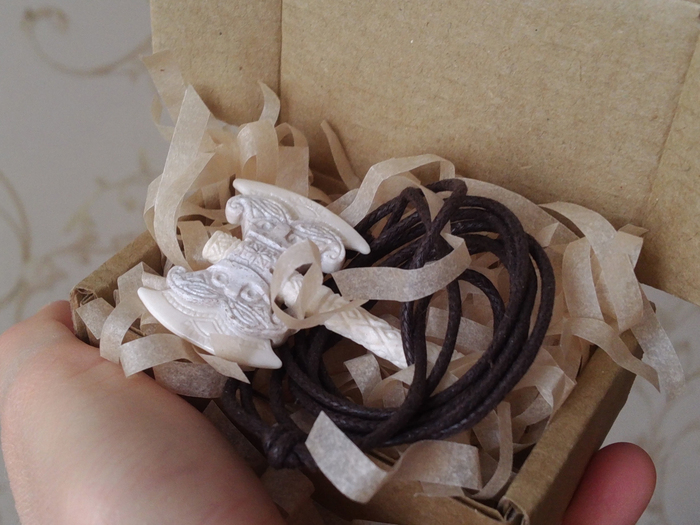

На солнце может быть не очень видно разницу в цветах кости. На фото подвески в коробочке это более заметно :)

На этом моя история подошла к концу. Всем спасибо за внимание!
