Регулятор громкости и тембра на LC75341 + 1.3 I2C 128X64 OLED (Arduino)
Ранее в статьях http://rcl-radio.ru/?p=112670 и http://rcl-radio.ru/?p=112468 рассматривались примеры создания регуляторов громкости на аудиопроцессоре LC75341 с использованием дисплеяLCD1602 и OLED 0.96″, в этом примере будет показан пример создания регулятора громкости с использованием дисплея OLED 1.3″.

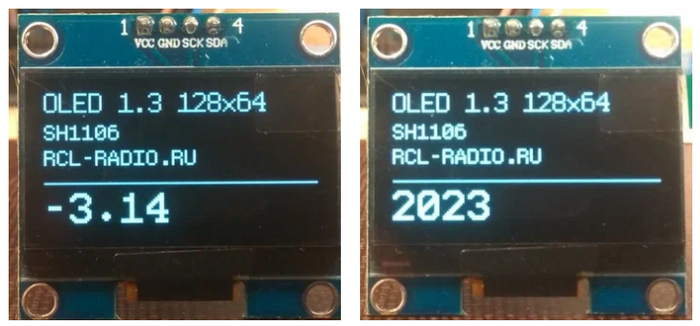

OLED 1.3″ I2C 128х64 дисплей обладает высокой контрастностью, высоким разрешением и низким энергопотреблением. В OLED дисплее отсутствует дополнительный слой подсветки всей поверхности экрана. Каждый пиксел, формирующий изображение, испускает самостоятельное свечение.
Чип драйвера — SH1106, который обеспечивает связь I2C.
Параметры дисплея SH1106:
Технология дисплея: OLED
Разрешение дисплея: 128 на 64 точки
Диагональ дисплея: 1,3 дюйма
Угол обзора > 170°
Напряжение питания: 3,3 В ~ 5.0 В
Мощность: 0,08 Вт
Габариты: 35.7 х 30.9 х 4.0 мм
Вес: 7 грамм
Подключение OLDE дисплея к плате Arduino Nano (Uno):
VCC > 5V
GND > GND
SCL > A5 (I2C)
SDA > A4 (I2C)
Для использования дисплея OLED 1.3″ Вам необходима библиотека U8glib , ее можно установить с источника — https://github.com/olikraus/u8glib/ или установить при помощи менеджера библиотек как показано в — http://rcl-radio.ru/?p=130369.
Регулятор громкости содержит два основных блока, первый блок микроконтроллерный (Arduino Nano или плата LGT8F328P-LQFP32 MiniEVB) с органами управления и индикации, второй блок плата аудиопроцессора.
Основные параметры регулятора громкости и тембра на LC75341:
Регулировка громкости от -79 до 0 дБ (шаг 1 дБ)
Независимая регулировка громкости (баланс)
Входной предварительный усилитель входа от 0 до +30 дБ (шаг 2 дБ)
4-х канальный коммутатор входов
Регулировка тембра BASS от 0 до +20 дБ (шаг 2 дБ)
Регулировка тембра TREBLE от -10 до +10 дБ (шаг 2 дБ)
Напряжение питания от 5 до 10 В
Управление цифровое 3-Wire (CL, DI, CE) (макс. тактовая частота до 500 кГц)
Входное сопротивление 50 кОм
Коэффициент нелинейных искажений 0,01% (макс.)
Основное управление параметрами аудиопроцессора будет осуществляться при помощи энкодера (KY-040) и 3-х кнопок, так же будет применен ИК пульт который будет дублировать энкодер и кнопки управления.
В регуляторе громкости на аудиопроцессоре LC75341 реализованы следующие функции:
Регулировка громкости от 0 до 75 шагов (1 шаг равен 1 дБ, регулировка от -75 до 0 дБ)
Регулировка тембра ВЧ от -10 до +10 дБ
Регулировка тембра НЧ от 0 до 20 дБ
Регулировка баланса -4…+4 дБ
Входной предварительный усилитель с регулировкой от 0 до +30 дБ раздельно для каждого входа.
4-е стерео входа
Режим MUTE
Режим STANDBY с выходом управления ST-BY
4-е лог. выхода для управления источниками входных сигналов
Гашение дисплея при не активности органов управления в течении 30 сек (для активации режима гашения дисплея необходимо в режиме POWER OFF нажать и удерживать кнопку энкодера, далее нажать кнопку INPUT. При активации режима на дисплее появится надпись OLED_OFF, при отключении режима отключения дисплея появится надпись OLED_ON).
Сохранение всех настроек в энергонезависимой памяти
Схема регулятора громкости
Скетч - http://rcl-radio.ru/?p=130783
