Ответ на пост «Как установить роутер?»1
Честно, не совсем понятно в чем проблематика, что для Вас фен-шуй. И вводных немного недостаточно - оборудование уже куплено или только конфигурируете сеть? 1000мбит на wifi принципиально?
По красоте @Pullo, дал ответ - все спрятать внутрь и воткнуть в роутер.
Но если все же важно
установить роутер рядом с щитком
и надо обеспечить минимум отверстий и проводов, то:

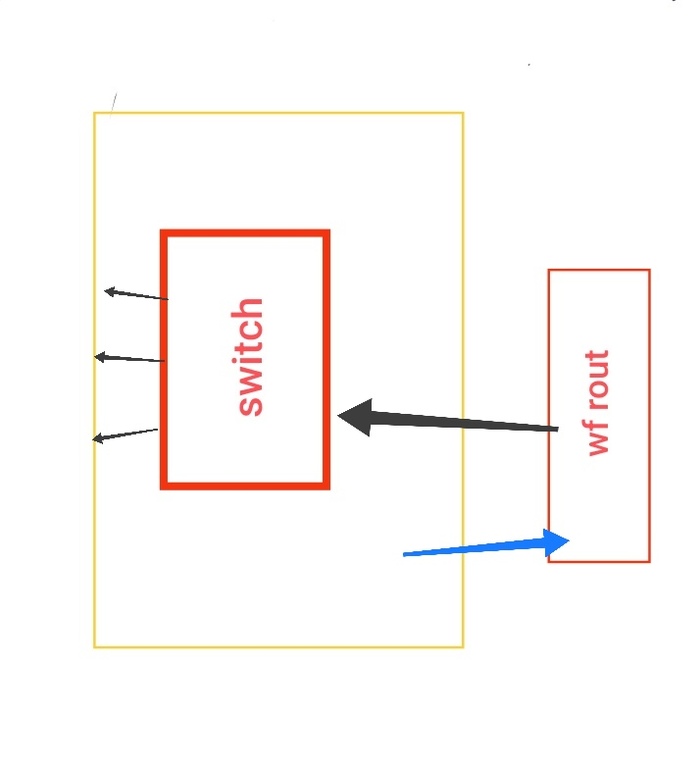

1. Если роутер куплен, 1000мбит критично.
Покупаете свитч на 1+3 порта.
Обеспечиваете вывод двух проводов.
Приходящий кабель выводите в отверстие, опрессовываете, подключает в wan роутера.
Ведете обратно в щиток отдельный патчкорд, который втыкает в wan свитча. Все три провода подключаете к свитчу.
2. Если роутер куплен, 1000мбит НЕ критично.
У меня такая разводка.
Покупаете свитч на 1+3 порта.
Обеспечиваете вывод одного провода.
Патчкорд расщипляете на обоих концах. Опрессовываете, соответственно по два коннектора на 100мбит (четырех жильные)
Приходящий кабель через коннектор соединяете с одним хвостом подготовленного патча, эта линия идёт в wan роутера. Второй хвост патча в свободное гнездо роутера, возврат этой линии в щитке подключаете к свитчу.
Все три провода подключаете к свитчу.
! Три линии планируются под розетки, одну из этих линий можно использовать под расщипление.
а ваш wifi роутер вешать не у короба, а у одной из таких розеток, например, предназначенной для телевизора.
В щитке расщипляете кабель, идущий на тв-розетку. Один хвост коннектите с приходящей линией, второй - в свитч.
Делаете отдельный патчкорд, расщипленный на одном конце, линию приходящую - в wan, вторую в свободный порт, подключаете к розетке. ТВ втыкает не в стену а в роутер.
3. Если роутер НЕ куплен, 1000мбит критично.
Покупаете маршрутизатор на 1+4 порта.
Покупаете wi-fi точку доступа.
Обеспечиваете вывод одного провода.
Приходящий кабель в wan маршрутизатора.
к нему же все три кабеля разводки.
К нему же отдельный патчкорд, который выводите через щиток и цепляет на него точку доступа wifi.
Провод через щиток выводить как-то так
