Автор текста: MechNIX

Здравствуйте уважаемые почитатели ретротехники!

Сегодня речь пойдёт об интереснейшей вычислительной машине — ЕС1849, собранной на отечественной элементной базе, за исключением процессора и чипсета. Эта АТ-машина — венец творения отечественной компьютерной промышленности, разработанной и реализованной в СССР. Версия БУСВВ (BIOS) датируется 1989–1992 годами.

Статья содержит детальные фото материнской и периферийных плат, любопытного ртутно-цинкового элемента питания, кейкапа клавиатуры в деталях, а также видео работы самого компьютера — демонстрации, тесты и запуск оболочки Windows.

Начнем с внешнего вида.

Справа — родная мышь, слева та, которую использую для работы на этом компьютере.

Корпус как корпус, самое интересное внутри.

Посмотрим главное — материнскую плату:

Материнская плата выполнена в виде отдельного модуля и, наряду с прочими контроллерами, вставляется в объединительную плату.

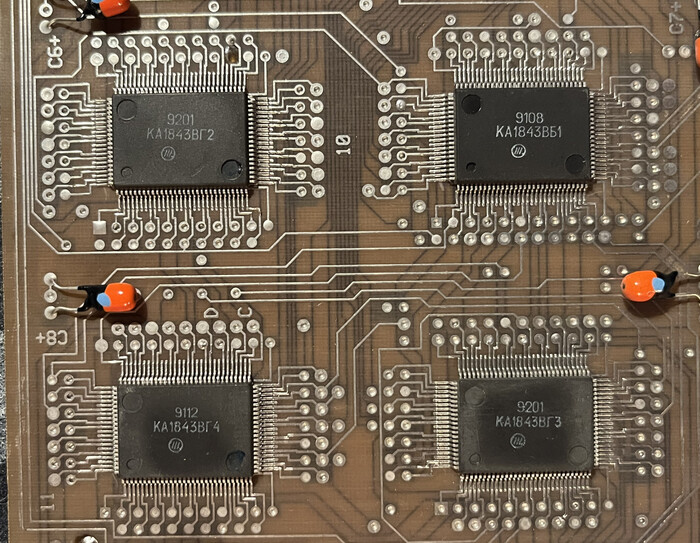

Надеюсь, что детали интересны (сужу по себе). Вот фрагменты:

Оперативная память представлена в DIPP-исполнении. Общий объем 1024 Кб:

«Сердце» компьютера — импортный процессор Intel Harris 80C286, работающий на частоте 12МГц:

Схемотехника материнской платы не обошлась без навесного монтажа в виде проводочка, пущенного по верху.

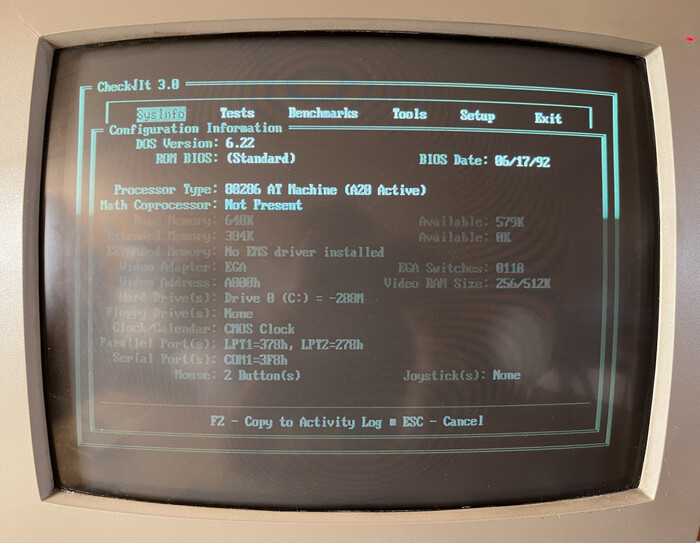

А теперь давайте скорее глянем, что нам говорит тест CheckIt.

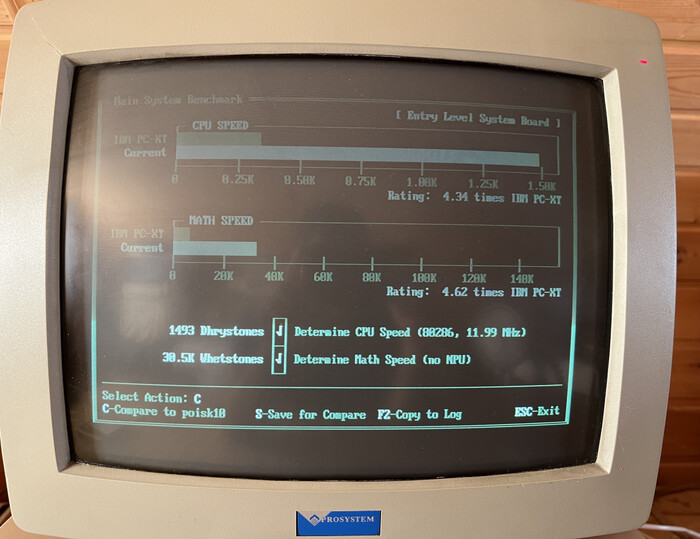

Мы видим свои честные (ну почти)12MHz.

Карта общего распределения оперативной памяти до 1024 Кб:

Далее поясню, почему в заголовке есть «золотая двойка». Мы подошли к рассмотрению объеденительной (кросс) платы.

Если пройтись поисковиком по просторам интернета, то можно обнаружить, что ориентировочное содержание драгметаллов (а именно золота) в разъёме ОНП-НС-2-62 (розетка) ≈ 0.47 гр. В одном разъеме! Думаю, это и сгубило прекрасные машинки, представлявшие собой мечту аффинажника. А ведь нас компьютер интересует с точки зрения исторической работоспособности, не правда ли? Хотя, даже у меня глаза загорелись...

Предлагаю полюбоваться еще и пойдем дальше.

Общий вид кросс-платы:

Пройдемся детально по её фрагментам:

Разъем питания своей конструкции, но видно, что блок питания содержит разъем, подходящий к зарубежным АТ-платам для универсальности источника питания. Далее оригинальной (отсутствующей) батарейке будет уделено отдельное внимание — она интересная. А сейчас на плате стоит классическая современная «2032».

Есть любопытный монтаж, выполненный в заводских условиях. Типовое решение — я видел его на нескольких подобных платах, потому такой вывод.

Таймер-часы стоят в «кроватке»:

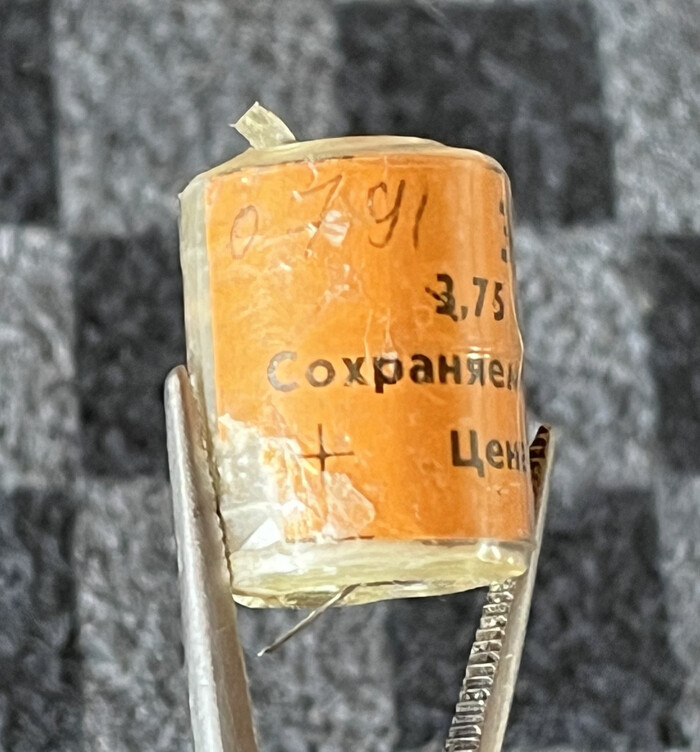

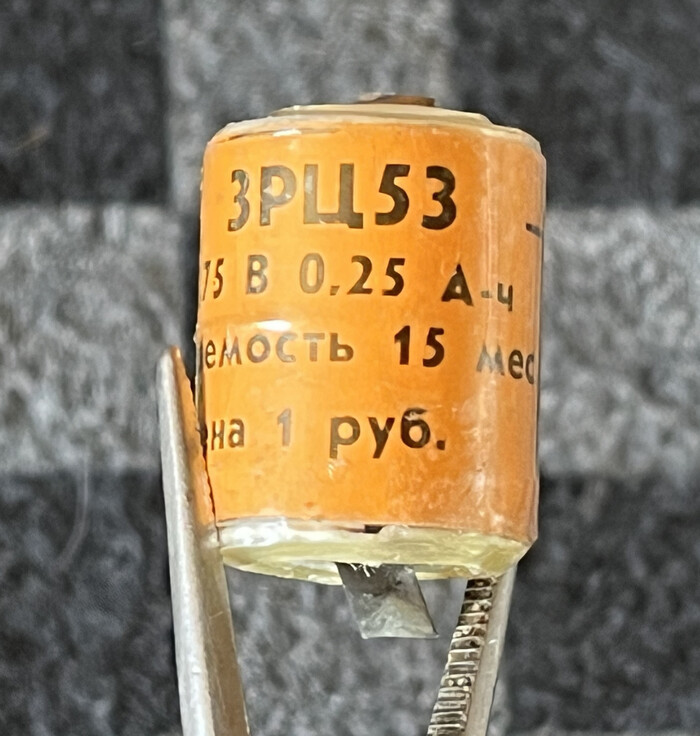

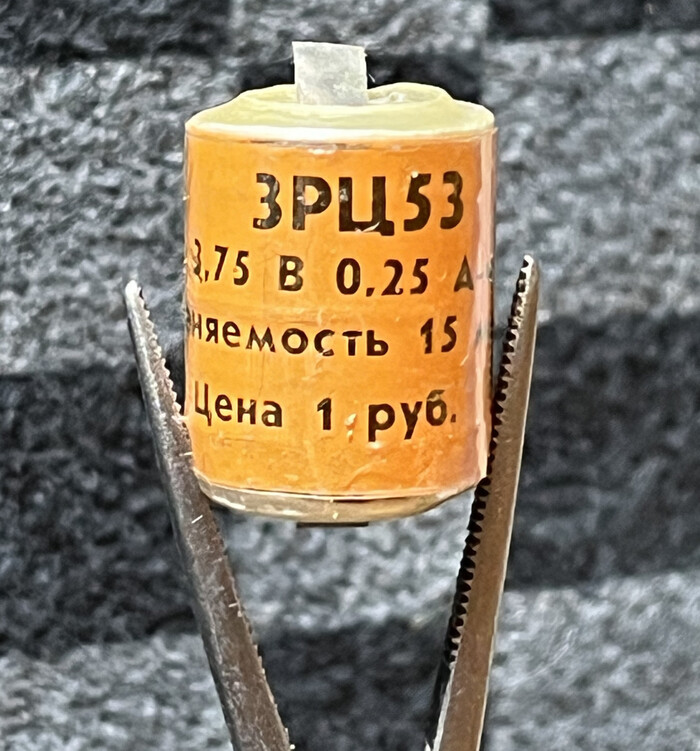

А вот крупным планом оригинальный элемент питания (3РЦ53). Это ртутно-цинковый элемент. Меня он настолько ошеломил своей необычностью, что я даже записал его на видео. Так как он содержит ядовитую ртуть, пришлось изолировать его в отдельную закупоренную баночку. Утилизировать артефакт жалко. Посмотрите на него с разных сторон. Этот красавец состоит из трех последовательно соединенных элементов.

Посмотрим остальную периферию.

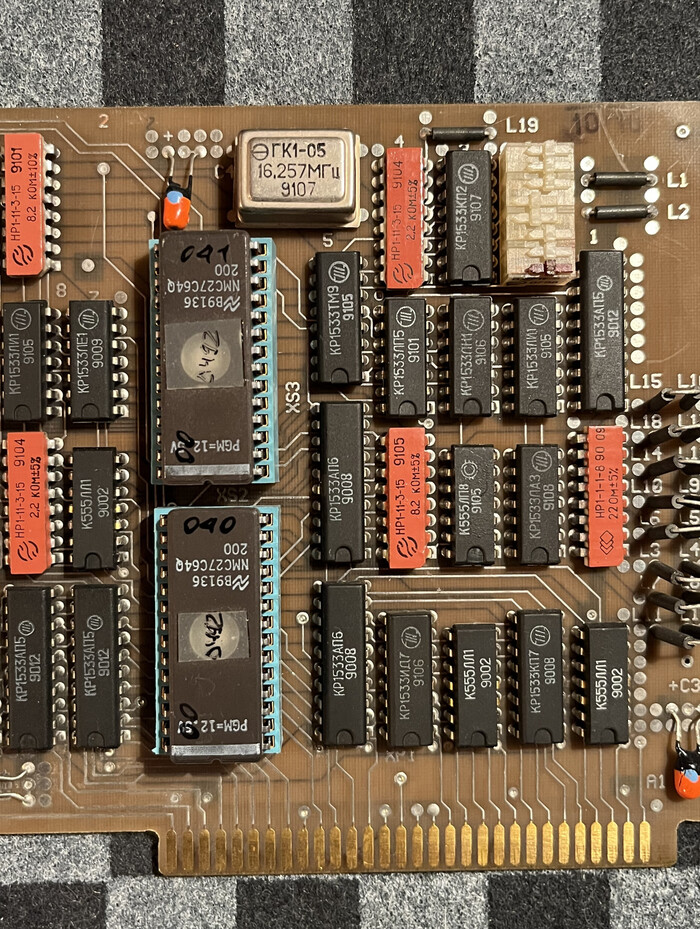

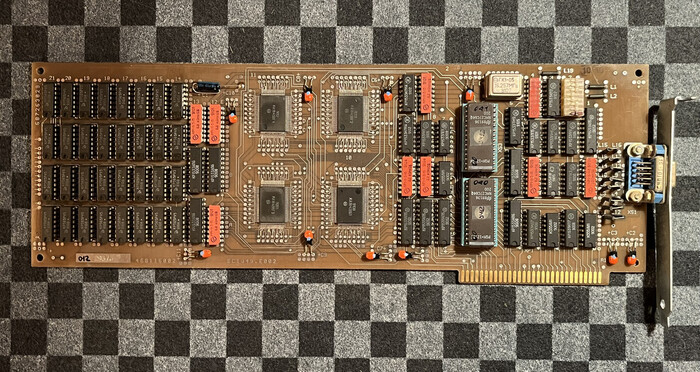

Следующей по значимости идет EGA-видеокарта. Она, как и остальные контроллеры, вставляется в кросс-плату. Слева-направо: видеопамять, крупная логика и ПЗУ.

Вот что показывает CheckIt относительно видео нашей EGA-карты:

А это в сравнении с компьютером «Поиск-1»:

Пройдемся по остальным контроллерам.

Контроллер последовательного порта. Реализован на БИС UART 8250В:

Вот сама БИС — сердце COM-порта и стандарта RS-232:

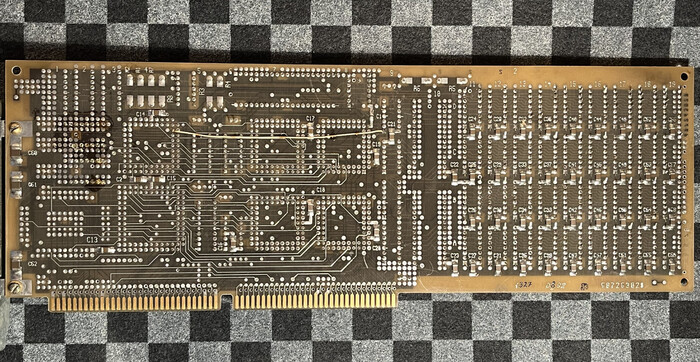

Обратная сторона — тоже содержит навесной монтаж:

Контроллер жесткого диска, стандарта MFM:

Контроллер дисковода, поддерживающий дискеты объемом 1.44Мб:

Клавиатура ЕС1849, работает с АТ-машинами. Переключателя AT-XT на ней нет:

Вот так выглядят кнопки, на которых она основана:

Замыкающий контакты элемент — фольгированный кружочек на кусочке поролона:

Вот места соприкосновения с фольгированными «пятаками»:

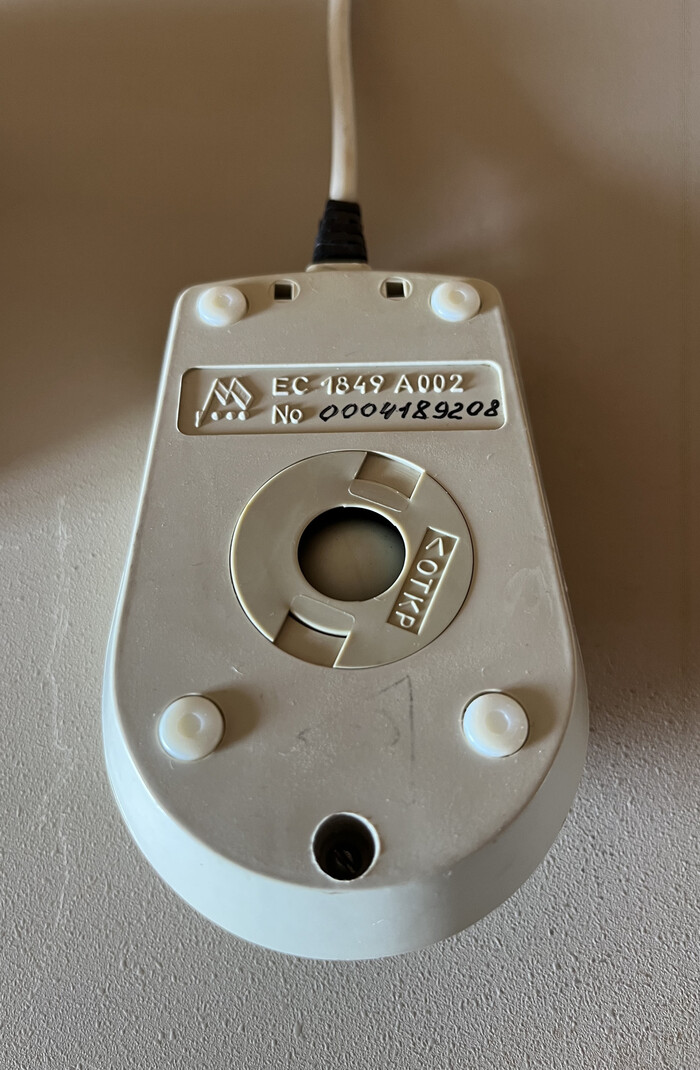

Мышь от ЕС1849 выглядит так:

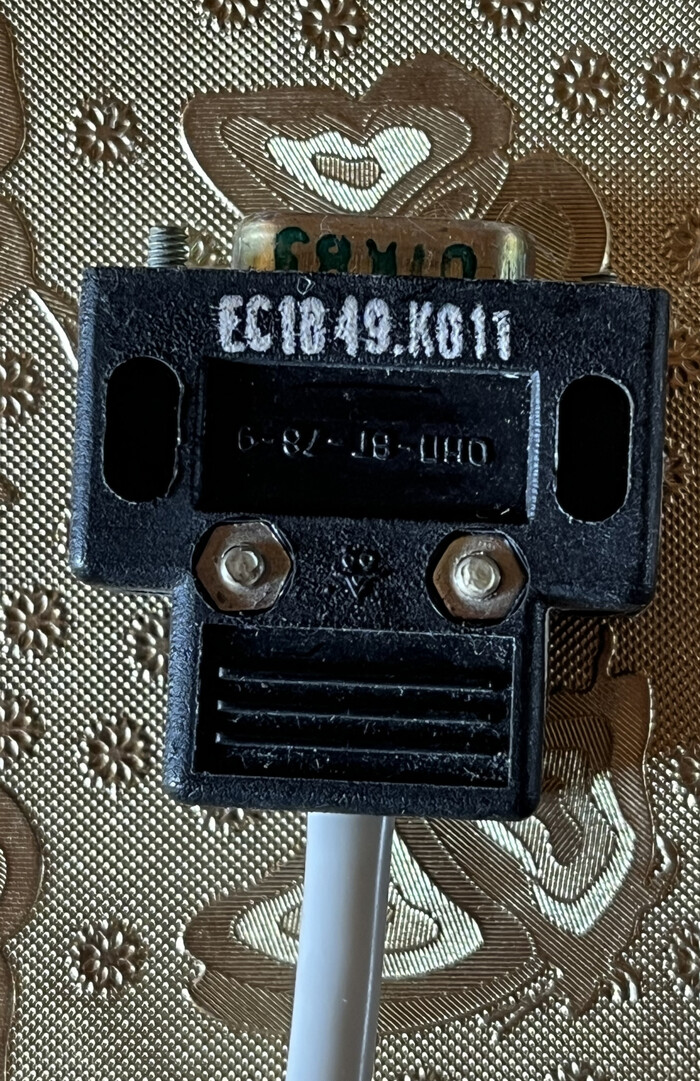

Разъем, несмотря на то, что конструктивно совместим с db9, с этим портом не совместим. В перспективе я планирую подключить эту мышь к карте BUS-mouse производства Microsoft.

С поверхностным обзором аппаратной части мы завершили. Я не упомянул про накопитель MFM. Внутри корпуса стоит жесткий диск объемом 20Мб, требующий парковку головок перед выключением. Он исправно работает, видео загрузки операционной системы есть в видеороликах ниже. У MFM-жестких дисков узнаваемый специфический звук работы и раскрутки шпинделя. В процессе эксплуатации я отключил от него питание и перестал использовать для сохранности, да и не забывать парковать головки — тоже забота. Другими словами — мне жалко его «дёргать». Вместо накопителя я установил новодельный контроллер, позволяющий загружаться с USB-флешки.

Теперь предлагаю взглянуть на загрузку и характеристики компьютера с программной стороны. В основном будут иллюстрирующие ролики, фоток было немало и возможно они утомили.

Начнем с самого BIOS. В ЕС1849 он называется БСУВВ (Базовая Система Управления Ввода-Вывода). Видели что-нибудь подобное? Я решил детально пройтись по всем пунктам меню.

Посмотрим, как загружается MS-DOS. Загрузка здесь ведется с жесткого MFM-диска, о чем говорит индикатор активности НМД на лицевой панели.

Посмотрим на игру Prince of Persia. Вспомним скорость её работы на XT-машине и сравним с нашей АТ.

Демосцена. Посмотрим на скорость отрисовки роликов EGA-картой. Вторым роликом идет Bad Apple, куда без него?

А вот фрагмент Bad Apple на VGA-видеокарте. Ролик снимал у моего друга на подобном компьютере. Для сравнения.

Загрузим Windows 3.0, пошевелим мышкой от ЕС1841, и опять этот Принц Персии... Ну в следующий раз будет DOOM, скомпилированный для 286 процессора.

Обратите внимание — в роликах перемещаются то колонки, то мышки. Эксперименты проводились несколько дней.

Итог.

Мы рассмотрели одно из триумфальных творений отечественного компьютеростроения. Я бы хотел сказать, что это самая вершина, однако не могу, ведь, как минимум, существуют еще 2 машины (может и больше), более высокого класса, это:

• ЕС1863 на процессоре i80386sx, с тактовой частотой 20 МГц. ЕС1863 удалось увидеть вживую, вот так выглядят ряд составляющих. Надеюсь сделать обзор и по ней.

• ЕС1864 на процессоре i80486DX(DX2) с тактовой частотой 33(66) МГц. В пользу существования вышеупомянутой машины говорит маркировка оперативной памяти, вот:

Уважаемые читатели, если вы встречали и работали с подобными машинами, прошу поделиться информацией, где и как использовали, какие программы и какая операционная система была установлена и под какие задачи.

Спасибо за внимательное прочтение и интерес к ретротехнике :)
