Вот такой агрегат (с не легкой судьбой) попал к нам в ремонт еще в декабре. Не сказать, что часто встречается. Штучка для профи. Но в игрушки особо не поиграешь, т.к. тут графика nVidia Quadro.

Видосик, по традиции, в конце поста. Там менее информативно, но более наглядно.

Предыстория ноутбука. Довольно длинная и имеет косвенное отношение к данному ремонту (можно пропустить).

Пришел, значит, данный ноутбук с жалобой: не включается.

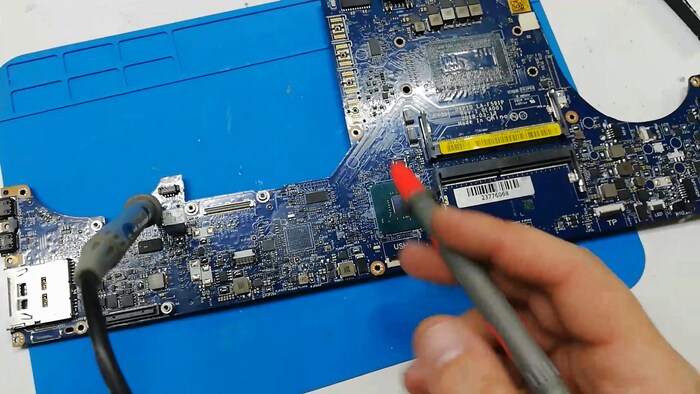

Посмотрели. Реагирует на деформацию материнки в самом узком месте.

Все компоненты в этой области были пропаяны и отреболлены. Не помогло. Пришли к выводу, что где-то внутри платы межслойный обрыв. А учитывая, что мамка устанавливается в корпус и извлекается из него "со скрипом", то не удивительно, что ее могли повредить при выполнении этих действий. В таком случае ремонт, а точнее его попытка, крайне сомнительное мероприятие.

Ок. Но у клиента была еще одна плата, которую он заказал для замены. Но и она оказалась дефективной. Разбираемся с ней.
Нашли незначительную проблему по питанию видеокарты. Восстановили.
И вроде как все заработало. Но при тестах экран ноутбука гаснет и вертушки на макс обороты выходят. И опять же, реагирует плата на деформацию, но уже где-то между процессором и слотами ОЗУ. Если определенным образом изогнуть плату, то все в порядке - тесты крутятся.

В общем, у нее отваливаются каналы оперативной памяти. К слову, тут 4 слота, по 2 на каждый канал. И вот, то один отваливается, то второй.
Пропаяли слоты - без результата.
Думали на отвал проца. Отреболлили - без результата.
Пересадили проц с первой платы - без результата.

Ну что жжж... Никак снова трещина. Фантастика. Ни разу за всю практику не встречалось такого совпадения. Но напомню, плата устанавливается и извлекается не так просто... Так что, возможно это и есть причина всех бед. К тому же, я уже подробно писал про процент не рабочих или не совсем рабочих материнских плат от различных китайцев. По нашей статистике: ~70% с косяками. А это статистика из пары-тройки сотен плат. Поэтому, берем платы только у местных поставщиков, с гарантией и беспроблемным возвратом/обменом.

Сообщили клиенту. Он решил заказать еще одну мать. Ок. Ждем...

Теперь к ремонту.

Получил клиент очередную плату и теперь она у нас.
Установили. Помазали то, что должно быть помазано. Тестируем. Все хорошо.
Вот только видеокарта (она тут полноценная - отдельная плата) отсутствует, в принципе. Ее просто нет. Ни в Винде, ни в Линуксе.

А видеокарту мы уже тестировали ранее в разных тестах на аналогичном ноутбуке. Она в полном порядке - без сомнений.

Что, опять мамка косячная? Ага, именно так! Но тут уже была надежда даже межслой починить. К чему я и был настроен.

Но все оказалось банальнее. Об этом и пост. Если бы погадал заранее, то и не снимал бы видос и не писал бы это все. Просто карты гадальные поломались, дали трещину. Но чтоб материалу не пропадать - пусть будет видос (в конце) и пост.

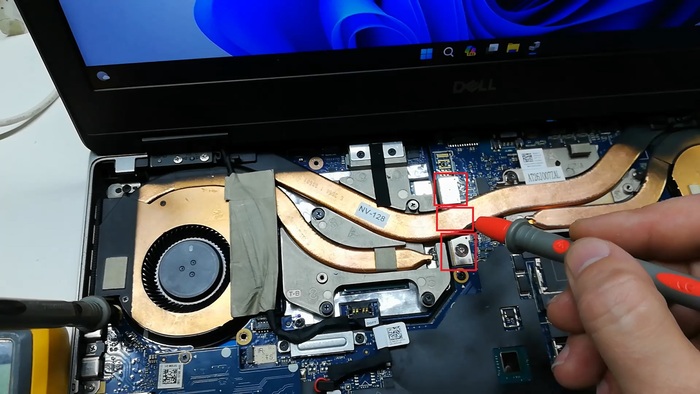

Питание видеокарты идет с мамки. Подключается отдельным шлейфом. На карту должно приходить 19 В. Но у нас по нулям:

К слову, видеокарта тут не привычная. Она подключается к материнке при помощи трех шлейфов, а не вставляется в слот.

Где же питание графики? Давайте разбираться...

19 В подается на видеокарту после открытия одного мосфета. Соответственно, на него должны приходить 19 В, чтобы он открывшись, пропустил питание на видеокарту. Замеряем вход мосфета:

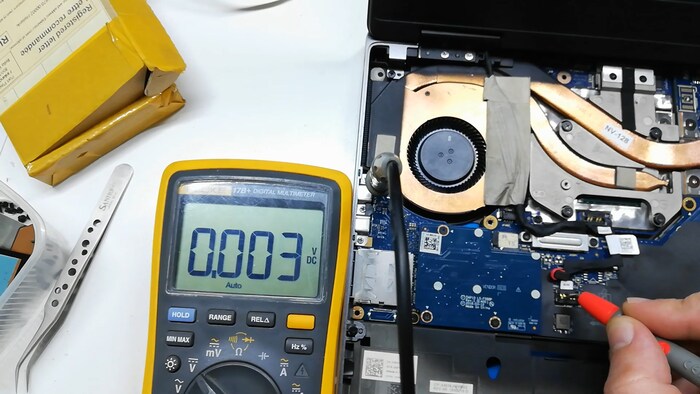

19 В есть. А на выходе - 0. То есть, мосфет не открывается. Почему?
Смотрим, приходит ли управляющий затвором сигнал и откуда он идет.

А он идет с еще одного транзистора, уже трехногого. И между двумя его ногами распаян резистор:

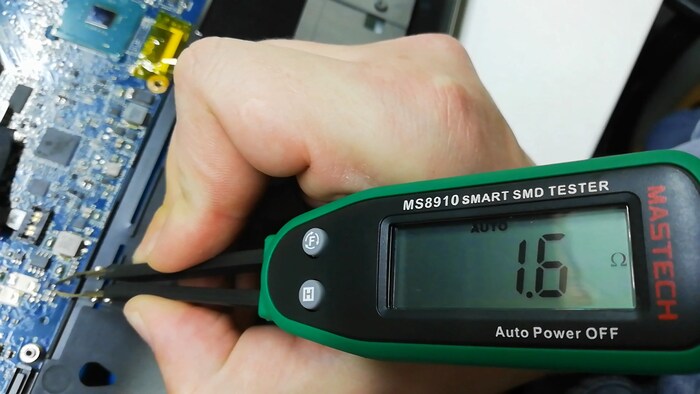

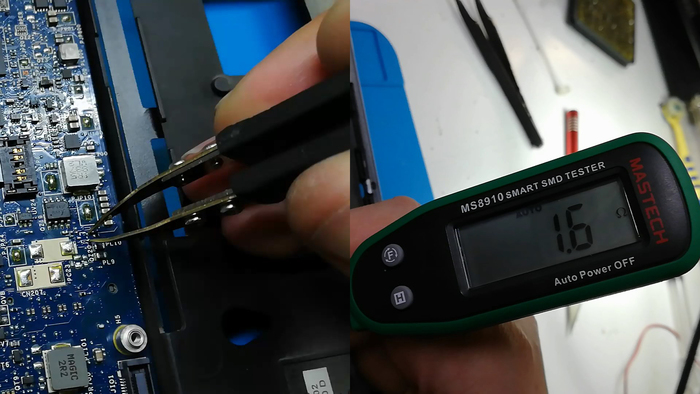

Замеряем сопротивление резистора:

А у нас тут почти по нулям. Может так и надо? Да не, замыкать ноги транзистора в ноль - это не по понятиям.
Вопрос усложняется тем, что нет схемы на эту плату. И какой номинал у этого резистора мы не знаем. С виду же они все одинаковые... Но у нас есть мамка-донор, и даже две, и даже условно рабочие по этой части. Замерим что там...

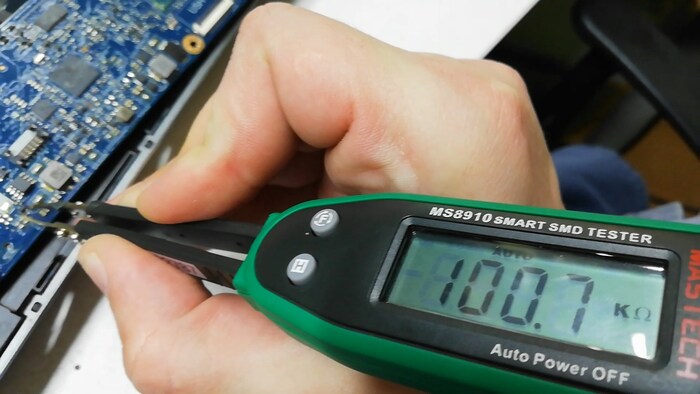

А тут у нас 100 К. Вот это похоже на то, что должно быть.

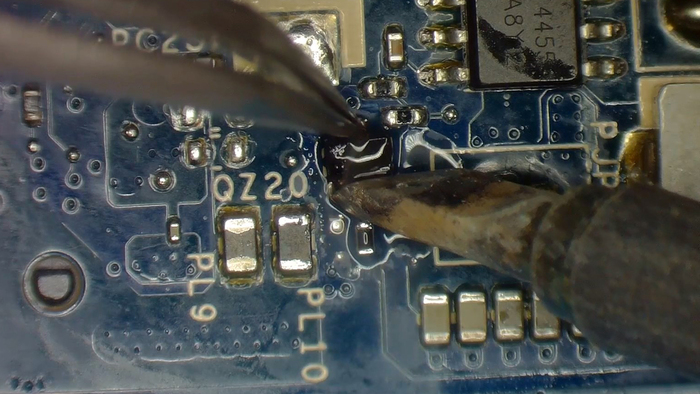

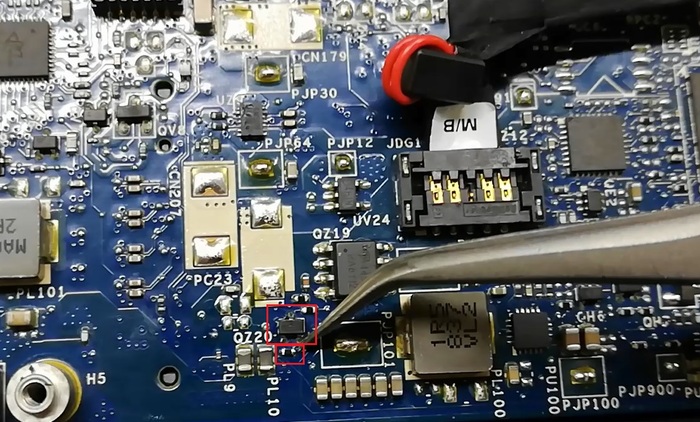

Вот и лайтовый ремонт, подумал я и снял транзюк и резюк.
Но на них все в порядке. Транзюк в бесконечности, а резюк показал 100 К.
Но вот контакты на плате все еще продолжают мне показывать КоЗу...

Так откуда же идет дереза? Взял я плату-донор и начал ее щупать полностью.

И знаете... даже через 1.5 часа был совсем не удовлетворен, а даже наоборот...
Я прошелся по всем контактам, которые хоть как-то относятся к питанию. Сначала делал это оплеткой, по классическому методу, а потом, не поверив в результат, протыкал все контакты своим красным щупом. И аналогично оплетке, ничего не выщупал.

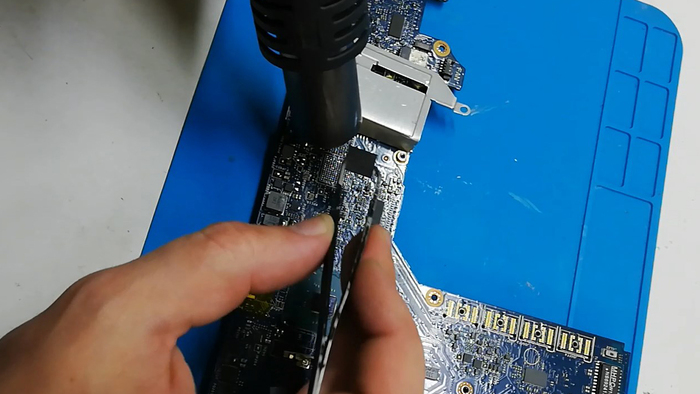

Пора снова повышать градус, подумал я, и взял в руку фен. Затем посмотрел на мультик и снял его.
И единственное место на мамке, куда приходит (а вернее, откуда) сигнал - это контакт под мультом. Вот он, в четвертом ряду:

И эта точка не в КЗ.
Так что же это получается? Мульт сдох по одной из посредственных для него линий? Да никогда такого не было...
Можете возразить... Типа, управление такими сигналами осуществляется ШИМами и Мультом, чего бы с них не начать?
А я даже не знаю что вам ответить на это =)
Я понимаю всё такое, но не терял надежду, вот и всё )
А еще, я больше всего ненавижу реболлить...

Скорее всего, предполагаю 2 варианта:
1. Попал какой-то мусор токопроводящий и замкнул контакты. К примеру, шарик припоя. Но не мог же он до четвертого ряда докатиться. Такие непослушные шарики, обычно, первый ряд останавливает;
2. Мульт уже снимали и замкнули соседние шарики при запайке. Но я прозвонил все соседние контакты и нигде нет минуса - всё вокруг сигнальные линии. Хоть Datasheet не смотри...

Чтобы проверить предположения нужно снять мультиконтроллер с рабочей (последней) материнки. Иначе мы ничего толком не узнаем...

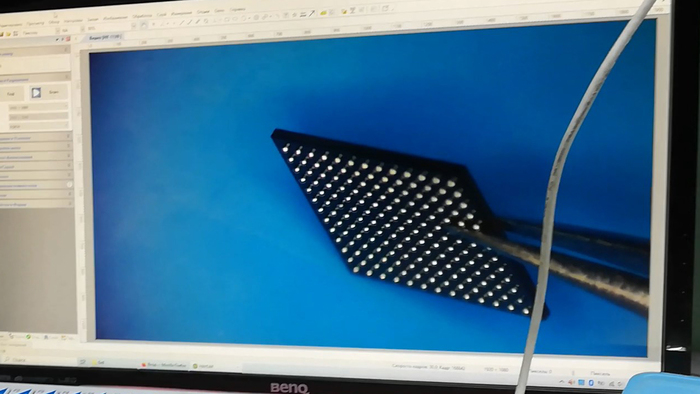

Снимаем мульт:

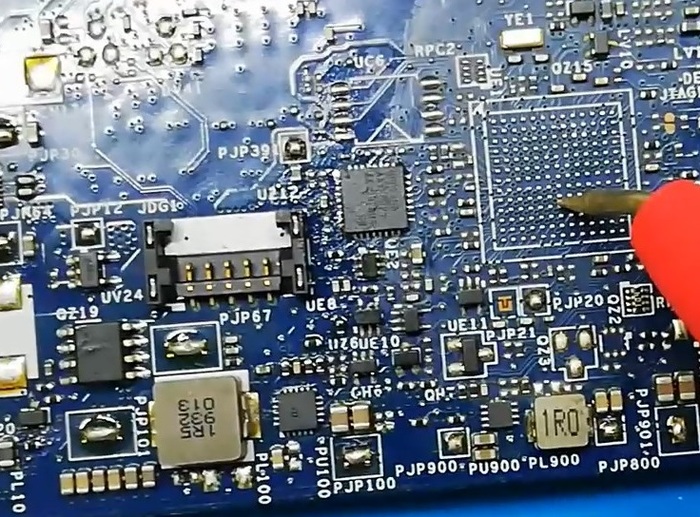

И прозваниваем наш любимый контакт.

И я вижу бесконечность... Сопротивление отсутствует. Совсем.

Видно, что мульт ранее не снимали, стоит с завода. Мусора никакого нет. Я специально снимал его без флюса. Если бы что-то попало, было бы видно.

Да ладно... Просто мульт отъехал? Тогда зачем я все это снимал и пишу теперь? Я же думал, что будет КЗ в плате и даже придумал где просверлить плату и как ее обойти. Не повезло. Ну может кому интересно... =)

Взял я уже снятого, с донорской платы мульта. И начал искать трафарет. Из 4 универсальных и 2 очень похожих (от других мультов), ни один не подошел по "шагу" (расстоянию между шарами). Пришлось рукой катать шары. Чуть больше полу часа и шарики в лузах:

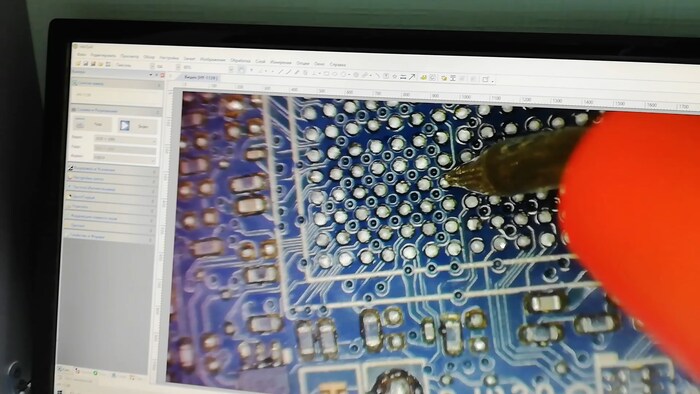

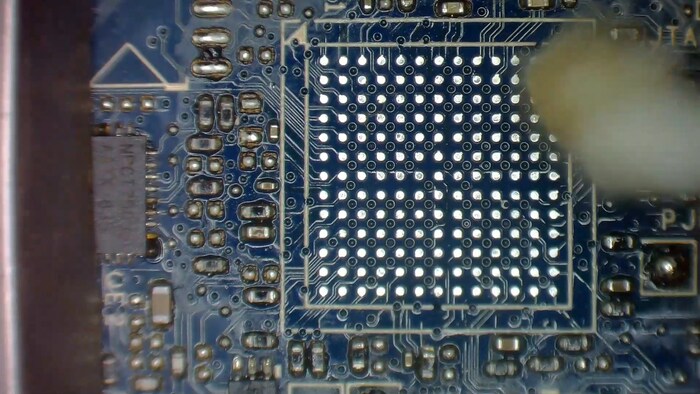

Зачищаю посадочное место на рабочей плате:

И сажаю мультик:

Возвращаю на место транзюк и резюк:

Смываем флюс.
Замеряем сопротивление - 100 К.

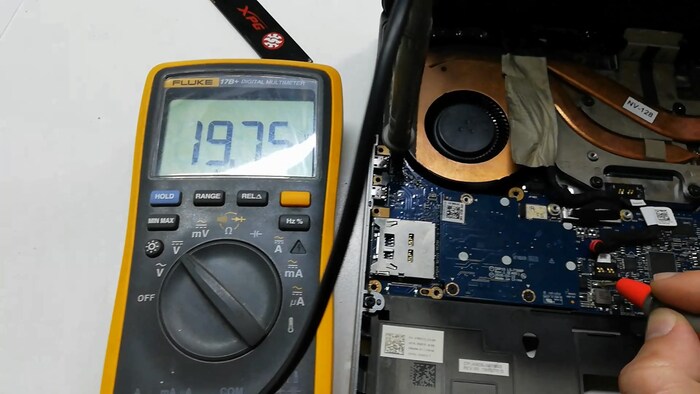

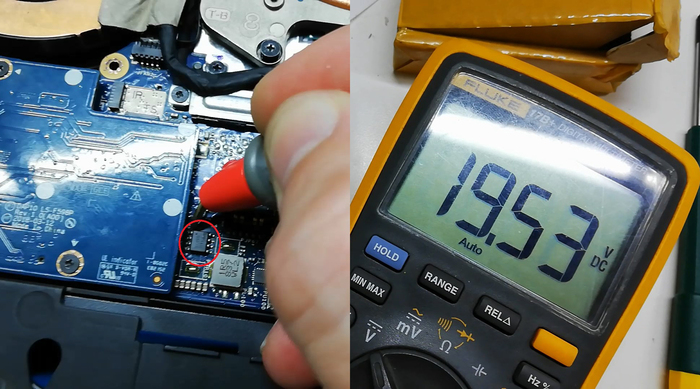

Включаем и замеряем напряжение - 19 В.

Запускаем...
Проверяем...
Тестируем...

Все в норме.
Ремонт окончен.

Видео, как и обещал. Снимаю на телефон, одной рукой (вторая шары катает), времени нет для полноценной съемки на 3 камеры и монтажа. Кратно больше времени занимает.
Извиняйте, пожалуйста )
Если на Пикабу не работает (это бывает в течении пары часов после публикации поста), то вот ссылка: https://youtu.be/9x7EZ7gC6R0?si=LeOzL3TyC17V8icR

На этом закругляюсь.
Если зашло, ставьте плюс класс.
Спасибо всем за внимание! Удачных ремонтов и честных мастеров!
