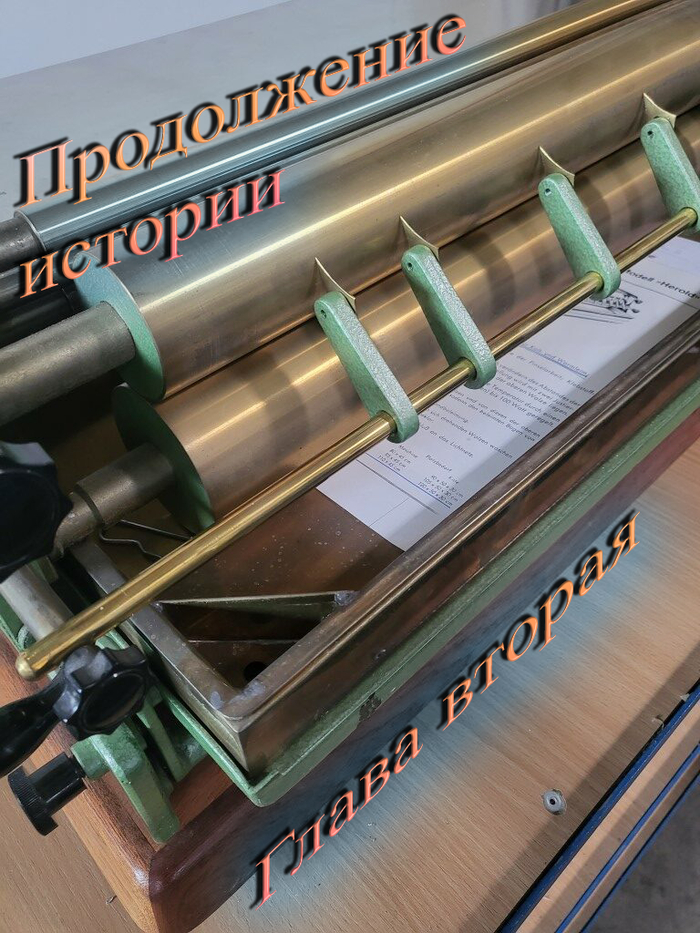

Klebebindegerat. Часть 2: Корпус
Дисклеймер: Достаточно скучный пост про изготовление типографского оборудования.
Ничего не рекламирую, зарабатываю на кусок хлеба сам, донаты не прошу, услуги и подписки не предлагаю, спасибо.
Признаться, меня удивил проявленный интерес к предыдущей части, поэтому сегодня будет продолжение истории о том, как в лучших орочьих традициях, хлам и мёртвые железяки превращаются во что-то работающее, вопреки сопромату и здравому смыслу.
Корпус.
Я заранее прошу прощения за грязный фоновый план, эта серия не просто так называется "дерьмо и палки". Изготовление чего-либо из мусора - практически всегда сопровождается грязью и чёрными руками. Но что для одних мусор, то для настоящего орочьего мека - Лут.
В нормальных условиях, изделие изготавливается, исходя из чертежа, сформированного поставленными характеристиками, но в этом случае "хвост машет собакой", и приходится формировать техзадание, на основе того материала, что имеется в наличии.
Даже сквигу понятно, что такой подход - это не то, как нужно делать, а отдельная философия, согласно которой, итоговый результат будет соответствовать ожиданиям не благодаря а вопреки.
Задача этого куска железа простая: сформировать ванну, в которую встраивается нагревающий элемент, расплавляющий клей, который в свою очередь переносится роликами на лист бумаги.
Исходя от размеров болванок, которые впоследствии превратятся в ролики, корпус Klebebinde-gerät сваривался из аустенитной низкоуглеродистой стали 08Х18Н10, она же 304 нержавейка. Так как кругляк диаметром 60мм, и в длину всего 340, габариты ванночки получились скромные, но достаточные для работы с листами формата А3.
Дно ванны представляет собой двухсантиметровую по толщине алюминиевую плиту, по торцам которой выполнены резьбовые монтажные отверстия, и прогрызены пазы для герметика.
Массивная алюминиевая плита - неплохой способ температурной стабилизации по всей площади, а болтовое крепление к корпусу, через силиконовый уплотнитель - простое решение проблемы разных коэффициентов теплового расширения между материалами.
Опять же, чисто концептуально, Gerät собирается не как банальная копия заводского устройства, а как самостоятельный проект, который может и напоминает переизобретение велосипеда, зато оставляет место творческому началу.
В качестве нагревателей выступает пара промышленных резисторов, суммарной мощностью 800 ватт, один из которых имеет встроенную термопару. Такая мощность в существующих габаритах абсолютно не избыточная, т.к. управление нагревом осуществляется контроллером в прерывистом режиме, с обратной связью от двух датчиков температуры, один из которых отвечает за температуру нагревателя, а второй непосредственно за температуру клея.
Что в итоге даёт быстрый выход на рабочую температуру, и устойчивое её поддержание в заданном диапазоне.
Сама ванна, неизбежно будет нагреваться всей поверхностью, поэтому вся механика с электроникой отвязываются от прямого контакта. Для этой цели по краям смонтированы переходные пластины для точечной фиксации через 8 точек опоры к внешнему корпусу.
В сравнении со принтером, будущий gerät выглядит, конечно, не впечатляюще, но я смею надеяться, что у него ещё всё впереди.
Кстати про принтер, небольшое лирическое отступление.
Увидел объявление, Kyocera TASKalfa 3550ci, отдаётся бесплатно, из-за поломки и дороговизны ремонта.
Приехал, поблагодарил бутылкой Jack Daniels, забрал, и встал перед задачей, как затащить стокилограммовую тушу к себе в студию, на второй этаж. Решение отняло весь вечер, но справился в одиночку (жене я принципиально не разрешаю ничего таскать, а нормальные коллеги сейчас в отпуске), без сорванной спины, снова дендрофекальным методом.
(подкладывая палки под дерьмо, можно добиться некоторого прогресса, если обеспечить нужный рычаг)
Поломка представляла собой разрушение оси крепления шестерни на корпусе мотора узла вторичного переноса. Невероятная дороговизна и сложность ремонта выразилась в откручивании пары десятков винтов, и запасной части, по цене двух пачек сигарет.
Пробег аппарата оказался всего 17 000 отпечатков, при ресурсе около полумиллиона.
.
Это наглядное подтверждение теории о материализации желаний, или WAAAGH.
.
