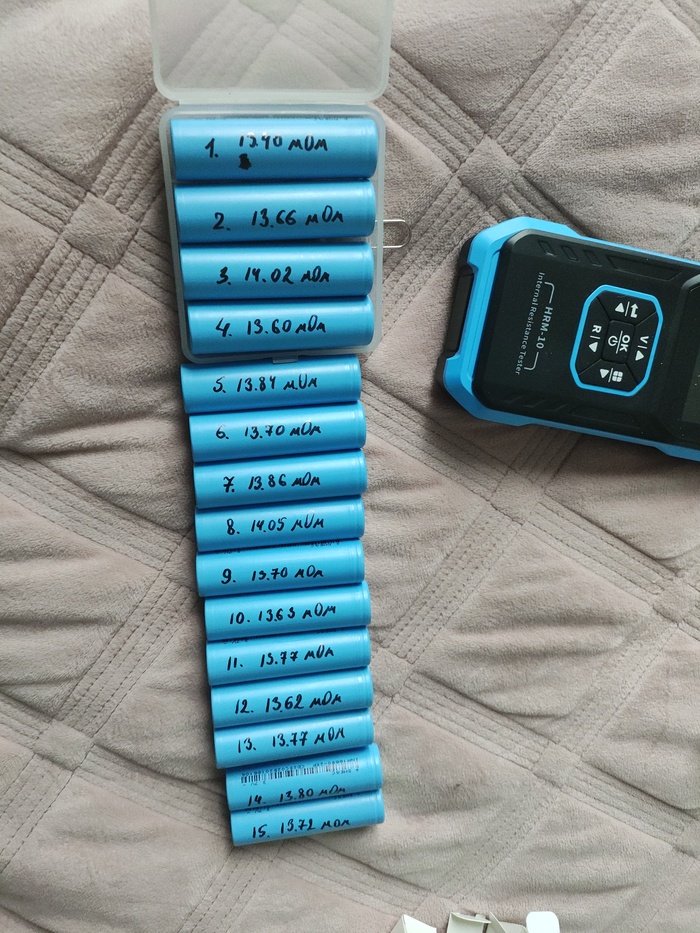

Замеры проводил четырехпроводным тестером FNIRSI HRM-10 и мультиметром UNI-T. Проверил все 15 банок «из коробки» — разброс по внутреннему сопротивлению идеальный (13.5–14.0 мОм). А вот на этапе зарядки началось веселье.

Заряжал старенькой LiitoKala Lii-402. Элементы приехали с завода с нормальным уровнем хранения (около 40%), но на первой же партии прибор выдал «100%» всего через 15 минут. Проверяю тестером — вольтаж не изменился. Оказалось, из-за низкого сопротивления новых элементов простая зарядка словила глюк на стартовом импульсе и ложно отрубила ток. Пришлось перезапускать её по розетке и менять шнур на короткий плоский кабель.

Дальше — больше. Третий слот зарядника приказал долго жить (пробило транзистор), и он намертво завис в режиме ложных 100%. В итоге банка под несчастливым номером 13 постоянно оставалась недозаряженной. Пришлось вылавливать этот косяк, отдельно гонять её на живых каналах и отстаивать.

Поняв, что со сломанным слотом и глюками старого прибора я буду мучиться до китайской пасхи, я решил не экономить на спичках. Старую зарядку отложил в сторону и заказал на Озоне новую LiitoKala Lii-S4. У неё уже нормальный Type-C на входе, который не режет ток, и вменяемый ЖК-экран, где видно реальный вольтаж в процессе. На ней в режиме «турбо» по две банки за раз я быстро и без сюрпризов дожал всю оставшуюся партию до заветных 4.20 В.

После этого я дал всей партии отстояться двое суток, чтобы окончательно ушло поверхностное напряжение и стабилизировалась химия в банках. Финальный замер показал, что разброс по вольтажу между будущими параллельными группами составил ничтожные 0.009 В. Результат получился идеальным для безопасного соединения элементов.

Шаг 2. Сборка и безопасность.

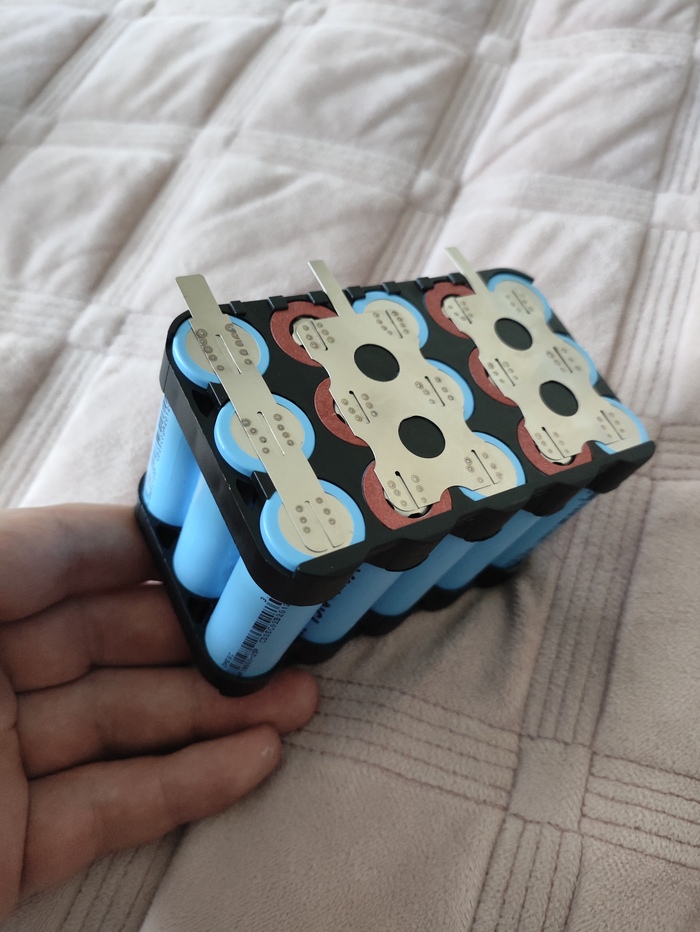

Укладывал все 15 штук в стандартный усиленный корпус 5S3P тремя рядами по 5 штук. На банках уже была заводская пластиковая изоляция, но береженого бог бережет — на плюсовые контакты я дополнительно наклеил специальные плотные изоляционные кольца. Литий шуток не любит, короткое замыкание нам не нужно.

Шаг 3. Сварка и пайка без кислоты.

Литий очень боится перегрева, поэтому паять сами банки обычным паяльником — это варварство.

Сварка: Соединял никелевые ламели на аккумуляторном сварочнике FNIRSI SWM-20. Настройки подбирал по ходу дела опытным путем. Лупил импульсом так, чтобы при попытке оторвать ленту плоскогубцами она рвалась по живому металлу, оставляя точки сварки на банке. При этом сами элементы даже не успевали нагреться.

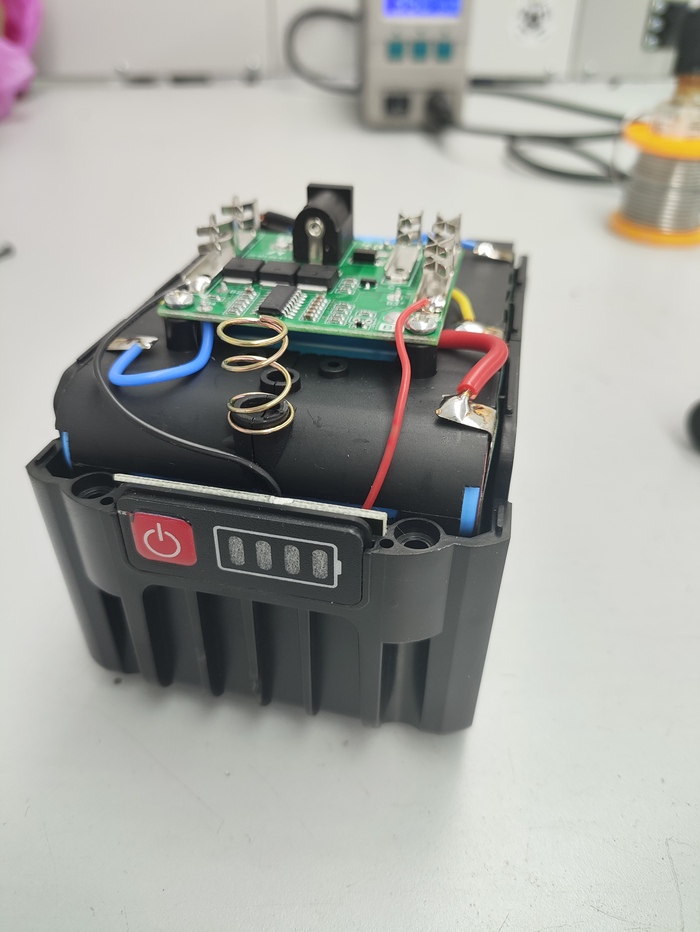

Плата BMS: Использовал стандартную плату JY-MT-5S с силовой обвязкой. Силовые выводы и провода паял на работе профессиональной индукционной станций Quick 202D. Никакой активной паяльной кислоты, которая со временем сожрет никель и вызовет коррозию! Только проверенный временем флюс ЛТИ-120, предварительное лужение контактов и пайка «в одно касание» за доли секунды.

Момент истины и ходовые испытания

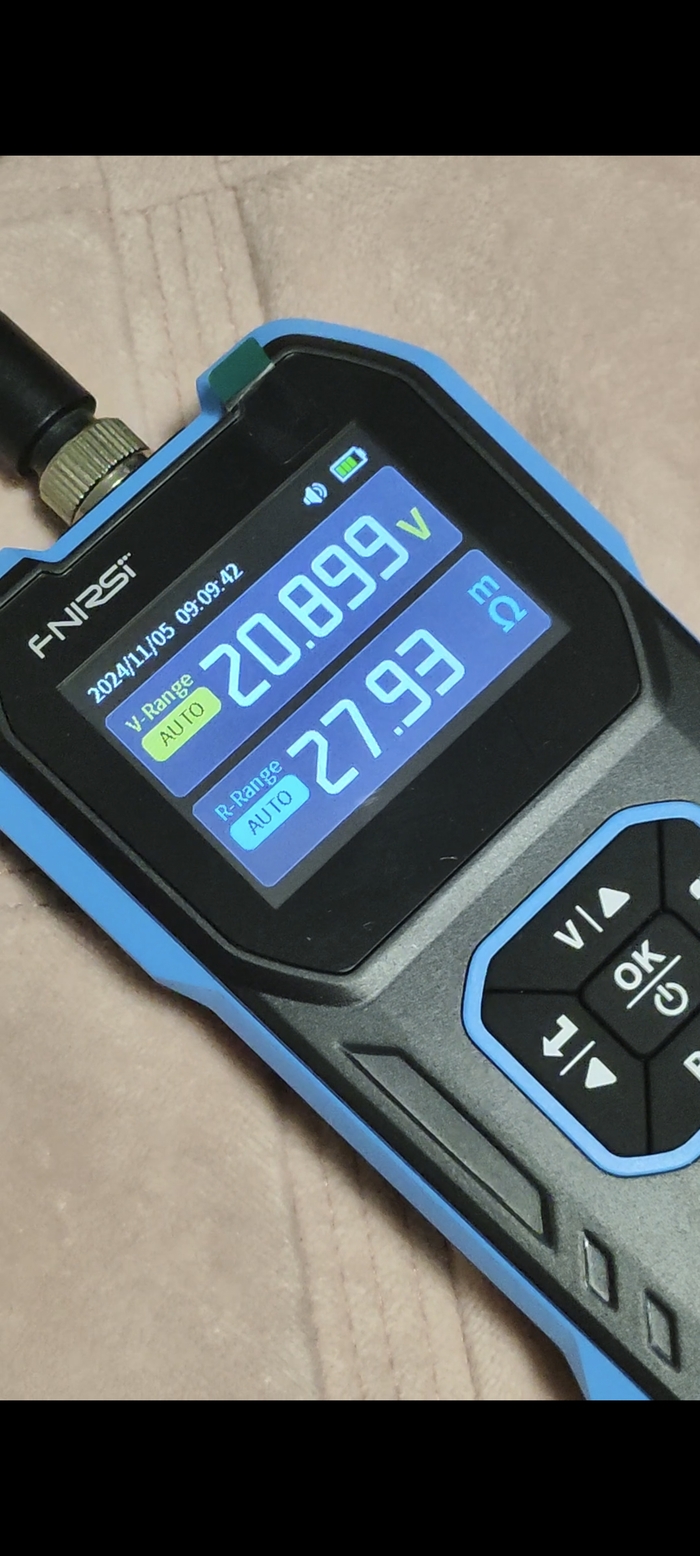

Собираю корпус, подключаю щупы тестера напрямую к выходным силовым клеммам платы (которые идут на сам шуруповерт). Смотрим на экран FNIRSI:

• Напряжение: 20.899 В (честный, плотный 100% заряд).

• Внутреннее сопротивление всей готовой батареи: 27.93 мОм!

Сама плата BMS со всеми дорожками и открытыми мосфетами добавила к чистому сопротивлению банок всего пару миллиом. У заводского китайского хлама этот показатель улетает за 50–70 мОм.

Реальная честная емкость получилась 7500 мАч (7.5 Ач). Уже успел погонять батарею на своем инструменте в хвост и в гриву на тяжелых задачах. Гайковерт крутит отлично и вообще не захлебывается, когда нужно сорвать прикипевший болт.

По паспорту (даташиту) эти элементы отдают по 20–30А в пике, так что в конфигурации 3P вся сборка математически способна выдать от 60 до 90 Ампер — для любого инструмента этого выше крыши. Заряжать его теперь нужно в 3 раза реже, а расчетный срок службы при такой ручной балансировке — несколько лет стабильной работы. По деньгам вышло дороже готового китайского ширпотреба, но зато теперь я точно уверен в надежности своего инструмента и в том, что внутри нет песка и б/у элементов.
