Кратко в статье будет:
Что же не так в первой же картинке: хоть и выглядит вполне аккуратно, или сказ о наводках и СВЧ чёрной цифровой магии и почему так делать нельзя.
Немного об отладочной плате FPGA и особенностях разработки.
О модуле камеры, её сенсоре, MIPI интерфейсе и как его испортить.
Как сделать связь с ПК в сотни мегабит, менее 100мбит/сек, и как в том числе и тут словить кару.
Внимание: в статье несколько хайрез фоток и видео, много тех терминов и лютого DIY, возможен взрыв мозга!
Итак, начнём с пациента:
Что это на фото?
1. Белая плата - мозги: FPGA плата на базе Artix-7 от Xilinx, подключена к ПК по micro USB для прошивки и отладочных логов
2. Мини плата слева сверху - FTDI, обещала "скоростную" связь с компом...
3. Синяя плата справа сверху - сам модуль скоростной камеры с пимпкой "объектива" (извиняюсь за ругательство).
4. Куча проводков от ардуины.
Требовалось:
Захватить видеопоток с камеры и послать на ПК как есть, без сжатия но в RGB, при этом достичь максимального количества кадров в секунду (в идеале несколько сотен).
Что за зверь это, FPGA плата?
Это процессор или миникомп как "малинка"?
Нет!
Но, она, как и процессор, может исполнять алгоритм, считать и управлять чем-нибудь.
По сути FPGA - это набор блоков памяти, отдельных битов памяти и простых, проще сложения, логических элементов с управляемыми связями. А связями всего этого набора можно произвольно управлять софтом по своему желанию.
Стоп! А как же тогда оно считает? исполняет алгоритм и управляет?
А тем, что специальный софт разбивает алгоритм, написанный на Си подобном языке, на отдельные блоки:
массивы размещает в большие блоки памяти,
переменные разбивает на биты и размещает в отдельные аппаратные биты,
вычисления, даже такие простые как инкремент разбивает на сотни и тысячи логических функций, для сложных использует готовые аппаратные блоки.
И потом всё это соединяет вполне реальными физическими связями. И работает всё это на частотах в несколько сотен мегагерц.
По сути алгоритм превращается в реальную и очень комплексную электрическую схему. Это настолько низкоуровневое программирование, что даже "ниже" не только ассемблера, но и машинных кодов и чёрт побери перфокарт!
100-200 Мгц медленно? и зачем нужны такие заморочки? Если есть обычная малинка или одноплатные ПК х86 на которых винда крутится.
И нет, это не медленно и есть задачи, где не возможно обойтись без FPGA физически.
Первая фишка:
в том что это не проц, который исполняет алгоритм шаг за шагом. Это куча связанного "железа" которая исполняет весь алгоритм одновременно! Тотальное 100% распараллеливание алгоритма, даже если в нём несколько сотен тысяч строк кода!
Это даёт возможность такой магии, как сортировка массива за ноль тактов (например, в фильтре шума).
А ещё даёт возможность самому проектировать эмуляторы старых консолей и они будут работать в точности, нет, ТАК В ТАК, так-же как и их аппаратные дедушки, даже даёт возможность сэмулировать баги, и разные аппаратные нестабильности например в звуке чип-тюна ZX-Spectrum.
А ещё это и чудовищное быстродействие: делать расчёты на 66 Мгц быстрее чем Core i7 на 3700 МГц? запросто! Именно поэтому ASIC (некоторые их виды - FPGA с предзаказанными, не изменяемыми связями) так полюбились всеми майнерами.
Вторая принципиально непобедимая фишка:
время реакции - раз всё работает параллельно и можно реагировать с нереальной скоростью, в десятки а порой единицы наносекунд. Робототехника, автопрома и оружейка - без FPGA и ASIC (захардкоженный FPGA) никак.
Третья фишка:
можно реализовать любую периферию, любой интерфейс самому при помощи исходного кода, и если ты написал сам всё с нуля, включая интерфейсы, то это 100% переносимо, ну не мечта ли? Но с большими оговорками, и можно "отстрелить себе ногу", что я и сделал в интерфейсе камеры.
Модуль камеры:
Это плата модуля камеры: сверху чёрный цилиндр объектива, под ним чип сенсора который собственно и видит со всей логикой, который установлен на плате, два стабилизатора питания и разъём 40 контактный.
Характеристики этого модуля:
5 мегапикселей.
"Объектив" полное разочарование: мылит даже на VGA разрешении, света собирает мало, не настраивается фокус. Но для отладки пойдёт.
Чип сенсора выдаёт RAW формат как в профессиональных фотокамерах - в RGB придётся проявлять самому,
Интерфейс параллельный MIPI, он примитивный: каждый такт синхросигнала выдаёт 12 бит данных пикселя, с парой статусных сигналов "конец строки" и "конец кадра".
Для настройки юзает двух проводной последовательный I2C.
Коннектор - 40 пиновый, двухрядный с шагом 2.56мм, как в старых жестяках.
Казалось бы всё просто особенно для FPGA...
"Отстрел ноги"
Но чтоб достичь максимальной скорости надо выдать камере максимальную частоту в ~100Мгц (а с гармониками до гигагерца), от которой камера и тактируется, которая в свою очередь даёт ответный синхросигнал обратно в FPGA с сырыми данными изображения.
А это очень быстро, даже слишком быстро и было наивно с моей стороны надеется, что можно отдельными проводками соединить и ничего за это не будет...
Будет!
Во первых:
В стародавние времена, когда у жестяков был широченный ParallelATA 40 пиновый коннектор и такой-же шлейф, то этот 40 жильный шлейф работал только до частот 30-60МГц, а далее уже нужно было использовать особый магический 80 жильный шлейф с чередованием земель. И это не спроста: на таких частотах взаимные наводки очень сильно влияют и портят сигнал. Но в этой связке его использовать нельзя т.к. на основной FPGA плате нет такого же 40пинового разъёма, а негодяи из Xilinx ради маркетинга (ну и чтоб продавать только их доп платки по конской наценке) и несовместимости запилили 4 группы по 12 контактов в два ряда.
Во вторых:
Длинна ардуино-проводов разная да и на самой плате очень сильно различается длинна дорожек, а это критично на таких скоростях, и если даже не из за скорости света, то из за разной индуктивности - которая усиливает взимные наводки, разносит их по разным фазам ещё сильнее и превращает полезный сигнал в "кашу".
В третьих:
маркетологи посчитали что при помощи платы "всего" за 100 баксов нельзя давать заниматься серьёзными вещами. И поэтому два из четырёх 12 контактных коннекторов GPIO подключили через много килоомные резисторы тем самым зарезав частоту и "завалив форнты" (когда тактовая нарастает не слишком быстро чип камеры, из за шумов может не понять время переключение, это было одно или несколько).
Не делайте так! Не надо пытаться ардуино-проводками подключать такие быстрые (свыше 30 МГц и многобитные интерфейсы)
Попытки профиксить и прочие бесполезные трепыхания
1. Тактовая пикселей MIPI что выходит из камеры оказалась в разы шумнее: это тактовая из FPGA которая набрала по пути до камеры шумы, а потом вернулась из камеры в FPGA набрав ещё шумов на обратном пути. Пришлось затактироваться внутренней частотой внутри FPGA что генерится и выдаётся наружу и игнорировать синхронную с данными от камерами возвращающуюся обратно частоту самих данных.
Фейл: чип камеры при каждом старте настраивается чуток по разному и поэтому выходящая из него тактовая тоже на пару наносекунд то отстаёт то опережает.
Адский Костыль: Нужно вручную подстраивать каждый раз при каждом включении задержку.
2. Фейл: Взаимные шумы: так как лежит на первой картинке (плата связи рядом с платой камеры) не работает! В линке с ПК проскакивают лишние байты или он теряет байты.
Адский Костыль:
приходится буквально на пару сантиметров отгибать в сторону камеру вот так:
Чёртов бубновый шаманизм!
3. Мини Фейл: Ардуино проводки - они норовят отскачить при любом неосторожном движении любой платы! Это, просто, очень и очень не удобно, надо ОЧЕНЬ аккуратно всё двигать.
Костыль: расковырял иголкой разъём чтоб лучше держалось ... помогло мало но вроде помогло.
4. Связь с ПК при помощи модуля FTDI2232H оказалось не настолько крутой как её рекламировала фирма.
Фейл: скорость вместо 480 мегабит оказалась всего в 100 мегабит, т.к. внутри ФТДИхи два канала и они прибиты гвоздями, уже 240мегабит, USB не умеет в 100% пропускной, уже 200Мегабит, а чип не сразу видит такт записи а через пол дополнительного такта: вот тебе и 100 мегабит. Заморачиваться и собирать из двух каналов один не стал - драйвер фтди перемашивает рандомно пакеты и байты не говоря где начало пакета, а где конец.
5. Так-же производитель камеры обманул: вместо 150 фпс оказалось 128 фпс - только на такую скорость удалось настроить. Сам сенсор на такой скорости оказался очень тёмным, а чуствительность красного и синего канала настолько низкой что её пришлось домножать на х2 - х3 вместе с шумами и добавочно делать полноценное шумо-подавление.
Что дополнительно было разработано
Т.к. камера выдаёт сырой рав-поток как в проф камерах, то его надо обрабатывать как это делают тулзы цифровой проявки такие как Adobe Light room.
Для этого запилил на верилоге свой видеопроц:
в нём и MIPI приёмник, и свой i2c контроллер и такие страшные слова как:
- баланс белого,
- гамма-коррекция,
- коррекция дин. диапазона (после гаммы чёрный усиливается и становится серым - это надо фиксить),
- шумодав (где сортируется за 0 тактов в медианном фильтре),
- кроп и ресайз,
- усиление и коррекция цветов (синий и красный оказались очень слабыми).
схемка для пущего "устрашения" (to NN это выход в фтди, и спойлер темы будущей статьи ;):
Итог и что получилось сделать:
Оно заработало:
слева рендеринг на ПК при помощи OpenCV и С++ (на нём же писал и отлаживал RTL код для верилога и переносил как есть в верилог),
а справа отладочная консоль из FPGA в формате VT100 с цветами и свистелко-перделками (терминал с printf, текстом и преобразованием чисел в текст и пр. реализовано всё это аппаратно на FPGA при помощи той же логики и такой-то матери), да я люблю красиво, дорого и богато особенно в отладке.
Расшифровка видео:
В первую секунду видна первичная инициализация и пуск камеры с логом адресов и значений команд записи регистров настроек в камеру по I2C.
Далее я ручками, посылаю текстовые команды в FPGA (лексический интерпретатор команд тоже сам сделал, тоже на логике) и настраиваю яркость и чёртову фазу сигналов, видно что после подстройки фазы обильный "розовый снег" исчезает.
После я машу перед камерой древним смартом с настроечной таблицей цветов.
всплывшие косяки:
1. т.к. хоть камера и работает в режиме 128 фпс, но по скорости FTDI подвела и только 64 кадра в сек посылается в ПК, в среднем каждый второй кадр пропускается.
2. есть местами мусор в виде снега и цветных кластеров (показаны красными стрелочками)
3. сам модуль камеры на такой скорости оказалось полным разочарованием: мутная картинка, и шумов много т.к. ISO задран к небесам.
Использованные ресурсы чипа:
блочной BRAM памяти больше всего ушло на буфер для одного кадра.
Ушло примерно 200 часов моего времени на разработку, из них 150 на видео проц (raw --> rgb).
Вывод:
Не делайте так! Не надо пытаться ардуино-проводками подключать такие быстрые (свыше 30 МГц и многобитные интерфейсы). Именно поэтому профессионалы порой недолюбливают ардуинщиков за такие дикие сопли с ардуино-проводками.
А отладить камеру и ip-корку (аппаратная либа) видеопроца я всё-таки смог. Благо сам алгоритм разработал и верифицировал формально и математически, а на FPGA только проверил, что оно в принципе работает и понял что надо копать в сторону само синхронных синфазных LVDS гигабитных интерфейсов без тактовой и всего этого замороча с шумами.
На этом всё, вот в завершение фотка с топологией чипа (светлосиним заюзанные аппаратные ячейки), зачем? незнай, просто красивый город как из сим-сити вышел.
Настало время оптимизации нашей иры-головоломки от первого лица. В посте будет много картинок, видео и НЕ БУДЕТ математики / программирования. Вся "математика" будет описана на пальцах, показаны только общие идеи. Итак, под оптимизацию попали лазерные лучи.
До этого в grayBox мы использовали юнитевский LineRendere.
Достоинства:
- берется из коробки
- гибкий, хорошо подходит для создания прототипа лазерного луча ну или чего вам заблагорассудится
Недостатки:
- работает неоптимально.
Неоптимальность незаметна на одном, 2-х и даже на десяти лучах. Но вот если у вас в игре лазер, который отражается от зеркал, делится на несколько лучей при прохождении через призму, имеет несколько цветов... то тут уже стоит прикинуть сколько +drawCalls накинут сверху только лучи. Ну, у нас могло набегать 4, 8 и даже 30 drawCalls.
Этот пост будет интересен, пожалуй, не программистам/разработчикам игр. Их этим не удивишь, а вот обычынм людям будет интересно посмотреть отдаленно на то, сколько усилий вбивается лишь для того, чтобы в игре были лазерные лучи.
До того как браться за луч, сделал наброски источника лазера и приемника. Свел их по дизайну между собой, ну и с другими элементами. Скетки источника лазера, надеюсь что-то будет понятно.

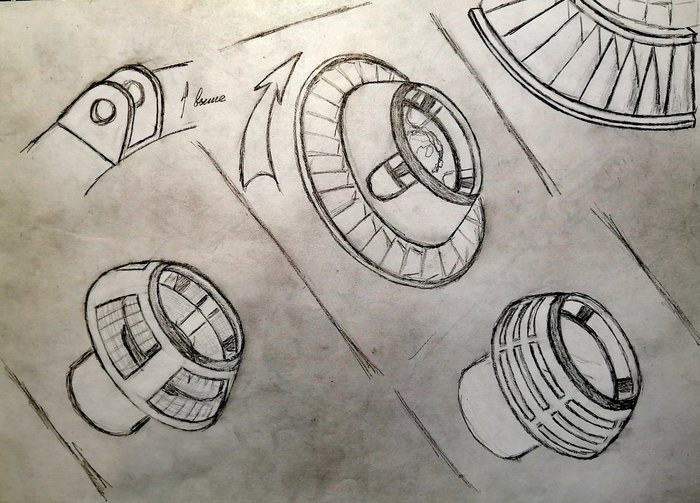

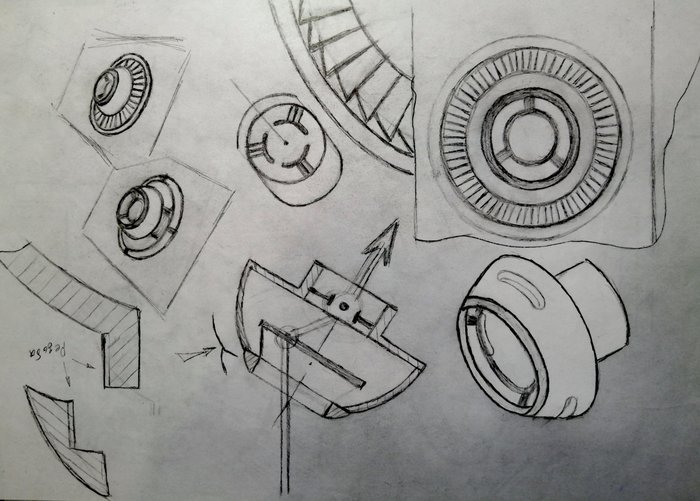

3/4, сбоку, вразрезе, чтобы моделлер лучше понял конструкцию:

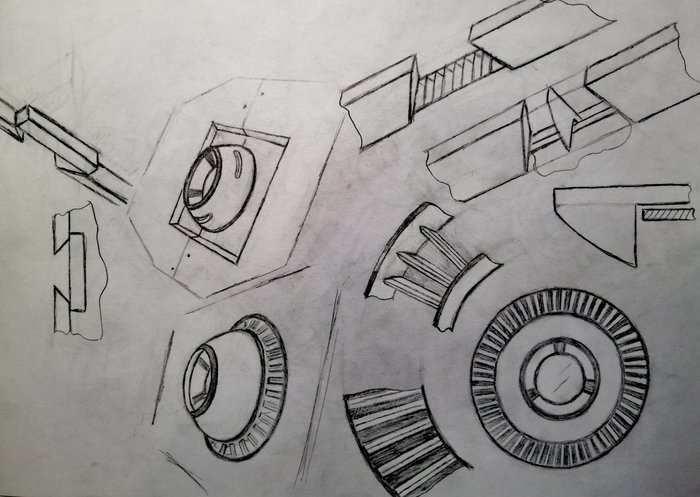

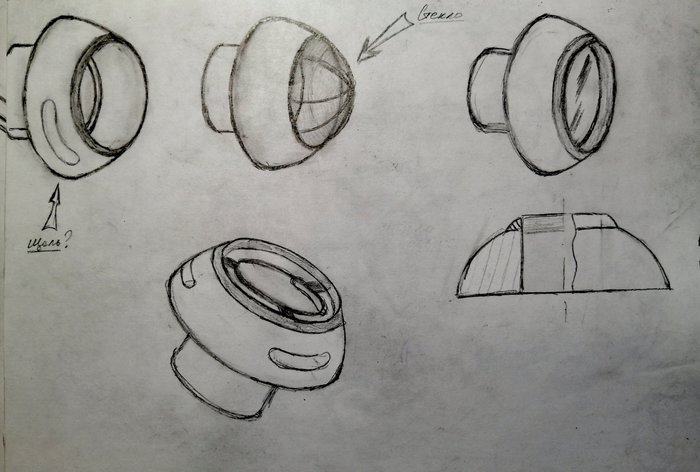

Первые наброски:

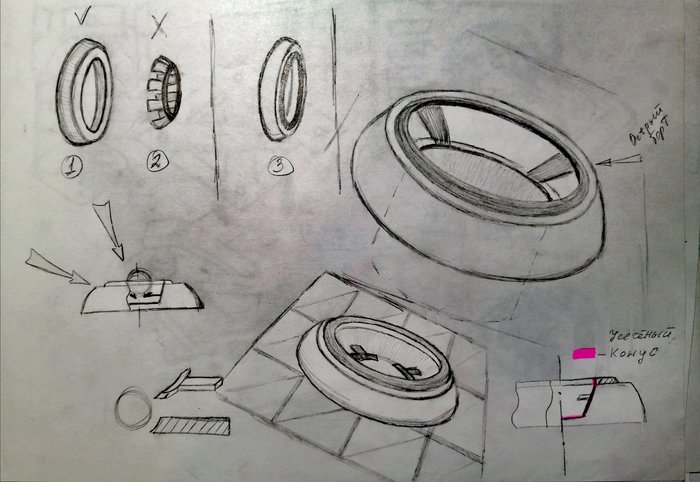

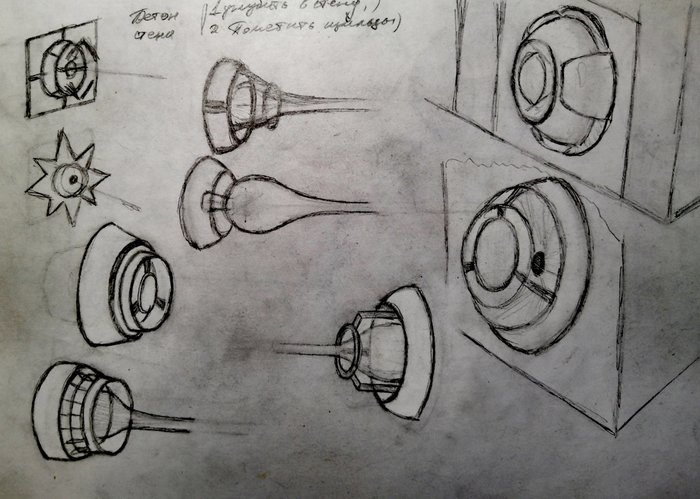

Наброски приемника луча:
Работает в целом так: луч попадает в приемник и применик передает сигнал о том, что в него попали. На основе этого разворачивается одна из игровых механик.
Больше скетчей, если интересно, выкладываю сюда:
https://www.instagram.com/cgaleksey/
На https://vk.com/dronesgame пока ничего не выкладываю, но если добавятся больше 1.5 человека XD, то и туда начну скидывать.
По коду.
Почему не взял какой-то готовый плагин. Взял, результат не понравился. Пробовал Vectosity. Вот я, пишу несамый читабельный код. Но код мой и пишу так, что я могу его понять так как проект делаю для себя. А вот создатель Vectosity я бы сказал накрутил каких-то неральных сложностей. В его коде я так и не смог разобраться чтобы устранить баг, который мне мешал. Вот баг, тектсура как-то деформируется или хз что с ней:
Написал разработчику Vectosity чтобы узнать в чем проблема, когда исправит. С его слов это неисправимый косяк GPU. Короче нафиг-нафиг-нафиг... потом буду заикаться от него из-за того что будут вспоминать добрым словом.
Итак поехали. Что нужно:
- система рисования всех лучей на GPU за 1drawCall;
- возможность задавать разные текстуры и прочие параметры лучам.
Для решения этой задачи придется писать код не только на стороне процессора, но и на стороне GPU. Идея такая: рейкастим на пути луча все что видим, отражаем луч от предметов, которые отражаю. В итоге получаем набор координат. Этот набор координа - это начала и концы сегментов лазерного луча.
Этот набор параметров (array) мы подаем в шейдер при генерации меша на GPU.
Так же мы подаем на GPU набор параметров (тоже array): цвет, индек текстуры, толщина луча и всего чего вам еще вздумается.
И да, лучше чтобы эти параметры подавал какой-то менеджер. То есть в менеджер мы подаем какие лучи нарисовать, а он собирает данные и передает их на GPU.
Сам лазерный луч будем рисовать так:
1) на концах луч должен быть светлее так как это выглядит естественно. Используем grayscale-маск текстуру для этого;
2) переход от центра луча к перифирии (цвет и прозрачность) задаются grayscale-маской;
3) ну и добавим какой-нибудь шум, типа cloud и будем анимировать его, чтобы имитировать туман или движение воздуха.
И да, желательно склеить маски и все на свете в одну текстуру, не цари чтобы баиндами разбрасыватья.
Как по точкам на GPU нарисовать линию. Идея такая:
- в шейдере линия имеет вектор направления (начало-конец)
- есть доступ к позиции камеры.
Ну и все, делаем в шейдере сross(lineDir, camDir) и получаем направление вектора толщины линии. Передаем в шейдер параметром толщины и им можем регулировать толщину линии.
На словах все просто, на деле ушло много времени. Вот рисую линии на GPU по координатам:
Как видно, все ровненько и красиво и текстуру не колбасит как на предыдущем видео. И что там за проблемы с GPU у него были... Так можно отрисовать хз как много линий, зависит от того сколько вершин Unity разрешает использовать (если не ошибаюсь). Вроде 65к в последний раз было максималкой, а это куча линий, мне хватит :)

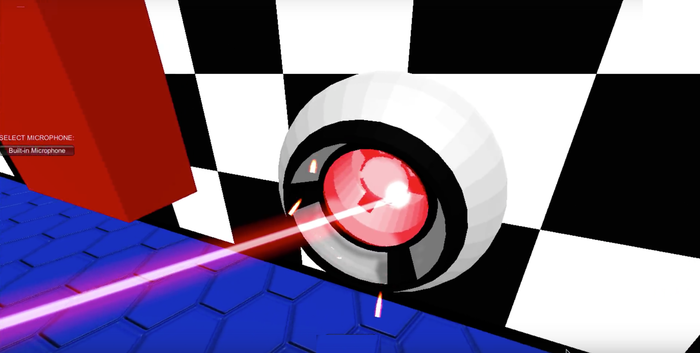

Версия сырого луча и приемника луча:
Это видео с грейбокс-тестов. Ну, бокс как видно, совсем не gray XD Еще здесь нет нормальной градиентной маски на луче. Луч сильно упрощен: (нет тумана, градиент подобран на скорую руку, концы луча не засветлены... короче, артист не занимался тогда еще этим)
Качество графики у нас не такое, на видосе часть прототипа с минимальной графикой и моделями, которые используются только в процессе разработки:

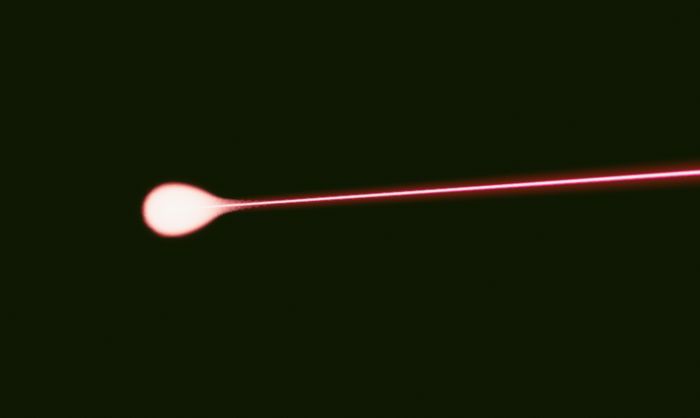

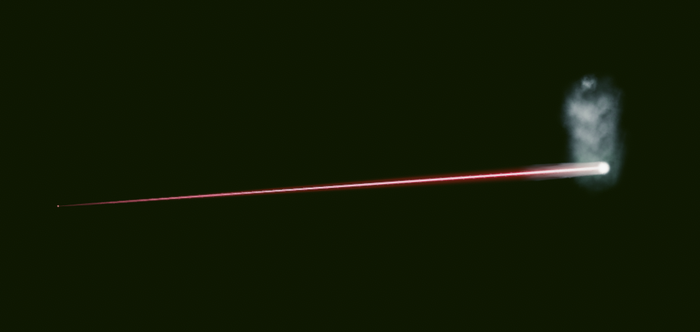

В итоге линия (лазерный луч) выглядит так. Здесь уже все:
- градиенты настроены
- туман пост-процессом наложен поверх полупрозрачного луча
- концы засветлены
- есть немного анимации тумана
- вся отрисовка на стороне GPU за 1 drawCall, красота :)
Надеюсь кому-то пост понравился и кто-то нашел что-то полезное для себя.
