Всем привет! Я уже как-то писал на пикабу о своем странном хобби - реставрации пинбол машин и старых аркадных автоматов. Буквально пару дней назад я полностью отреставрировал пинбол автомат Diner, выпущенной компанией Williams в 1990 году. Вообще этот пинбол попал ко мне абсолютно случайно, до меня его выкупили в каком то ломбарде антиквариата, а туда он попал прямиком со свалки, так что этому пинболу определенно повезло, что по нему не проехался бульдозер, а мне повезло заиметь такой раритет себе в коллекцию. Итак история о том каким он был и каким он стал вы можете почитать ниже.
Этот автомат очень долго стоял у меня в мастерской и ждал свой час, в конце концов этот час наступил, а я решился взяться за его реставрацию. Пинбол Diner был выпущен компанией Williams в 1990 году в количестве 3552 экземпляра. Вообще эта версия была выпущена для рынка Европы, а конкретно Германии, так как внутри стояли механизмы для приема немецких марок.

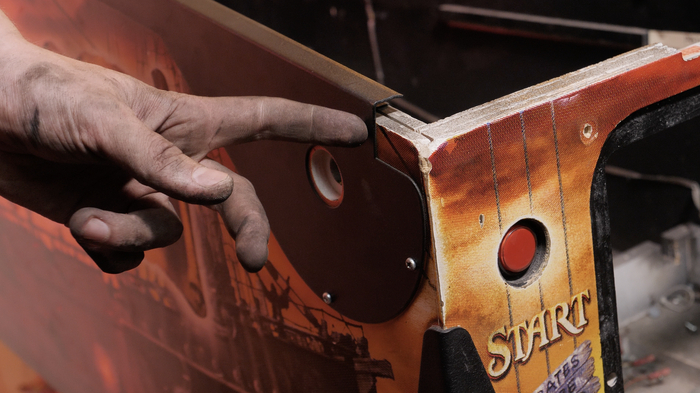

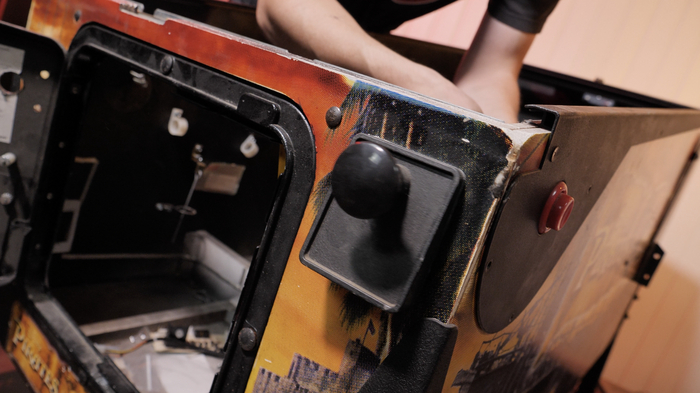

По корпусу этот автомат был достаточно сильно ушатан. В нем были насверлены лишние отверстия в корпусе, и в целом очень много повреждений на рисунке, а задняя крышка на ящике с платами вообще вздулась
Это "подарки" внутри корпуса автомата, как вы видите тут все валяется, все грязное и ржавое. Его пришлось разбирать абсолютно полностью чтобы вычистить всю эту грязищу.
Дальше давайте посмотрим что же под стеклом...
В целом ничего хорошего, все опять же пыльное, ржавое, из за того что ржавый шарик гоняли по полю - протерли рисунок до дерева и восстанавливать это достаточно проблематично. Весь пластик желтый, сильно зацарапанный, где-то вообще разбитый напрочь.
Короче меньше лирики, берем инструменты и разбираем полностью поле до доски, снимаем абсолютно все, но при этом лучше все фоткать и группировать, а то нам как бы это все потом надо обратно собрать :)

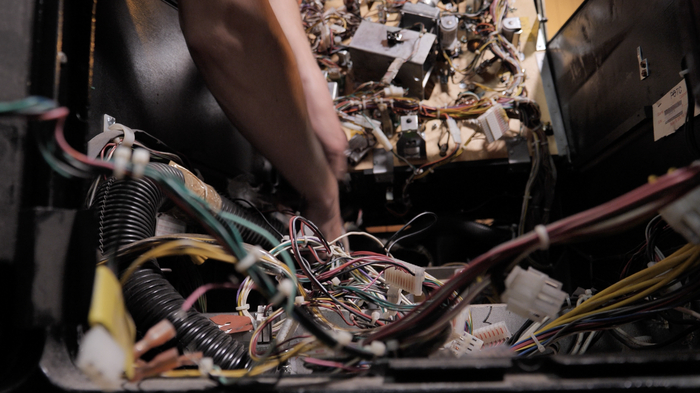

После того как сверху все сняли, переходим под поле, там нужно отпаять общий хомут проводов от каждого элемента расположенного на нем.

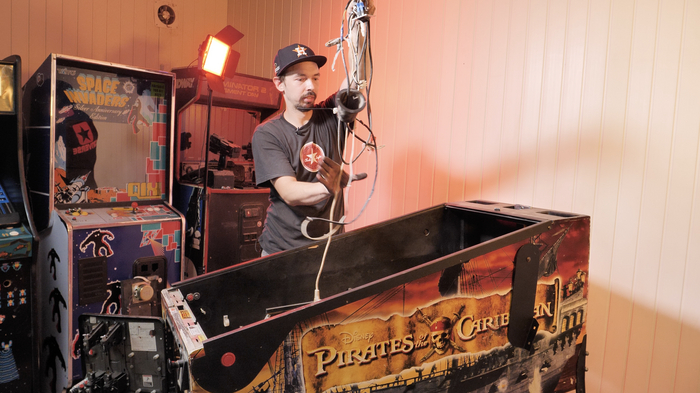

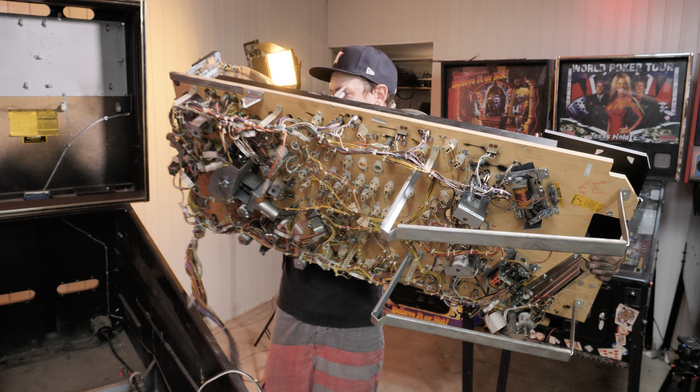

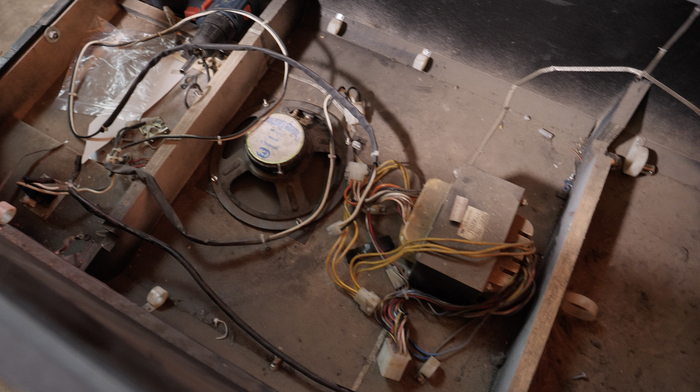

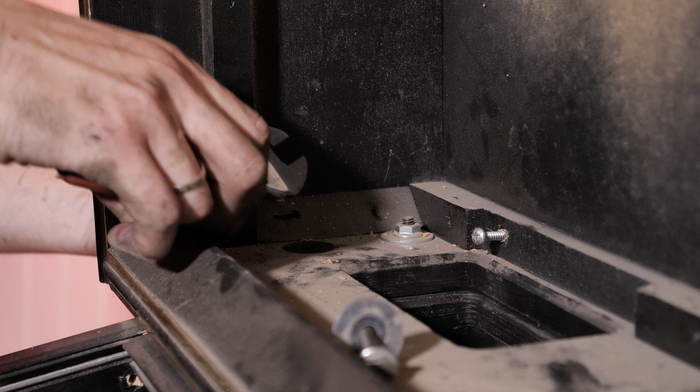

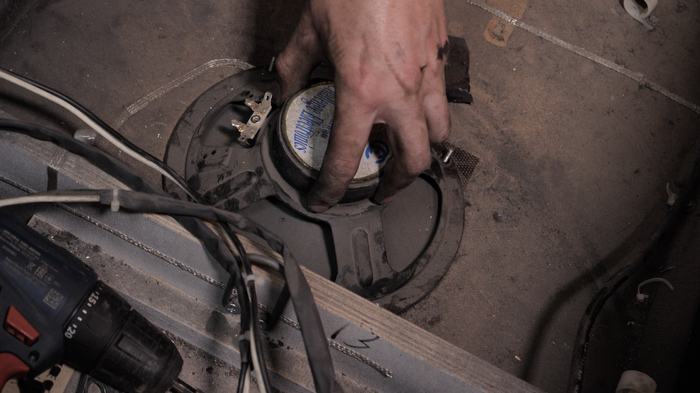

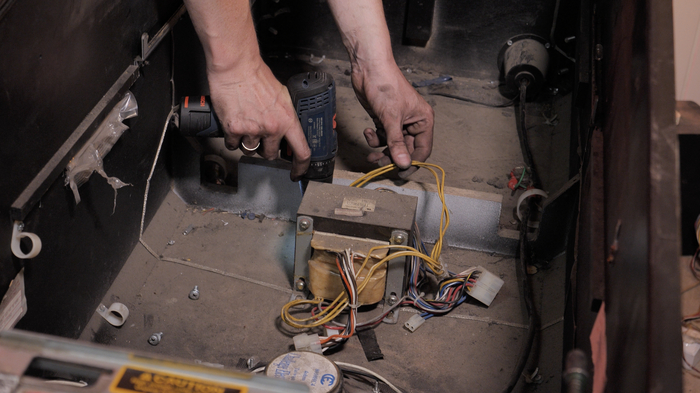

Дальше вытаскиваем поле и отсоединяем все провода от плат внутри головы автомата и приступаем к уборке в корпусе автомата. снимаем динамик, трансформатор, отковыриваем заземление которое пристегнуто скобками по корпусу автомата и все вычищаем.
Получается что-то типа такого...

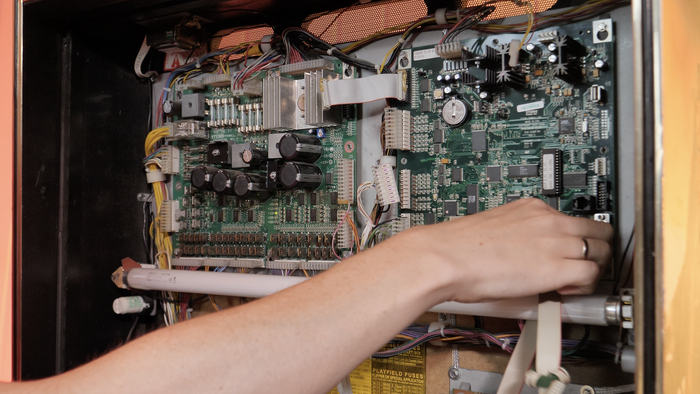

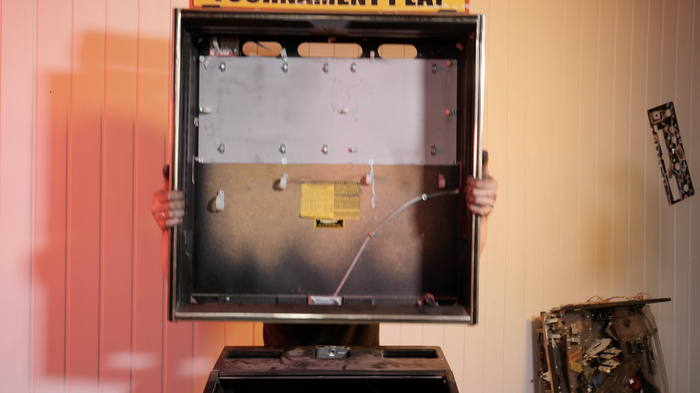

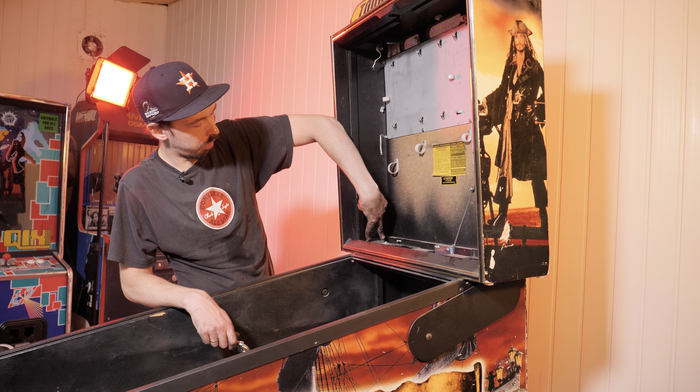

Поскольку корпус мы будем весь реставрировать, а именно перекрашивать обклеивать наклейками, то нужно разобрать все до дерева, внутри корпуса мы справились с этой задачей, осталось снять все платы в "голове" автомата.
Я не буду подробно расписывать на том как красятся корпуса. Если в кратце, шлифуем, шпатлюем, шлифуем, грунтуем, шлифуем, красим. Получается вот такой результат
Дальше клеим наклейки, их я сделал сам, предварительно отсканировав рисунок на корпусе автомата и перегнал его в вектр, а потом распечатал на виниле. Я использовал влажный метод нанесения винила, суть в том что вы сначала брызгаете либо мыльной водой либо средством для чистки стекол на открашенную поверхность и потом позиционируете наклейку, выгоняете из под нее всю воду а потом подрезаете по периметру и получаете вот такой результат.

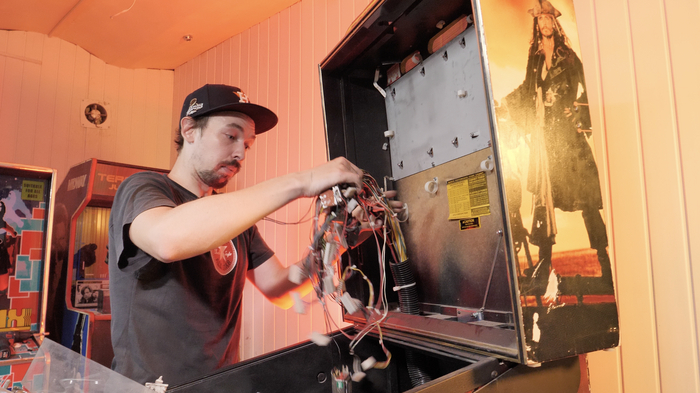

После того как с наклейками закончили - собираем платы внутри автомата и соединяем провода которые у нас идут внутри автомата.

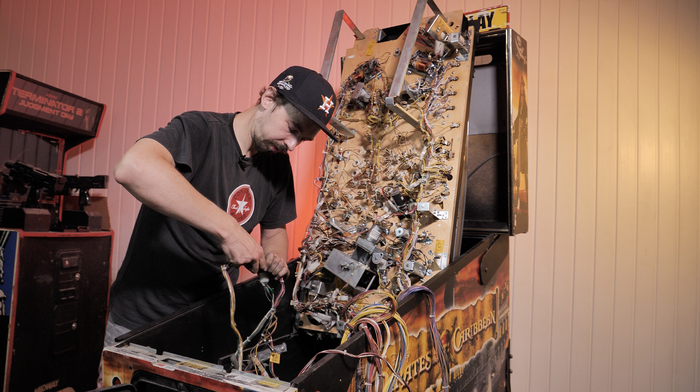

После этого переходим к полю от автомата. В первую очередь нам нужно снять все элементы с задней стороны, так как все металлические элементы нужно разобрать - поскольку все будем цинковать и пересобирать по новой.
Теперь посмотрев внимательнее на поле с верхней части - стало понятно что оно просто за 33 года пришло в негодность. То есть конечно нет ничего невозможного, его можно восстановить, но вопрос цены и затрат по времени. К тому же на поле наклеена защитная наклейка, а из за этого рисунок под ней не выцвел, а там где ее не было все изменило свои оттенки. Вообщем я решил найти новое поле, и в данный момент существуют компании которые по лицензии до сих пор производят поля, либо методом шелкографии, либо же цифровой печати, вообщем новое поле приехало и на его базе я уже буду все собирать.
Начинаю я как правило собирать все сверху поля, поскольку с металлом оно гораздо тяжелее и его не удобно вращать туда сюда. Когда нибудь надеюсь сделать себе раму на подшипниках. В плане запчастей проблем нет, единственный минус, все резьбы - дюймовые, то есть все заказывается в США. Но в Америке эта индустрия очень развита и до сих пор найти все необходимые запчасти даже на автомат 33 летней давности не составляет проблем. По запчастям я заменяю практически все что нельзя использовать, а в этом пинболе таких деталей 90-95%
Весь пластик я тоже заказывал новый так как там достаточно сложные формы, их конечно можно было бы пресануть из на вакуумном столе. Но для одной детали опять же не слишком выгодно в плане затрат времени и профита. А еще на поле была вот такая большая белая деталь на которой шелкографией был нанесен рисунок, но железяка была уже прилично затерта, плюс рисунок начал стираться.
Вообщем был вариант отпескоструить ее, покрасить в новый глянцевый порошок, а после прямой УФ печать восстановить рисунок. Но еще был резервный план, если прямая печать не сработает - делать все наклейкой. Но у нас получилось.
Вообщем фоток у меня осталось всего пять штук в этом посте, и я не смогу в подробностях Вам рассказать обо всех нюансах реставрации. Поэтому эти пять фоток я использую для демонстрации того что у нас получилось в итоге. Я сразу прошу прощения за не совсем качественные фото в этом посте, так как я скринил их из видео. Кого заинтересовал весь этот процесс, в подробностях - могут глянуть наш видос на ютуб канале - там вы сможете более подробно посмотреть как это все происходило с пояснениями и комментариями. Да и вообще для кого интересна тема пинболов и оригинальных аркадных автоматов - можете посмотреть, мы там много всего интересного наснимали. Вообщем всем. спасибо за вниманием, у кого есть что сказать или есть вопросы, пишите их ниже, всем отвечу. Ну и результат того что получилось
