Размеры навесов могут быть разными: 9×8м, 9×12м, 9×20м, 9×32м и другие. Навес можно сделать зеркальным, а также объединить два здания с общими центральными колоннами, получив ширину уже 18 м.

Варианты отделки:

• Обшивка каркаса сэндвич-панелями для утепления.

• Использование профлиста для экономичного решения.

• Другие варианты, в зависимости от потребностей.

У меня в наличии сотни различных проектов, и каждый из них можно скорректировать под любую задачу.

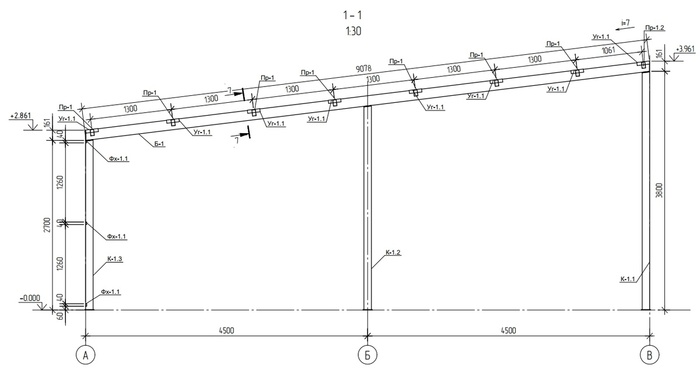

Разрез каркаса 1-1 (Вид сбоку)

Фундамент - винтовые сваи с оголовками

От монолитного фундамента отказались, посчитав его слишком дорогим и нецелесообразным для данной конструкции. В качестве основания под навесом использована асфальтовая крошка, которая также применена при благоустройстве территории (парковочных площадок).

Процесс монтажа фундамента (сваи)

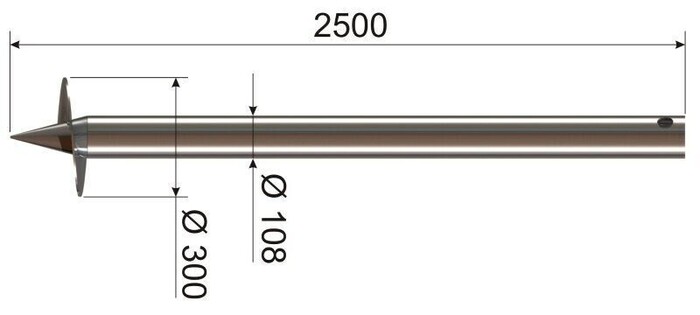

Свая 2,5м | Сеч. 108мм | Лопасть 300мм

Процесс монтажа навеса

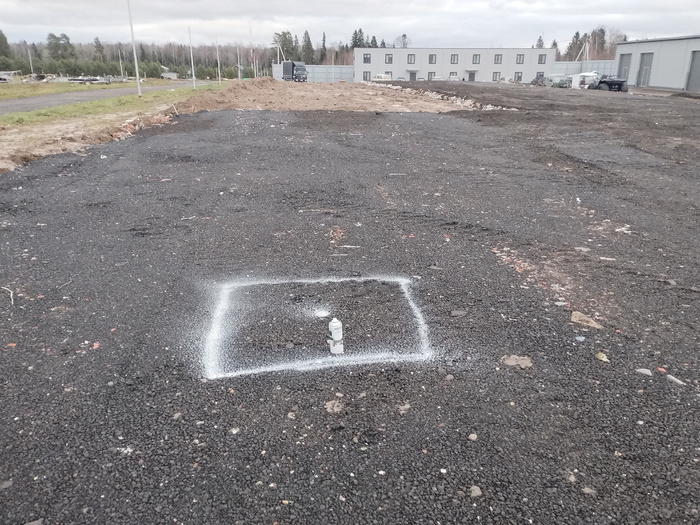

Размечаем, выкапываем мини эксикатором лунки, что бы закрутить сваи не в камни.

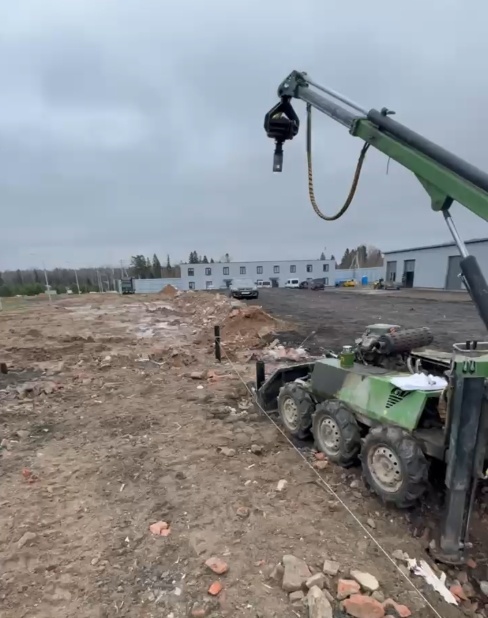

Закручивали сваи механизированным способом

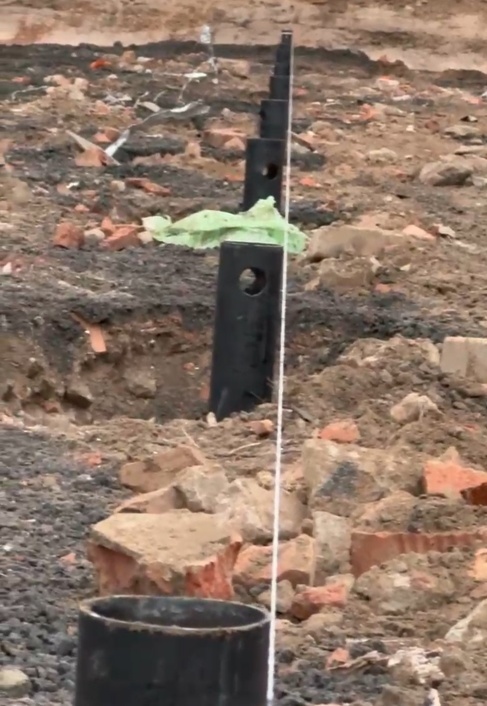

Сваи ровняем по шнурке (см. видео)

Видео по монтажу винтовых свай

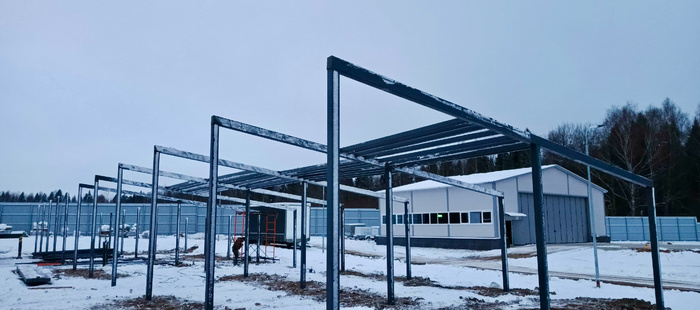

Монтаж металлоконструкций

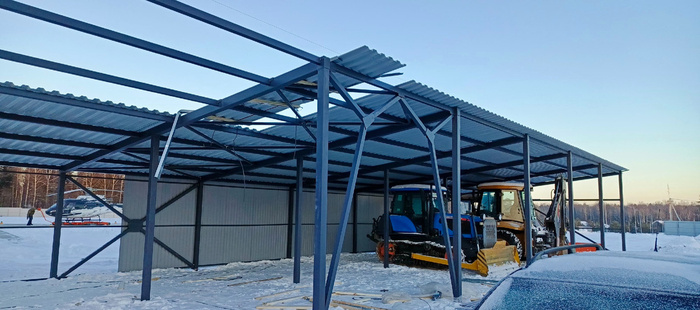

Обшивка Навеса (процесс)

Задняя и боковые стенки навеса зашиты профлистом, чтобы не задувал ветер, не попадал дождь и снег во внутрь.

Стены: Профлист С8 (RAL 7004)

Кровля: Профлист С35 (RAL 7004)

РАЗДЕЛЫ ПРОЕТНЫЕ: Генплан, АР, КМ, КМД, КЖ

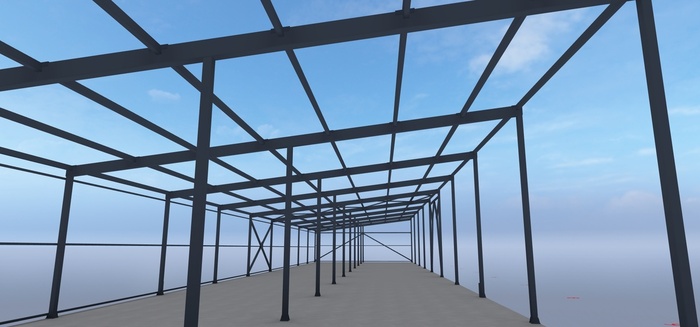

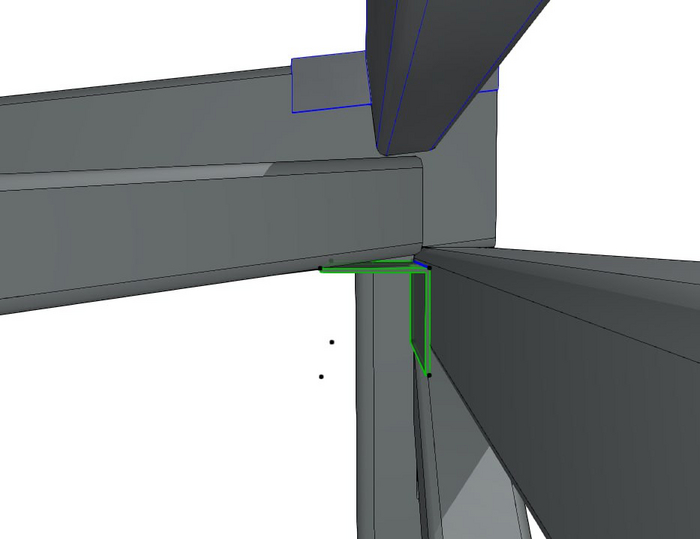

ЗД модель каркаса

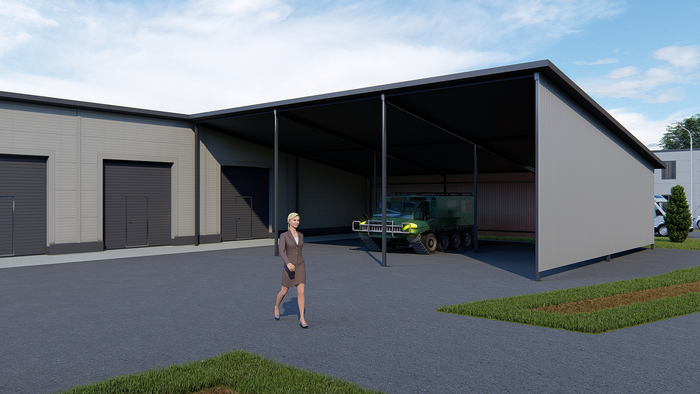

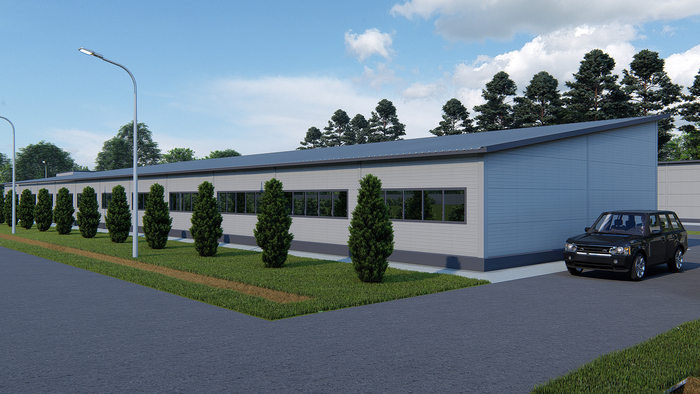

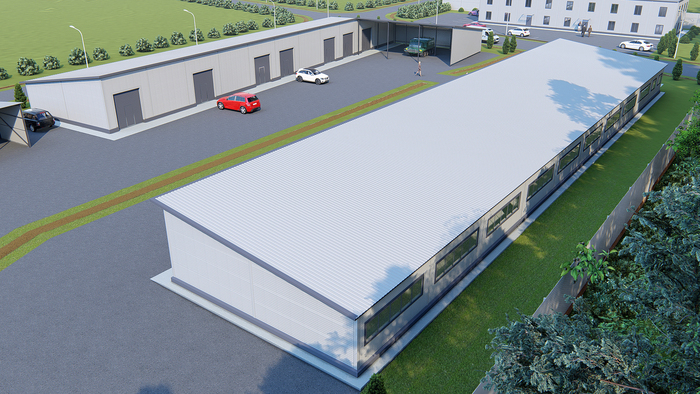

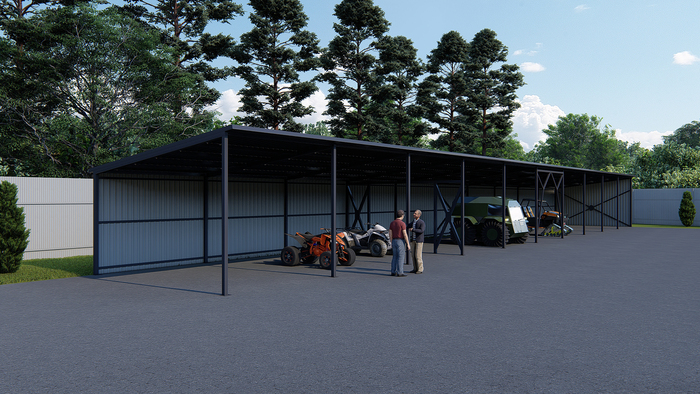

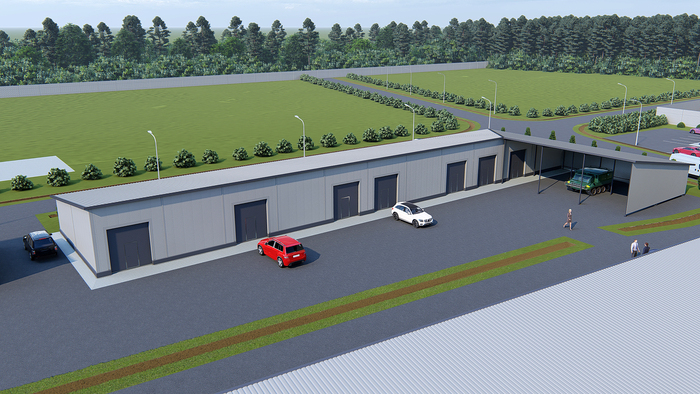

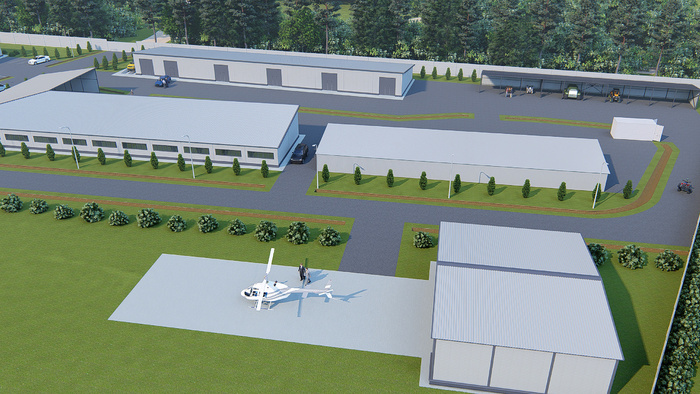

Фасадные решения

Перечень выполняемых работ:

Все работы выполняются в соответствии с законодательством РФ, действующими СНиП, ГОСТ и другими обязательными нормативными актами.

Цветовые решения:

Было принято решение использовать темный каркас, а стены и кровлю выполнить в светлых тонах. Выбраны стандартные цвета RAL 7024 (графитовый серый) и RAL 7004 (сигнальный серый). Эти оттенки не увеличивают стоимость материалов, что делает выбор оптимальным.

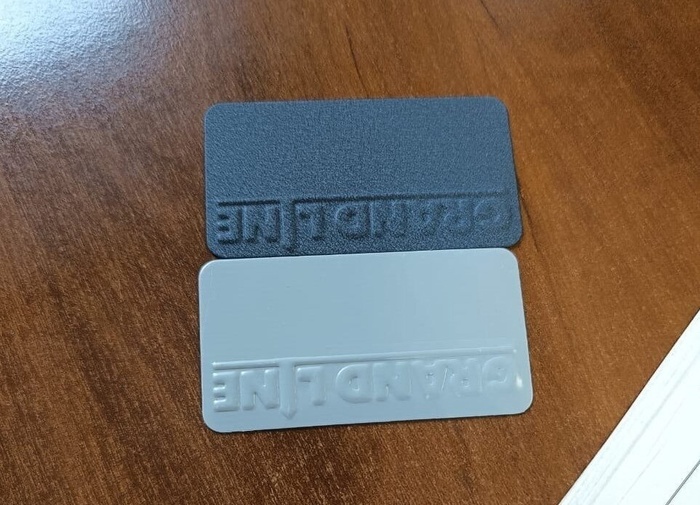

В реальности выбранные цвета

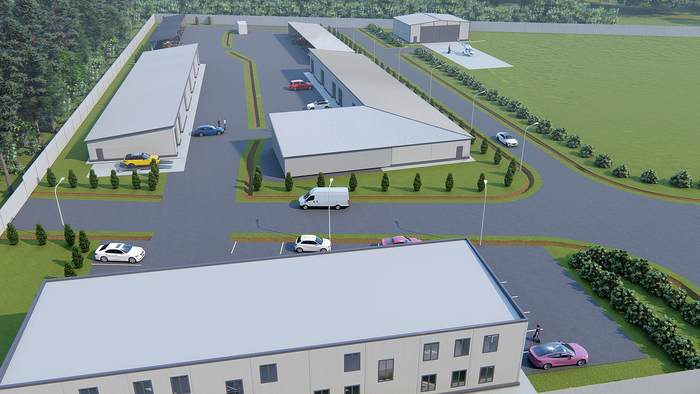

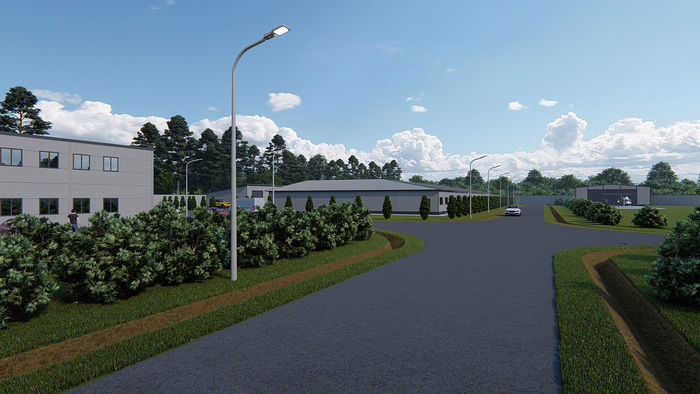

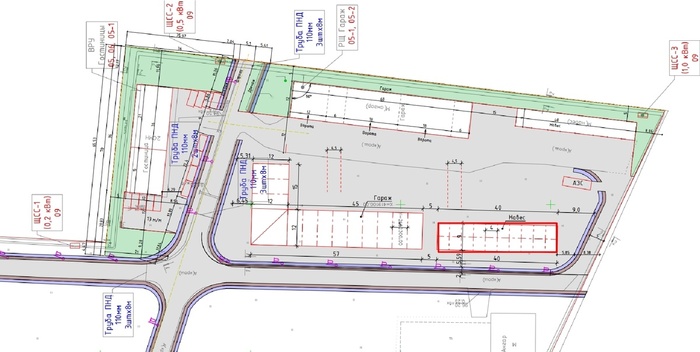

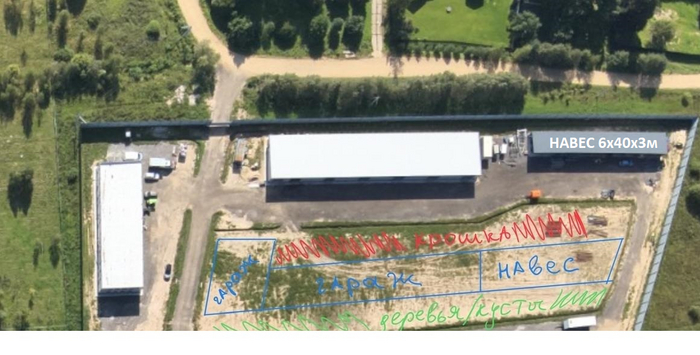

Генплан расположения объекта

Аксонометрия конструкций

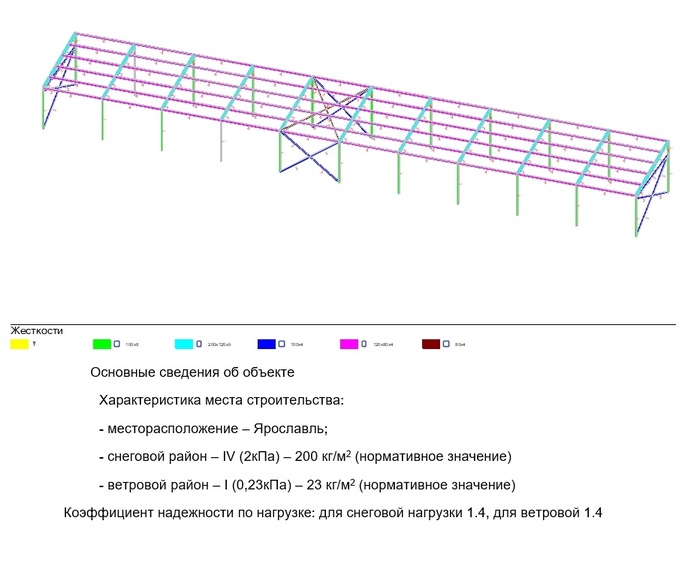

Расчет нагрузок

После расчета нагрузок, подбираются сечения конструкций

Стойки 100х8мм | Балки 120х200х7мм | Прогоны 120х80х4мм | Связи 80х4мм

Работы дополнялись под ключ:

• Материалы для изготовления конструкций (металл, метизы).

• Материалы для фундамента и работы.

• Услуги крана и доставки.

Дата начала работ: с момента внесения аванса и подписания договора. Выполнения фундаментных работ: 10 дней. Выполнения всех работ: 55 дней.

__________________________

Если формат интересен, подпишитесь, на канале много интересного!

Металлокаркас и стены можно монтировать и зимой (в этом есть преимущество перед традиционным строительством, нет мокрых процессов).

После монтажа осуществлялось благоустройство территории..

Если интересен материал то поддержите меня лайком, это мотивирует выкладывать материал, а если интересно построить здание, то пишите, звоните..
