В 1980 году на Рижском радиозаводе имени А.С. Попова началось производство активной акустической системы 35АС-213, получившей коммерческое обозначение «S-70». Это событие ознаменовало новый этап в развитии отечественной звуковоспроизводящей аппаратуры. Спустя пять лет, в 1985 году, свет увидела усовершенствованная версия — 35АС-013, которая по техническим характеристикам была отнесена к высшему классу качества.

Создание «S-70» происходило в период активного развития мирового рынка, когда ведущие производители внедряли инновационные решения в области акустики. Советские инженеры ответили на эти вызовы оригинальной разработкой, сочетающей активную архитектуру с уникальной системой электромеханической обратной связи. Эта технология стала ключевым конкурентным преимуществом модели, обеспечив ей особое место в истории советской радиоэлектроники.

Технико-конструктивные параметры системы.

Конструктивно «S-70» представляет собой трехполосную акустическую систему закрытого типа с интегрированным усилителем мощности. Заявленный частотный диапазон охватывает спектр от 25 до 25000 Гц, при этом реальные измерения демонстрируют заметный спад АЧХ на нижней границе — порядка 17 дБ относительно среднего уровня. В рабочем диапазоне 100-8000 Гц неравномерность частотной характеристики не превышает ±4 дБ, что для тех лет считалось отличным показателем.

Система способна создавать звуковое давление до 100,8 дБ при номинальной мощности, обеспечивая впечатляющую громкость звучания. Чувствительность конструкции составляет 86 дБ, а электрическое сопротивление пассивного входа поддерживается на уровне 4 Ом (с минимальным значением 3,2 Ом). Показатели предельной мощности впечатляют: 70 Вт для шумового сигнала и 400 Вт в пиковом режиме, что свидетельствует о значительном запасе прочности.

Габаритные размеры корпуса — 325x580x265 мм при массе 25 кг. Внутренний объем варьируется от 17,5 до 25 литров в различных модификациях и заполнен звукопоглощающим материалом — специальными матами из технической ваты с марлевым покрытием. Такое решение эффективно подавляет паразитные резонансы, улучшая чистоту звучания.

Динамические преобразователи и система обратной связи.

Акустическое оформление «S-70» базируется на трёх динамических головках производства объединения «Радиотехника»:

• Низкочастотный излучатель 30ГД-6 (в поздних версиях 75ГДН-5-4) с интегрированным датчиком ЭМОС.

• Среднечастотный диффузор 15ГД-11А (в отдельных исполнениях 20ГДС-1-8).

• Высокочастотный излучатель 10ГД-35 (в некоторых модификациях заменённый на 6ГДВ-6-16).

Особого внимания заслуживает реализованная в низкочастотном звене система электромеханической обратной связи. В качестве сенсора перемещения катушки использовался трубчатый пьезокерамический элемент ЭП4Т-2, разработанный одесскими специалистами. Эта технология позволяла существенно уменьшить нелинейные искажения в области басов.

Сравнительные испытания наглядно демонстрируют эффективность ЭМОС: на частоте 31,5 Гц коэффициент гармонических искажений с активной коррекцией составлял 9,4% для второй гармоники и 6,8% для третьей, тогда как без системы обратной связи эти показатели достигали 20% и 13% соответственно. На частоте 40 Гц преимущество ЭМОС проявлялось ещё заметнее — 2,8%/2% против 7,4%/4%. Благодаря этому инженерам удалось добиться качественного басового звучания при относительно компактных размерах корпуса.

Электронная компонентная база и схемные решения.

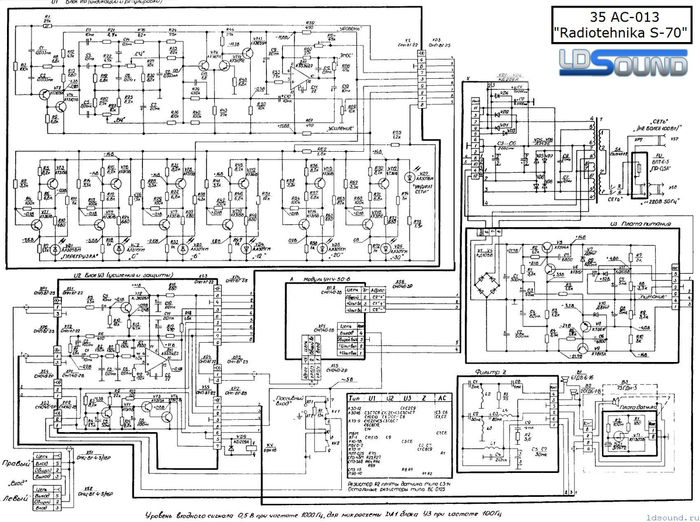

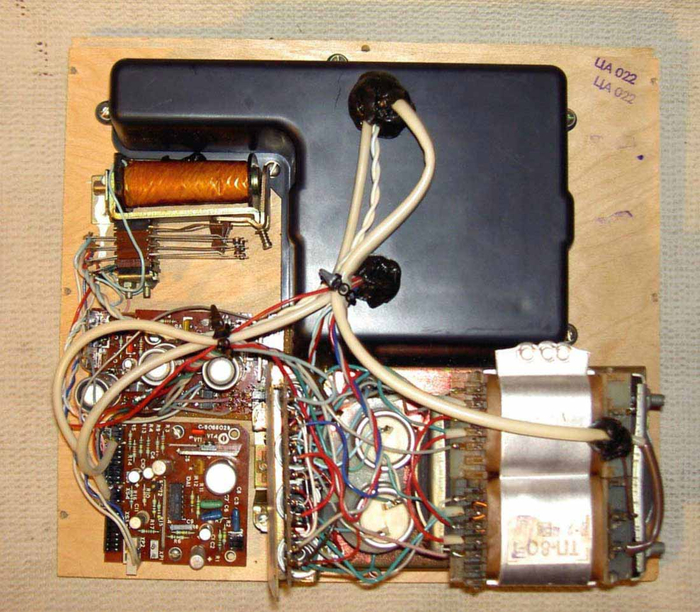

Усилительный тракт «S-70» построен на базе модуля УНЧ-50-8, аналогичного используемому в блоке «Радиотехника У-101». Его номинальная мощность составляет 35 Вт при максимальной отдаче 70 Вт. Схема включает несколько функциональных блоков:

• Усилительно-защитный модуль (U2).

• Конечный каскад усиления (А).

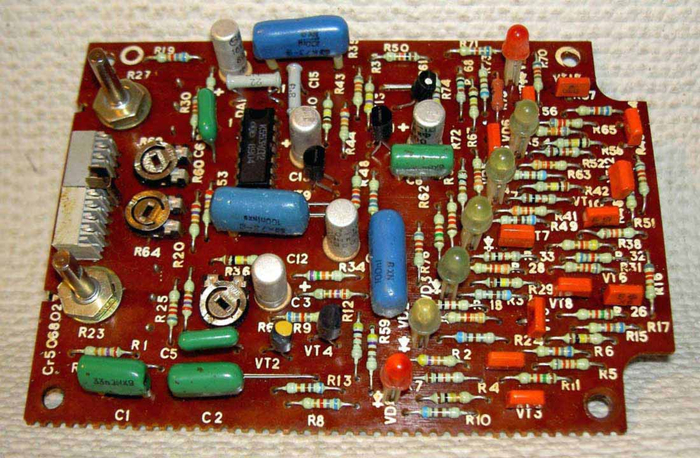

• Блок индикации и регулировок (U1).

• Разделительные фильтры (Z).

• Блок питания (U3).

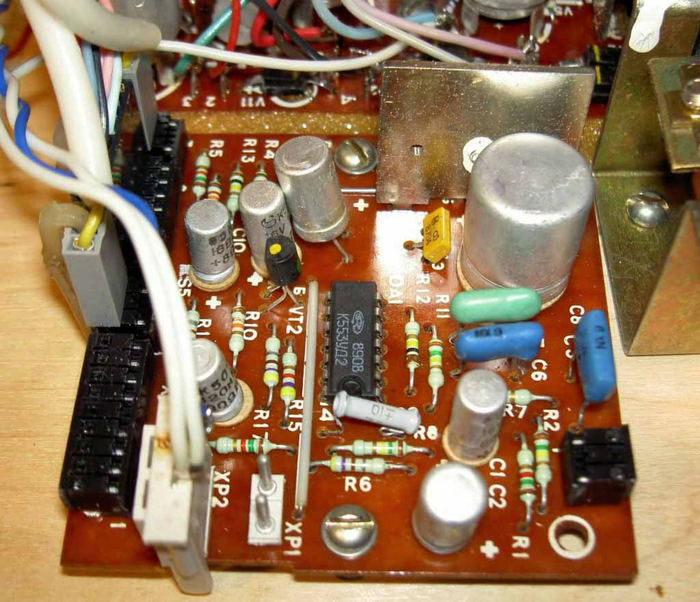

Особенностью конструкции является наличие активного ФНЧ третьего порядка с частотой среза 250 Гц на микросхеме DA1, обрабатывающего сигнал с датчика ЭМОС. Защитная система на транзисторной базе предотвращает появление щелчков при включении и отключает аппарат при возникновении постоянного напряжения на выходе.

Частотное разделение реализовано фильтрами с граничными частотами 750±50 Гц и 5000±600 Гц. Низкочастотное звено формируется элементами L1 C4 C5–С7 (30-450 Гц), среднечастотное — компонентами C2 L3 C3 L4 C9 R2 (450-5000 Гц), а высокочастотное — цепями C1 L2 R1 C8 (5000-20000 Гц).

Интерфейс управления и система индикации.

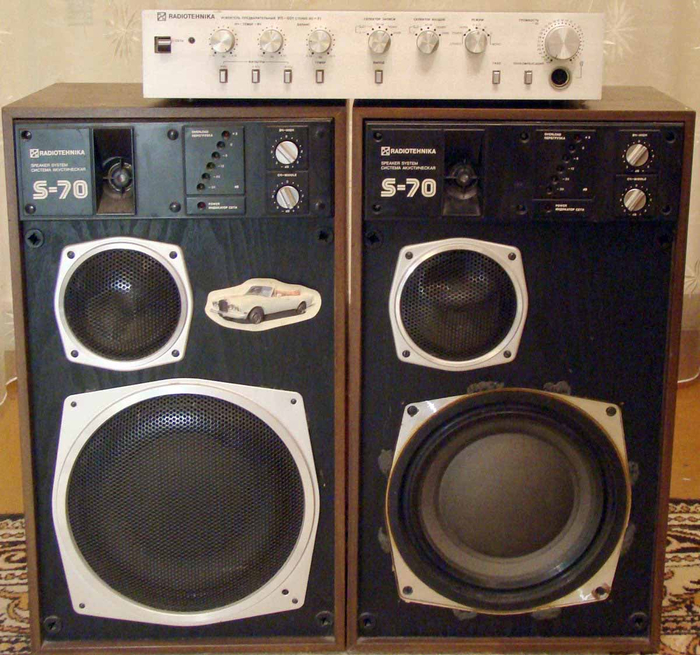

На передней панели «S-70» размещены органы регулировки уровня средних и высоких частот, позволяющие корректировать АЧХ в пределах ±3 дБ в полосах 500-5000 Гц и 5-25 кГц соответственно. Рядом расположена информационная панель, включающая:

• Индикатор сетевого питания.

• Градуированную шкалу выходного уровня (+3 дБ, 0 дБ, -10 дБ, -20 дБ, -30 дБ, -40 дБ).

• Световой индикатор перегрузки.

Маркировка «0 дБ» соответствует номинальной мощности 35 Вт, а отметка «+3 дБ» указывает на паспортную мощность системы. Все элементы управления и индикации смонтированы на пластиковой панели, которая дополнительно выполняет функцию акустического рупора для ВЧ-головки, улучшая ее диаграмму направленности.

Эксплуатационные аспекты и возможные усовершенствования.

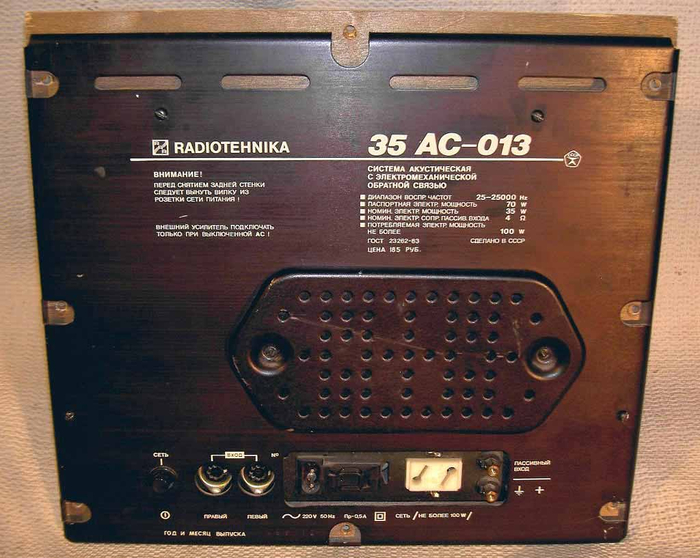

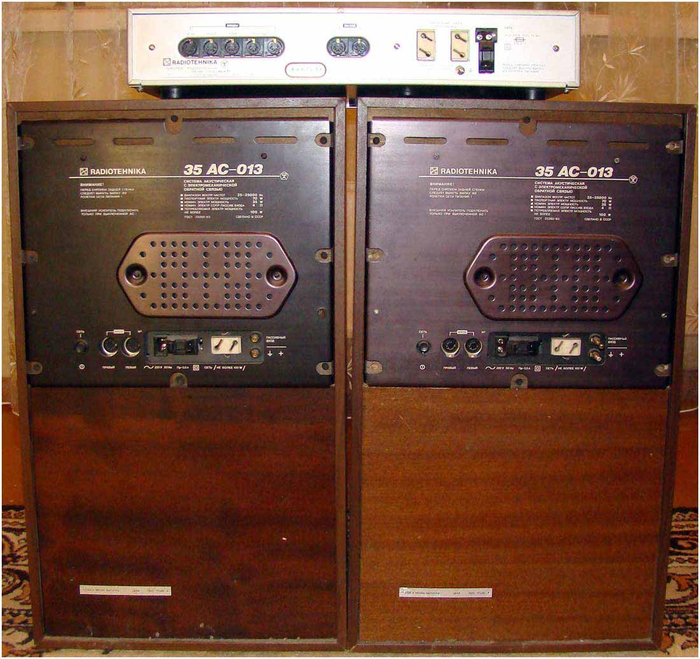

Для полноценной работы «S-70» требовалось подключение к предварительному усилителю с регулировками уровня и тембра, например, «Эстония УП-010» или «Радиотехника УП-001». Конструкция предусматривала пассивный вход для подключения внешнего усилителя мощностью до 160 Вт.

Энтузиасты предлагают различные варианты модернизации, включая увеличение внутреннего объёма корпуса до 60 литров для улучшения низкочастотных характеристик, замену СЧ и ВЧ-головок на современные аналоги (например, 4ГД-8Е), а также оптимизацию схемы разделительных фильтров. Однако такие изменения требуют тщательного акустического расчёта и могут нарушить оригинальный звуковой баланс системы.

***

Акустическая система «S-70» (35АС-213/35АС-013) по праву считается одним из наиболее технологичных достижений советской промышленности. Применение системы ЭМОС, активной архитектуры и тщательная проработка всех компонентов позволили добиться качества звучания, сопоставимого с лучшими зарубежными образцами середины 1980-х годов.

Сегодня эти системы сохраняют свою актуальность не только как музейные экспонаты, но и как рабочий инструмент для меломанов, ценящих их характерное звучание. Как отмечают специалисты, «низкочастотный диапазон у этих систем отличается особой четкостью и скоростью реакции, недостижимой для обычных S-90», что подтверждает эффективность применяемых инженерных решений.

«S-70» остаётся ярким примером того, как в условиях ограниченных ресурсов советские инженеры создавали аппаратуру, не уступающую по многим параметрам западным аналогам. Эта система демонстрирует, что даже в эпоху тотального дефицита находились специалисты, способные создавать по-настоящему качественную звуковую технику.
