Сделано в России: как мы вдохновились корейцами и создали свой уникальный для СНГ тёплый пол
Привет, Пикабу!
Давно читаю истории про собственный бизнес, да ещё и не просто купи-продай, а с производством. У меня тоже есть, что рассказать. А с недавних времён ещё и показать – всё-таки мы окончательно запустились и уже вовсю работаем.
Давайте знакомиться. Зовут меня Дмитрий Валерьевич, по профессии я строитель. Занимаюсь возведением частных каркасных домов для проживания на постоянной основе, но история будет не об этом.
По опыту знаю, что одна из основных проблем в таких домах – содержать их в тепле зимой. Есть, конечно, и печи, и котлы с радиаторами, и тёплые полы – но способы эти имеют свою нюансы. Особенно, если решение принимается уже после постройки дома.
С каменными домами понятно. Там фундамент – монолитная плита, любые нагрузки выдержит, можно налить стяжку и в неё интегрировать пол. А вот каркасники обычно ставят на винтовые сваи, которые к дополнительному весу чувствительны. Так что и водяной, и кабельный тёплый пол положить без усиления фундамента – то есть, без ощутимых вложений, – не получится. А на второй этаж тем более, перекрытия не выдержат.
Да и стяжка – вещь неразборная, если вдруг отгорит контакт, случится протечка или ещё какая проблема – придётся очень туго.
Подгорел электрический тёплый пол под линолеумом. Успели потушить.
Остаётся плёночный пол, он же инфракрасный. Но с приходом санкций цены на плёнку ощутимо взлетели. Надёжный пол с хорошими датчиками перегрева дешевле 10-20 тысяч за квадрат сейчас не найдёшь. А всё китайское, на которое дают пару недель гарантии – не самое лучшее решение.
Простой пример из нашей практики: хозяин свежеотстроенного глэмпинга уложил в палатках матрасы прямо на пол, а не на кровать. Через час запахло жареным в буквальном смысле.
Плёночный тёплый пол, на котором стояла мебель, лежал коврик или даже подушка.
Хороший термодатчик такому перегреву просто не дал бы возникнуть. А уж сколько репортажей о том, как выгорали у людей квартиры, дачи и целые особняки из-за электрических тёплых полов – полон интернет.
Дача в Екатеринбурге и квартира во Владивостоке. Что между ними общего? Пожар из-за электрического тёплого пола.
Важное ограничение инфракрасного пола – его нельзя класть ни под плитку, ни во влажные помещения. То есть туда, где тёплый пол нужнее всего: в ванные и кухни.
У инфракрасников есть ещё одна проблема: врачи очень не рекомендуют пускать на них маленьких детей.
Ещё есть печь. Она хорошо топит дом, но не топит пол. Если в доме 22-23 градуса, то на полу 19-20, лежать и ползать по такому некомфортно. А под каркасным домом, как правило, ещё и сквозняк. Ветер подул, и всё тепло вышло на улицу.
Эти вопросы я не раз обсуждал со своими клиентами и пришёл к тому, что нужно искать решение.
Зарубежный вариант
На поиски мы потратили не один месяц. Проштудировали, наверное, весь интернет, всё, что поставляется или производится в России – и наткнулись на корейцев.
Корейская панель

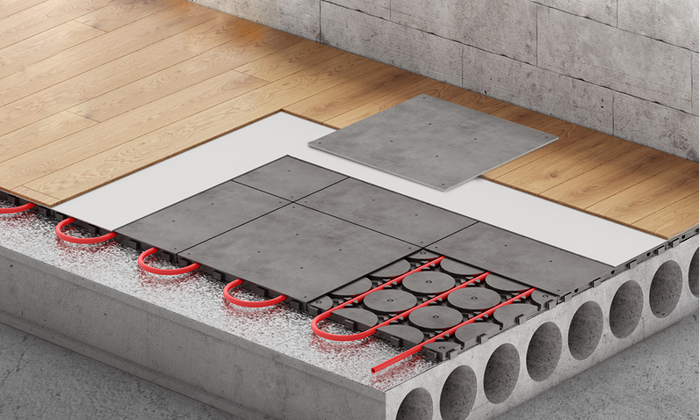

Технология их незамысловата: специальные теплопроводящие модули, в которые укладывается труба с теплоносителем. Отличие от обычного водяного тёплого пола в том, что модули можно быстро собрать и разобрать самостоятельно.
Прикинув математику доставки, поняли, что заказывать из-за рубежа – не выход. Это и дорого, и долго, и приходится зависеть от внешней политики. Да ещё вспомнили опыт ковидных времён, когда все на свете границы закрылись – и приняли решение производить самостоятельно.
Я обратился к своему товарищу, который успешно управляет небольшим заводом по производству мелочей для европейских автомобилей под Петербургом – в Гатчине. Коврики, брызговики – всё из этой области, что можно изготовить из полимеров. С приходом санкций и уходом автоконцернов из нашей страны производство на 300 человек практически встало, и с радостью согласился на эксперимент.
Так выглядит производство
Разработка отечественного решения
Матрицу для печати мы разработали быстро – практически на глаз. Там дел-то: подобрать нужные диаметры под 16” трубу с шагом 150 мм. А вот на её изготовление ушло немало сил и почти полмиллиона рублей. Даже несмотря на то, что делали её сами, матрица не самая сложная. Смоделировать на компьютере – одно, а сформовать из алюминия готовое для промышленного применения изделие – совсем другое.
С материалом тоже возникли трудности. Мы привлекли технологов и поставили им задачу реализовать такое инженерное решение, чтобы можно было использовать в жилых помещениях, чтобы это не фонило, ничем не пахло, не выделяло никакие ядовитые вещества.
Много экспериментировали с количеством разных добавок – графит, мел, цемент и прочее, чтобы это было эластично и надёжно, не крошилось. Ещё был важен баланс: чтобы тепло проходило хорошо, долго держалось, а сам материал не деформировался от нагрева. Опытные образцы мы грели, крутили, проверяли на хрупкость в лабораториях.
В итоге поиск формулы занял больше года – но это потому, что в Россию приехали Чанганы и прочие авто-китайцы, и производство начало массово обслуживать их. Но труды были не напрасными: материал прошёл сертификацию и получил заключение о том, что может использоваться в жилых помещениях и пожаробезопасен.
Готовые гранулы, которые после переплавляются в нужные формы
Все элементы нашего конечного продукта теперь производятся в России, и сырьё тоже отечественное. Что для нас – повод для гордости! И я знаю, что для многих сегодня «сделано в России» – плюс при покупке.
Мы сняли для вас небольшое обзорное видео с производства:
Наш готовый продукт
Что же мы в итоге получили? Получили Хот Топ — легкоразборную систему терморегуляции, которую можно использовать как в крытых помещениях, так и на воздухе. С целым рядом преимуществ перед всеми способами обогрева, которые сейчас есть на рынке.
1) Система очень простая. Мы специально разрабатывали её таким образом, чтобы покупателю не понадобилась помощь сторонних специалистов, которые то трубки не берут, то сроки проматывают.
Собрать систему Хот Топ может даже подросток, особенно с нашей подробной инструкцией. Не нужна никакая сварка или какие-то тайные сантехнические знания. Это просто конструктор. Щёлк-щёлк – уложил направляющие модули, проложил по ним трубу, залил жидкий теплоноситель, подвел к котлу, закрутил.
2) Наша система очень быстро вводится в эксплуатацию. Для примера возьмём помещение в 20 квадратных метров. В случае укладки традиционного жидкостного пола на полусухой стяжке финальный чистовой пол можно будет класть через 28-30 дней. Сухой системы – через 10-15, в зависимости от опыта и сноровки мастеров.
А Хот Топ будет готов за 2 часа. Всё благодаря форме панелей-кондукторов, которые укладываются по принципу мозаики. С каждой стороны есть боковые замки, которые, с одной стороны, не дают всей системе ходить вверх-вниз, вправо-влево, а с другой – дают возможность сборки только в нужном положении, чтобы вы не ошиблись.
Это, кстати, одна из причин, почему матрица для их отливки готовилась долго, нужно было соблюсти правильный миллиметраж. Матрица рассчитана на некоторое количество тысяч квадратных метров и регулярно проверяется на соответствие размеров, чтобы готовые модули были ровные и чёткие.
3) Возможность разбора. Разбирается наш «пирог» также просто, как и собирается. Это вам не стяжку снять: снос напольного покрытия, разбивание бетона, вывоз строительного мусора и прокладывание теплого пола заново с повторными затратами на черновые и чистовые материалы пола.
У одного из наших клиентов на финальном этапе строительства дома во всём СНТ отрубили электроэнергию на трое суток. В феврале, под Тверью (это на 200км севернее Москвы, кто не в курсе). На первом этаже у него был классический тёплый пол в стяжке, на втором – Хот Топ, решил не грузить деревянные перекрытия. В трубах была вода. Конечно, их порвало. На первом этаже пришлось долбить стяжку, на втором просто сняли верхний слой нашего пирога, заменили трубу и снова закрепили крышки на модулях.
4) Систему можно укладывать на любую поверхность, подготовка (в том числе гидроизоляция) – не требуется. Можно класть прямо на доски. Толщина чернового пола при этом получается всего 35 мм против 40-100 в случае со стяжкой или сухим полом. Без проблем можно укладывать в готовом помещении с чистовой отделкой – монтаж сухой и чистый. Или санузла на втором этаже каркасного/модульного дома, например. Да, под укладку плитки у нас есть специальный вид модулей.
Первые проблемы
Казалось, мы всё просчитали и обсчитали: вопрос оставался только за хорошим котлом.
У корейцев в комплектации есть небольшой котёл, который устанавливается в каждое помещение. Мы долго подбирали компоненты для такого же мобильного решения, чтобы тоже производить его самим. Раньше на нашем рынке были небольшие котлы по цене около 20 000 рублей, но там европейские комплектующие. Сейчас их не достать, по крайней мере дёшево. А отечественные и китайские варианты, к сожалению, не подходят по характеристикам. Либо, в случае китайцев, часто горят.
В общем, вариант, который бы устраивал и по цене, и по надёжности, мы так и не нашли.
Но котёл – это полбеды. В процессе эксплуатации вскрылась куда более серьёзная проблема: материал крышек деформировался при нагреве. Несмотря на то, что мы тщательно подбирали состав, небольшое расширение всё равно оставалось. Крышки упирались друг в друга, и вся неровность нашего сэндвича сходила на нет.
Мы пробовали уменьшить их размер, прикручивали к матрице, чтобы зафиксировать, – но в этом случае уже сами крышки изгибались волной.
Взвесив два этих недостатка, мы пришли к выводу, что необходимо упростить систему, и пересмотрели само устройство пола.
В качестве нагревательного элемента решили использовать греющий кабель для простоты монтажа, удешевления и расширения возможной сферы использования.
Греющий кабель более гибкий, чем трубка. Мы переработали матрицу и сократили допустимый шаг укладки с 15 до 5 см. Это позволило более точно ограничить зоны нагрева вокруг мебели.
Изменили состав панелей, теперь они более гибкие и упругие. Благодаря этому они сглаживают все неровности чернового пола, да и сами не деформируются при нагреве. То есть, наши панели можно уложить, например, на террасе прямо на доски – и вы получите готовый финишный пол. Верхняя крышка теперь по жесткости напоминает автомобильный коврик, на неё не страшно уронить хрупкий предмет.
А ещё мы можем добавлять в состав краситель и делать панели разноцветными.
Ну и, конечно, теперь не нужен никакой котёл, подвод воды или хладагента и прочие неудобства – пол просто включается в розетку.
Что немаловажно – все преимущества предыдущей модели нам удалось сохранить. Та же простая сборка, лёгкий ввод в эксплуатацию и простая разборка.
Где можно применять Хот Топ
Нашу систему терморегуляции можно уложить в любом жилом помещении – хоть в квартире, хоть в доме. Она не создаёт больших нагрузок на перекрытия, поэтому подходит даже для каркасных домов. Поверхность после монтажа идеально ровная, можно сразу укладывать сверху финишный пол – или ничего не укладывать, а ходить прямо по панелям. Можно использовать как точечные радиаторы, которые при необходимости можно перенести на новое место.
Для арендных помещений это тоже хорошее решение, если не единственное. Спросите у любого микропредприятия: арендодатели – народ сумасбродный, мало кто разрешит такое серьёзное вмешательство, как традиционный тёплый пол. Знакомые печатники так мучались несколько лет: зимой и летом работали в бетонном помещении при температуре в 15 градусов. А ещё страшнее, если по вашей вине помещение сгорит.
А с Хот Топом – положили себе модули, воткнули в розетку, и вот у вас тёплая сухая уютная комната. Съехали – погрузили в машину и увезли с собой.
Плюс, отсутствие излучения, за исключением теплового, и максимальная температура в 30 градусов дают возможность использовать нашу систему даже в детской.
Большой популярностью Хот Топ пользуется в глэмпингах, поскольку неприхотлив в обслуживании и пожаробезопасен (в отличие от обогревателей, на которых постояльцы упорно сушат мокрые полотенца, игнорируя надпись «не накрывать»). Если у вас палатки – можно положить прямо под них, будет всегда комфортно и сухо.
Можно отапливать даже открытые помещения, например беседки или веранды. За этим решением часто приходят базы отдыха и рестораны с открытыми террасами: такой вариант не занимает ценное место под посадку гостей и безопаснее, чем уличные обогреватели-«факелы» с газом.
Есть у нас клиент, айтишник, который поддался модному веянию, называется «избинг»: купил аутентичный дом с мезонином в деревне Ярославской области и из шумной Москвы уехал туда с семьёй. Работает удалённо, а жена с детьми наслаждаются чистой экологией и парным молоком.
Так вот. Понадобилось ему в мезонине делать детскую. Очень нужен тёплый пол, чтобы мелкие играли на нём с комфортом. А какой пол затащишь на второй этаж старого деревянного дома? Кабель и трубы со стяжкой – мимо, плёночный – опасно. Так он и нашёл нас. Сначала волновался, что сам не уложит систему, всё-таки головой привык работать, а не руками. Но справился за 3 часа. Накрыл линолеумом, и теперь весь второй этаж только этим полом и греется. Жена спокойна, дети не болеют.
Взгляд в тёплое будущее
По стоимости наш пол примерно посередине между классическим водяным и электрическим. И он точно окупается в обслуживании и эксплуатации. Инфракрасный пол на 50 квадратных метров будет съедать около 8,5 киловатт в час. Классический водяной пол греется за счёт электрического или газового котла, но, как я говорил выше, в каркасниках, глэмпингах да и много где ещё, его крайне проблематично смонтировать. А заменить трубы просто невозможно без демонтажа.
По областям применения – хоть в каркасники и модульные дома, хоть в коммерческую недвижимость, хоть в промышленные помещения, хоть в готовый ремонт – он универсален. Чего не скажешь ни про тёплый пол в стяжке, ни про инфракрасную плёнку. А по надёжности, пожаро-потопо-безопасности и ремонтропригодности превосходит любые из вариантов.
Скорость установки для коммерческих объектов, у которых горят сроки ввода в эксплуатацию, вообще не оставляет шансов другим вариантам. Когда важно как можно быстрее въехать – мы как палочка-выручалочка.
Поэтому мы думаем, что у нашего пола есть все шансы из продукта для знатоков, профессионалов и ценителей стать массовым. Мы хотим его развивать и улучшать.
Кроме того, мы не закрыли вопрос с трубками и жидкостным теплоносителем. У этого пути есть некоторые преимущества перед греющим кабелем: например, можно не нагревать, а охлаждать помещение. Один из наших первых клиентов обшил панелями подвальное помещение – не только пол, но стены и потолок. Потом пустил хладагент и получил винный погреб без земляных работ.
Ну и, разумеется, мы работаем над уменьшением себестоимости, чтобы такое удобное решение было известно и доступно как можно большему количеству людей. Сейчас работаем в основном с оптовыми закупщиками – застройщиками, глэмпингами, базами отдыха. Но в перспективе хотим сделать пол подходящим и готовым «из коробки» для любого частного дома.
Спасибо за внимание! С удовольствием выслушаю ваши мнения, оценки, критику и прочие соображения.
