С двух ног в прыжке в историю врывается проект "Союз". 51 год промелькнул как один день. Самая сложная на тот момент операция в космосе – первая стыковка многотонных кораблей при скорости 30 тысяч километров в час - стала очередной победой советской космонавтики. Это был очередной этап советской лунной программы. Без навыков стыковки кораблей в космосе с Луны невозможно вернуться. Эта статья про скафандры, с помощью которых осуществился переход космонавтов из одного космического корабля в другой.

В соответствии с Постановлением Правительства от 16.04.62 г. и ТЗ ОКБ-1, полученным еще в ноябре 1961 г. уже в 1962 году на Звезде началась проработка спасательного скафандра, системы удаления отходов, а так же легкой катапультной конструкции для космического корабля 7К, предназначаемого для облета Луны (проект «Союз»). Были проведены исследования на макетах и разработан эскизный проект изделий.

В сентябре 1962 года в связи с изменением конструкции корабля (вместо облета Луны корабль 7К-ОК предназначался для решения проблем стыковки и сближения на ОИСЗ) от ОКБ-1 были получены новые ТЗ, кардинально изменившие направления работ. Вместо спасательного скафандра было получено ТЗ на специальную полетную одежду.

После объединения усилий ОКБ-1 и фирмы В.Н. Челомея по созданию системы для облета Луны (программа Л1) и в 1965 году появилась модификация пилотируемого корабля 7К-Л1, которая по составу систем Звезды была аналогична 7К-ОК. 27.04.66 г. по этому вопросу было выпущено соответствующее Решение.

Скафандр «Ястреб» для программы «Союз»

В конце 1964 года С.П. Королёвым было принято решение о стыковке на орбите двух кораблей «Союз», а в начале 1965 года Научно-технический Совет Министерства общего машиностроения по его предложению принимает решение о переориентации кораблей 7К на орбитальные полеты. При этом в соответствии с проектной документации ОКБ-1 спасательные скафандры для защиты экипажа в случае разгерметизации кабины также не предусматривались (несмотря на настоятельные просьбы специалистов Звезды и ВВС).

После успешного выхода А. Леонова 18 марта 1965 г. в июне того же года от ОКБ-1 получено техническое задание, а 18 августа 1965 года было выпущено правительственное Решение об отработке на кораблях «Союз» возможности перехода экипажа из одного корабля в другой через открытый космос. Эта операция требовалась по одной из схем облета Луны — пересадке на орбите ИСЗ из транспортного корабля типа «Союз» в корабль, направляющийся к Луне.

Основные отличия в требованиях к скафандру КК «Союз», которому было присвоено имя «Ястреб» — это использование скафандра только для выхода в космос с его одеванием в корабле непосредственно перед выходом в открытый космос, а так же увеличение времени работы в нем до двух часов.

Как обычно в то время сроки создания скафандра были ограничены (применение скафандра планировалось на 1966 год), поэтому проработка началась с оценки наиболее простой системы открытого типа, подобной применяемой на КК «Восход-2».

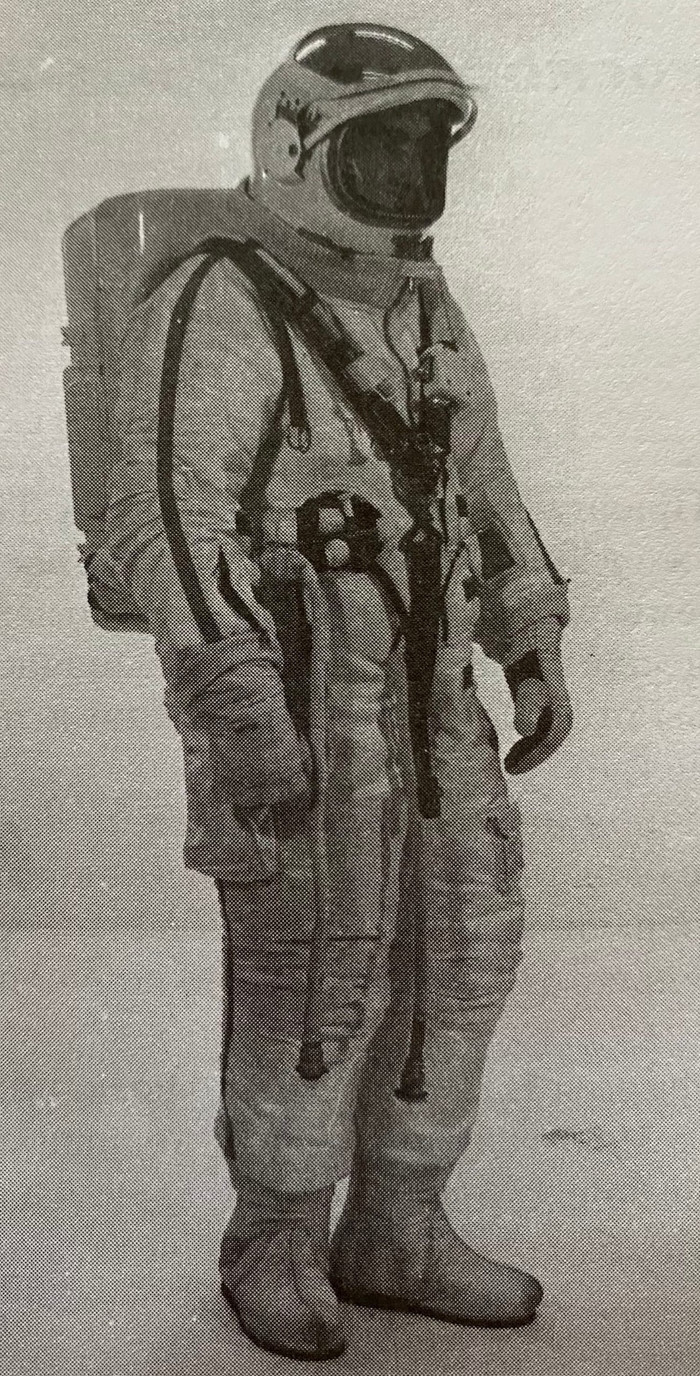

Общий вид скафандра «Ястреб» с ранцем РВР-1

Общий вид скафандра «Ястреб» с ранцем РВР-1П

Следует отметить, что параллельно с работами по созданию скафандров по программе «Союз» на Звезде велись экспериментальные работы и по другим скафандрам и системам, связанным и полетами на большие высоты. В частности, это спасательные скафандры с регенерационной системой для ракетоплана (1962 год), прорабатываемого предприятием ОКБ-52 (главный конструктор В.Н. Челомей) и скафандр СК-III для самолета-разведчика ЯСТРЕБ (1962-63 гг.), скафандр СКВ с регенерационной системой и возможностью выхода в открытый космос для тяжелого спутника (1961-65 гг.). В 1965 году начались работы и по созданию изделий для Лунной программы Л-3 (предусматривающей посадку лунного корабля с человеком на поверхность Луны).

Общий вид спасательного скафандра СК-III

В.Н. Челомей

Поэтому, учитывая имеющийся задел разработок по схемам и отдельным элементам перспективных систем в дополнение к схеме открытого типа были рассмотрены еще три варианта схем скафандра для выхода из КК «Союз»: замкнутая система с использованием костюма водяного охлаждения (КВО) и 2 замкнутые системы с охлаждением вентилирующим газом, с обеспечением циркуляции газа с помощью вентилятора или с помощью инжектора.

Схема открытого типа на время работы порядка двух часов оказалась неприемлемой из-за очень большой массы, так как требовала для обеспечения необходимых тепловых условий космонавту значительного увеличения величины подачи кислорода по сравнению со схемой СОЖ КК «Восход-2». С этой точки зрения оптимальной была бы схема с использованием КВО, однако она требовала довольно длительной отработки и с учетом относительно небольшого времени работы космонавта в скафандре было решено отложить начало ее применения до разработки скафандра по программе Л-З.

К разработке были приняты оставшиеся два варианта ранцевых систем со снятием тепла с человека вентилирующим газом. При этом вариант ранцевой СОЖ с вентилятором в качестве источника циркуляции под названием РВР-1 разрабатывался Звездой, а вариант с инжектором под названием РИР — в основном СКБ-КДА.

Были изготовлены и испытаны макеты обоих ранцев. На основании проведенного анализа основным вариантом был принят РВР-1 как более перспективный в случае необходимости дальнейшего увеличения времени работы. Схема РИР'а более простая, однако из-за необходимости расходования большого количества кислорода ее применение было целесообразно только в случае использования бортового запаса газа с подачей его в СК по шлангу, наличие которого на КК «Союз» не предусматривалось.

Ранцевая СОЖ РВР-1П

Ранцевая СОЖ РВР-1П с открытой крышкой ранца

Ранцевая СОЖ РИР

Значительные трудности возникли при применении впервые в Советском Союзе давления кислорода в баллоне величиной 42 МПа и соответствующего оборудования под него. Необходимо было создать новые конструкции и провести их окончательную сертификацию.

При системе вентиляции и регенерации газа основные проблемы касались вновь создаваемого патрона для поглощения углекислоты и вредных примесей и разработки центробежного вентилятора, работающего в кислородной атмосфере скафандра, при высокой влажности и со значительными колебаниями давления окружающей среды. В целях пожаробезопасности для вентилятора по ТЗ Звезды Всесоюзным НИИ электромеханики был специально разработан безколлекторный электродвигатель, хотя исследовался и специальный вариант щеточного электродвигателя.

В качестве вещества, поглощающего углекислоту, была выбрана гидратированная гидроокись лития, прессованного в виде блоков. Она по сравнению с другими известными веществами имела наилучшие массовые характеристики и меньшее выделение тепла. Использование веществ, одновременно выделяющих кислород, в данном случае не имело смысла из-за необходимости все равно иметь постоянную подачу кислорода для поддержания избыточного давления в СК. Разработка поглотительного патрона осуществлялась по ТЗ Звезды сначала в филиале НИИ-404 в г. Электросталь, а позднее — в ТамбовНИХИ.

При выборе системы терморегулирования анализировалась целесообразность использования всех проработанных к этому времени на Звезде способов отвода и уноса тепла от человека и возможность их реализации в поставленные сроки.

В частности рассматривались способы удаления тепла с помощью радиатора, установленного на скафандре, аккумулятора холода, различного типа охлаждающих панелей с испарением влаги в вакуум, испарительного или сублимационного теплообменника и даже с использованием полупроводниковой холодильной установки. В конечном счете с учетом сравнительно ограниченного времени работы в космосе и планируемой физической нагрузкой космонавтов была выбрана схема уноса тепла вентилирующим газом с использованием в ранце испарительного теплообменника. Разработка его, работающего в условиях невесомости и имеющего минимальные габариты, потребовала проведения большого объема экспериментальных работ и анализа, особенно в части разделения жидкости и пара в условиях невесомости, предотвращения возможности замерзания жидкости на выходе из испарителя в вакуум. Схема испарителя была предложения и отработана Р.Х. Шариповым с группой инженеров.

Испытания испарительного теплообменника в барокамере

Электропитание, радиосвязь и контроль телеметрических параметров осуществлялось с помощью бортовых систем кораблей по электрофалам. Электросхема СК, ранца и фала давала возможность вести непрерывную радиосвязь при очередной перестыковке электроразъемов с одного фала на другой. Для этого был разработан специальный электроразъем, который легко стыковался и расстыковывался космонавтом в скафандре, находящимся под избыточным давлением. Предложенная оригинальная схема перестыковки электрофалов позволила иметь лишь 1 длинный фал для перехода двух космонавтов.

Оболочка скафандра ЯСТРЕБ была спроектирована на базе СК БЕРКУТ, но с рядом существенных отличий, учитывающих опыт, полученный при выходе А.А. Леонова, а также вызванных изменением методики использования СК и применением замкнутой схемы СОЖ.

Для облегчения одевания в условиях невесомости в бытовом отсеке корабля, имеющего ограниченный объем, оболочка СК имела раскрой для положения «стоя». Вентиляционный костюм был постоянно закреплен на оболочке СК, герметичные манжеты рукавов, как и перчатки, были выполнены съемными, вместо кожаных ботинок использовалась мягкая обувь. Был проведен и ряд других изменений: разработан новый светофильтр, который в отличие от светофильтра СК БЕРКУТ размещался снаружи шлема, улучшена подвижность рук, разработан малогабаритны разъем коммуникаций (устанавливаемый на оболочке СК), на корпусе СК установлен аварийный баллон. Основное рабочее давление в СК — 400 гПа. Так же, как и в БЕРКУТе имелась возможность перехода на пониженное давление 270 гПа, однако схема размещения регуляторов давления на оболочке СК была выполнена по-другому.

Отработка скафандра потребовало большого объема испытаний и тренировок; в термобарокамере Звезды ТБК-30, в термобарокамере ГК НИИ ВВС совместно с макетом бытового отсека КК и на летающей лаборатории Ту-104. Для облегчения прохода космонавтов в скафандре через выходной люк КК оказалось целесообразным закрепить ранец с СОЖ не на спине, а спереди на ногах космонавта. Это потребовало соответствующей переделки подвески ранца на скафандре. Модификация получила индекс РВР-1П (поясной).

Решением Правительства от 27.04.66 г. скафандры ЯСТРЕБ с ранцем РВР-1П были заказаны и для программы Л-1 (для пересадки на орбите из транспортного корабля 7К-Л1 в корабль, летящий к Луне).

Позже в том же году новым «Решением» было предусмотрено изготовление СК ЯСТРЕБ и РВР-1П и для пилотируемого корабля, разрабатываемого предприятием В.Н. Челомея также для облета Луны, а позднее и для орбитальной станции «Алмаз».

Был проведен ряд экспериментальных работ и примерок СК ЯСТРЕБ на этих кораблях,однако из-за перехода к работам по программе Л-З вариант использования скафандров для программы Л-1 не получил дальнейшего развития. Использование СК ЯСТРЕБ на ОС «Алмаз» также не состоялось, так как в 1969 г. он был заменен на СК ОРЛАН.

Одевание скафандра ЯСТРЕБ

Регулировка длины рукава СК ЯСТРЕБ

Вентиляционный костюм СК ЯСТРЕБ

Е. Хрунов и А. Елисеев после очередной тренировки беседуют с Ю. Гагариным, В. Комаровым и В. Быковским

Полет кораблей «Союз-4» и «Союз-5»

К запуску готовились сразу 2 корабля: на первом должен был лететь один космонавт, на втором 3 космонавта, двое из которых должны были в скафандрах перейти в первый корабль через открытый космос.

В связи с серьезными замечаниями, выявленными в полете на борту «Союза-1», 23 апреля 1967 г. было принято решение о его досрочном спуске и отмене полета второго корабля.

Как известно, космонавт В.М. Комаров погиб при спуске корабля «Союз-1» 24.04.1967 г. из-за неполного раскрытия парашюта. После устранения причин аварии и проведения нескольких беспилотных запусков кораблей, а также только после полета Г.Т. Берегового на корабле «Союз-3» со стыковкой с беспилотным кораблем «Союз-2» 25-30 октября 1968 г. была подготовлена вторая пара кораблей «Союз-4» и «Союз-5», на которых планировалось провести ранее несостоявшийся эксперимент по переходу космонавтов из одного корабля в другой через открытый космос.

14-18 января 1969г. полет был успешно выполнен. 17 января 1969 г. космонавты А.С. Елисеев и Е.В. Хрунов перешли из КК «Союз-5» в КК «Союз-4» через открытый космос и затем спустились на землю. Время пребывания космонавтов в открытом космосе составило 37 минут.

Руководство операциями по стыковке кораблей и выходу в открытый космос осуществлялось на этот из из Центра управления, размещенного вблизи города Евпатория в Крыму. Туда сразу после запуска корабля «Союз-5» переместилось руководство полетом и группа специалистов. Там же сосредотачивалась телеметрическая информация о работе систем кораблей, а также скафандров.

Переход экипажа из корабля «Союз-5» в корабль «Союз-4» проходил в соответствии с программой с некоторой задержкой по времени. Как объясняли космонавты после полета, дефицит времени возник из-за того, что некоторые операции в условиях невесомости в полете выполнять труднее, а также из-за повышения эмоциональной напряженности при выходе в космос. Кроме того, выход был начат на 11 минут позже запланированного времени из-за того, что Е. Хрунов, выходящим первым, при перестыковке на длинный фал ошибочно подсоединил к бортовой системе электропитание не своего СК, а А. Елисеева. Почувствовав снижение вентиляции, Е. Хрунову пришлось вернуться в корабль для повторной перестыковки разъемов.

Перемещение космонавтов по внешней поверхности кораблей осуществлялось по специальным жестким поручням с помощью рук. Эта методика в дальнейшем использовалась и используется до сих пор при ВКД на орбитальных станциях, хотя в ряде случаев космонавты жаловались на усталость кистей рук и трудность выполнения тонких координированных движений. Были также затруднения в конце выхода с закрытием люка КК «Союз-4» из-за попадания в него плохо закрепленных плавающих элементов.

Во время перехода из-за того, что портативная камера не была закреплена, она уплыла от космонавтов. В связи с этим фотографий из космоса процесса ВКД не имеется.

Этот полет дал возможность приобрести дополнительный опыт работы космонавтов в открытом космосе и оценить работоспособность СОЖ скафандров регенерационного типа в натурных условиях.

Кроме того, переход двух космонавтов через открытый космос подтвердил как возможность такого способа пересадки экипажа из одного корабля в другой, в частности, по программе Н1-ЛЗ, так и возможность проведения спасательных операций в открытом космосе.

После этого Советы решили, что пора пилить что-то еще более грандиозное. Подготовка к проведению лунной программы Н1-ЛЗ набрала максимальные обороты, про скафандры этой программы я расскажу в следующей части.

Отработка скафандров ЯСТРЕБ в ТБК-30 на Звезде

Отработка скафандров в барокамере в макете бытового отсека КК «Союз» на базе ГК НИИ ВВС

Отработка перехода в скафандрах из одного корабля «Союз» в другой на Ту-104 ЛЛ
