Старая версия отрезчика тут

Видосик для тех кому больше нравятся движущиеся картинки

Относительно первой версии по функционалу осталось всё то же же самое. Подаётся, отрезается но теперь это происходит быстрее и качественнее. Сборка стала в разы проще благодаря разведённой и изготовленной печатной плате на которой собирается вся электроника. Плата универсальна и может подойти для других проектов.

Прототип платы

Главным отличием является механизм прижима поджимных роликов к подающему валу. Теперь его не перекашивает и термоусадка зятягивается ровно, что в свою очередь обеспечивает более перпендикулярный отрез и это очень важно.

Если отрез будет не перпендикулярным то не получится достаточно плотно прижать термоусадку к плоскости выхода контактов разъёма а это нужно для того, что бы в ходе монтажа и эксплуатации, соседние контакты, не замкнулись между собой посторонними предметами. Это могут быть кусочки токоведущих жил или шарики припоя. Ну и некрасиво будет)

Как видим на фото выше, контактов у разъёма может быть достаточно много и как правило, почти к каждому контакту нужно припаять провод а потом усадить на месте пайки термоусадку. Так же она служит защитой от сильного перегиба токоведущих жил во время монтажа разъёма. А теперь представьте, что вам нужно запаять с десяток таких вот разъёмов?)

Задача ясна.
Первая версия отработала больше года и кроме неудобства работы с ней, нареканий не вызывала.

Качель поджимных роликов качается на металлическом стержне(который сейчас некрасиво торчит вбок) и поджимается пружинами а ни как в первой версии какими-то непонятными резиновыми колечками. Благодаря этому отсутствует перекос и есть возможность регулировки усилия прижима.

Мотором отрезчика теперь управляет драйвер на 36v(в прошлой версии было реле). Питается прибор от USB Type-C через триггер на 19v(было 12v). Вообще этот отрезчик чековой ленты должен работать от 48v но нам столько мощи не требуется, пока). Кнопок управления теперь всего 4 и этого вполне достаточно. Прошивка не дописана да и направляющей для термоусадки пока нет. Прибор уже пригоден для эксплуатации.

GUI интерфейс:
Пишем на Python интерфейс посредством фреймворком customtkinter (простой и удобный).
Так же нам нужны либы serial и time.

Компилируемый код для Arduino IDE:

Ну а дальше этот код и проект можно кастомизировать под что угодно. Можете управлять несколькими устройствами. Можно писать сложный код который управляет различными устройствами. В общем это интересное изобретение велосипеда которое во многом развяжет руки для вашего творчества и возможностей.

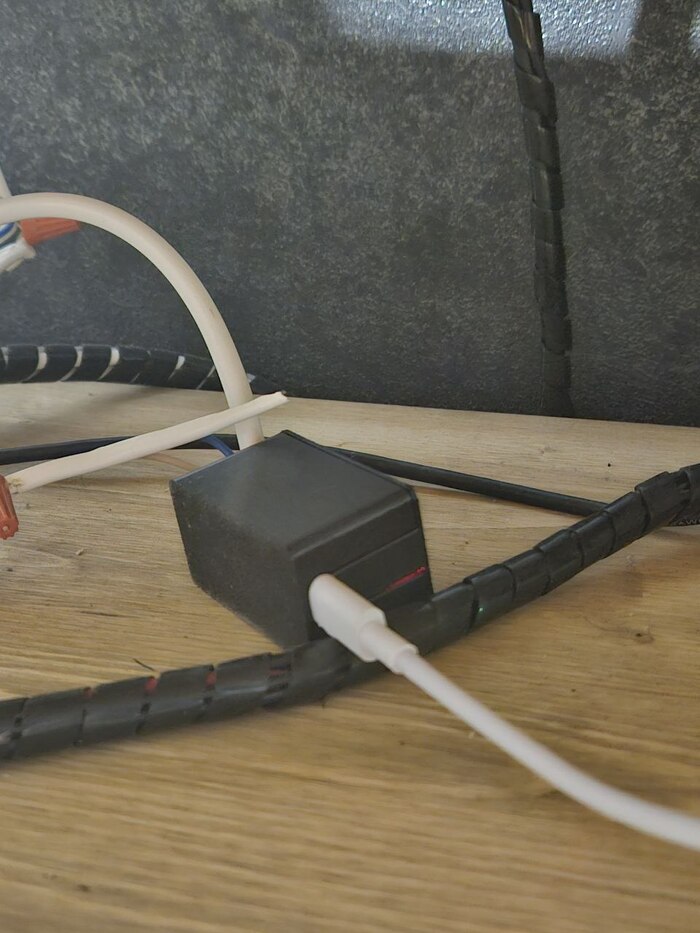

Со временем руки дойдут до переделки подставки самой лампы. И вот уже в ней нужно оставить место для реле и микросхемы.

Я достаточно ленив для того, что бы работать руками, по этому предпочитаю творить в кровати, лёжа под ноутбуком. По тем же причинам стараюсь максимально автоматизировать рутинные рабочие задачи. Пусть работают роботы...

Контроллер шагового мотора и свивальник проводов

Имеется экранчик и 4 кнопки. Этого вполне достаточно для управления мотором. Можно подключить внешнюю кнопку или, как в моём случае, напольную педаль. Так как электронщик из меня так себе, коллега помогла развести плату по моему прототипу на макетной плате. Работает на Arduino mega 2560 pro.

Был у меня тут пост и о перемотчике всякого нити-подобного

Перемотчик на 3D-принтере

Знакомая помогла нарисовать интерфейс для сенсорного экрана(да-да, я ленив)) а вот говнокодить пришлось уже самому( Неделя бессонных ночей ушла на то, что бы понять как это всё "подружить"

Коробка с кнопками

Иногда хочется покрутить шаговыми моторами до, во время и после сборки роботов. Понастраивать режимы, понять сколько вообще нужно кнопок в будущем проекте. Тут всё просто. 18 кнопок, 5 тумблеров, Четыре 3-х амперных драйвера, пять 6-ти амперных и 5 вентиляторов с решётками для понта для выборочного охлаждения конкретного драйвера мотора. Всё та же Arduino mega 2560 pro.

Вентилятор против вони для пайки, поклейки, плавки

Убирает неприятные запахи(от вашего лица и рабочей зоны) во время работы с мелкими деталями и равномерно распределяет их по всему объёму помещения. Выполняйте эти и подобные процедуры только в хорошо проветриваемом помещении. Конструктив позволяет встроить аккумуляторы или работать просто от розетки.

Общее фото

Бонус

А ещё - а ещё печатаю всякое на фотополимере и естественно приходится подбирать настройки для смолы. Печатать всякие тестовые кубики мне совсем не интересно...

Немного технопорно на столе)

Здоровенный кристаллический дракон в моём творческом уголке

Ну и в самом конце ещё пара хобби

Потихоньку в свободное время делаю различные устройства для авиасимуляторов. В этот раз пост про кран шасси на подобие как у Миг-29 или Ка50/52. У меня не было цели сделать копию оригинального переключателя. Но хотелось сделать нечто подобное по механике переключения и визуально близким.

В оригинале используется тумблер на который установлен механизм из нескольких деталей. Но такое сделать проблематично, поэтому при моделировании начал импровизировать.

Был спроектирован такой вот переключатель выпуска/уборки шасси. В нижнем корпусе размещаются кнопки на которые нажимает подпружиненный шток. При проектировании мне захотелось заказать 3д печать металлом. С учетом этого и была разработана 3д модель.

Пришел мой заказ с различными деталями. Тут пилотажно-посадочный индикатор ИП-52, пульт САУ, кран шасси и пульт ICP для F-16.

После проверки деталей, нужно было их подогнать, рассверлить отверстия, распечатать детали корпуса с кнопками.

После подгонки и сборки механической части, припаял к кнопкам провода.

Кнопки будут подключатся к контроллеру на базе STM32F103C8T6, софт FreeJoy. Еще до этого мной был разведён шильд для платы STM32. Для более удобного подключения различных органов управления.

После подключения настраиваем софт. Так как у меня всего лишь две кнопки и это тест, подключаю их напрямую. Записываем настройки в память контроллера. После перезагрузки видим что нажата одна кнопка, при переключении нажимается другая. Отлично все работает.

Запускаем игру и проверяем работу крана шасси.

Посмотреть и скачать мои работы можно на форуме ДКС в моей теме

Так же сейчас проектирую джойстик для танкового симулятора, но это уже другая история.
